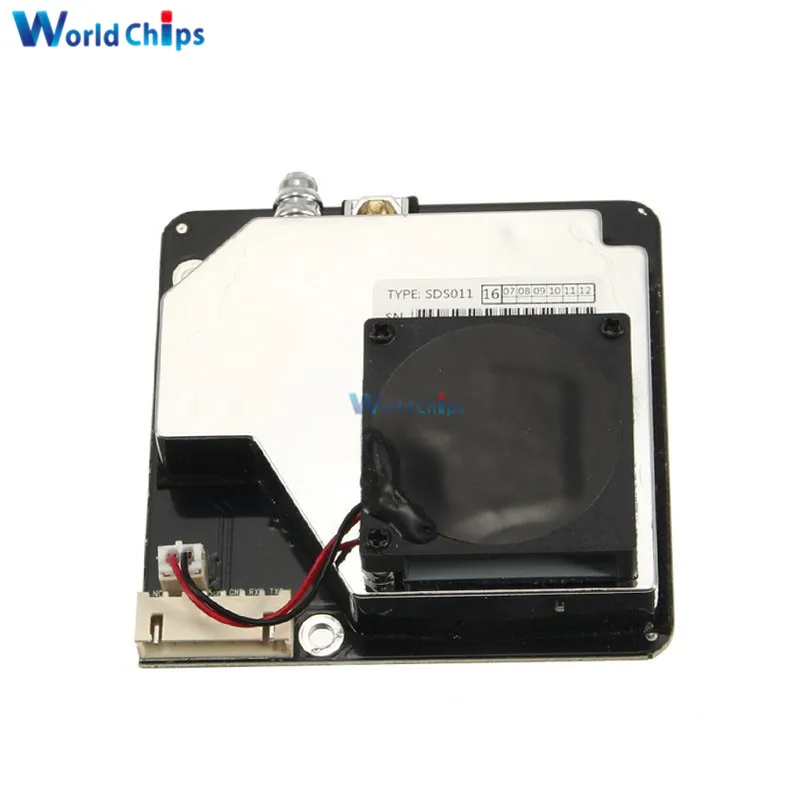

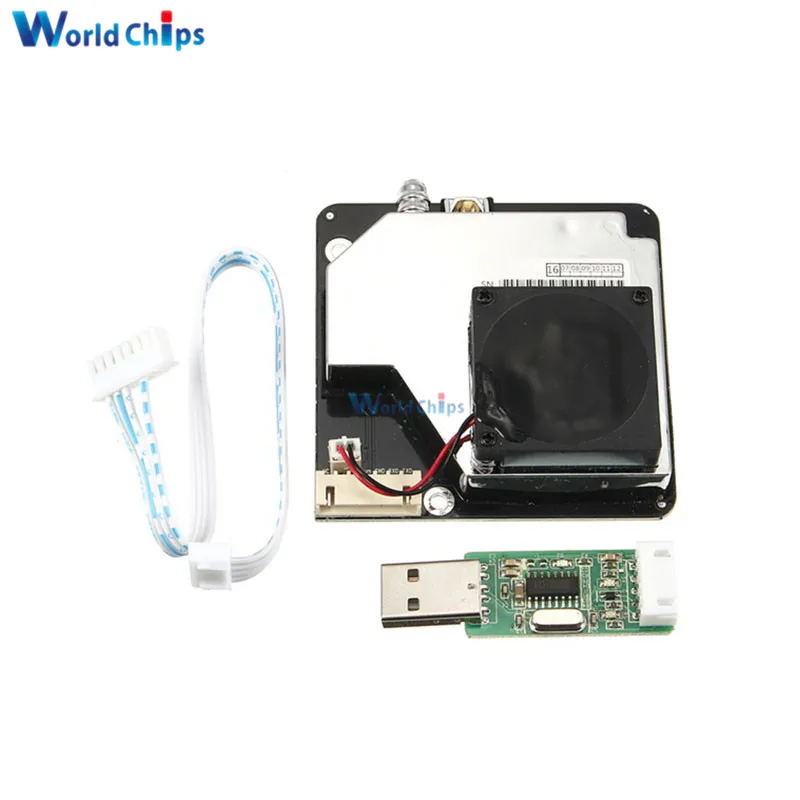

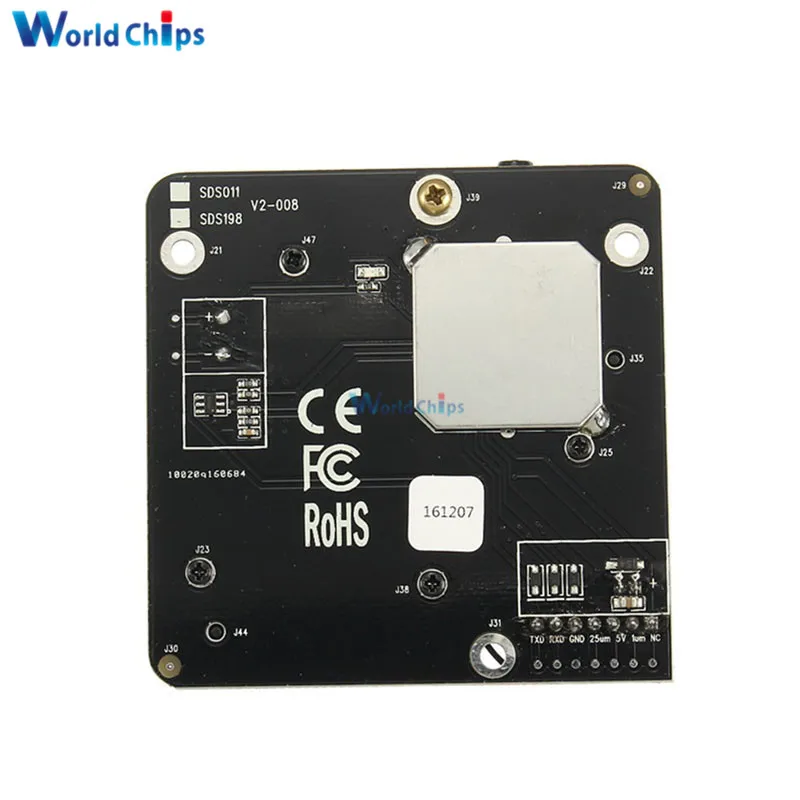

Nova PM sensor SDS011 Высокоточный лазер pm2.5 Датчик качества воздуха модуль датчика супер

---

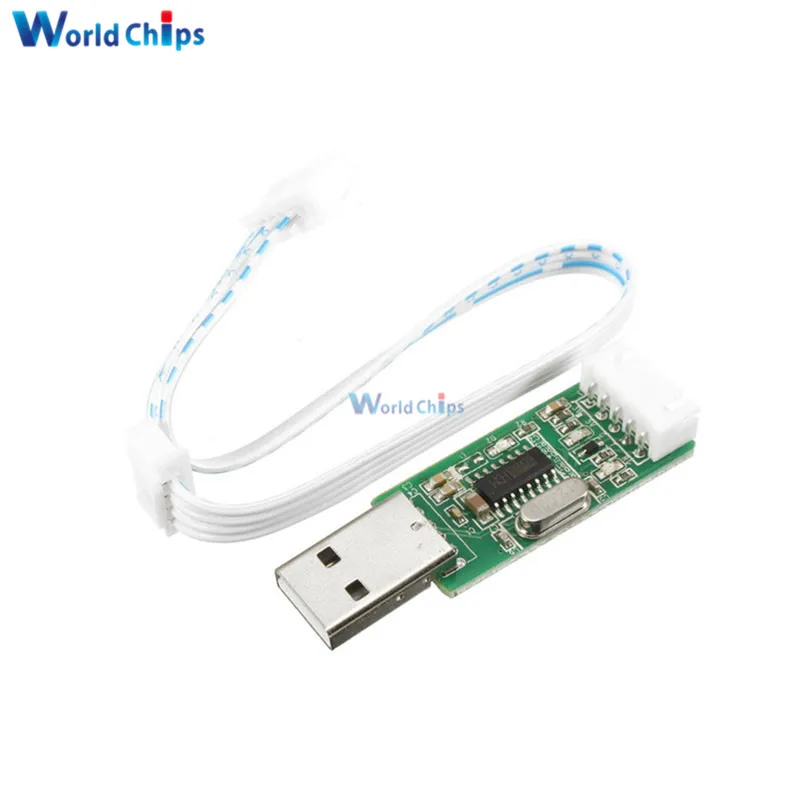

Обзор: В SDS011 используя принцип лазерного рассеяния, получите трек-номер и концентрации частиц между 0,3 к 10um в воздухе. Он с цифровым выходом и встроенным вентилятором является стабильным и надежным. Характеристики: 1. Точные и надежные: Лазерное обнаружение, стабильная, хорошая консистенция; 2. Быстрый ответ: время отклика составляет менее 10 секунд, когда сцена меняется; 3. Простая интеграция: UART Выход (или IO выход может быть настроен), встроенный вентилятор; 4. Высокое разрешение: разрешение 0.3ug/m3. Область применения: PM2.5 детектор Очиститель Воздухообменники Система фильтрации Принцип работы: Использование принципа лазерного рассеяния: Светильник рассеяния света может быть в результате в тех случаях, когда частицы проходят через зону обнаружения. Рассеянный светильник трансформируется в электрические сигналы, и эти сигналы будут усилены и обработаны. Количество и диаметр частиц могут быть получены путем анализа, потому что сигнал имеет определенные отношения с диаметром частиц. Технические параметры: No. Item Parameter 1 Измерительный выход PM2.5,PM10 2 диапазона 0,0-999,9 ug/m3 3 напряжения питания 5 В 4 Максимальный рабочий ток 100 мА 5 Ток сна 2 мА 6 Диапазон рабочих температур-20-50â„ 7 время отклика 1s 8 последовательных данных Выходная частота 1 раз/с 9 Разрешение диаметра частиц менее 0,3 мкм 10 Относительная погрешность 10% 11 размер продукта 71x70x23 мм Спецификация интерфейса: Объяснение контактного имени 1 CTL контрольный штифт, защищены 2 1um> 0,3 микрон концентрации частиц, PWM Выход 3 5V 5V вход питания 4 25 мкм> 2,5 мкм частиц концентрации, ШИМ выход 5 GND 6 R серийный приемник с портом RX 7 T последовательный порт передачи TX PS: шаг Интерфейс является 2,54 мм Протокол связи: Протокол последовательной связи: 9600 8N1. (Скорость 9600, бит данных 8, паритет нет, стоп бит 1) Серийный дней цикла связи: 1 + 0,5 секунд Рамка данных (10 байт): заголовок сообщений + заказ + данные (6 байт) + контрольная сумма + трейлер сообщений Количество байтов содержимого имени 0 заголовок сообщений AA 1 заказ C0 2 данных 1 PM2.5 низкий байт 3 данных 2 PM2.5 высокий байт 4 данных 3 PM10 низкий байт 5 данных 4 PM10 высокий байт 6 данных 5 0 (защищены) 7 данных 6 0 (защищены) 8 контрольная сумма 9 сообщение трейлер AB Контрольная сумма: данные 1 + данные 2 + ...+ данные 6 Содержание данных PM2.5: PM2.5 (ug/m3) = (PM2.5 high byte * 256 ) + PM2.5 low byte)/10 Содержание данных PM10: PM10 (ug/m3) = (PM10 high byte * 256 ) + PM10 low byte)/10 Посылка: 1 x PM датчик SDS011 высокоточный лазерный PM2.5 модуль датчика качества воздуха
