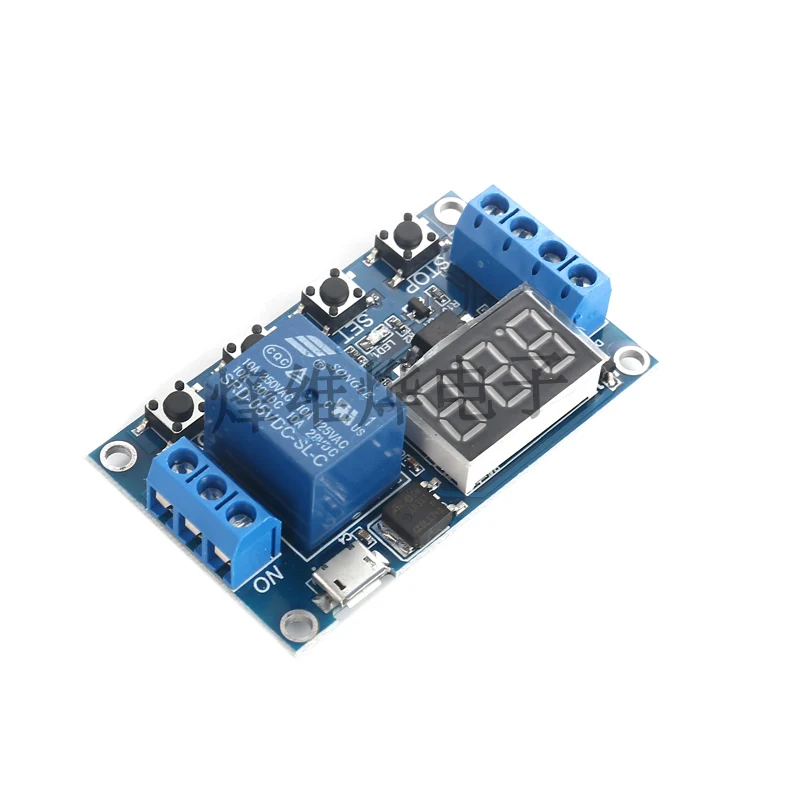

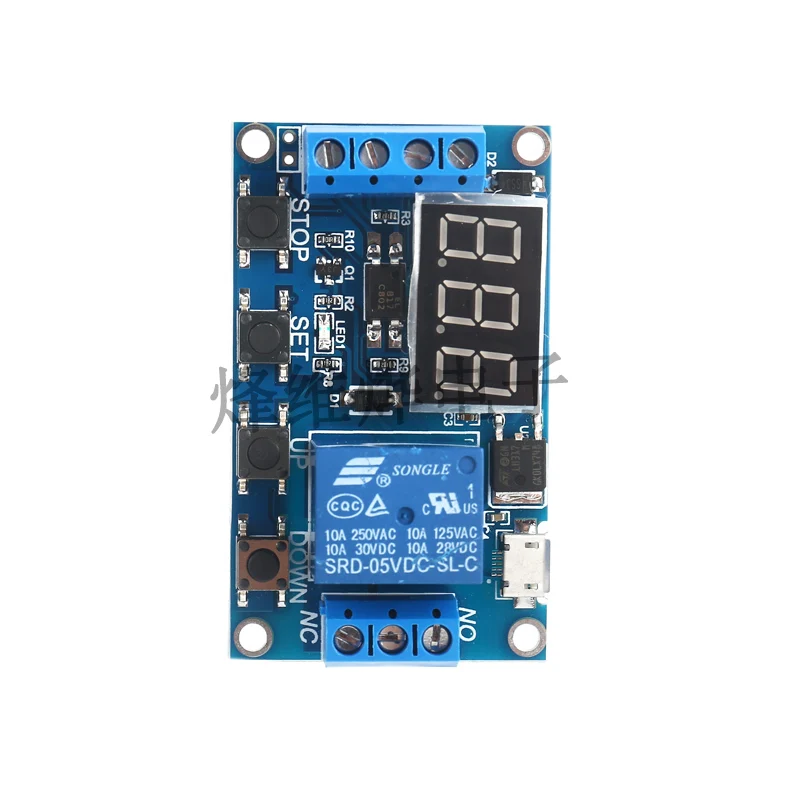

Один из способов реле Модуль задержки отключения питания отключения триггера задержки цикла синхронизации переключатель цепи

0,1 во-вторых (минимум) ~ 999 минут (максимум) с плавной регулировкой

Этот продукт прост и прост в использовании, мощный, но, пожалуйста, покупатели, чтобы увидеть инструкции по эксплуатации этого продукта в деталях, очень практичные продукты.

Модуль основные характеристики:

1. Широкий диапазон напряжения блока питания (6 ~ 30V) поддерживает micro USB 5,0 V питания, что очень удобно в использовании;

2. Интерфейс четкий и простой, мощный, легко понять и почти отвечает всем вашим потребностям;

3. Одна Кнопка аварийной остановки (кнопка остановки), с защитой обратного соединения, обратное соединение не горит;

4. Добавлен режим сна. После включения в течение 5 минут не будет работать, дисплей автоматически отключается; Любая Кнопка просыпается;

5. Различные параметры OP, CL, LOP могут быть установлены. Эти параметры независимы друг от друга и сохранены отдельно;

6. Все параметры настройки автоматически включаются и сохраняются.

Режим работы:

P1: после срабатывания сигнала, реле включается во время работы, а затем выключается; В режиме OP следующая операция

P1.1: сигнал срабатывает снова.

P1.2: Сигнальные триггеры повторный запуск снова

P1.3: сигнал снова сбрасывается, реле отключено, и время остановлено;

P-2: подайте сигнал триггера, после того, как реле выключает время CL, реле включается время OP, после завершения синхронизации, реле выключено;

P3.1: подайте сигнал триггера, после того, как реле включит время OP, реле выключает время CL, затем циклическое действие, приведенное выше, сигнал снова в цикле, реле отключено, время остановлено; Количество циклов (LOP) может быть установлено;

P3.2: после включения питания не требуется триггерный сигнал, реле включается в режиме OP, реле выключает CL время, и вышеуказанное действие циклируется; Количество циклов (LOP) может быть установлен;

P-4: Функция удержания сигнала, если есть сигнал триггера, время очищено, реле остается включено; Когда сигнал исчезает, реле выключено после синхронизации OP; во время синхронизации, есть сигнал и время очищается;

Параметры продукта:

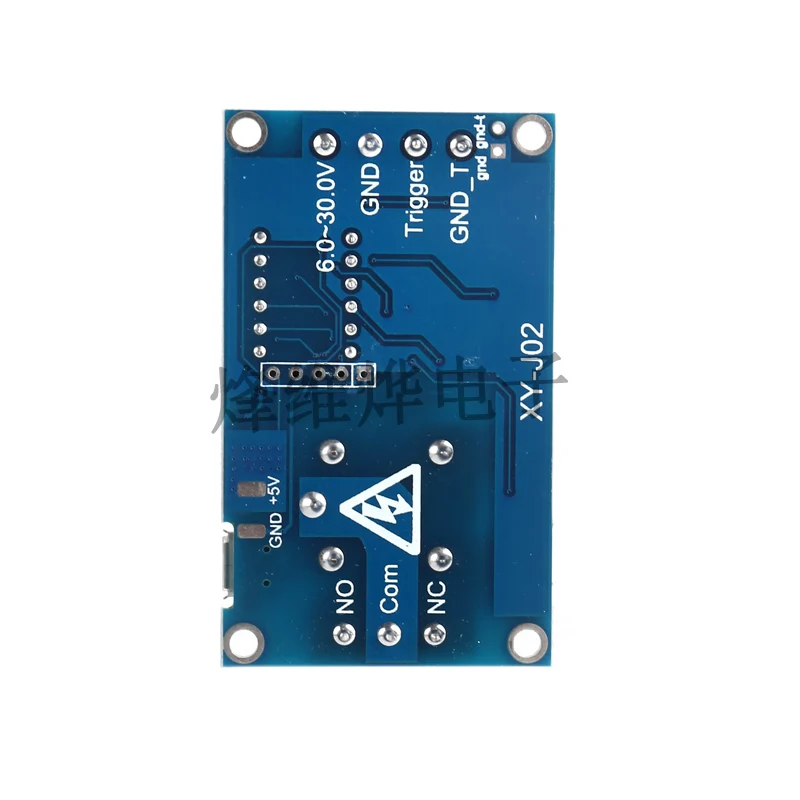

1: Рабочее напряжение: 6-30 в поддерживает micro USB 5,0 в источник питания

2: триггер источника сигнала: высокого уровня триггер (3,0 V-24V) заземление сигнала и заземление системы не улучшают способность системы предотвращать помехи (также можно использовать для короткого замыкания)

3: Выходная мощность: может управлять устройствами в пределах 30 В 5А или в пределах 220В 5А

4: тихий ток: 20 мА Рабочий ток: 50 мА

5: Срок службы: Более 100000 раз; Рабочая температура: от-40 до 85 ° C; Размер: 6,2*3,8*1,7 см

6: с изоляцией оптопары, повышает способность анти-помех, монтажная плата промышленного класса, устанавливает параметры после отключения питания навсегда

Карты памяти.

Особое внимание: релейный выход является пассивным контактом, без прямого выхода, для управления Вкл/Выкл линии.

Диапазон синхронизации

0,1 во-вторых (минимум) ~ 999 минут (максимум) с плавной регулировкой

Как выбрать диапазон времени:

После установки значения параметра в интерфейсе выбора режима нажмите кнопку стоп, чтобы выбрать диапазон синхронизации;

XXX. Десятичная точка находится в одном месте, диапазон времени-от 1 секунды до 999 секунд.

X X.X знака после запятой в десять, диапазон времени: 0,1 секунд до 99,9 секунд

X. Десятичная точка яркая, диапазон времени: 1 минута ~ 999 минут

Например, если вы хотите, чтобы установить OP до 3,2 секунд, затем переместите знака после запятой до десяти знака после запятой, и цифровая трубка отображает 03,2.

Описание параметра: OP on time, CL off time, LOP cycle number (1-999 раз, "---" означает бесконечный цикл)

Эти параметры независимы друг от друга, но каждый режим разделяет эти параметры. Например, когда в режиме on-time OP установлено 5 секунд в P1.1, пользователь хочет переключиться в режим P1.2, затем введите P1.2 для установки соответствующих параметров, ОП будет 5 секунд;

Нажатие кнопки SET на главном интерфейсе (display 000) отобразит OP (CL, LOP) и соответствующее время XXX;

Если есть только OP (например, mode P1.1, P1.2, P1.3) Время в режиме, то короткая Кнопка Нажмите SET будет отображать только OP и соответствующее время;

Если есть OP, CL, LOP в режиме (например, mode P3.1, P3.2), короткая Кнопка Нажмите SET отобразит OP и соответствующее время, CL и соответствующее время, LOP и соответствующее время;

После настройки режима, вы можете легко просмотреть параметры, установленные в режиме тока, нажав кнопку set на главном интерфейсе, что очень удобно!

Как установить параметры

1. Сначала Определите режим работы реле;

2. В соответствии с режимом работы реле, в главном интерфейсе (когда модуль включен, он будет мигать текущий Рабочий режим (по умолчанию P1.1 режим), затем введите основной интерфейс) «нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите». Введите интерфейс выбора режима, выберите режим, который будет установлен нажатием кнопок вверх и вниз (P1.1 ~ P-4);

3. После выбора режима (например, P3.2) нажмите кнопку set, чтобы задать соответствующий параметр. В это время параметр, который будет установлен, будет мигать (OP on time, CL off time, LOP cycle number («-» представляет бесконечный цикл»), отрегулируйте значение параметра вверх и вниз, Поддерживайте Длительное нажатие (быстрое увеличение или уменьшение) и короткое нажатие (увеличение или уменьшение 1 единицы); После установки значения параметров, нажмите кнопку стоп в ближайшее время, чтобы выбрать знака после запятой, выберите диапазон времени (соответствующего времени 0,1 секунд ~ 999 минут); короткое нажатие кнопки SET для установки следующего параметра текущего режима, процесс такой же, как и выше;

4. После установки параметров выбранного режима нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите. Режим настройки в данный момент будет мигать, а затем вернуться к основному интерфейсу. Параметры настройки успешны, очень просты!

Основной интерфейс: «000» (без запятой) отображается, когда реле не работает. Реле имеет десятичную точку в рабочем состоянии, что очень ясно!

Интерфейс выбора режима: Нажмите и удерживайте кнопку «SET», чтобы войти, после завершения настройки нажмите кнопку «SET», чтобы выйти, вернитесь к основному интерфейсу, очень просто!

Функция остановки:

Реле Включить режим:

1. ВКЛ: реле разрешено проводить во время проведения операции;

2. Выключено: реле запрещено включаться и всегда выключено.

Короткое нажатие кнопки СТОП на главном интерфейсе для включения и выключения. Текущее состояние будет мигать, а затем вернуться к основному интерфейсу. (Эта функция является функцией аварийной остановки, одна кнопка для открытия и закрытия реле)

Спящем режиме:

1. C-L режим сна: в течение пяти минут, без какой-либо операции, цифровая трубка автоматически выключает дисплей и программа работает нормально;

2. Обычный режим O-d: цифровая трубка всегда включается на дисплее;

Нажмите и удерживайте кнопку стоп в течение 2 секунд, а затем отпустите ее для переключения между C-L и O-d. Текущее состояние будет мигать, а затем вернуться к основному интерфейсу.
