Описание товара

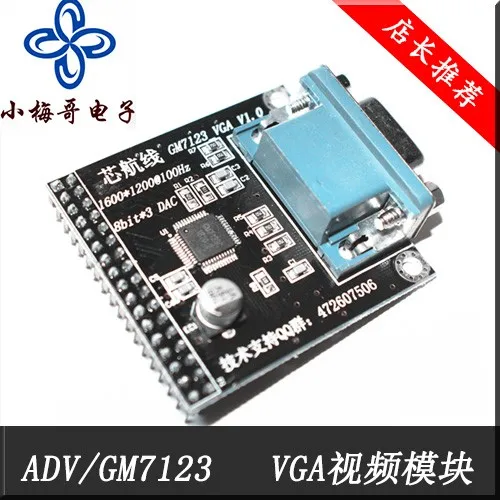

GM7123 VGA видео модуль с FPGA Плата развития камеры COMS отправить код|КрышкиGM7123 VGA видео модуль с FPGA Плата развития камеры COMS отправить код|Крышки


Уведомление об обновлении:

Новая версия модуля была полностью изменена на черный припой, и эффект лучше. Все заказчики будут оформлены в черной версии..Черно-красная аппаратная схема и проводка точно такие же, только модифицированные.Печатная платаЦвет печати должен быть гарантирован.


Будьте внимательны:

Чип GM7123 используется в модуле, а параметры чипа и чипа ADV7123 соответствуют производительности.

Данные модуля:

  1. Предоставьте код системы сбора изображений с помощью модуля поддержки CMOS камеры OV7670, Verilog, Altera версии.
  2. Схема модуля

Функция качества:

GM7123-это 3-канальный 10-битный высокоскоростной видеочип DAC с частотой 330 МГЦ. Он совместим со стандартным дифференциальным выходом RS-343A/RS-170. Выходной ток составляет 2 мА-26 мА. Входной совместимый уровень TTL, внутренний эталонный 1,23 В, одиночный источник питания 3,3 В и пакет LQFP48. GM7123 имеет три отдельных 10-битных порта ввода данных с управлением видео. Синхронизация и пустые используются для управления синхронизацией и отключением соответственно. Они изготовлены по технологии CMOS. Функция и pin Совместимость ADV7123.

A) Коэффициент конверсии 330 MSPS

B) 3 10 бит DAC

C) Входной совместимый уровень TTL

D) диапазон выходного тока DAC 2mA ~ 26mA

E) Интегрированный диапазон напряжения

F) Инкапсуляция LQFP48

Разница между GM7123 и ADV7123

Напряжение питания

ADV7123 напряжение питания Совместимо с 5 В/3,3 В

GM7123's напряжение питания поддерживает только 3,3 В ..

Ток питания в режиме ожидания

Ток питания в режиме ожидания ADV7123 имеет типичное значение около 2 мА

Ток питания в режиме ожидания GM7123 имеет типичное значение около 0,2ма.



Основная схема маршрута GM7123 VGA выходы модуля схема, как показано ниже.

Использование ключевых точек

Вопросы, требующие внимания

С помощью модуля ADV/GM7123 для подключения стандартного дисплея VGA к выходному изображению VGA, мы должны отвечать следующим ключевым моментам:

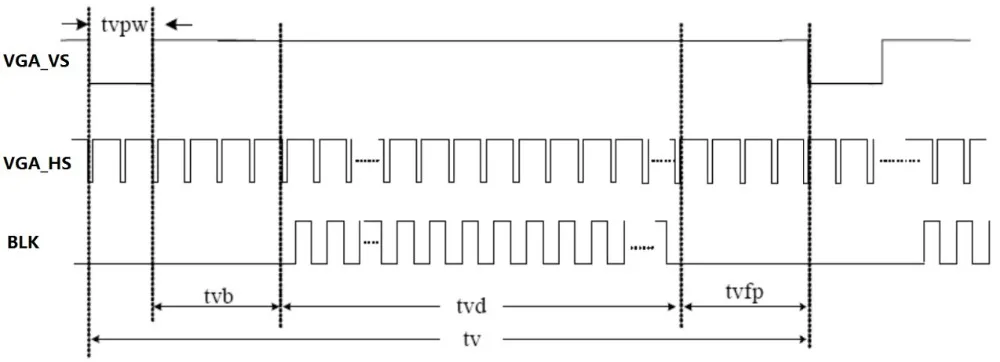

1.  VGA_VS и VGA_HS отвечают различным стандартам синхронизации VGA. Стандартная синхронизация VGA, в дополнение к сегментам данных, есть заглушки и сегменты синхронизации, поэтому два сигнала должны быть установлены в полном соответствии со стандартным временем синхронизации VGA. В противном случае дисплей не сможет нормально распознавать и отображать.

2.  Сигнал часов должен удовлетворять требованию о частоте обновления 60 Гц. Например, для разрешения 800*600 @ 60 Гц сигнал часов должен быть около 40 МГц, что позволяет иметь очень небольшие отклонения, такие как 39,2 МГц, что является приемлемым, но не слишком много. Например, если указан часовой сигнал 30 МГц, дисплей не будет распознавать и отображать.

3.  Интерфейс VGA не поддерживает другие нестандартные сроки, такие как 30 кадров, 20 кадров и другие ЖК-дисплеи, могут поддерживать скорость обновления. Некоторые MCUs для вывода изображений с высоким разрешением, скорость обновления будет низкой, а некоторые даже до 5 кадров, этот способ RGB интерфейс LCD может поддерживать, но для VGA интерфейса, это не очевидно. Показать.

4.  Сигнал BLK должен быть подключен к DE pin На ЖК диск процессора для некоторых процессоров или MCUs с ЖК диск s.

5.  Если сигнал BLK не может быть сгенерирован, сигнал BLK может быть непосредственно подключен к высокому уровню, и во время пустого, управление RGB данных линии 0.

6.  Если есть часть экрана дисплея, типичным явлением является то, что некоторые изменения цветопередачи изображения, ненормальный цвет, эта ситуация часто вызвана драйвером (MCU или FPGA) часовая линия и линия передачи данных разница в длине, вызванная большим, сигнал часов может быть изменен (Обратная), или использование приближения временных рядов. Способ регулировки луча заключается в регулировании задержки передачи данных относительно сигнала часов.



GM7123 VGA выходной модуль реализует только функцию цифрового сигнала в аналоговый, и не может выполнить любое преобразование протокола связи сам по себе, и не может производить какой-либо сигнал синхронизации, и не нужна любая конфигурация для использования. Пожалуйста, ознакомьтесь с материалами, относящимися к Xiaomei.

(Примечание: следующий RGB [7 .. 0] описывает название модуля, а не имя чипа).

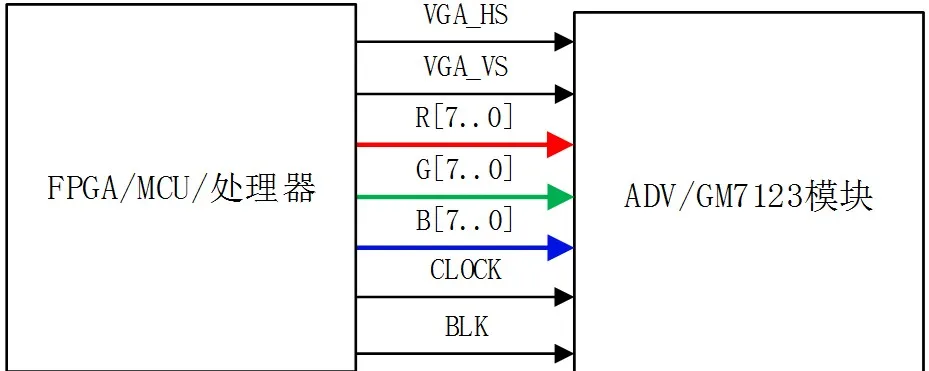

Подключение RGB888

При использовании синхронизации интерфейса RGB888 вы можете подключиться следующим образом.

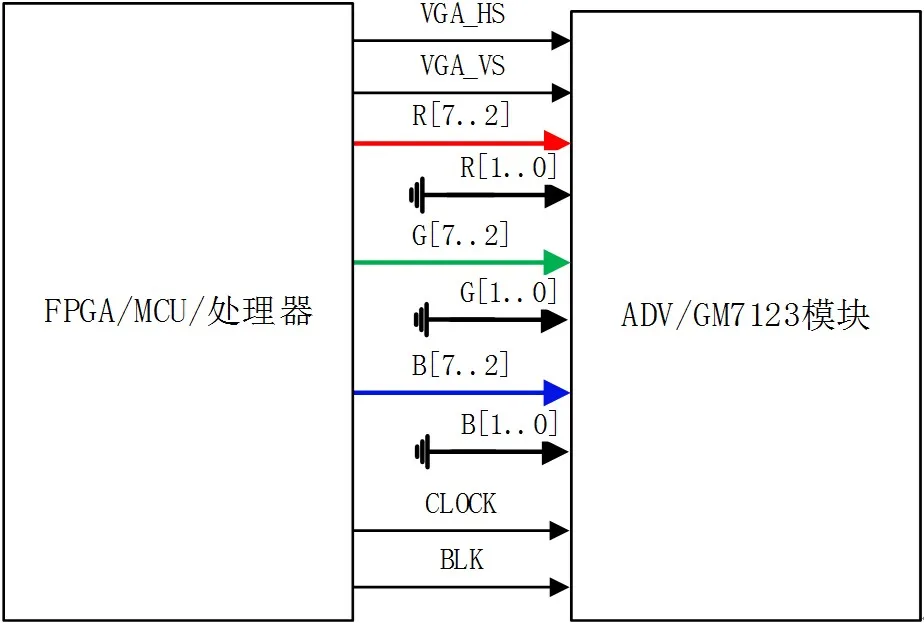

Соединение RGB666

При использовании синхронизации интерфейса RGB666 Подключите данные RGB666 только к R [7,2], G [7,2], B [7,2] и подключите R [1,0], G [1,0], и B [1,0] до GND (когда требования очень низкие, подвеска в порядке, не влияя на функцию, Но не рекомендуется) следующим образом.

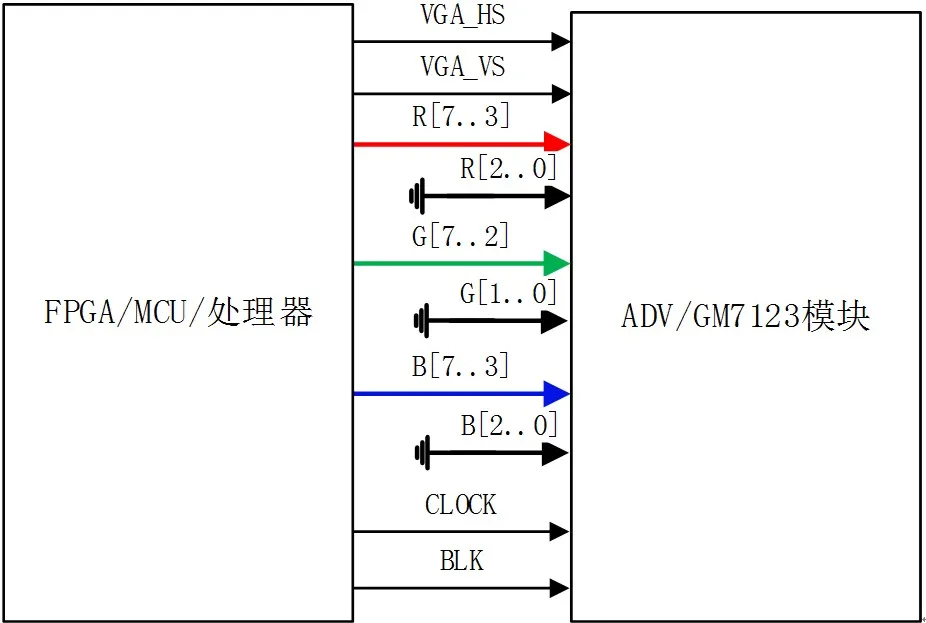

Соединение RGB565

При использовании синхронизации интерфейса RGB565 используется только R [7,3], G [7,2], B [7,3] для подключения данных RGB565 и R [2,0], G [1,0], B [2,0] подключены к GND (когда требования очень низкие, подвеска в порядке, не влияя на функцию, Но это не рекомендуется) следующим образом.

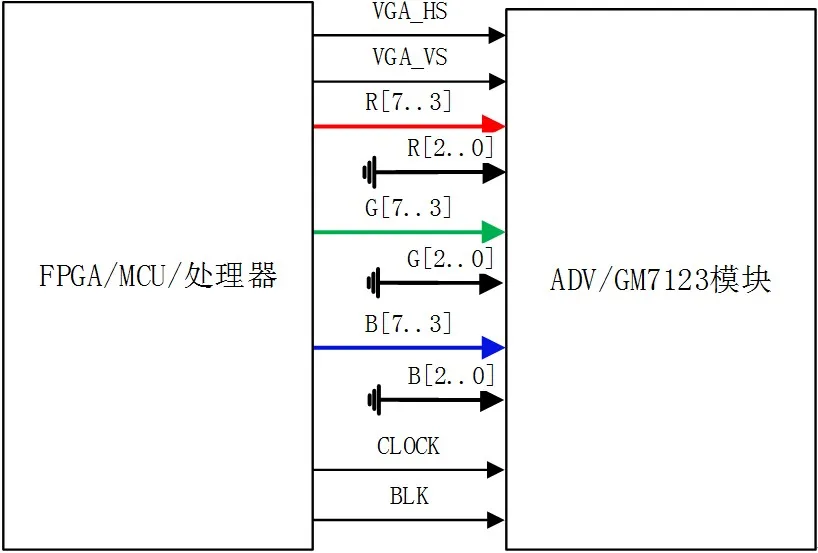

Соединение RGB555

При использовании синхронизации интерфейса RGB555 используется только R [7,3], G [7,3], B [7,3] для подключения данных RGB555 и R [2,0], G [2,0], B [2,0] подключены к GND (когда требования очень низкие, подвеска в порядке, не влияя на функцию, Но это не рекомендуется) следующим образом.

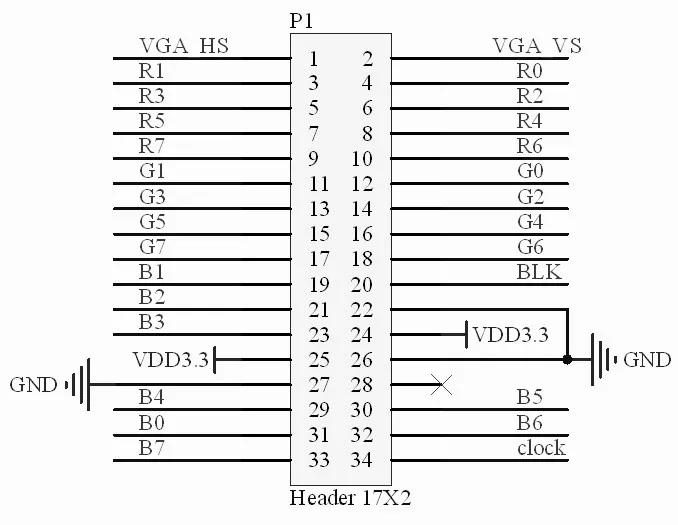

Модуль расширения, штыревая панель последовательного интерфейса:

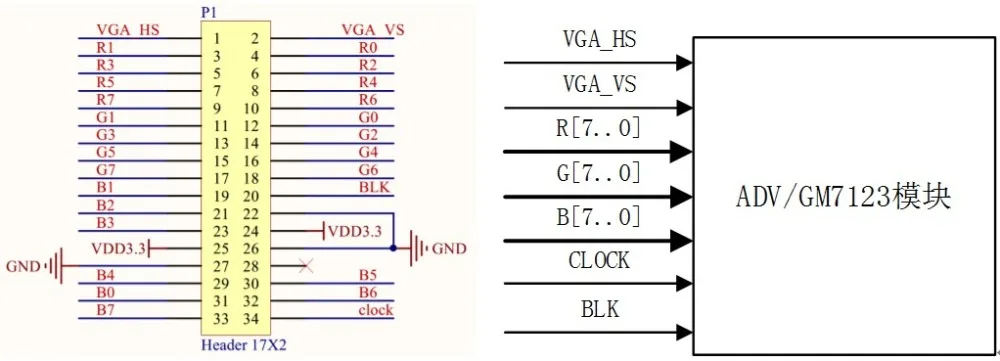

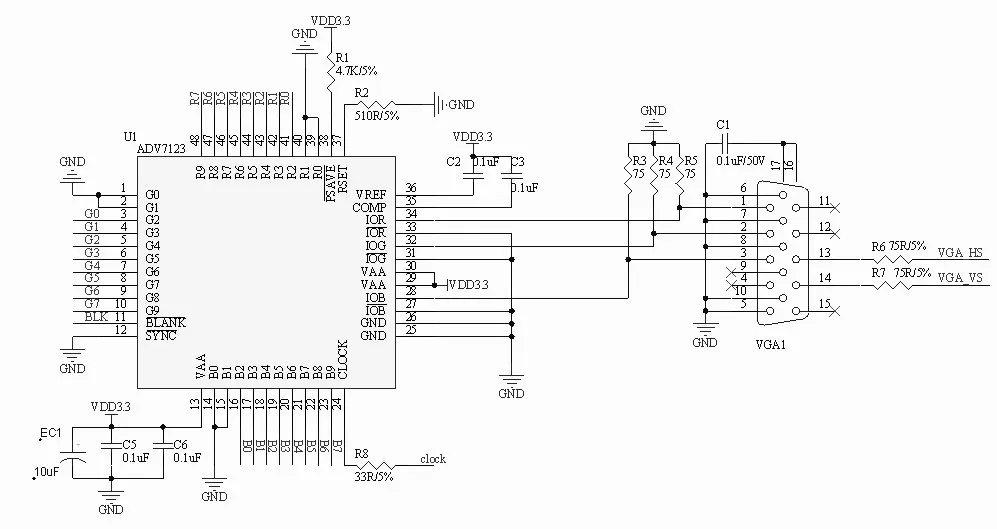

Схема модуля:

Модуль выбирает 8 бит каждого из трех каналов DAC чипа GM7123 в качестве порта ввода данных и 2 бит низкого уровня для сброса. Поэтому формат RGB888, т. Е. Цвет 24 бит, поддерживается по умолчанию. Качество графики полностью достигло стандарта дисплея ПК. Модуль ведет к VGA_HS, VGA_VS, часам, BLK (пустой), R7 ~ R0, G7 ~ G0, B7 ~ B0, 3,3 V, G. Сигнал ND. Для пользователей просто подключите эти сигналы правильно и дайте правильный стандартный сигнал VGA.

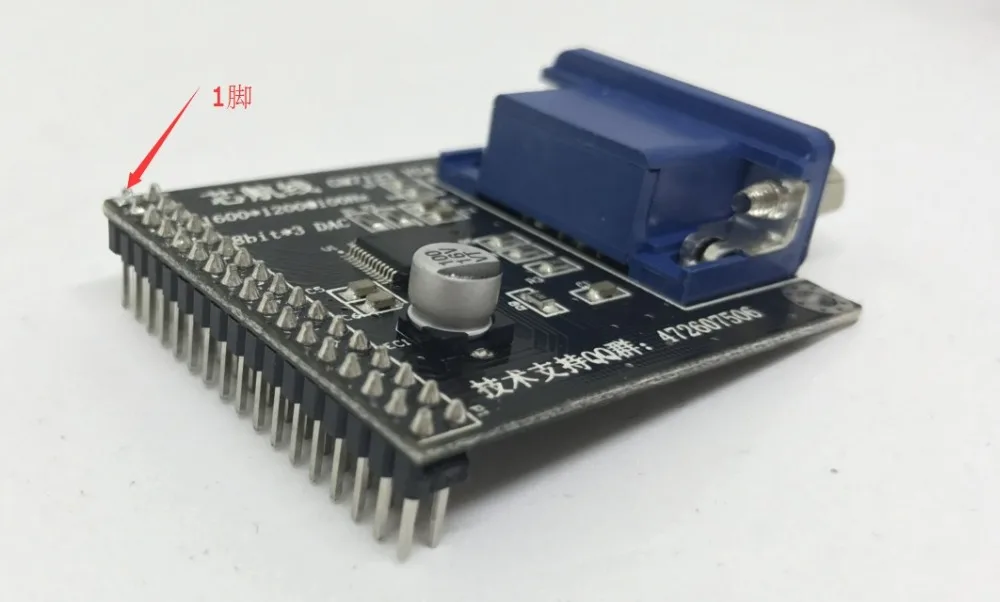

В модуле используется двухрядный контактный интерфейс 2*17, верхний левый-1 фут.

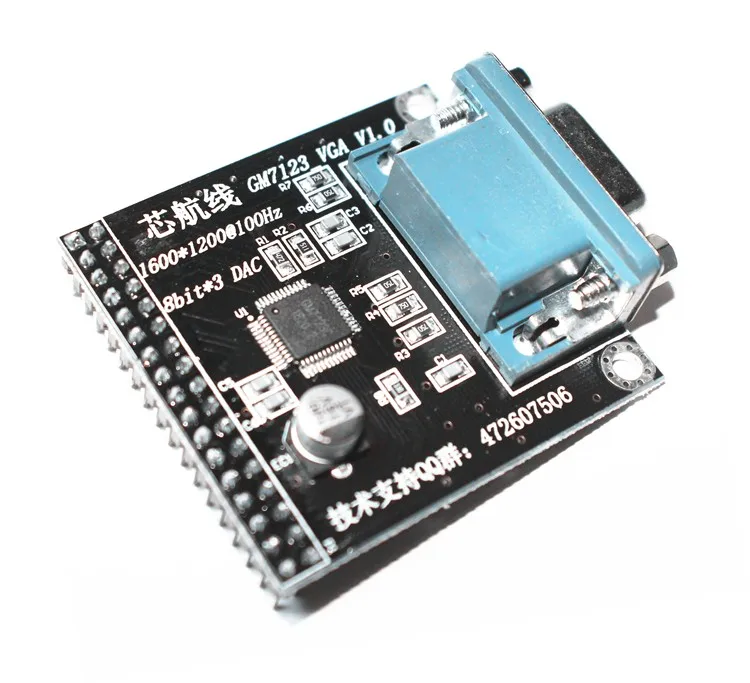

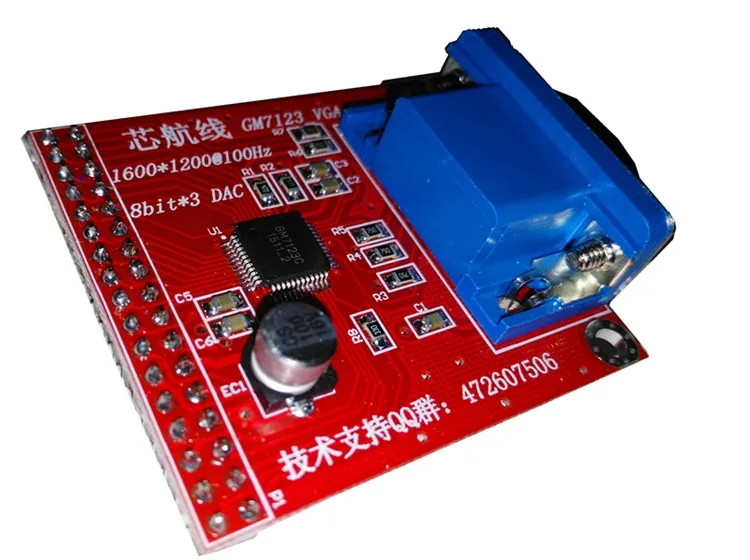

Детали модуля:

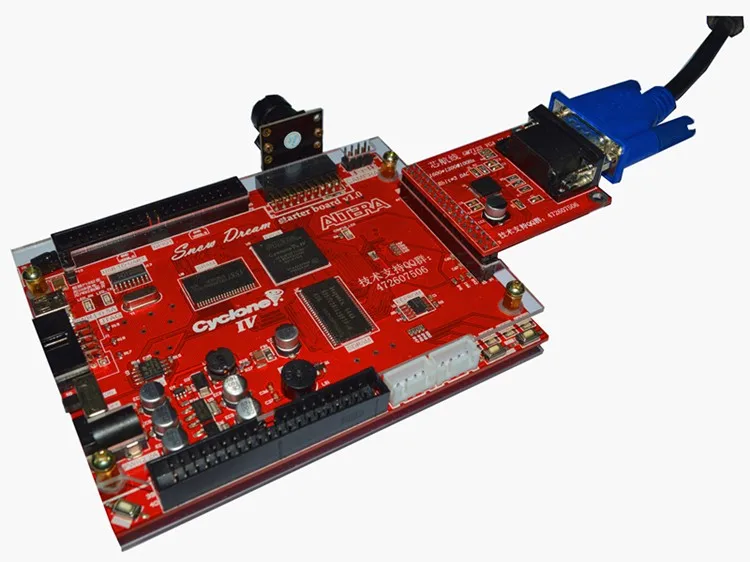

Использование модуля:

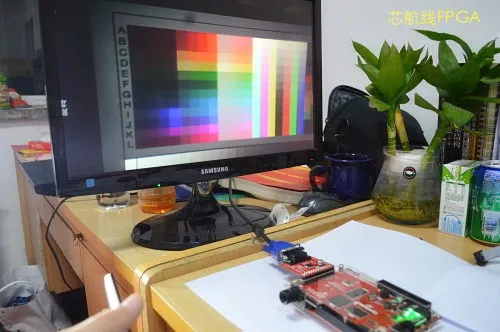

Эффект использования модуля:

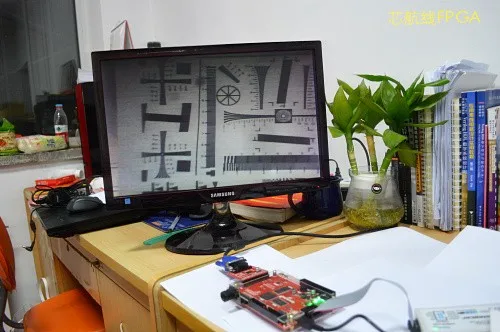

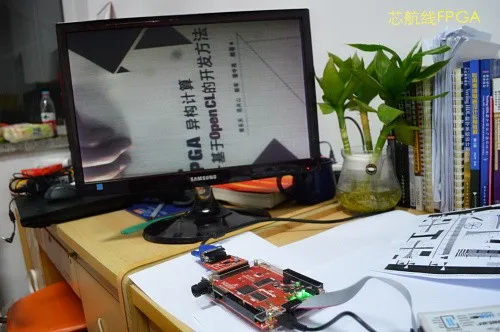

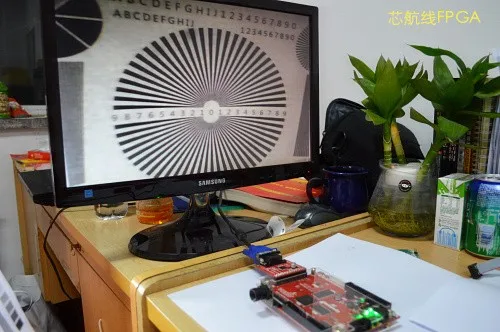

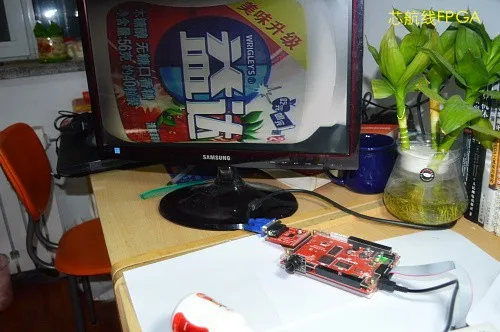

Этот модуль может обеспечить высокое качество изображения с основной авиакомпанией FPGA development board. Ниже приведен эффект этого модуля с выводом изображения камеры CMOS:

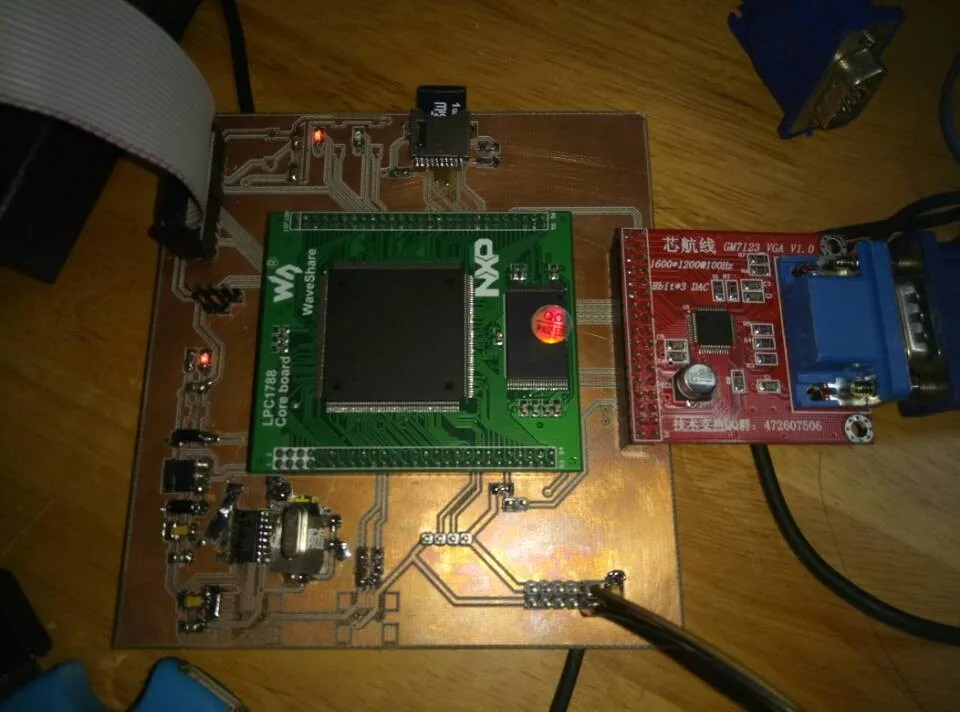

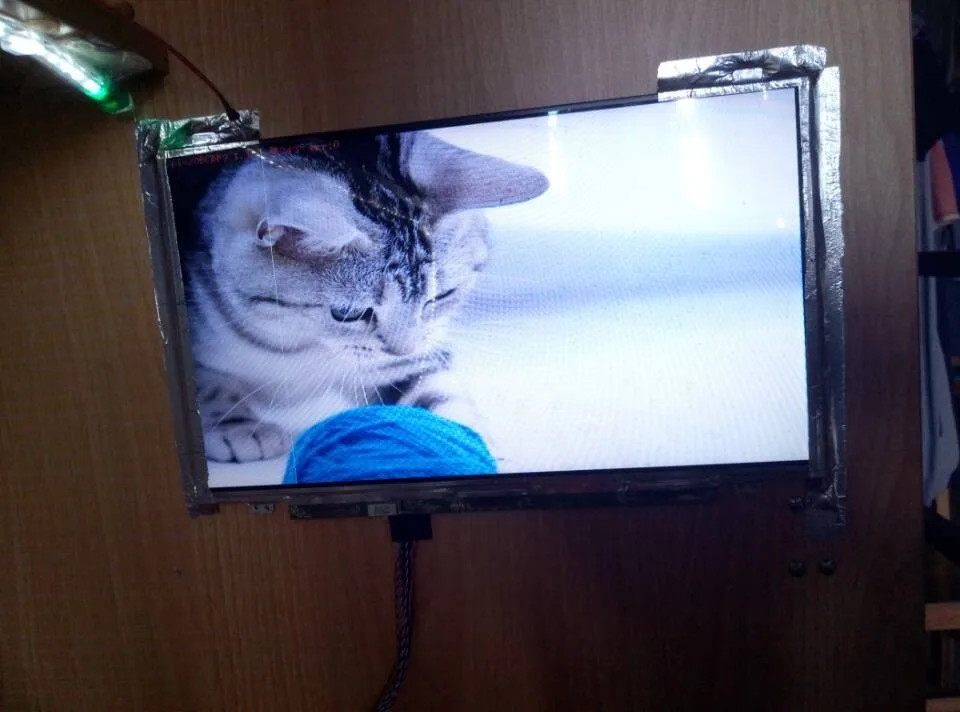

Ниже приводится использование LPC1788 для клиентов с нашим модулем VGA системы отображения изображений, хорошие результаты, процесс изготовления пластин также хороший, визуальный гравировальный станок гравировки. Разрешение составляет 800*600.
