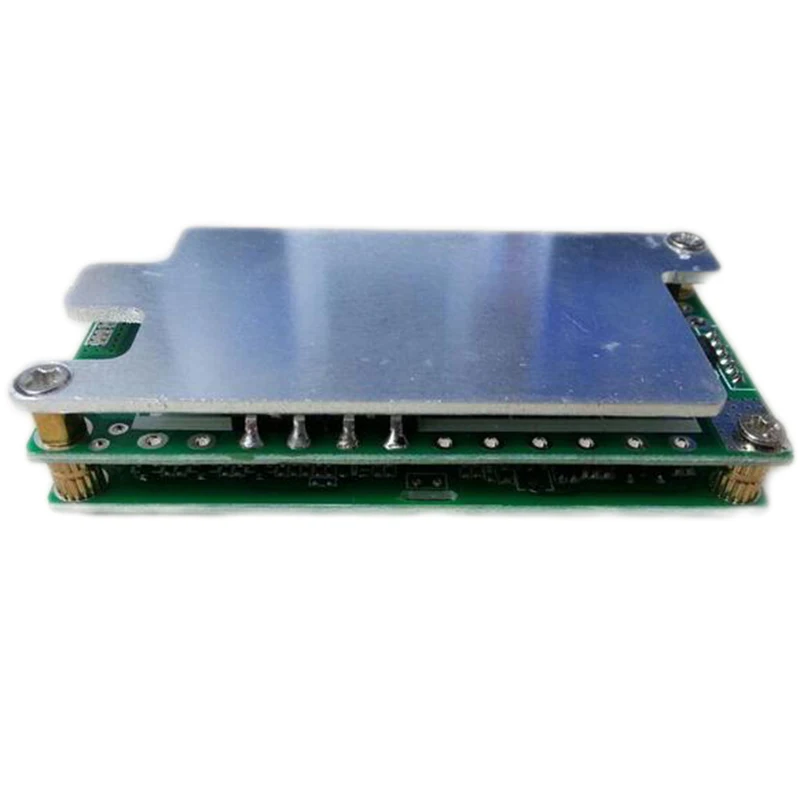

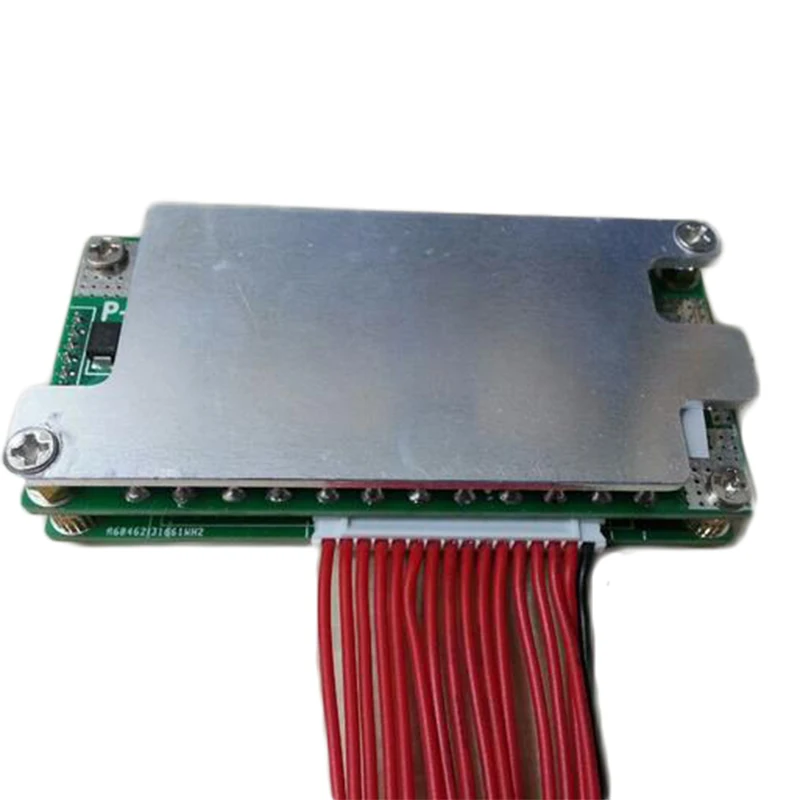

5S 12V 10S 24V литий титанатная батарея плата защиты BMS 30A LTO 1 2 V 4 защитная цепь PCB для

---

Данный товар подходит для защиты от избыточного заряда и защита от перенапряжения 2,4 V литиевая батарея. Прикладные области включают: хранение солнечной энергии, медицинское оборудование, Внутренний резервный источник питания, электрический велосипед, электрический трехколесный велосипед, электрический мотоцикл, Шахтерская лампа, мобильный источник питания, мобильное аудио, UPS система питания, DIY электрический мотоцикл (высокая мощность 4000 Вт мотор электрический мотоцикл) А также некоторые из более мощных энтузиастов DIY.

Размер: L 85 * W40 * T 16 мм

Примечание: Этот продукт не имеет функции баланса ~

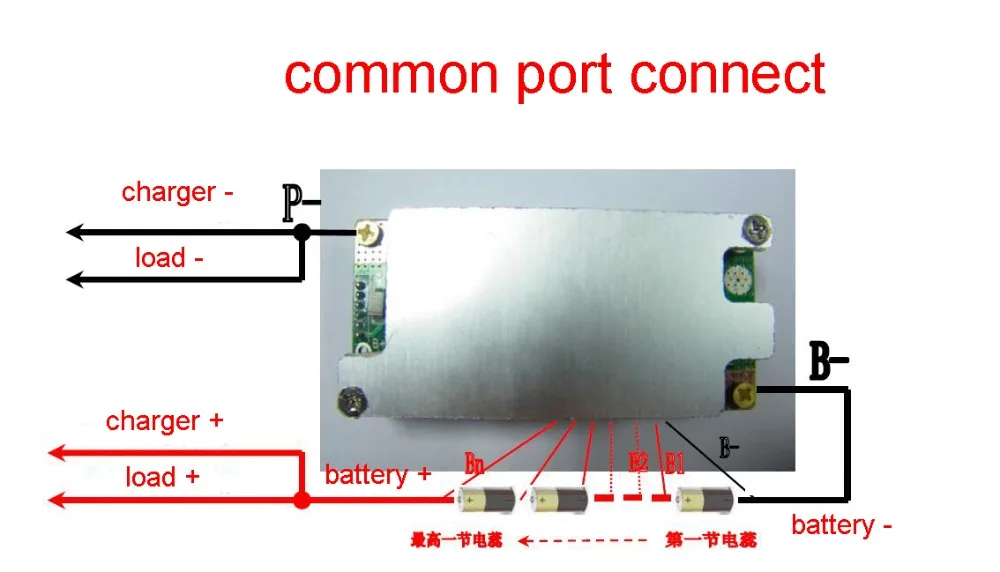

Принимая отрицательный полюс аккумуляторной батареи в качестве опорной точки, а также в качестве первого энергосберегающего ядра, от нижней до верхней, показанной на рисунке, это В1 (первый энергосберегающий сердечник) и В2 (второй энергосберегающий сердечник). Bn (nth electric core). Способ подключения: 1. Сначала Подключите «отрицательный» аккумулятор к «B-» защитной панели с толстым черным проводом. 2. Подключите первый черный провод (B-) соединительного кабеля к отрицательному полюсу первого энергосберегающего сердечника, Подключите второй корень соединительного кабеля (B1) К положительному полюсу первого энергосберегающего ядра и третьего корня (B2) К положительному полюсу второго сечения электрического сердечника и так далее. Bn (верхний) также просто получает положительный полюс самого высокого энергосберегающего ядра, который является положительным полюсом (B +) аккумуляторного блока. 3. Используйте счетчик, чтобы проверить, соответствует ли напряжение каждого прилегающего двух терминалов кабельного терминала напряжению аккумулятора по одному. 4. После того, как вышеуказанные шаги верны, вставьте кабель и проверьте, соответствует ли выход общему напряжению аккумуляторной батареи. Значение выхода также: 1. Напряжение между отрицательным терминалом зарядного устройства и B +;

2. Напряжение между отрицательным терминалом и нагрузкой B +;
