Макетная плата STM32F103C8T6 ARM STM32 минимальный модуль для arduino комплект сделай сам 10

Макетная плата STM32F103C8T6 ARM STM32 минимальный модуль для arduino комплект сделай сам 10

Пожалуйста, обратите внимание!

Описание:

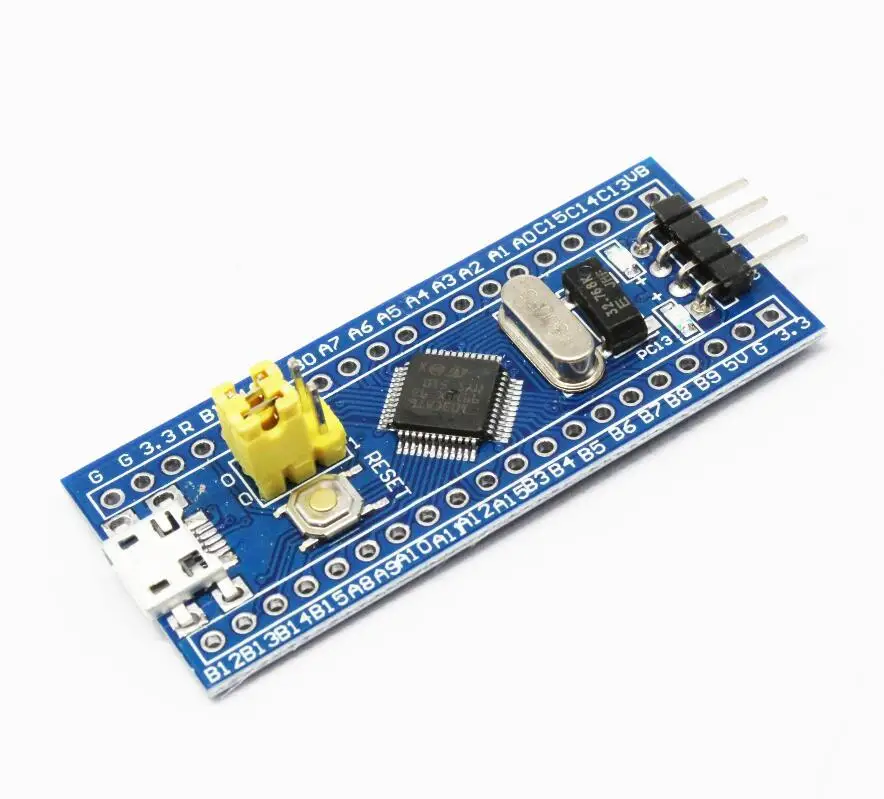

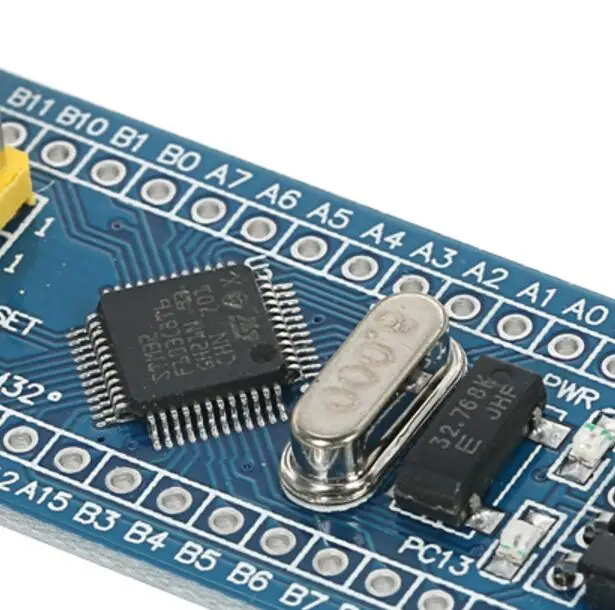

Это основной чип на основе основной платы STM32F103C8T6, характеристики:

1, плата основана на самой основной MCU цепи, 8 м и 32768 кристалл цепи, USB цепи питания.

2, основная плата разделена на два ряда, ведущие ко всем портам ввода/вывода.

3, с SWD симуляцией отладки интерфейс загрузки, простой и удобный, скорость отладки.

4. Используя интерфейс Mirco USB, вы можете использовать usb-коммуникацию и источник питания, usb-интерфейс, совместимый с обычным интерфейсом зарядного устройства Эндрюс, мобильный телефон.

6. Бренд RTC crystal Epson, легко запускается, более стабильный.

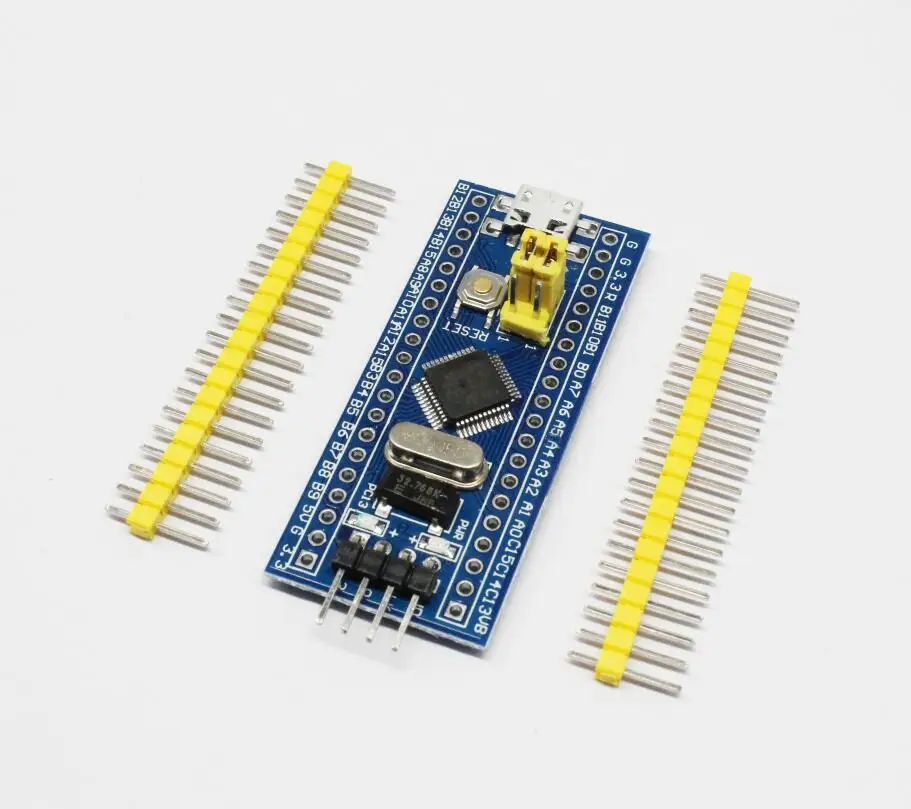

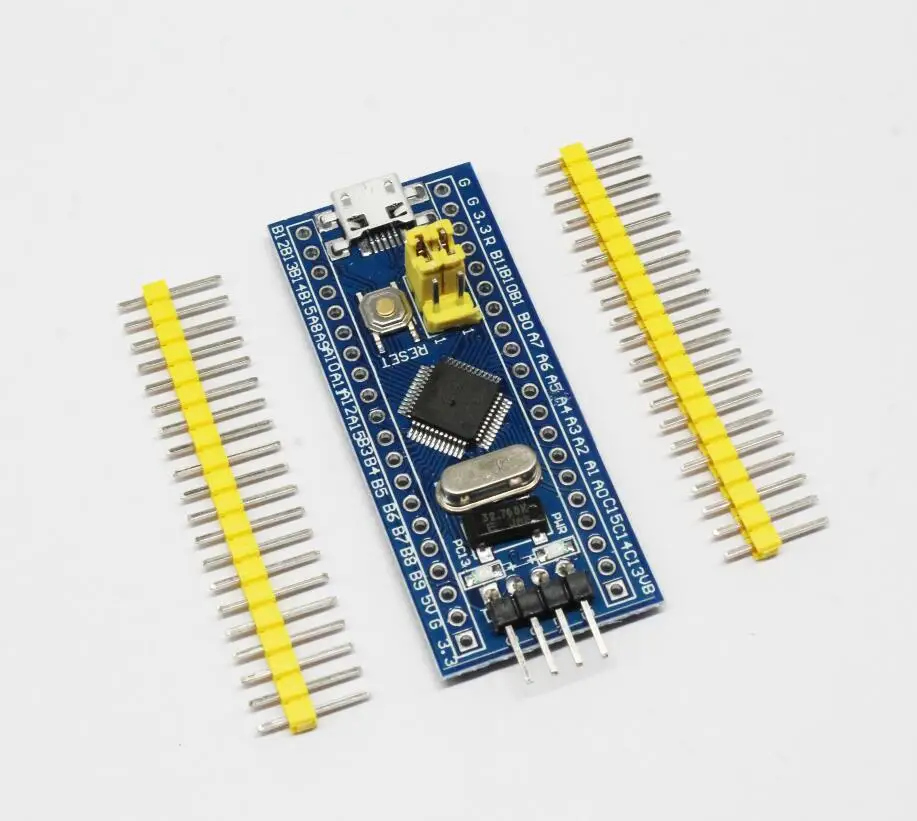

7, с двойным штифтом, но штифт не по умолчанию сварки, пользователь в соответствии с их собственным сценарием применения выбрать свое собственное направление сварки. Если требуется сварка, сообщите владельцу.

Может быть скомпилирован, IAR compiler, может быть загружен через J-Link или USART1 процедуры, процедуры являются владельцем и процедуры отладки, есть проблемы, с которыми владелец может проконсультироваться.

Введение:

STM32F103C8T6

Количество контактов: 48;

Ядро: Cortex-M3;

Частота: 72 МГц;

Устройства хранения: 64K байтовая вспышка, 20 KByte SRAM;

Интерфейсные ресурсы: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I / O порты,

С аналоговым и цифровым дисплеем • Преобразование: 2x АЦП (12-бит/16 каналов)

Таймеры: 3 общих таймера и 1 Расширенный таймер

Загрузка отладки: поддержка загрузки JTAG / SWD интерфейс отладки, поддержка IAP.

RT9193: 3,3 V микросхема контроллера, максимальный выход 300mA.

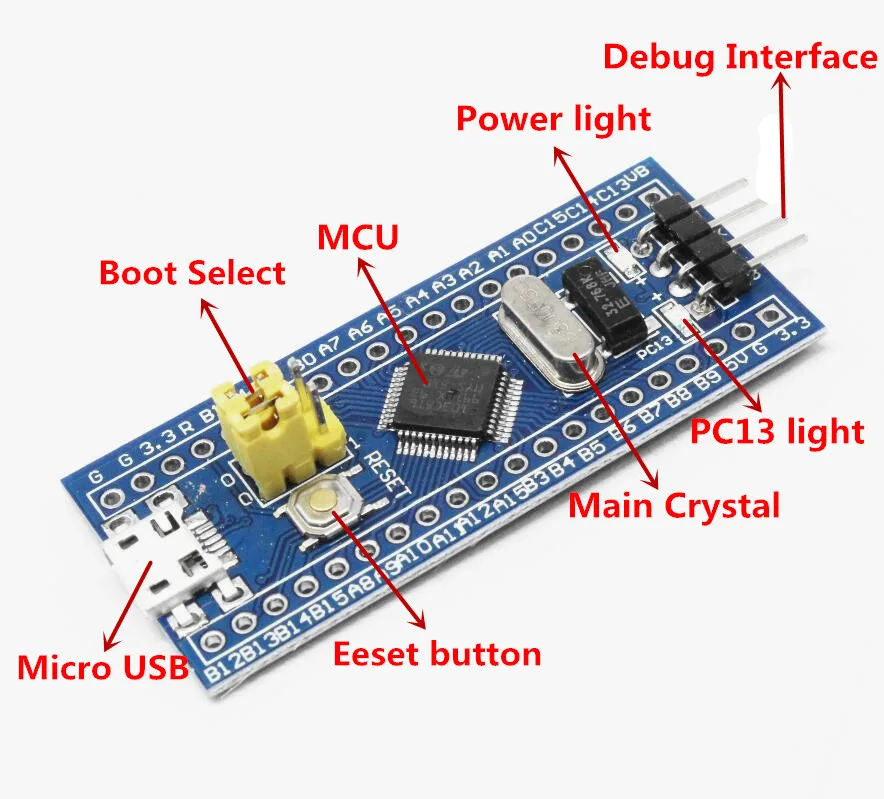

Особенности:

• 1, интерфейс SWD: Поддержка моделирования, загрузки и отладки.

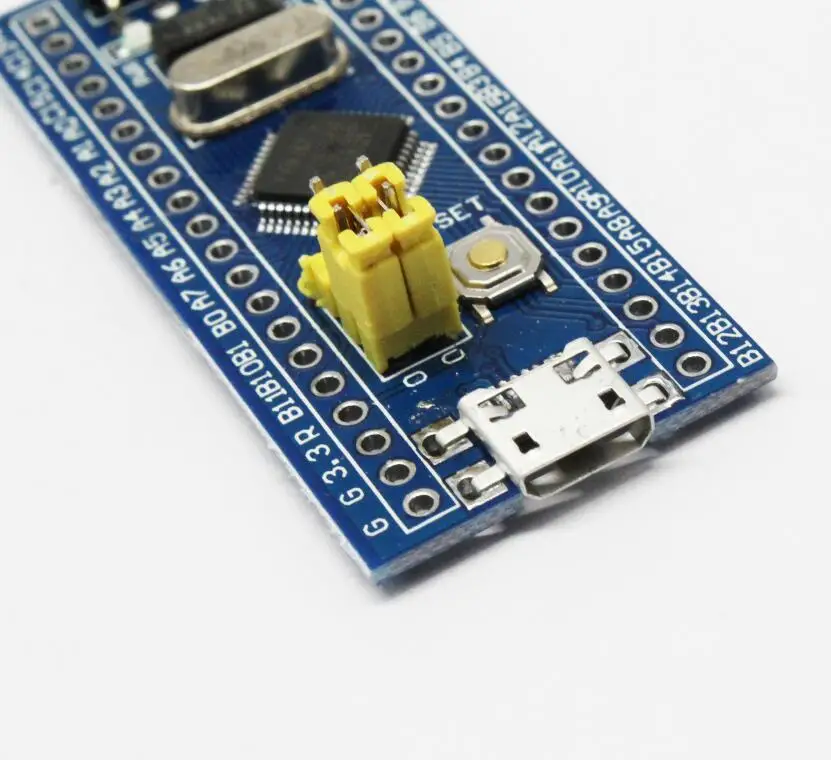

• 2. Интерфейс Mirco USB: источник питания и usb-связь, поддерживает загрузку.
• 3, интерфейс USART1: USART1 может использоваться для программирования или использовать USART1 для общения.
• 4. Интерфейс MCU pin: ведет все контакты ввода/вывода, легко подключается к периферийным устройствам.
• 5, 5V и 3,3 V питания и Выходной интерфейс: широко используется в внешнего источника питания, или с другими распространенными наземное модуль
• 6. Светодиодный индикатор питания (PWR): индикатор состояния, может определить, является ли источник питания стабильным.
• 7. Светодиодный индикатор пользователя (PC13): облегчение тестирования ввода/вывода или Запуск программы.
• 8. Выберите режим программирования: (1, флэш-память пользователя 2, SRAM 3, системная память).
• 9. Кнопка сброса: чип сброса для пользовательской программы.
• 10. Кристалл 8 м: может установить частоту на часы системы на 72 МГц.
• 11,32, 768 кГц кристалл: доступен для встроенного RTC, или для калибровки
• Технические характеристики:
• Материал: печатная плата
  Доска Размеры: 22,86*53,34 мм/0,9 * 2.1in
  Вес посылка: прибл. 10 г/0,35 унций
  Размер посылка: прибл. 7*6*1 см/2,76*2,36 * 0.39in
