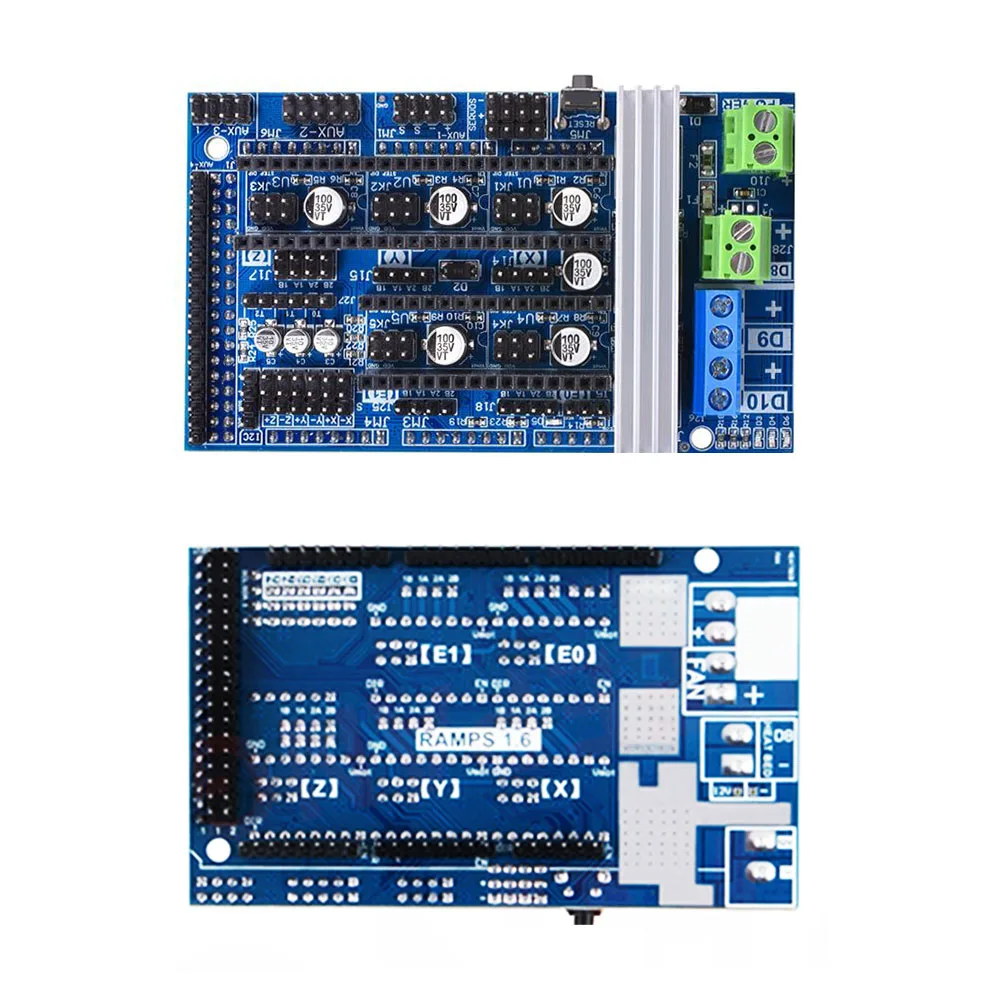

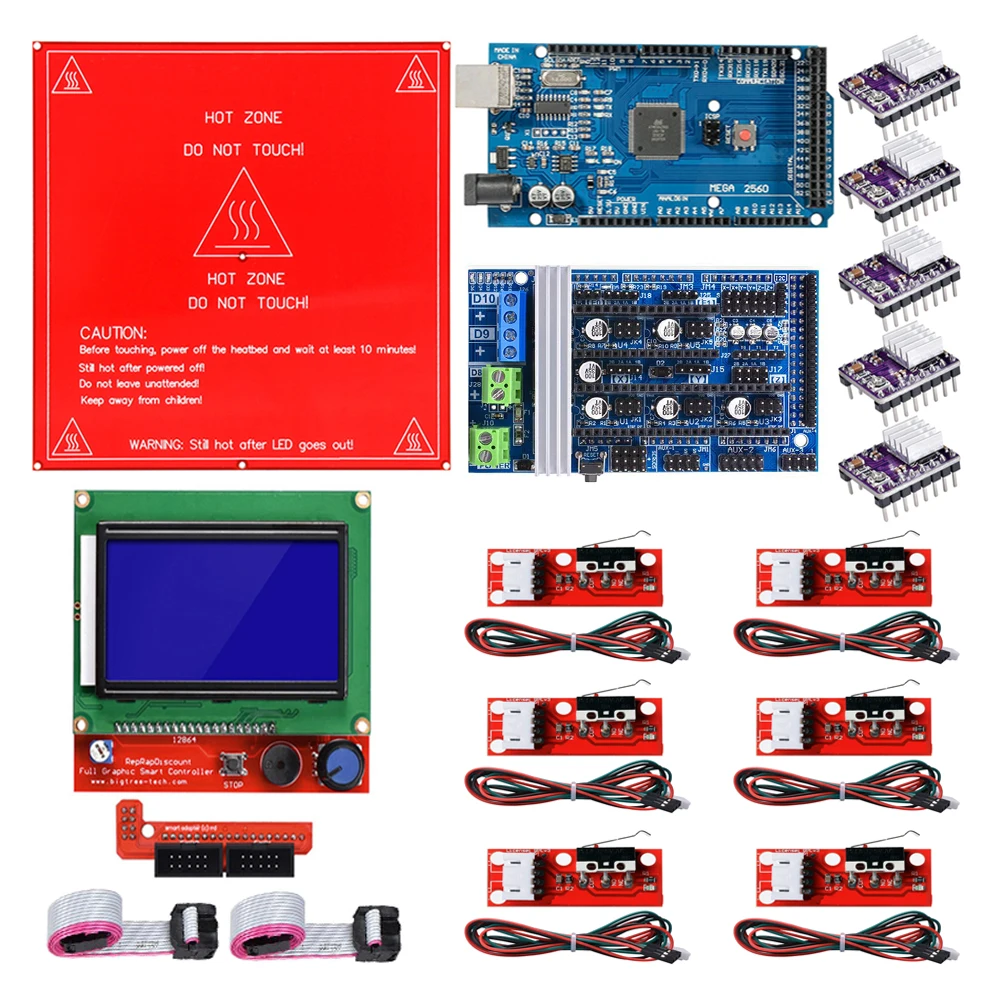

Комплект Reprap Ramps 1 6 с Mega 2560 r3 + Heatbed MK2B 12864 ЖК контроллер DRV8825 механический

Комплект Reprap Ramps 1 6 с Mega 2560 r3 + Heatbed MK2B 12864 ЖК контроллер DRV8825 механический

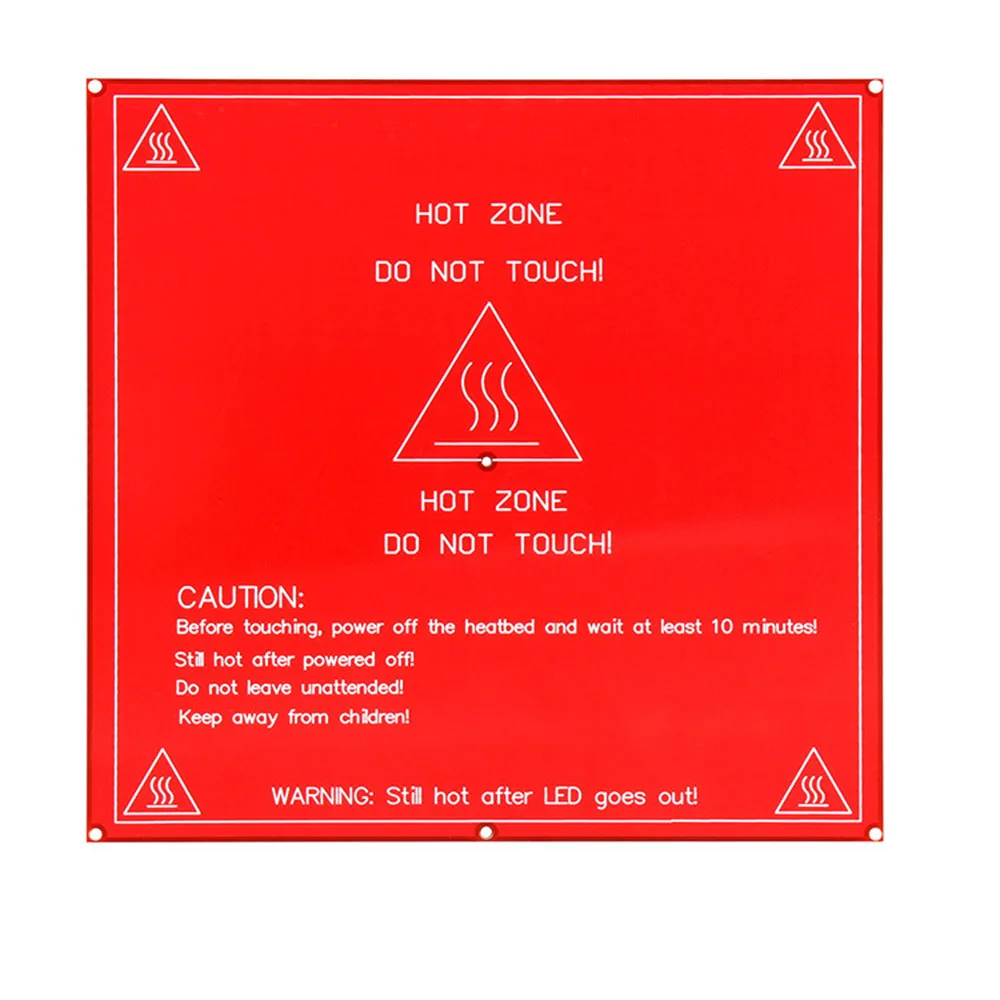

  MK2B радиатор

MK2B является последним и лучшим типом тепловых денег, которые можно купить на сегодняшний день. 100% совместимость

Со всеми принтами Prusa и Mendel 3d.

Цвет: красный

Размер: 214 мм x 214 мм

Травления: 35um меди

Ламинат: FR4 1,6 мм

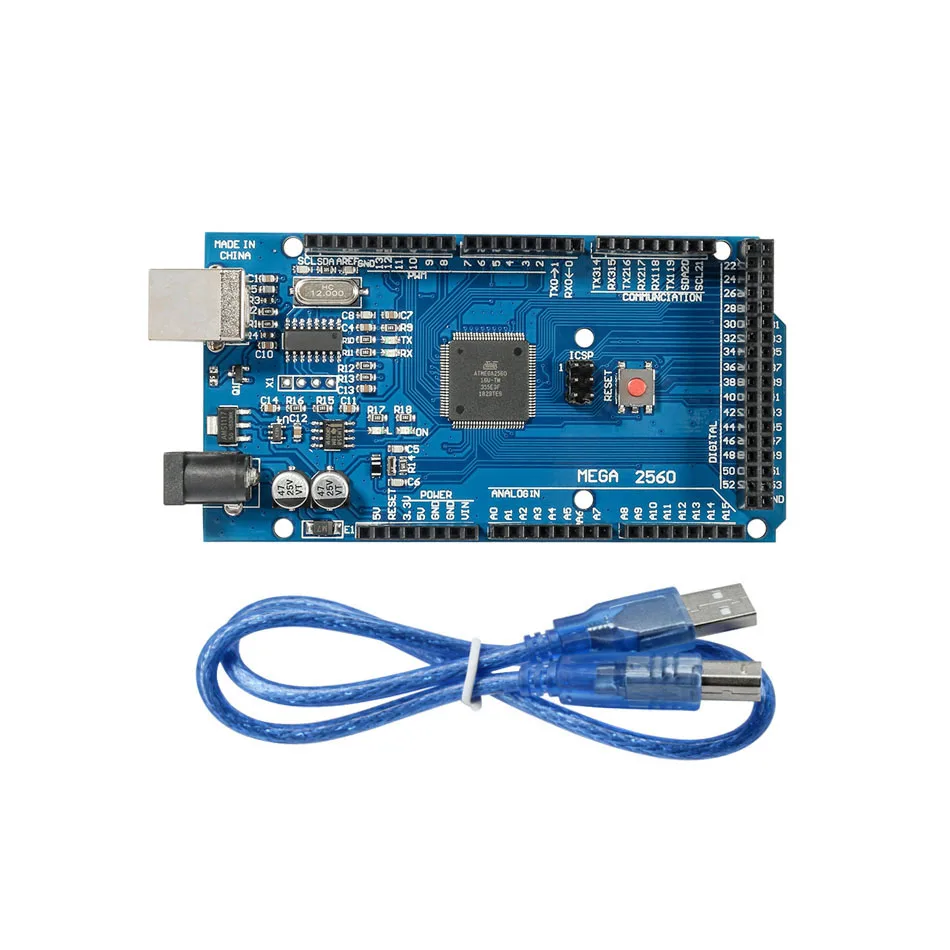

Мега 2560

Микроконтроллер: ATmega2560

Рабочее напряжение: 5 В

Входное напряжение (рекомендуется) : 7-12 В

Входное напряжение (лимиты) : 6-20 в

Цифровые контакты ввода/вывода: 54 (из которых 14 обеспечивают выход ШИМ)

Аналоговые входные контакты: 16

Ток постоянного тока на I/O Pin : 40 мА

Постоянный ток для 3,3 V Pin-код: 50 мА

Флэш-память: 256 Кб, из которых 4 КБ используется загрузчиком

SRAM : 8 КБ

EEPROM : 4 Кб

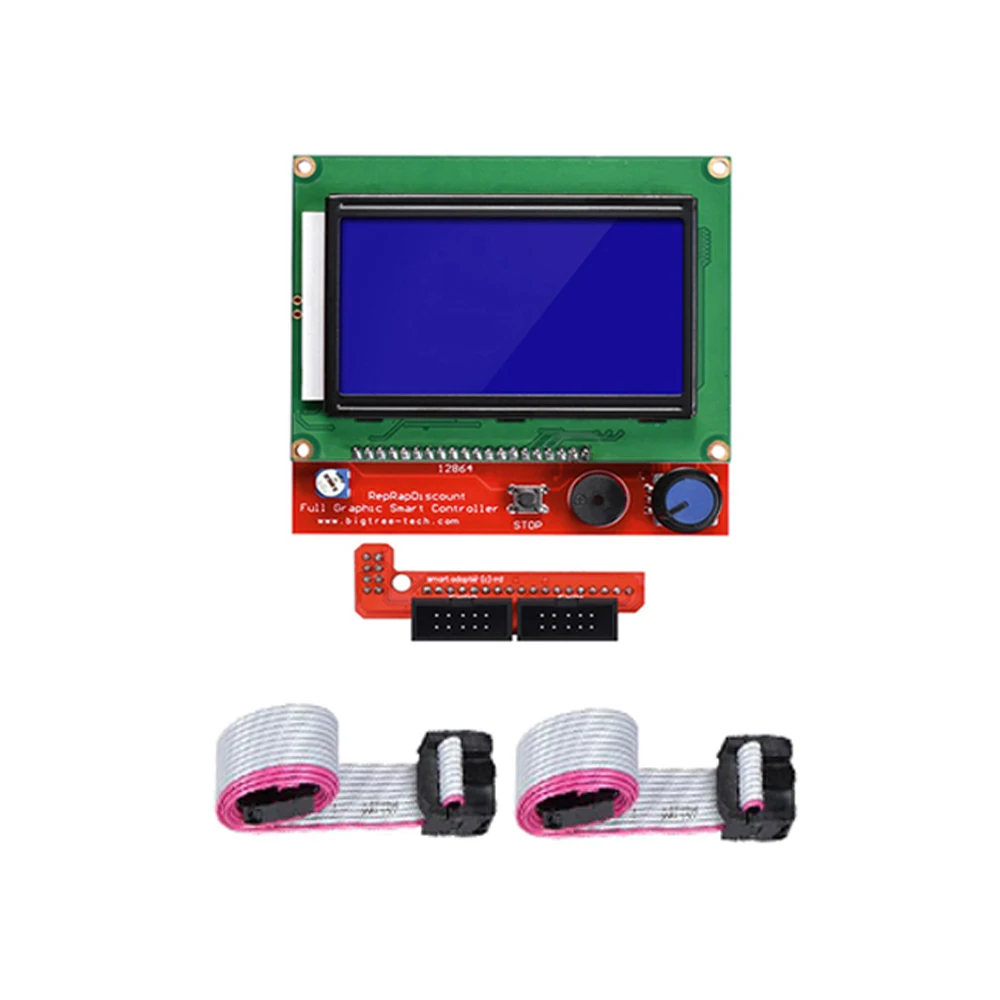

12864 ЖК-дисплей плата контроллера

3D-принтеры используют ЖК-панель управления, являются расширительными аксессуарами ramps. ЖК-дисплей панель управления с помощью

Что вы можете достичь spooling-это файлы Gcode 3D модели копируются на sd-карту, а затем

Распечатайте файл с помощью ЖК-панели управления. Эта версия является обновленной версией интеллектуального контроллера reprap.

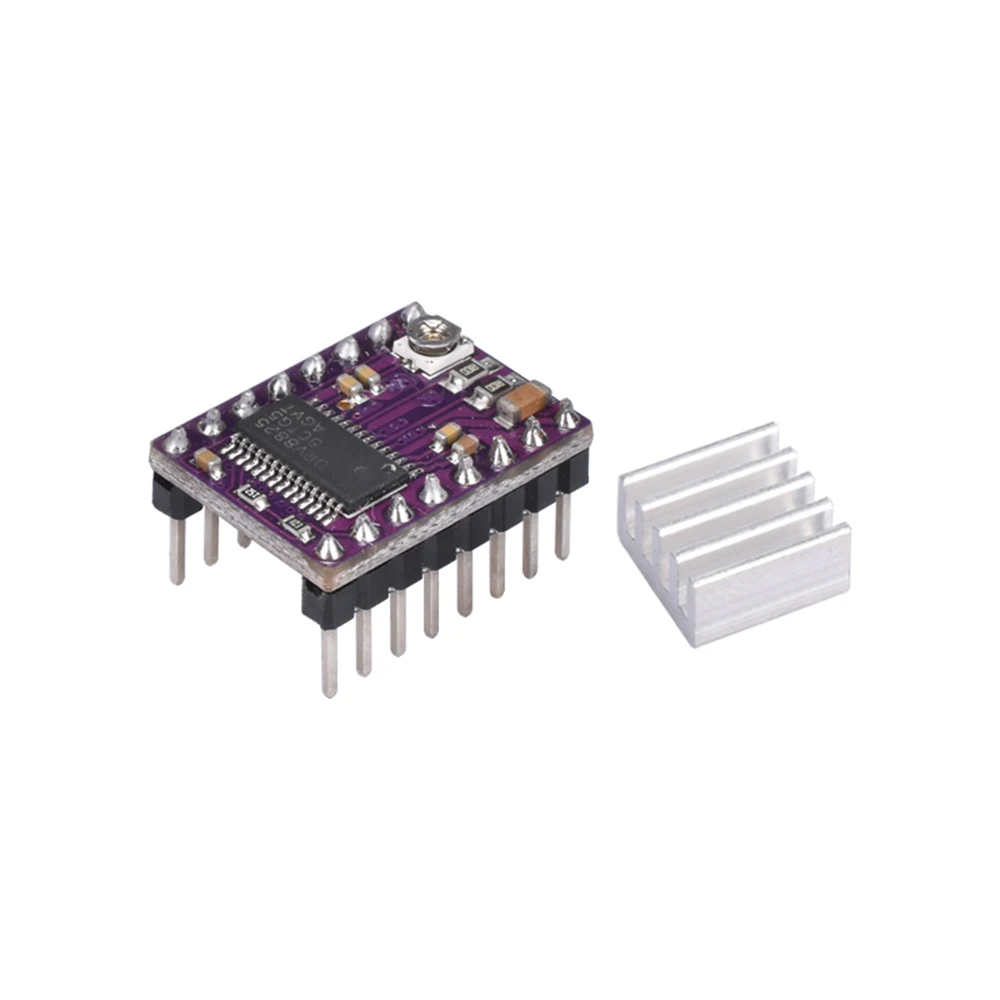

DRV8825 Драйвер шагового двигателя

DRV8825 Драйвер шагового двигателя плата перевозчика TI DRV8825 микро биполярный шаговый двигатель привод is

Прорыв. Модуль имеет pinout и интерфейс с нашим A4988 шаговым приводом

Почти то же самое, поэтому его можно использовать как лучшую производительность вытягивающегося меню

Замена во многих приложениях. DRV8825 имеет регулируемый предел тока, перегрузки по току и

Защита от перегрева, шесть микро-разрешения (вниз 1/32-шаг). Он использует 8,2-45 В, может обеспечить

Примерно до 1,5 на фазу без теплоотвод или принудительная воздушный поток (мощностью до 2,2 на единицу обьема достаточно

Дополнительное охлаждение).

Простой интерфейс управления шагами и направлением

Шесть различных шагов разрешения: полный шаг, половина шага, 1/4-шаг 1/8-Шаг 1/16-шаг, 1/32-шаг

Может непосредственно контактировать с 3,3 V 5 V системы

Температурное выключение, отключение перегрузки по току, блокировка низкого напряжения

Защита от короткого замыкания

4 слоя 2 oz Медная печатная плата, для улучшения рассеивания тепла

Открытый припой под нижней частью драйвера IC на печатной плате pad

Размер модуля, штифт и интерфейс, соответствующие операторам шагового двигателя A4988 во многих отношениях

Регулируемое Управление током позволяет установить потенциометр, который позволяет использовать шаговый двигатель

Номинальное напряжение или больше, чтобы достичь более высокой скорости максимального шага выходного тока

Интеллектуальное управление разделкой автоматически выбирает правильный текущий режим распада (быстрый спад или

Медленное затухание)

Максимальное напряжение в 45 в

Встроенный регулятор напряжения (необходимо для любого внешнего логического напряжения питания)

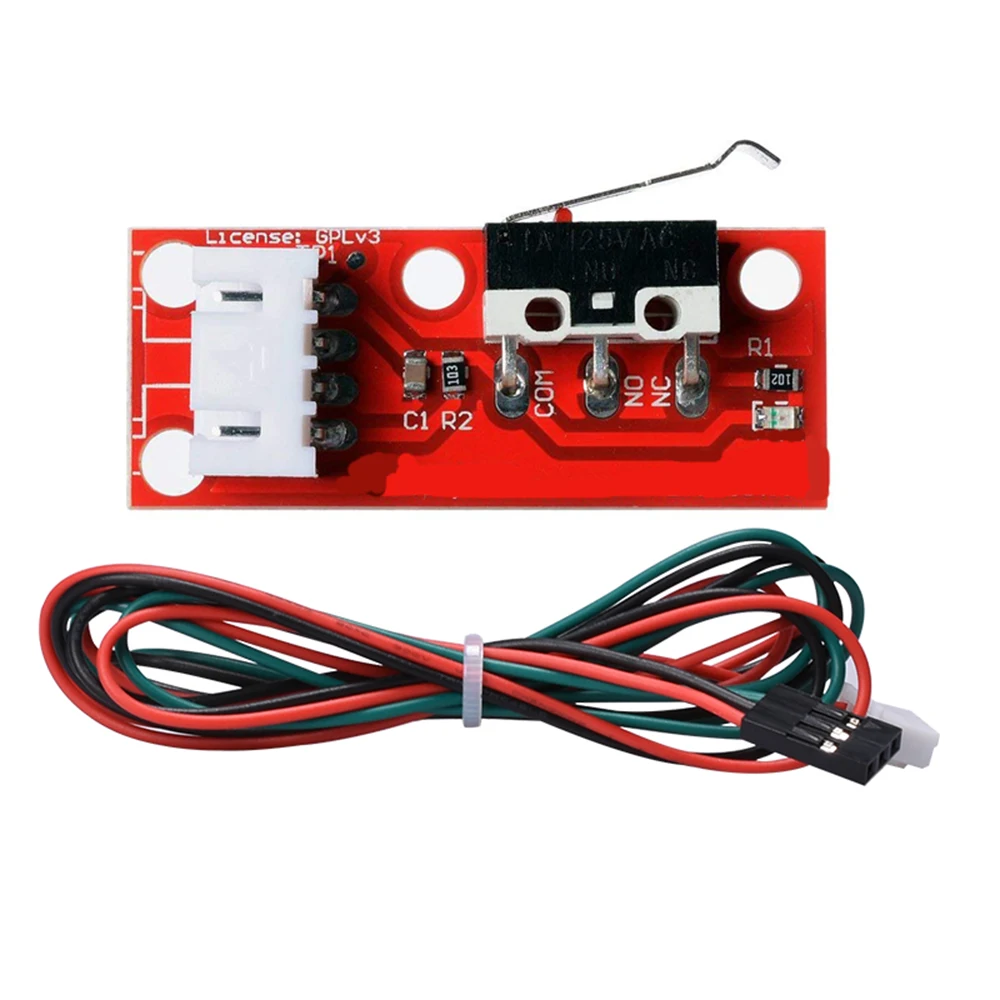

Концевой выключатель фиксатор

Качество коммутационные элементы.

Подгонянное соединение высокого качества, используя провод 22AWG, медный провод внутри очень толстый, может быть

Устойчив к току 2A, напряжение 300 В. Изоляционный слой в широком диапазоне температур, до

80 градусов. Это обычное соединение тонкой медной проволоки не может совпадать. Не легко снять, подключить

Это удобно, для удобства использования, подключите другую сторону, чтобы сделать один, вы можете использовать прямую вилку.

Красная линия подключения VCC (ramps of +)

Подключите черный провод GND (ramps of -)

Сигнал подключения зеленой линии (ramps in s)

Советы: при нормальных обстоятельствах система должна быть настроена как минимум на три механических переключателя.

Плюсы: Простота установки, более распространенные стили.

Недостатки: легко носить и разрывать механические детали, срок службы короче
