ЧПУ Комплект 5 осей Профессиональная Интерфейсная Плата Шаговые Драйверы Nema34

ЧПУ Комплект 5 осей Профессиональная Интерфейсная Плата Шаговые Драйверы Nema34

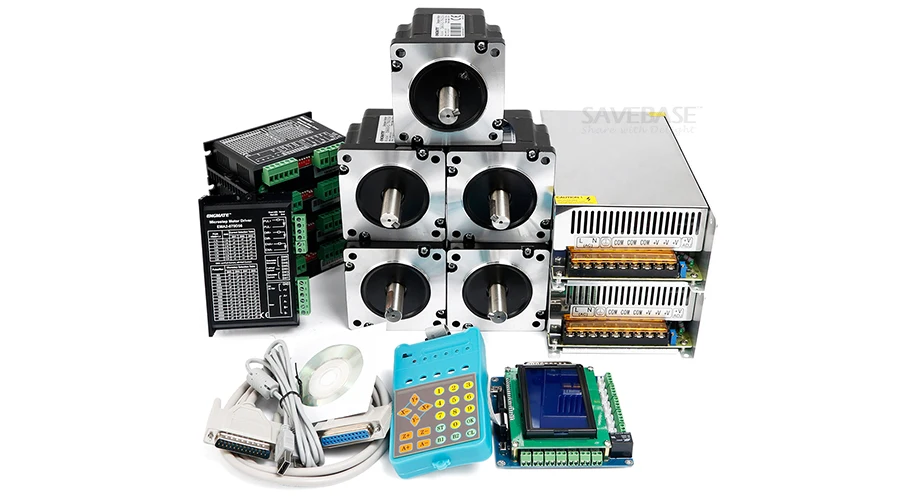

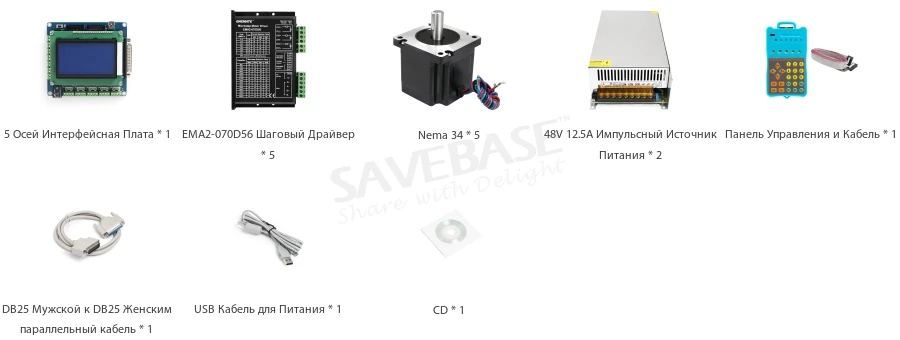

ENGMATE^™ 5-оси Комплект для ЧПУ DIY 1*5-осей Интерфейсная Плата(Проф.) + 5*EMA2-070D56 Микрошаговые Драйверы Мотора + 5*EMA342-7842S4 Nema34 4.5N.m Шаговые Моторы + 2*48V 12.5A Импульсный Источник Питания Интерфейсная плата в этом наборе - профессиональная версия, которая была модернизирована к интеллектуальному и промышленному комплекту интерфейсной платы включая панель управления и панель дисплея. Сравняя с стандартной версией, профессиональная версия главным образом имеет 2 больше функций. Одним из них является "функция записи G-кода компьютера", а другой-" функция ручного программирования". • Функция записи G-кода компьютера С врезанной интеллектуальной микросхемой памяти, эта интерфейсная плата может легко записать G-код максимум 4-оси (X,Y,Z,A оси) бегущии на програмном обеспечении ЧПУ (например Mach3, EMC2, KCAM4, т.д.) компьютера, после чего вы можете контролировать микрошаговые драйверы и шаговые моторы через использование записанного G-кода без компьютера. • Функция ручного программирования Модернизированные встроенные ручные инструменты управления (панель дисплея и панель управления) не только можно использовать для ручного управления мотора, но также для ручной программирования G-кода. Вручную запрограммированный G-код будет записан на врезанную интеллектуальную микросхему памяти, после чего вы также можете легко контролировать микрошаговые драйверы и шаговые моторы с записанным G-кодом. Эта функция широко приложена в машине RBI, Конвейере т.д. Плата шагового драйвера в комплекте - микрошаговый драйвер высокой эффективности с принятием 32-битной DSP, технология подразделения чистой синусоиды. С этой технологией и технологией и само-регулировки ( параметры управления само-регулирования по току) для различных моторов, моторы привода могут побежать с меньше шумом, более низким топлением, более ровным движением и иметь лучшие представления на более высокой скорости чем большинства моторво на рынке. Вкратце, вы получите больше преимуществ от комплекта на работе ЧПУ, особенно дополнительно-низкий шум мотора предлагает превосходную тишину. Пожалуйста, приобретите этот комплект с уверенностью. Почему купить ЧПУ Продукции в нашем магазине?

10+ лет Богатого Опыта Мы выполняем потребности ЧПУ Управлением Движения более 10 лет, чтобы поддержать любой проект вы можете иметь.	Высококачественная Продукция Шаговые Моторы и Драйверы от ENGMATE™ с высоким качеством для стабилизированного и прочного использования.	Профессиональное Послепродажное Обслуживание Профессиональная техническая поддержка и превосходное послепродажное обслуживание подкреплено преданной и опытной командой.

• • Высокая производительность, экономичность
• • Связь с параллельным портом
• • Автоматическая запись G-кода для управления мотором
• • Ручное программирование G-кода для управления мотором без компьютера
• • Пятая ось (ось B) на интерфейсной плате может использоваться в качестве выходного интерфейса сигнала PWM для управления преобразователем частоты с помощью программного обеспечения (например, Mach3 и т.д.) Для регулировки скорости главного шпинделя

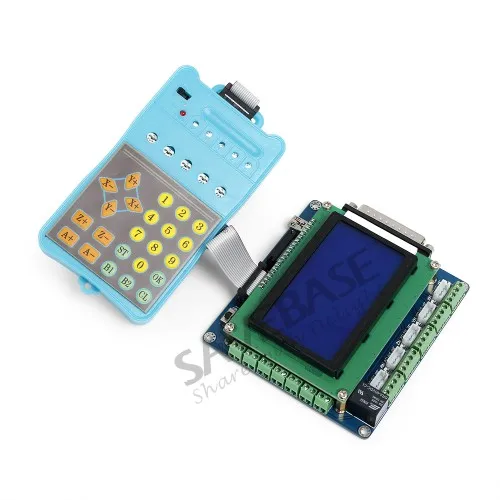

• • Оснащен панелью дисплея и панелью управления для ручного управления шаговым мотором
• • Автоматическое завершение инструментальных настроек на оси X, Y, Z через панель управления без поддержки компьютера
• • Панель дисплея может в реальном времени отслеживать пробег G-кода на компьютере или вводить панель управления, а затем полностью и синхронно отображать изменение значений оси МАКСИМУМ ЧЕТЫРЕ оси (X, Y, Z, A и т.д.) На его экран, он полностью синхронен со значениями, меняющимися на ЧЕТЫРЕ координатах Mach
• • 2 способа получить питание: источник питания 5 В постоянного тока или порт USB, чтобы получить питание от ПК напрямую
• • Совместимость со всеми 2-фазными, 3-фазными и 4-фазными микрошаговыми драйверами на рынке
• • Двухступенчатая обработка сигнала, плавная передача сигнала, мощная защита от помех
• • С интерфейсом управления выходом реле, доступным для управления мотором шпинделя, воздушным насосом, водяным насосом и т. Д.
• • 5 типов управления входным сигналом в интерфейсе ручного управления, чтобы установить Limit, Estop, Midpoint-Setting, настройку резака / настройку инструмента и т. Д.
• • Совместимость с Mach2, Mach3 (программное обеспечение по умолчанию), LinuxCNC (EMC2), программное обеспечение CNC KCAM4 и т. Д.
• • фунуция Автоматической защиты цепи, когда проводка между платой отключения и микрошаговыми драйверами неверна

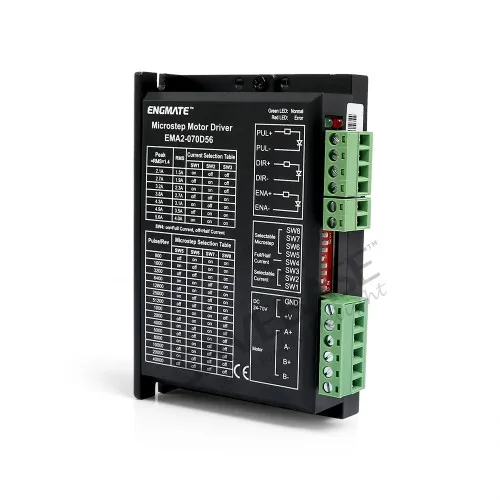

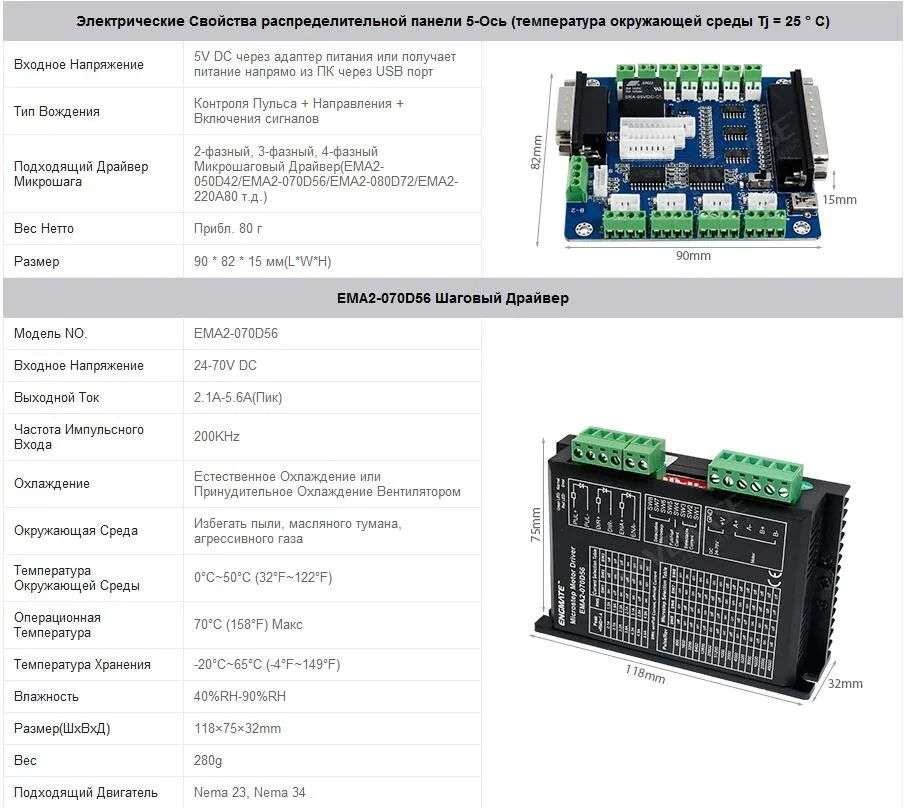

• Очень низкий шум мотора обеспечивает отличную тишину • Напряжение питания от 24-70V DC • Выходной ток программируемый, с 7 выходными токами выходного тока, от 2.1A-5.6A(Пик) • Принятие 32-битной DSP, технология подразделения чистой синусоиды • Низкая вибрация и низкая температура. • Микропроцессорные режимы программируемые, с 15-мя настройками микростопа • Автоматическое уменьшение по току при отключении SW4 при остановке моторов. • Внутренняя оптическая изоляция, импульсная входная частота до 200KHz • Поддержка PUL/DIR режим • Защита от короткого замыкания, перенапряжения, перегрузки по току и короткого замыкания, защита моторов от повреждения • Подходит для 2-фазных и 4-фазных гибридных шаговых моторов

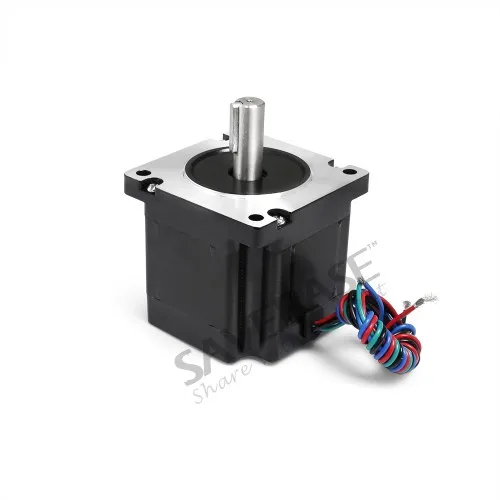

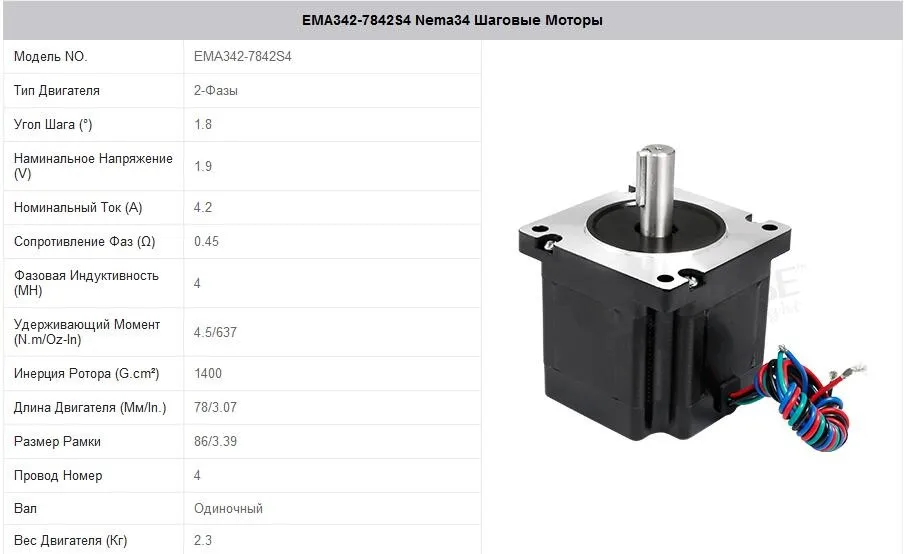

• Высокий крутящий момент, более плавное движение • Высокая эффективность, энергосбережение, низкий уровень шума и низкая вибрация • Высокий пусковой момент, низкий пусковой ток и надежная работа • Простые 4 провода обеспечивают более легкую проводку, установку и поддержание

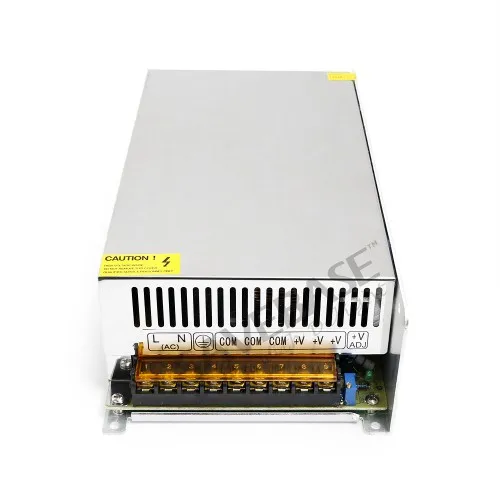

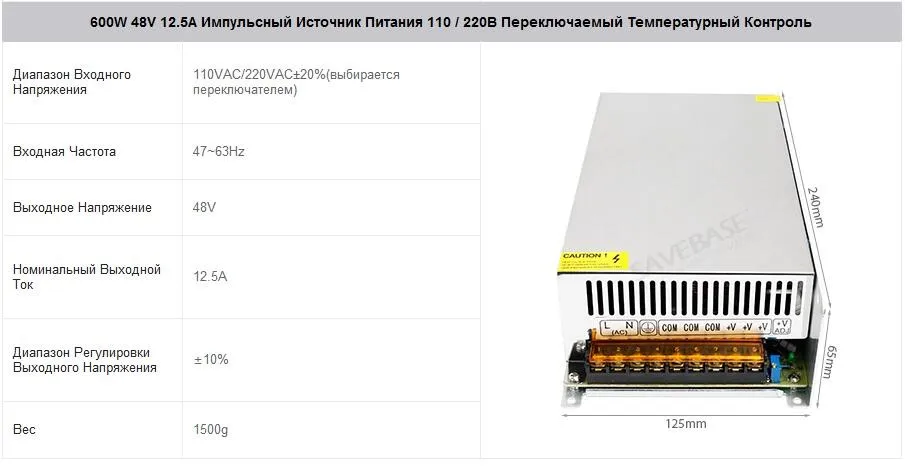

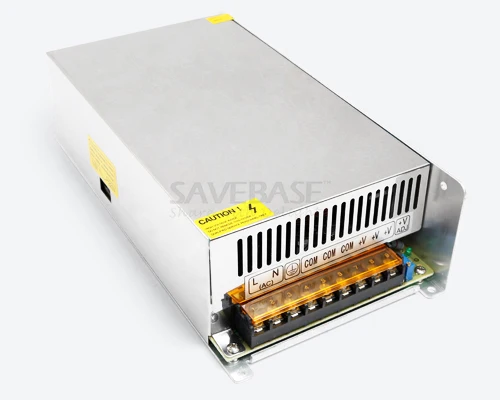

• Высокая эффективность, высокая надежность, низкие расходы • Поддержка ±10% регулируемого выходного напряжения • Управление и регулирование PWM, обеспечение постоянного и точного выходного напряжения • Защита от перегрева: встроенный мощный вентилятор для охлаждения. Вкл. питание, вкл. вентилятор. RTH3≥85 °C, выключение выхода • Встроенный EMI фильтр • 100% испытание при полной нагрузке • Перегрузка по току, перенапряжение, короткое замыкание • Низкая пульсация выходного сигнала и шума

• • Для любого малогабаритного автоматического оборудования с ЧПУ-контроллером, такого как гравировальная машина, плазменная резка, фрезерный станок, машина для резки пены, токарные станки, лазерная резка и т. д...
• • Для других промышленных применений, таких как 3D-принтер, медицинские инструменты, световое оборудование для сцены, робот, музыкальный фонтан и т. д...

Модель NO.	Мин. Размер Мотора	Макс. Размер Мотора	Рекомендуемое Напряжение Питания	Рекомендуемые Шаговые Двигатели ENGMATE
EMA2-040D15	NEMA 8	NEMA 17	24V DC	EMA112-4506S4, EMA162-3805S4
EMA2-040D22	NEMA 8	NEMA 17	24V DC	EMA082-4208S4, EMA142-4520S4
EMA2-050D42	NEMA 17	NEMA 23	24V/36V DC	EMA172-6015S4, EMA232-5615S4
EMA2-050D56	NEMA 23	NEMA 34	36V DC	EMA232-7630S4, EMA232-11235S4
EMA2-070D56	NEMA 23	NEMA 34	48V DC	EMA242-8840S4, EMA342-7842S4
EMA2-080D72	NEMA 23	NEMA 34	60V DC	EMA342-10050S4, EMA342-15662S4
EMA2-080A72	NEMA 34	NEMA 42	80V DC	EMA422-15065S4
EMA2-220A80	NEMA 34	NEMA 52	110V/220V AC	EMA422-20180S4
