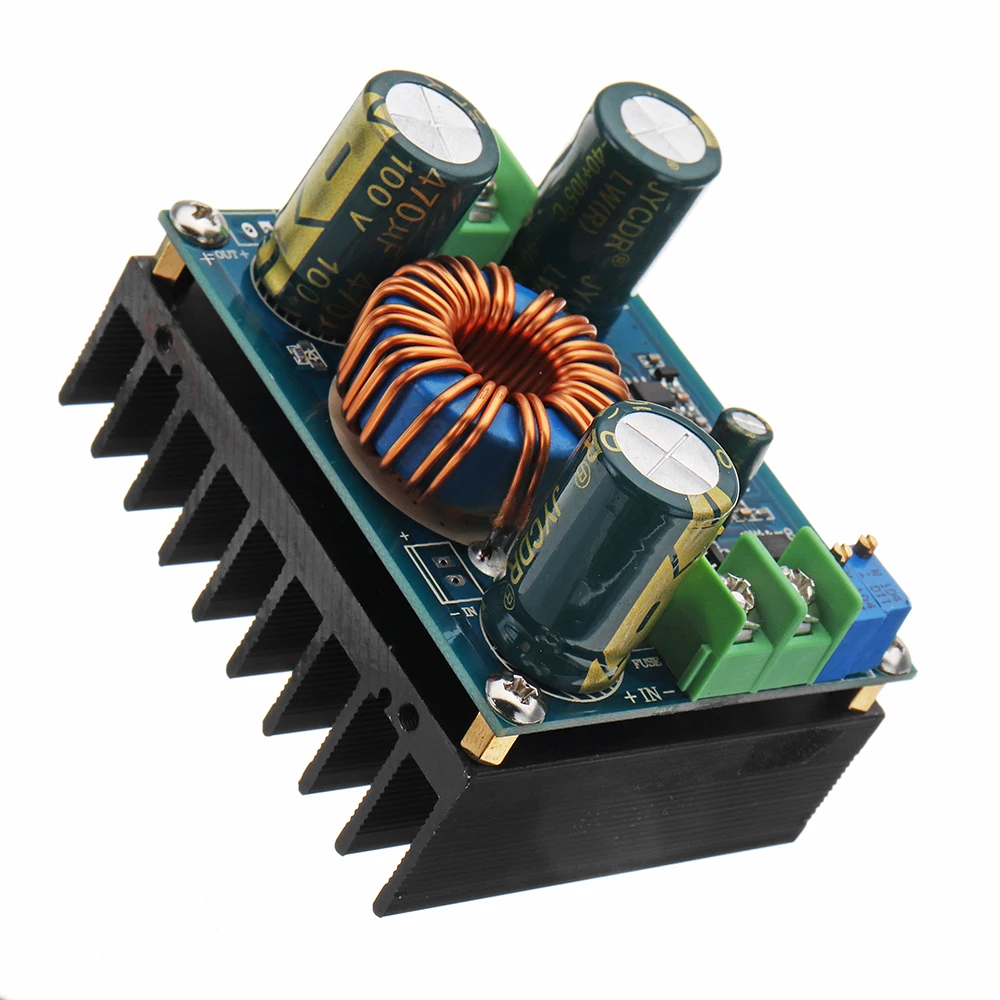

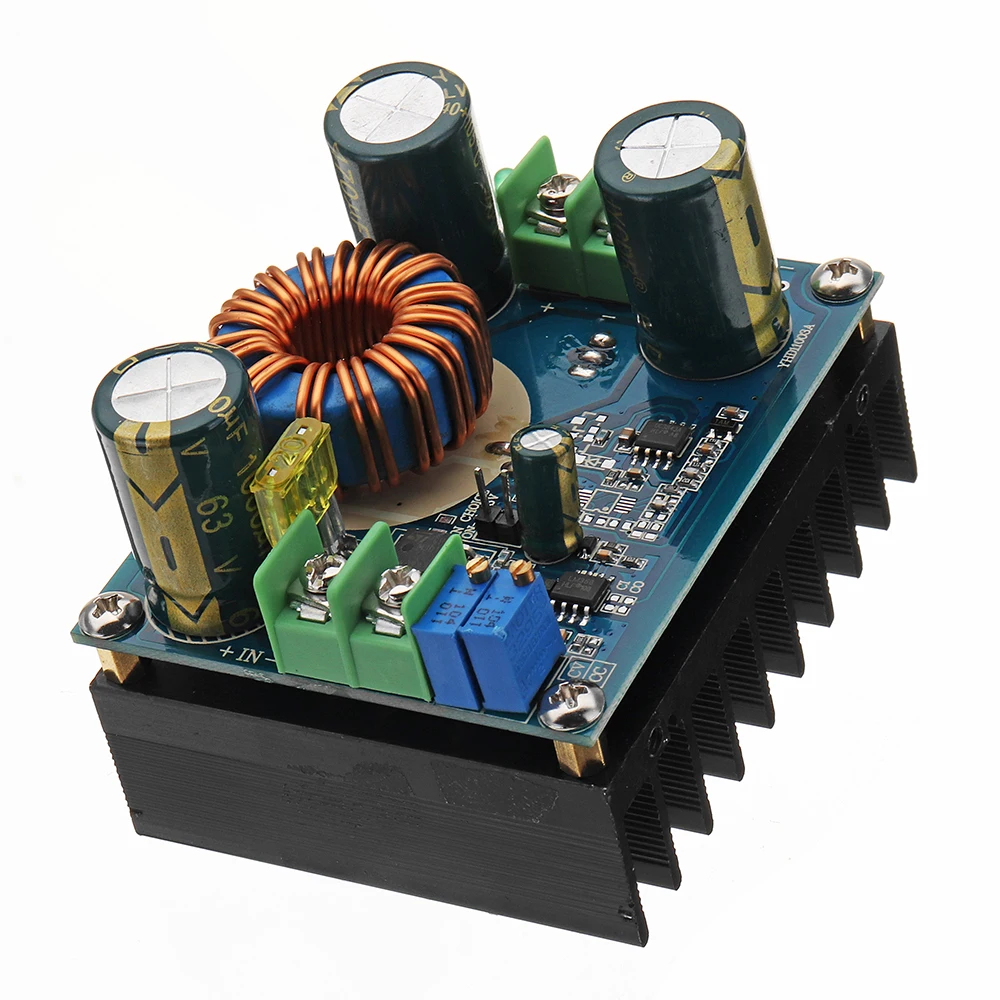

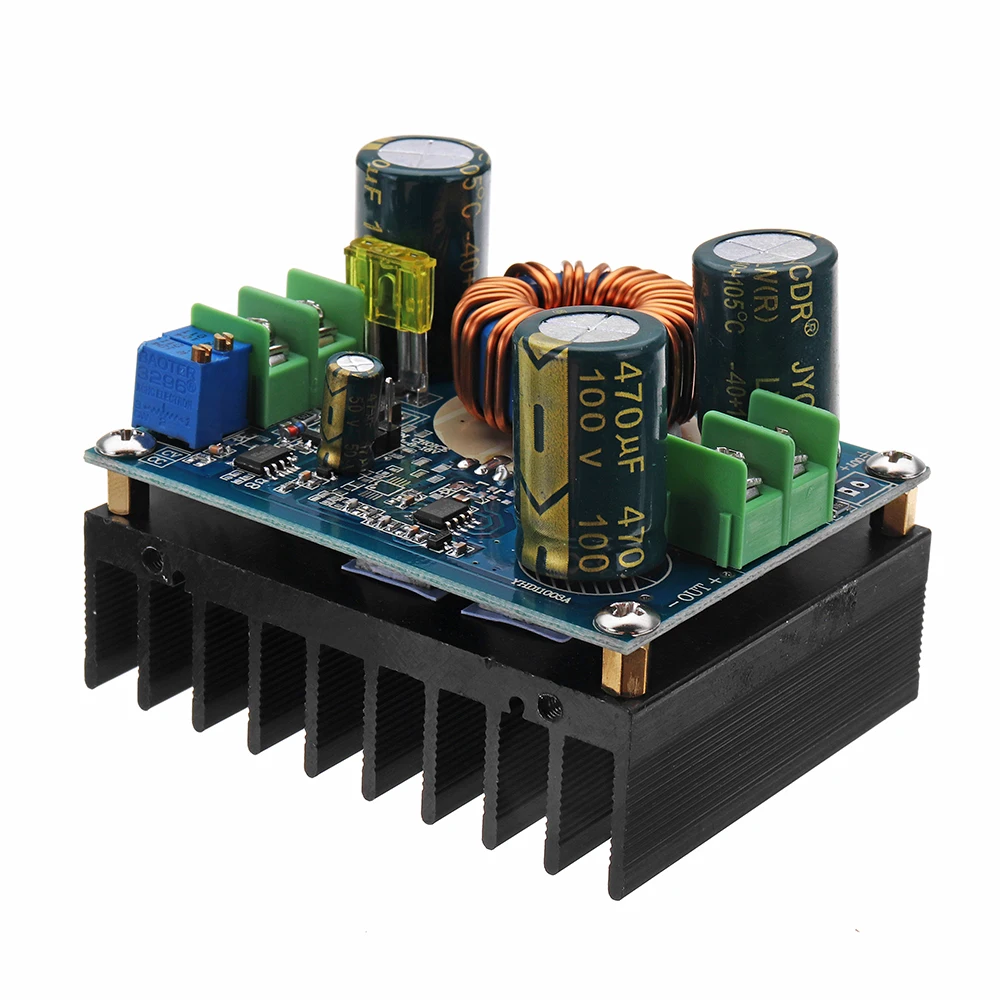

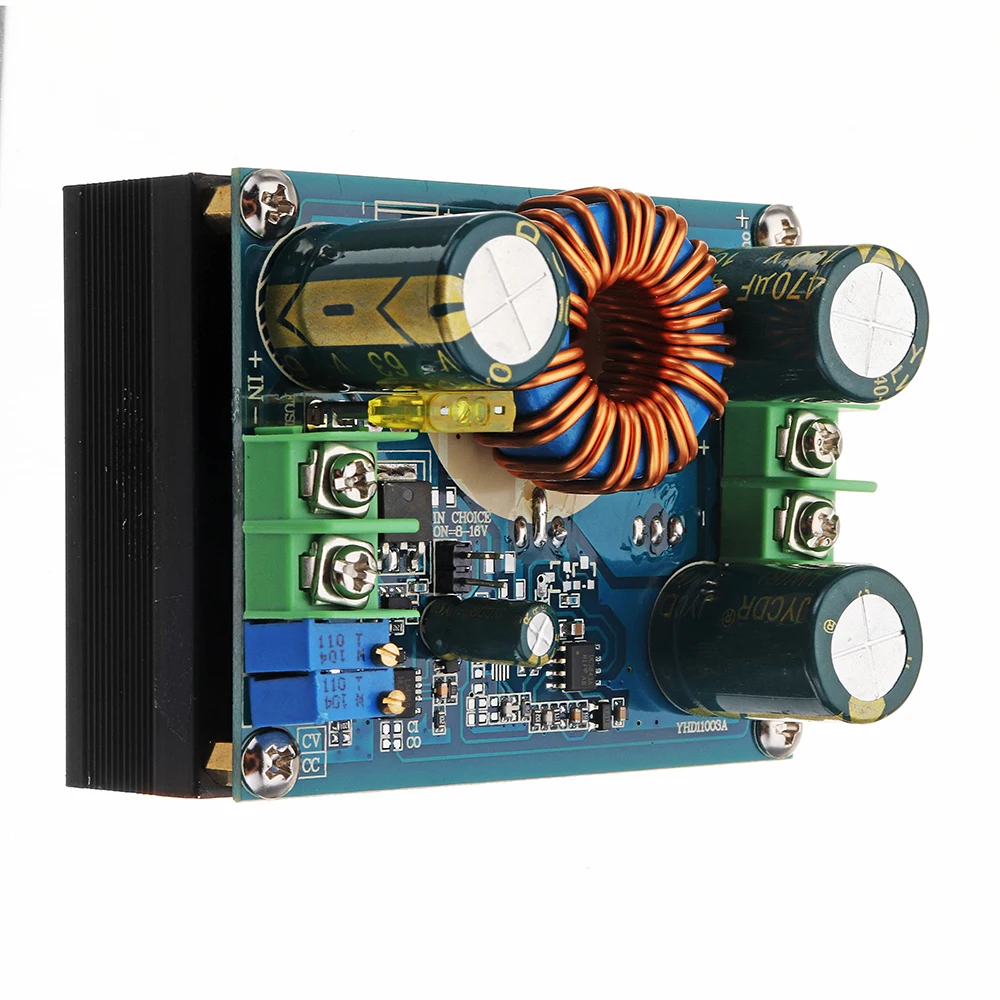

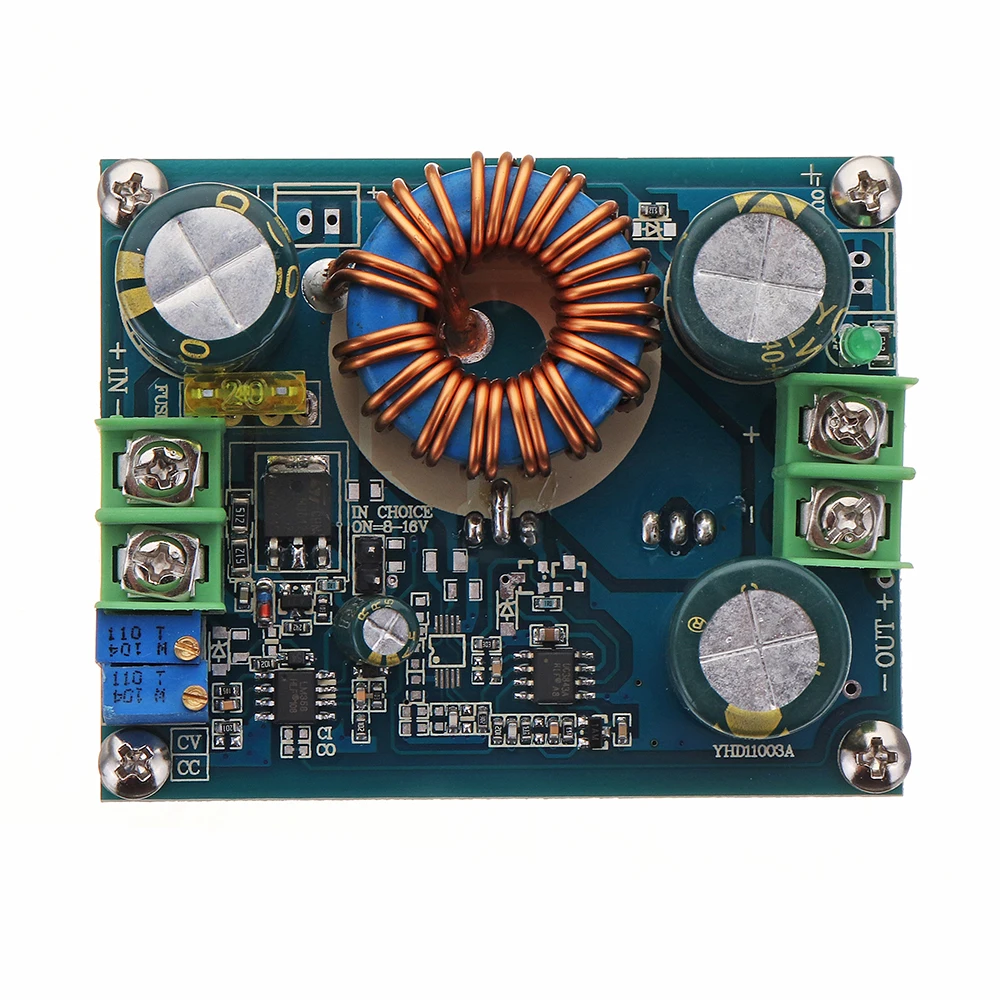

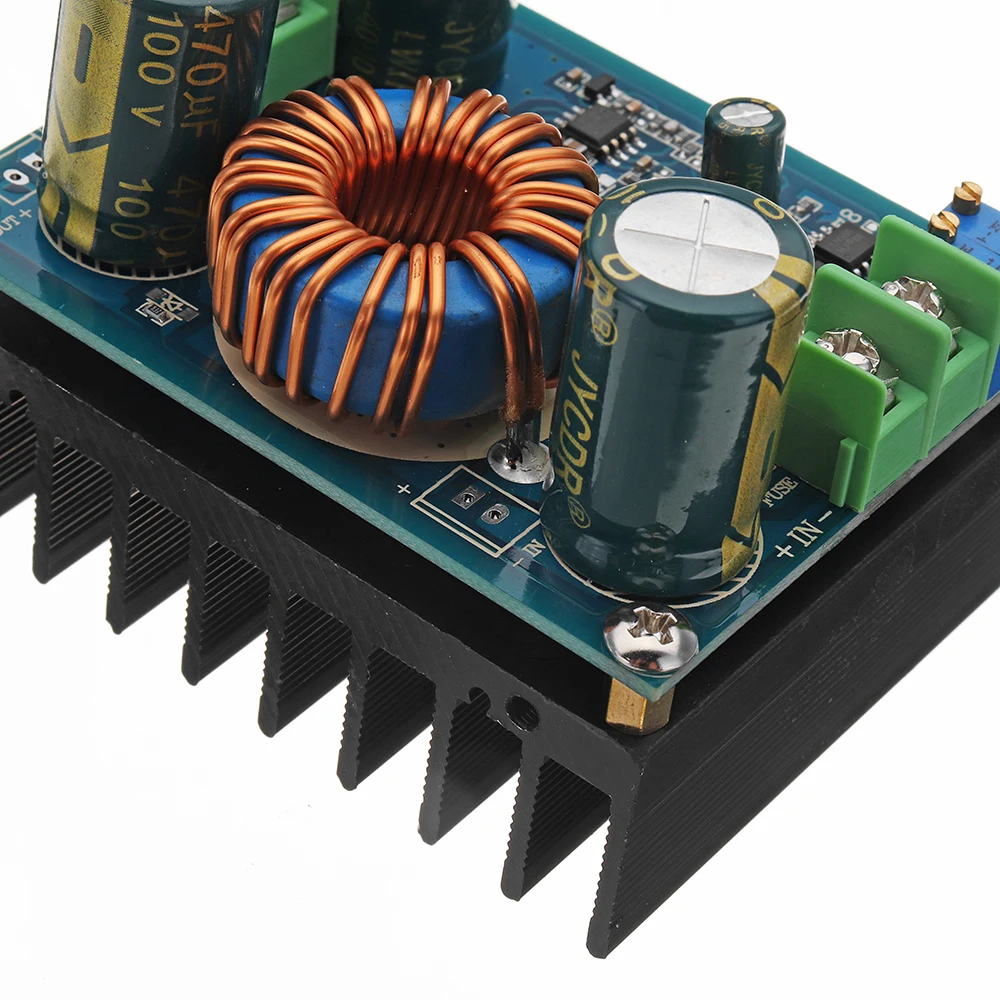

600 Вт 12A DC 8 в до 16 В или 12 60 Регулируемый повышающий преобразователь плата питания

---

{Infomodule} долл. США

Особенности:

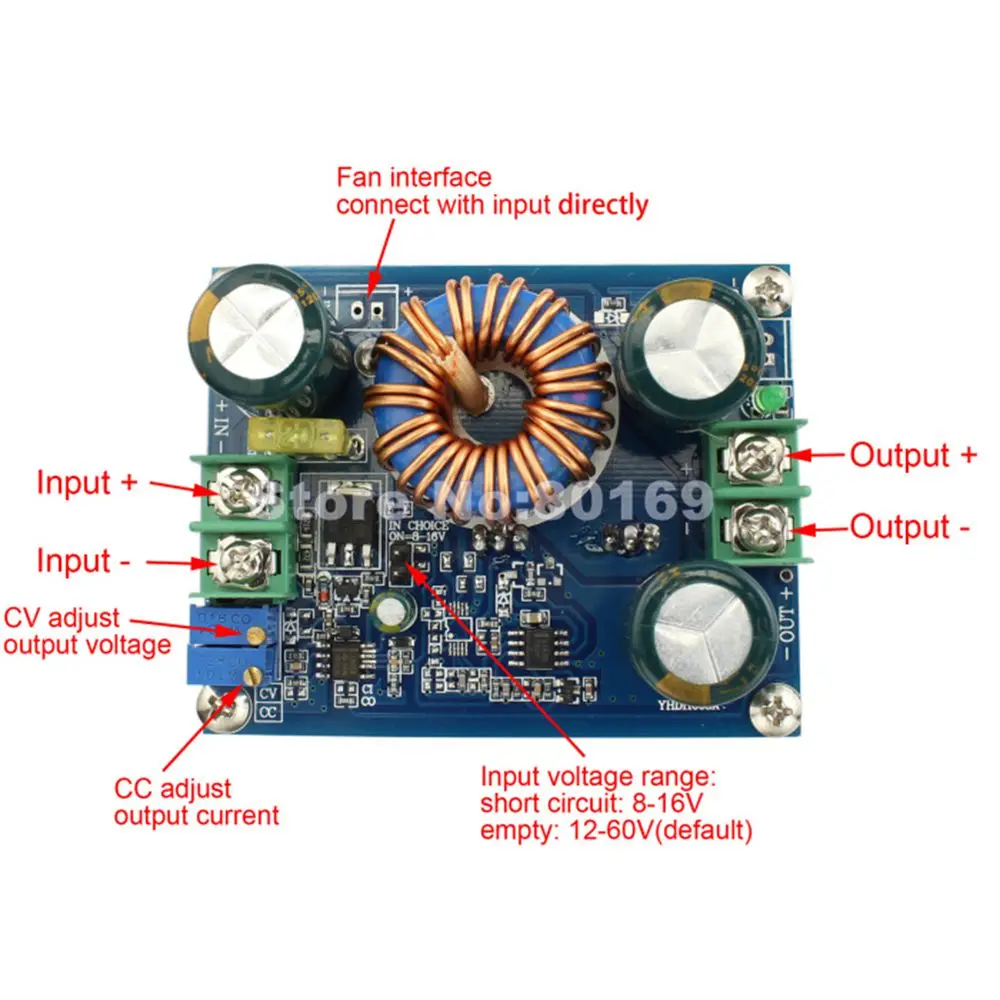

Модуль высокой мощности 600 Вт Входное напряжение: 12-60 в или 8-16 В на выбор Широкое Выходное напряжение (12-80 в), регулируемое Регулируемый выходной ток (0,1-12a) Высокая эффективность Ультра-Малое падение напряжения Модуль параметры: Свойства модуля: неизолированный модуль повышения мощности (BOOST) Входное напряжение: два диапазона входного напряжения, выбор (выбор с перемычкой на плате) 1). Вход 8-16 В (в этом режиме ввода, пожалуйста, не входное напряжение, в противном случае он будет гореть модуль) 2). 12-60 в вход (по умолчанию) Ток на входе: 16 А (макс.) повышает теплоотвод, когда ток превышает 10 А Статический ток: 15 мА (от 12 В до 20 в. Выходное напряжение, статический ток будет увеличиваться немного) Выходное напряжение: 12-80 в (непрерывная регулировка) (выход по умолчанию около 19 в) Выходной ток: макс. 12 А, если более 10 А, пожалуйста, увеличьте теплоотвод (чем выше напряжение выпадения, тем меньше ток) Постоянный ток диапазон: 0,1-12A Выходная мощность: = входное напряжение * 10 А, например: вход 12 В * 10 А = 120 Вт, вход 24 в * 10 А = 240 Вт, вход 36 В * 10 А = 360 Вт, вход 48 в * 10 А = 480 Вт, вход 60 в * 10 А = 600 Вт. Если вам нужно больше мощности, два модуля могут быть использованы одновременно, например, если вам нужен выход 15 А, затем подключите два модуля одновременно, ток каждого модуля, установленный на 8А, затем в порядке. Рабочая температура: от-40 °C до + 85 °C (если температура слишком высокая, пожалуйста, увеличьте теплоотвод) Рабочая частота: 150 кГц Эффективность преобразования: до 95% (влияет на входное напряжение, выходное напряжение, ток и выпадение напряжения) Рабочая рябь: около 100 мВ Скорость регулирования нагрузки: около 0.2% Уровень регулирования напряжения: около 2% Защита от перегрузки по току: Да (вход превышает 17 а, автоматически уменьшает выходное напряжение, возможно, есть ошибки) Защита от короткого замыкания: Да (вход с 20 А предохранителем), двойная защита цепи, более безопасная. Защита от обратной полярности на входе: нет, (при необходимости, добавьте один диод в серии) Выход препятствует обратному потоку: да, нет необходимости добавить диод для предотвращения обратного потока для зарядки. Установка: два винта 3 мм Проводка: клеммы, без сварки. Размер: 76 мм (Д) x 60 мм (Ш) * 56 мм (в комплекте высота радиатора) Вес нетто: 205 г Область применения: Регулируемый источник питания, только 12 В вход, выход 12-80 В регулируется. Блок питания для вашего электронного устройства, в соответствии с вашей Системой, может установить выходное напряжение. Как источник питания транспортного средства, блок питания для ноутбука/PDA и т. Д. DIY мобильный источник питания для ноутбука, с 12 В высокой емкости, литиевая батарея, путешествия, не волнуйтесь. Регулятор солнечных батарей. Зарядное устройство для аккумулятора. Диск высокой мощности Светодиодный. Инструкции по уходу за изделием Выберите Диапазон входного напряжения. Диапазон входного напряжения по умолчанию составляет 12-60 В. Если вам нужен вход 8-16 в, пожалуйста, короткое подключение перемычки на плате
Метод регулировки тока на выходе:

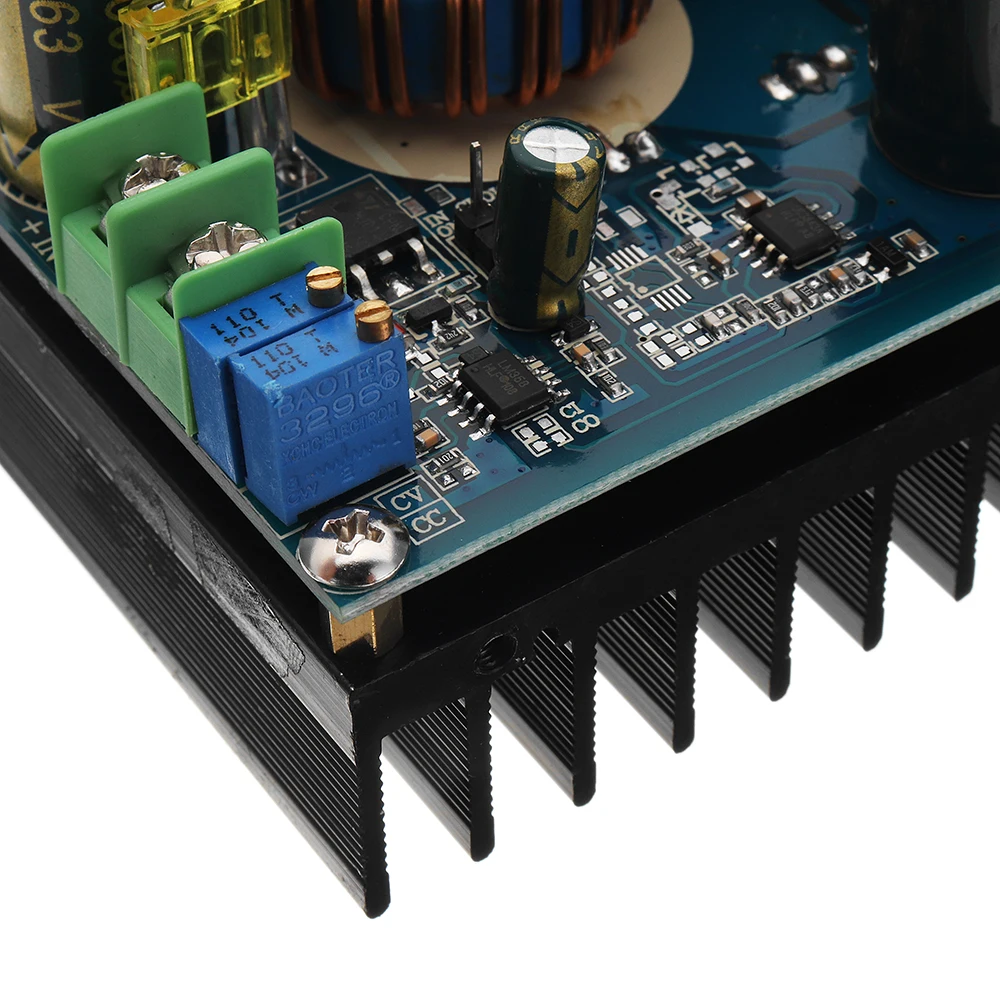

Отрегулируйте потенциометр CV, в соответствии с вашим аккумулятором или светодиодный, установите значение напряжения на выходе, чтобы соответствовать вашим нуждам. Против часовой стрелки Отрегулируйте потенциометр CC, около 30 кругов, сделайте выходной ток минимального. Подключите светодиодный, Отрегулируйте потенциометр CC до нужного тока. При зарядке аккумулятора сначала аккумулятор должен полностью разряжаться, затем подключиться к выходу, Отрегулируйте потенциометр CC до нужного тока. (Необходимо использовать полностью разряженный Аккумулятор для установки, в противном случае неточность. Поскольку чем больше заряда батареи остается, тем меньше ток заряда.) Пожалуйста, не используйте короткое замыкание для регулировки тока, потому что специальная структура цепи преобразователя boost не может регулироваться таким образом. Посылка включает в себя: 1 x DC-DC повышающий преобразователь постоянного тока модуля 600W
