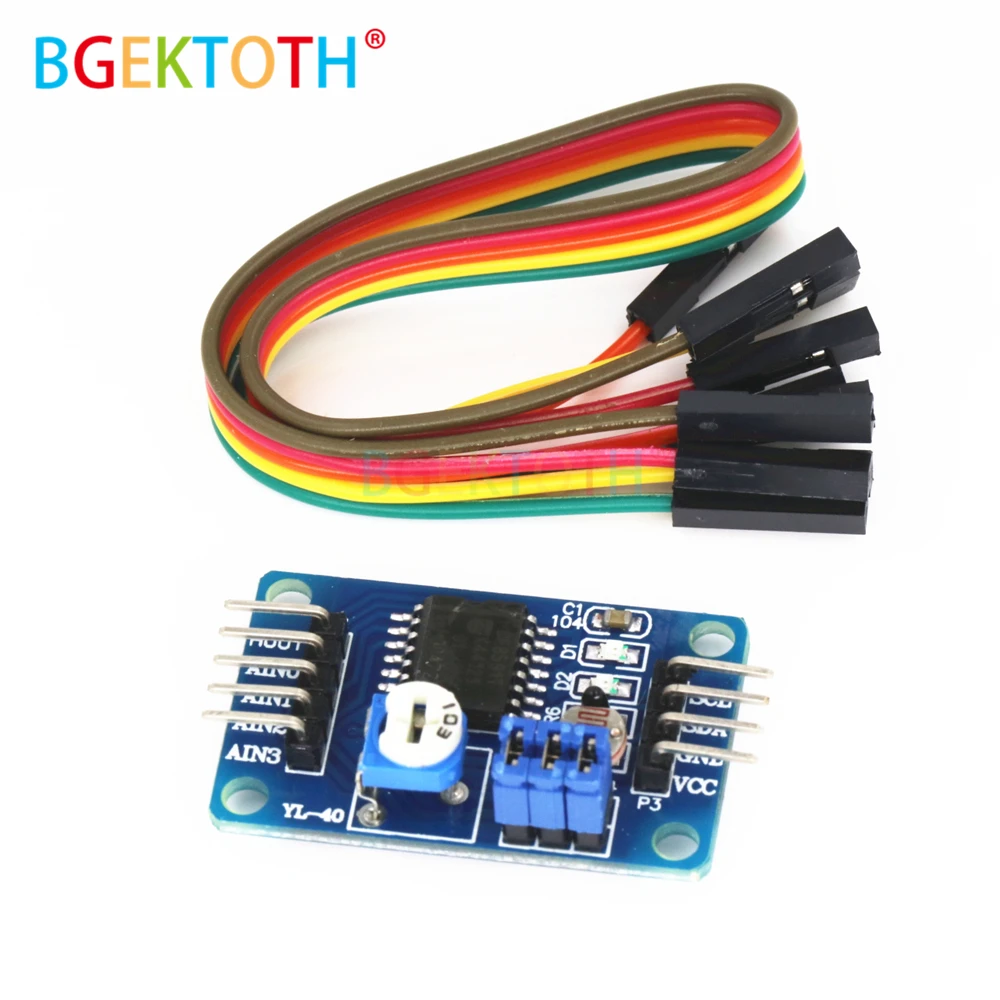

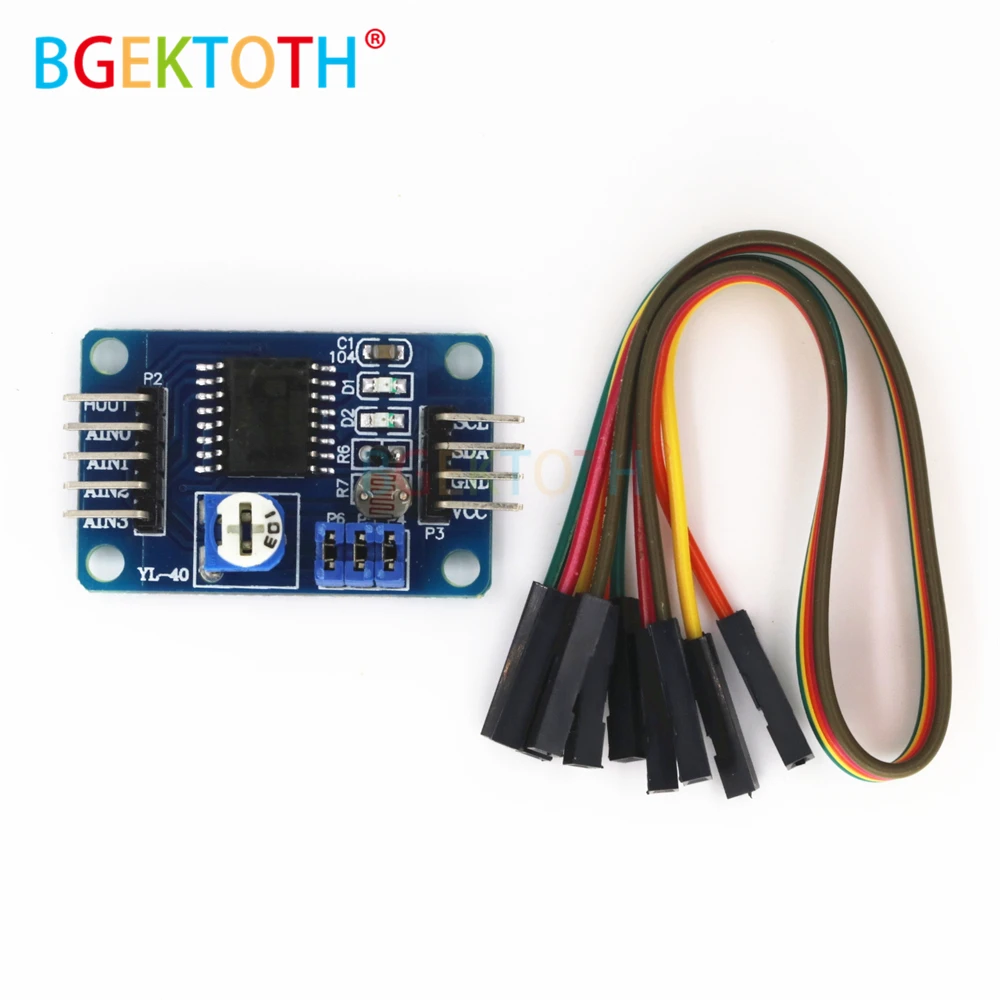

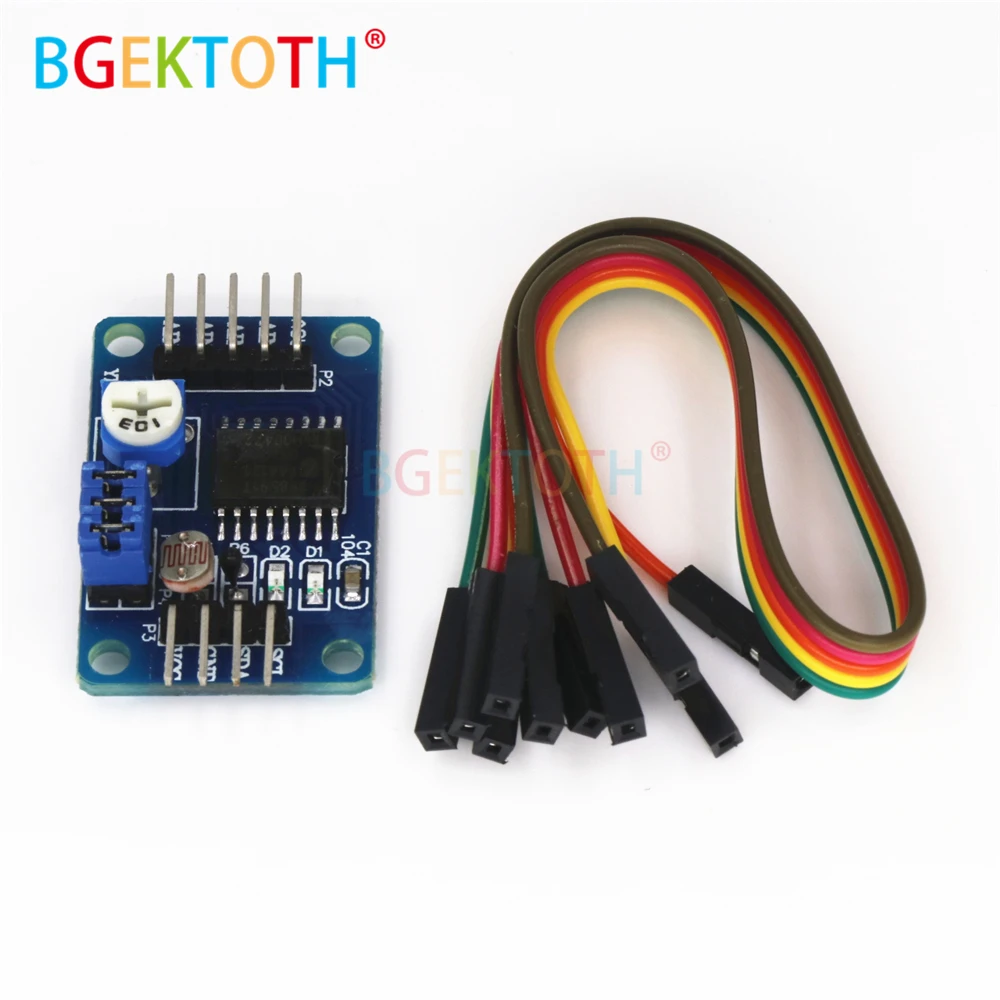

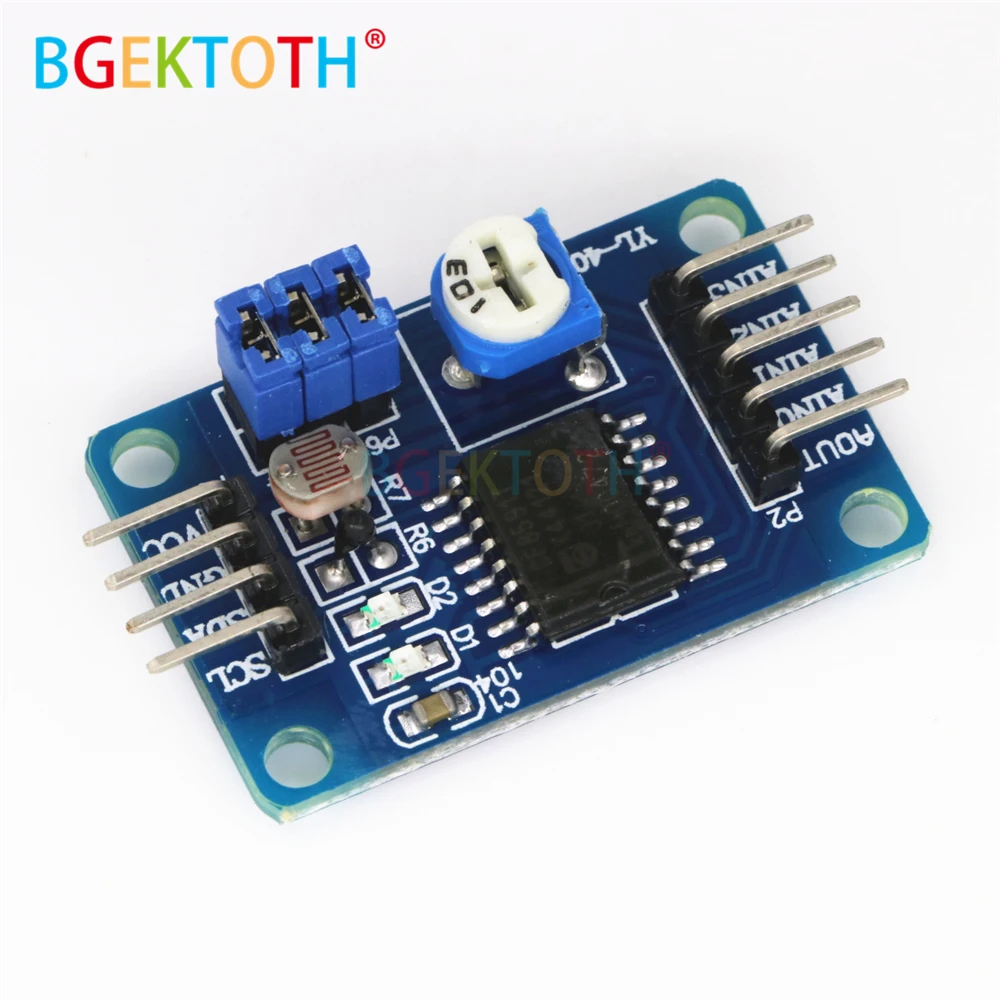

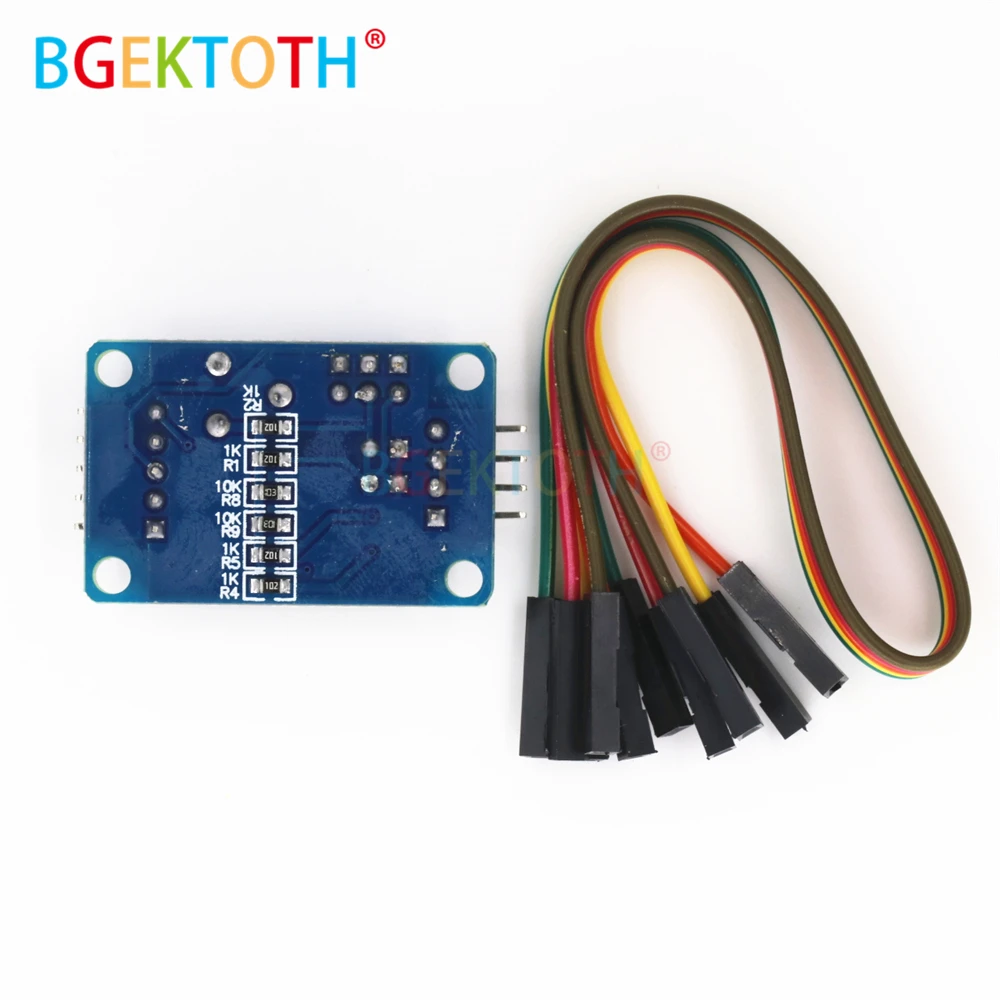

PCF8591 AD/DA модуль преобразователя аналого в цифровое преобразование для платы I2C

PCF8591 AD/DA модуль преобразователя аналого в цифровое преобразование для платы I2C

Single-Поставка Операция

PCF8591 диапазон рабочего напряжения 2,5 до 6В

Низкий Ток холостого хода

Через последовательный вход/выход шины I2C

PCF8591 по 3 адресные контакты

Определенная частота дискретизации PCF8591 I2C шины

4 аналоговых входа программируемые в качестве односторонних или дифференциальных входов

Автоматическая инкрементный выбор канала

PCF8591 диапазон аналогового напряжения от VSS до VDD

PCF8591 встроенный трек и цепь удержания

8-битный последовательного приближения аналого-цифрового преобразователя

Через аналоговый выход DAC усиление

Описание модели:

1. Чип модуля с использованием PCF8951

2. Модуль поддерживает ввод внешнего напряжения (диапазон входного напряжения 0-5 В)
3. Три модуля интегрированы фоторезистор поглощающая среда через AD интенсивность точный числовой
4. Модули интегрированы Термистор, может улавливать точное значение температуры окружающей среды через AD
5. Пятимодульный интегрированный 1 канал 0-5 в Ввод напряжения (синий потенциометр для регулировки входного напряжения)
6. Модули с индикатором питания (на модуле после включения индикатора питания)
7. Модули с выходной индикаторной платой DA модуль выходного индикатора DA выходное напряжение интерфейса DA достигает определенного значения, напряжение чем больше яркость света, тем более очевидна;
8. Модуль размер печатной платы: 3,6 см * 2,3 см
9. Стандартный двухсторонняя, толщина листа 1,6 мм, раскладка клавиатуры приятная в окружении сквозных отверстий, отверстие: 3 мм, удобный фиксированный

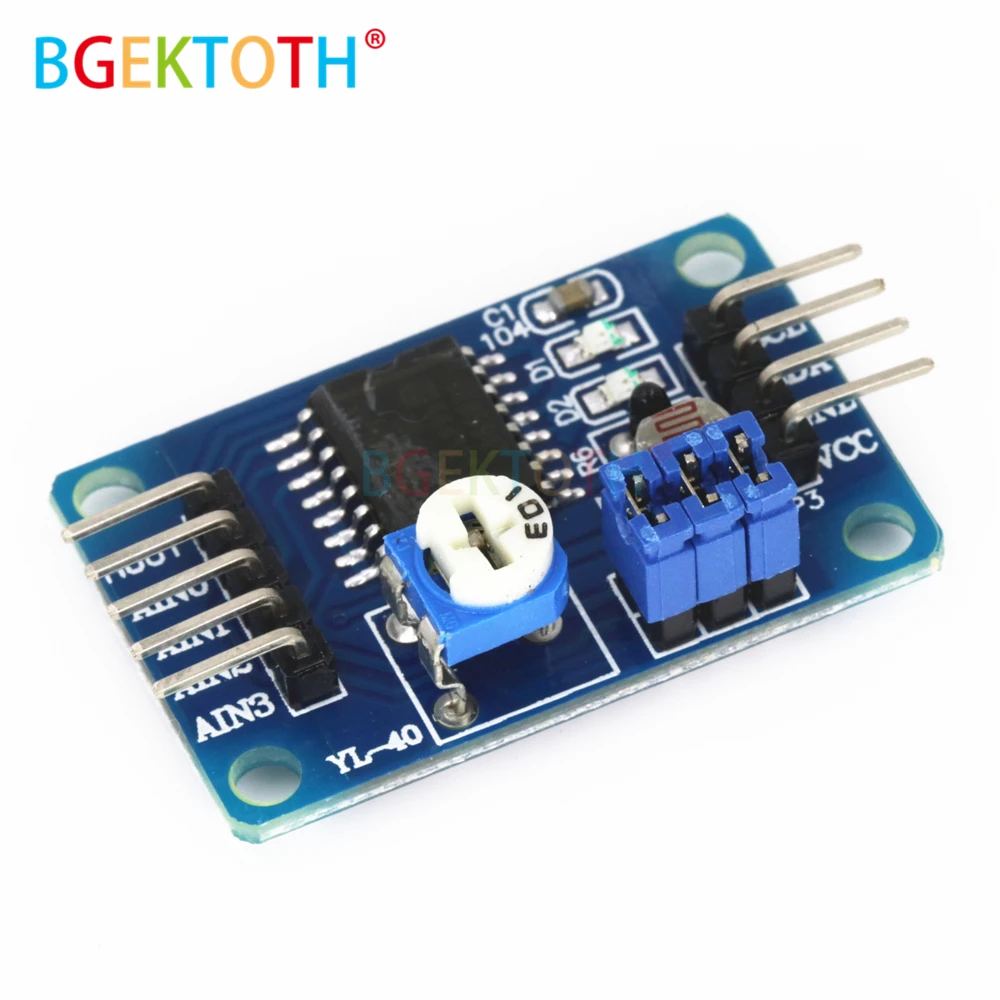

Модуль интерфейса:

Модуль слева и справа, соответственно, увеличения доступного пространства 2-способ контактный интерфейс, соответственно, следующим образом:
Выходной интерфейс левого чипа AOUT DA
Аналоговый входной интерфейс чипа AINO.
AIN1 чип аналоговый входной интерфейс
AIN2 чип аналоговый входной интерфейс
AIN3 чип аналоговый входной интерфейс
Правая сторона интерфейса SCL IIC clock для доступа к порту микроконтроллера IO
Цифровой интерфейс SDA IIC, подключенный микроконтроллер IO port
GND модуль к внешнему
Внешний интерфейс источника питания VCC 3,3 v-5 v

Модуль красный джемпер инструкции для использования
Модуль три красная крышка короткого замыкания, соответственно, роль:
P4 подключен к перемычке P4, выберите цепь доступа термистора
P5 подключен к перемычке P5 для выбора схемы доступа к фоторезистору
P6 подключен к перемычке P6, чтобы выбрать 0-5 в Регулируемое напряжение цепи доступа

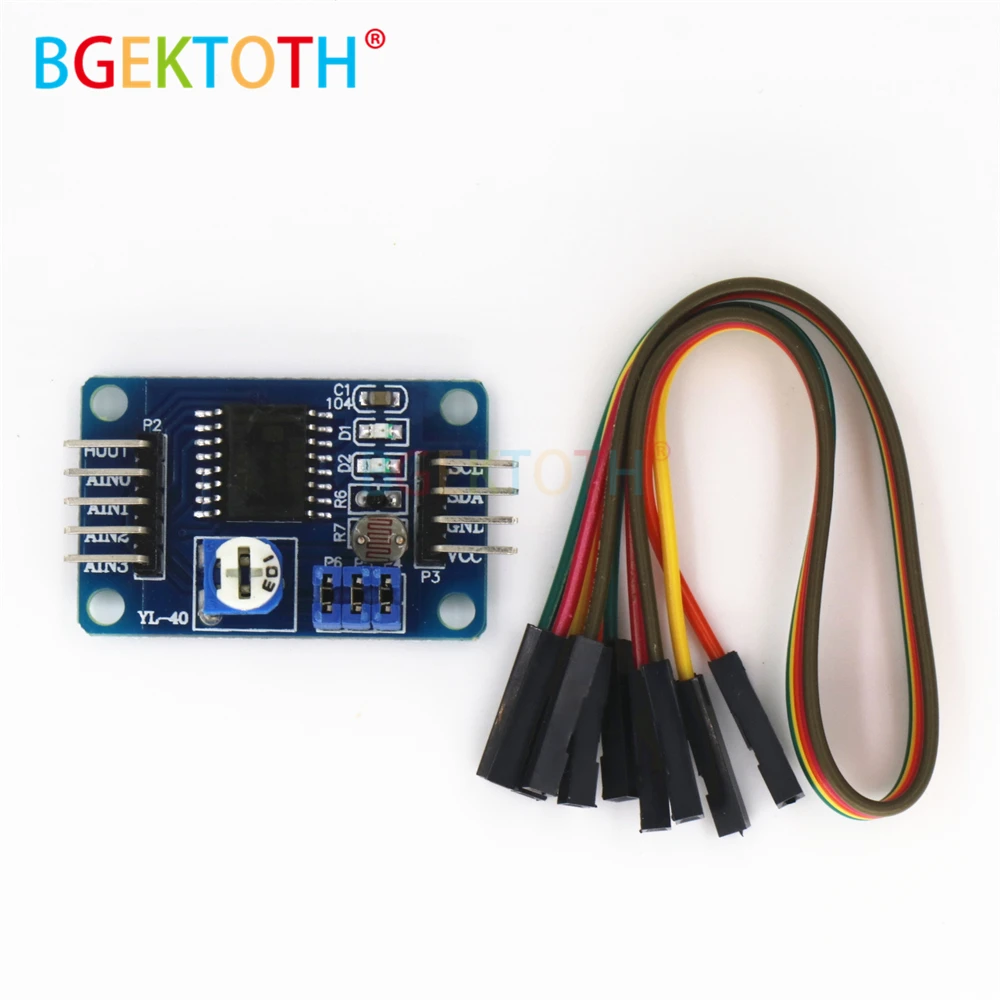

Содержимое упаковки:

1x датчик света (высококачественный продукт)
5x20 см DuPont кабели
