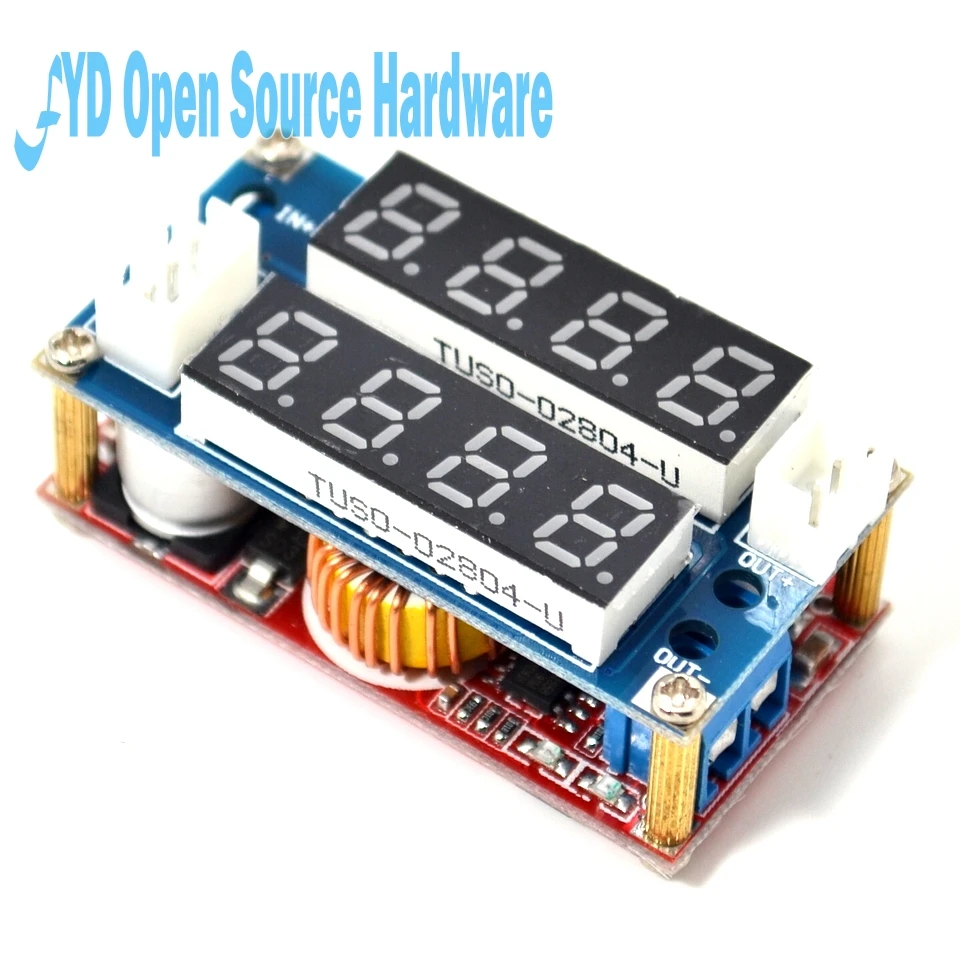

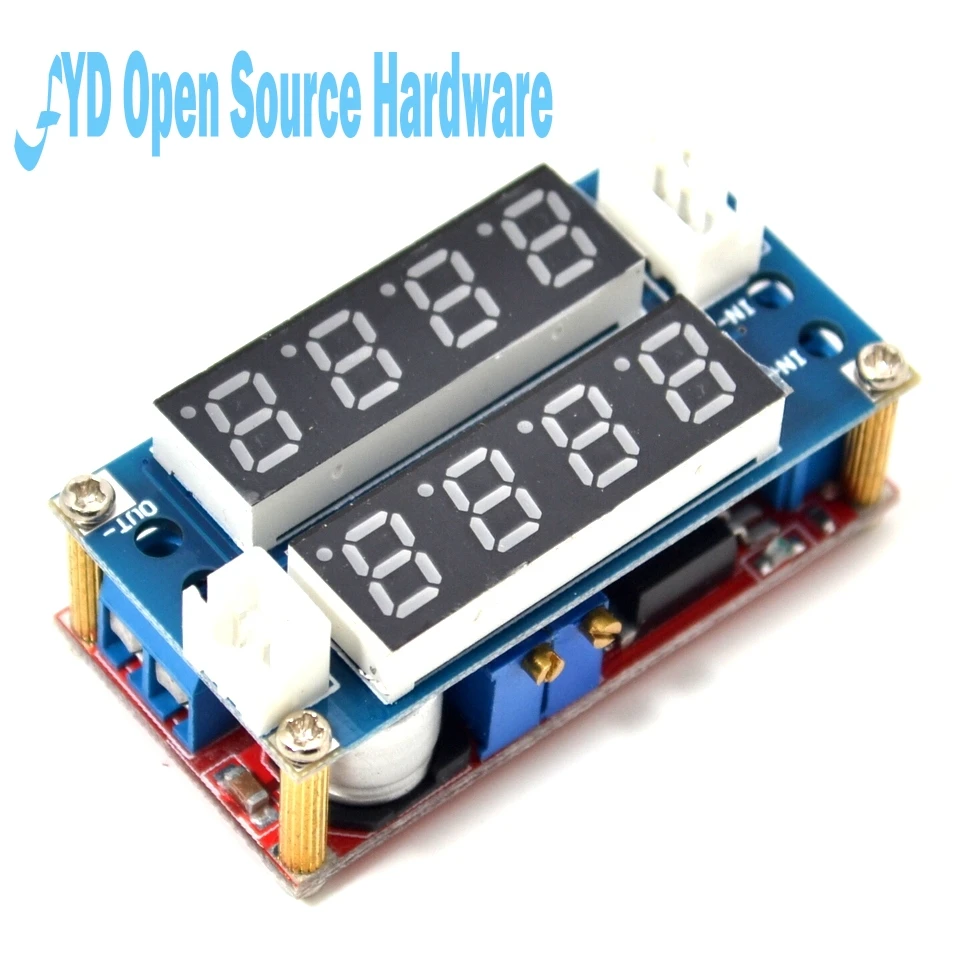

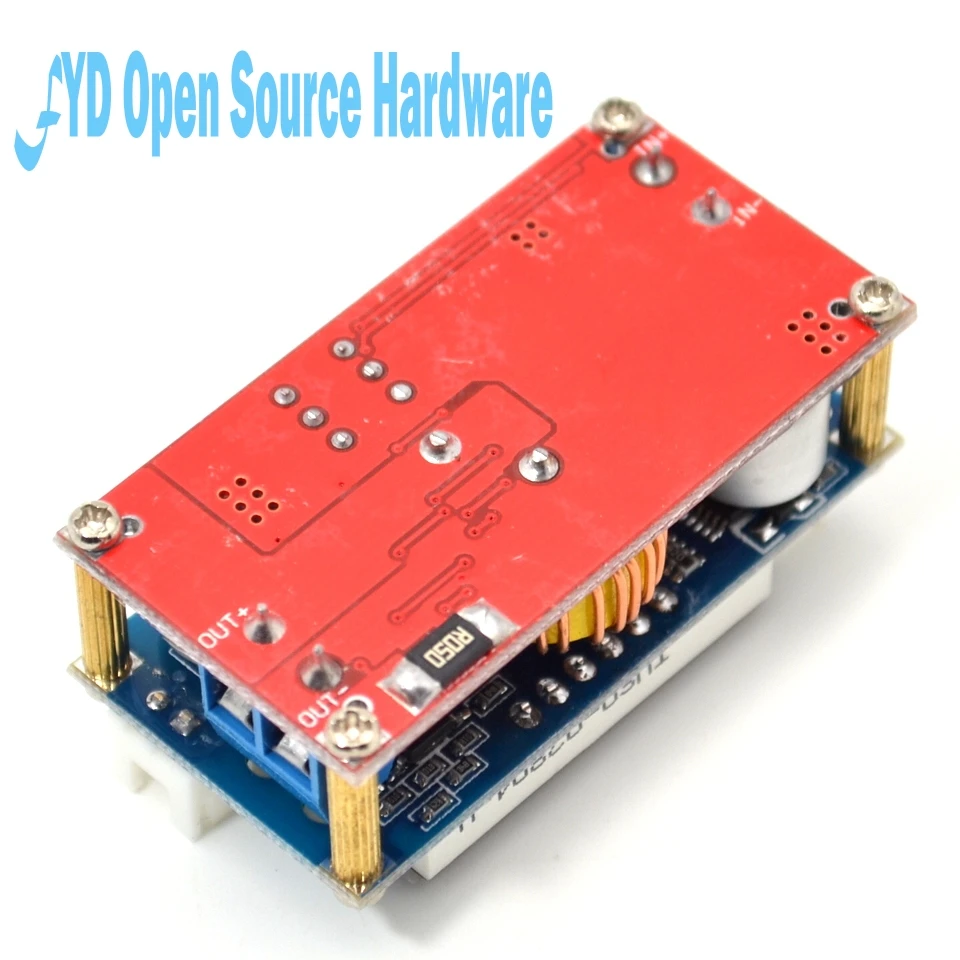

1 шт. 5A светодиодный драйвер постоянного тока напряжения с литий ионным током и

1 шт. 5A светодиодный драйвер постоянного тока напряжения с литий ионным током и

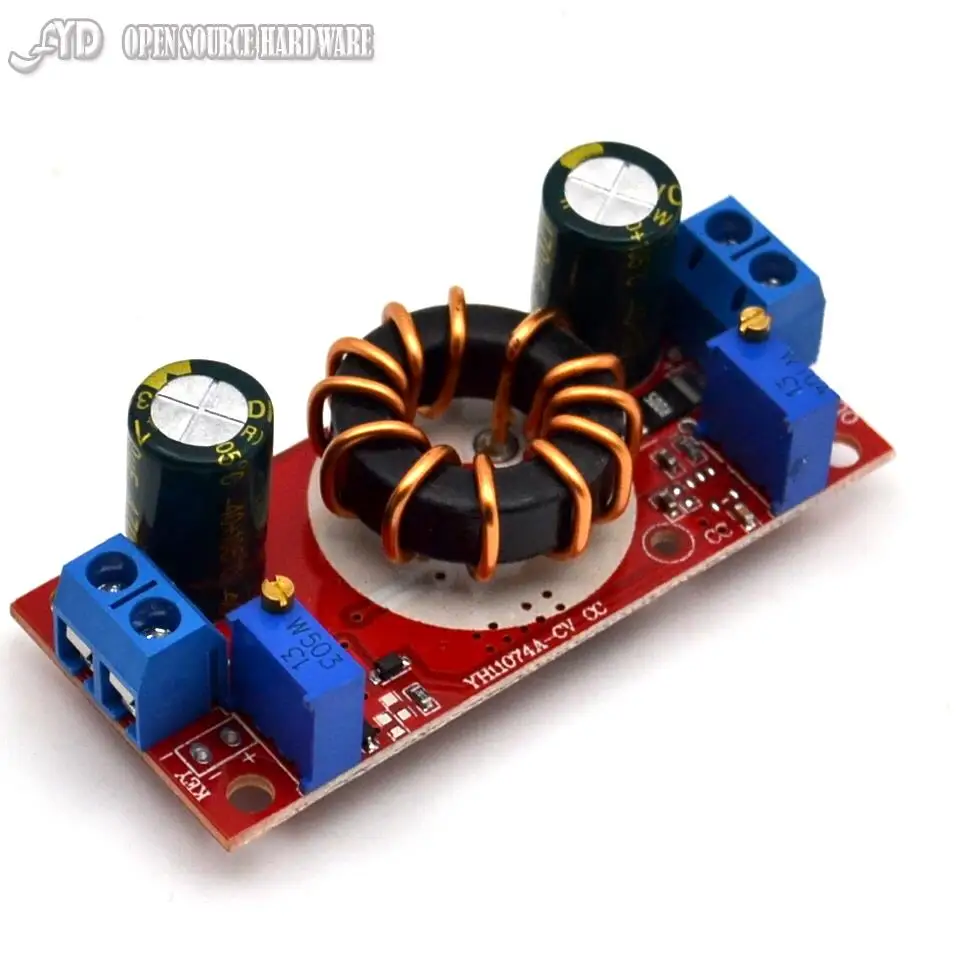

★Модуль является регулируемым понижающим модулем, вы можете настроить модуль, регулируя выше синий тонущий резистор для изменения выходного напряжения. Входное и выходное напряжение 1 в, минимальное выходное напряжение 0,8 В.

★Вход-(входной отрицательный), вход + (входной положительный), выход-(выходной отрицательный), выход + (выходной положительный), отмеченный на модуле, должен быть подключен правильно. В противном случае модуль может быть поврежден.

★Батарея зарядки Применение:
1. Определите поплавковое напряжение и ток заряда, который нужно зарядить батарею, входное напряжение модуля;
2. Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение до 5 В или около того.
3. С мультиметром 10А ток блок выход короткого замыкания Измерение тока, при регулировке потенциометра постоянного тока для вывода тока до заданного значения тока заряда;
4. Зарядный ток лампы включения в 0,1 раз превышает ток заряда по умолчанию (значение постоянного тока).
5. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение доходило до поплавкового напряжения;
6. Подключите аккумулятор и попробуйте зарядить.
(1,2, 3,4, 5 шагов для модуля входной мощности, выход не подключен к батарее.)

★Светодиодный привод постоянного тока для использования:
1. Определите рабочий ток и максимальное рабочее напряжение, которое нужно водить светодиодный;
2. Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение до 5 В или около того.
3. С помощью мультиметра 10A ток блок выходной ток короткого замыкания Измерение тока, и Отрегулируйте потенциометр постоянного тока для выходного тока, чтобы достичь заданного светодиодный рабочий ток;
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло самого высокого рабочего напряжения светодиодный;
5. Подключите светодиодный, испытательный аппарат.
(1,2, 3,4 шагов для модуля входной мощности, выход без нагрузки светодиодный свет.)

★Связь протокол Описание:
1. Этот модуль имеет функцию связи с компьютером. Может облегчить компьютер для чтения данных о токе модуля и напряжении,

2. поскольку выход модуля является ttl уровнем, для достижения и компьютерной связи, но также уровень преобразования обратно в компьютер может определить уровень RS232, необходимо использовать этот модуль cp2102 usb transfer ttl для достижения преобразования.

3. Протокол связи:

Скорость передачи: 9600 бит/с

BB CC ADDR 00 XX CRC (Текущая команда возврата)

BB CC ADDR 01 XX CRC (команда возврата напряжения)

В том числе

BB CC для заголовка (2 байта)

ADDR-это адрес модуля (1 байт)

00-текущая Команда чтения (1 byt01-команда считывания напряжения (1 байт)

XX любое значение (2 байта)

Проверка CRC (1 байт)
