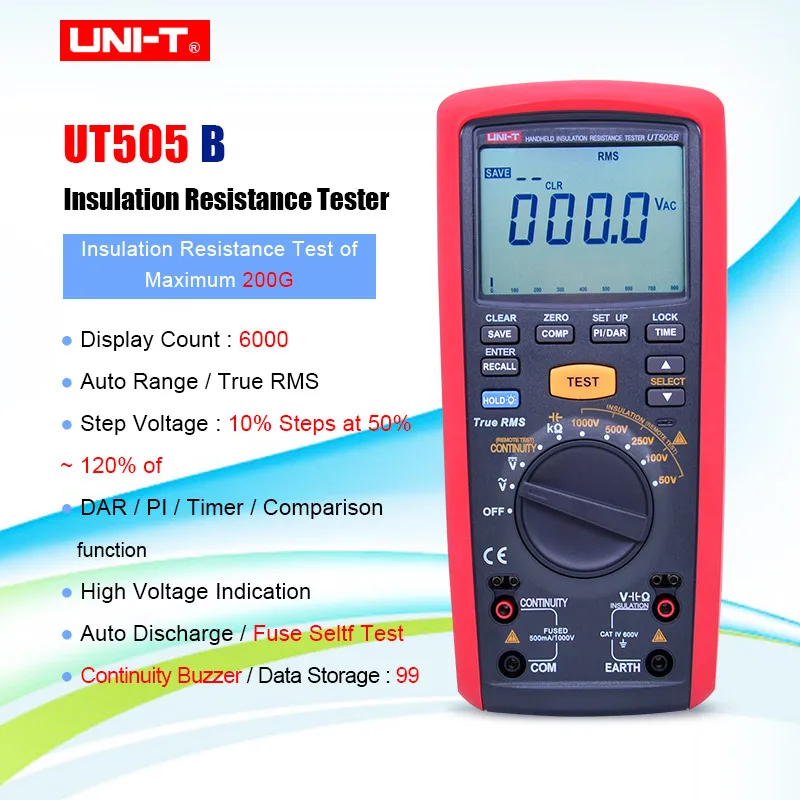

UNI T UT505B 1000 В 200 г Ом истинное среднеквадратичное значение Ручной цифровой
15 976,74 руб.
Новое поступление

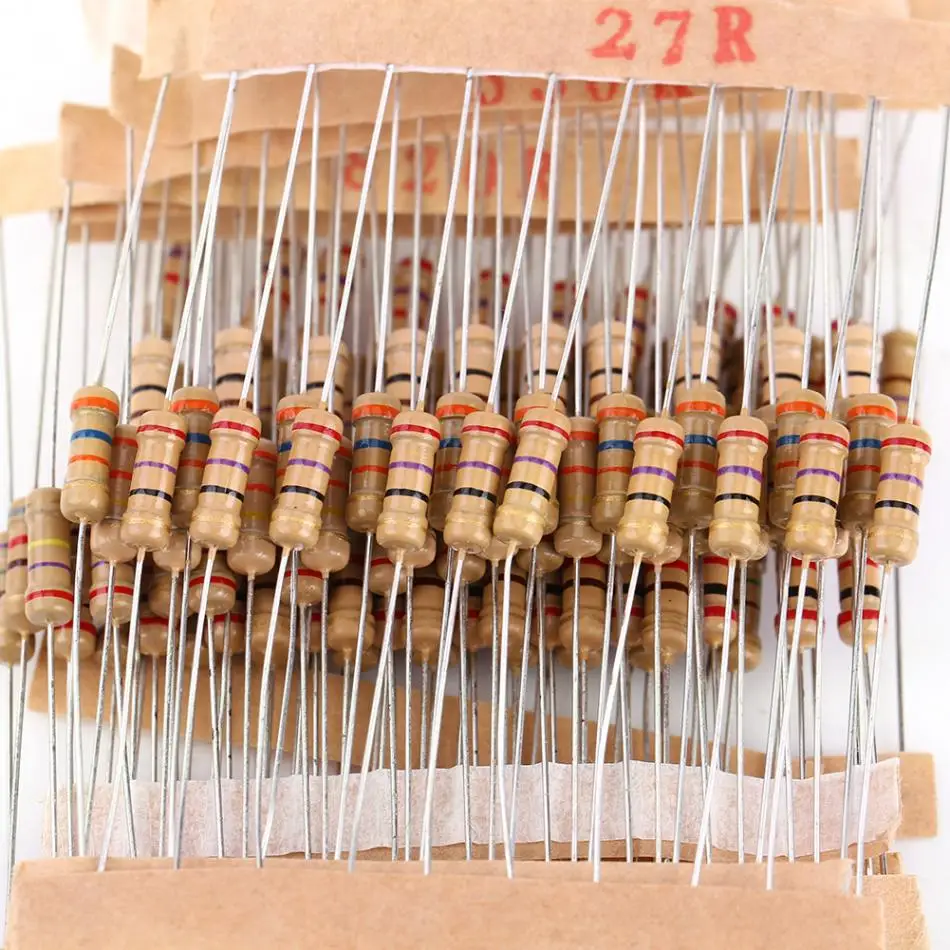

1000 шт. резисторы 100 упаковок сопротивления спецификации 1/2W1 10M Ом углеродная
978,50 руб.

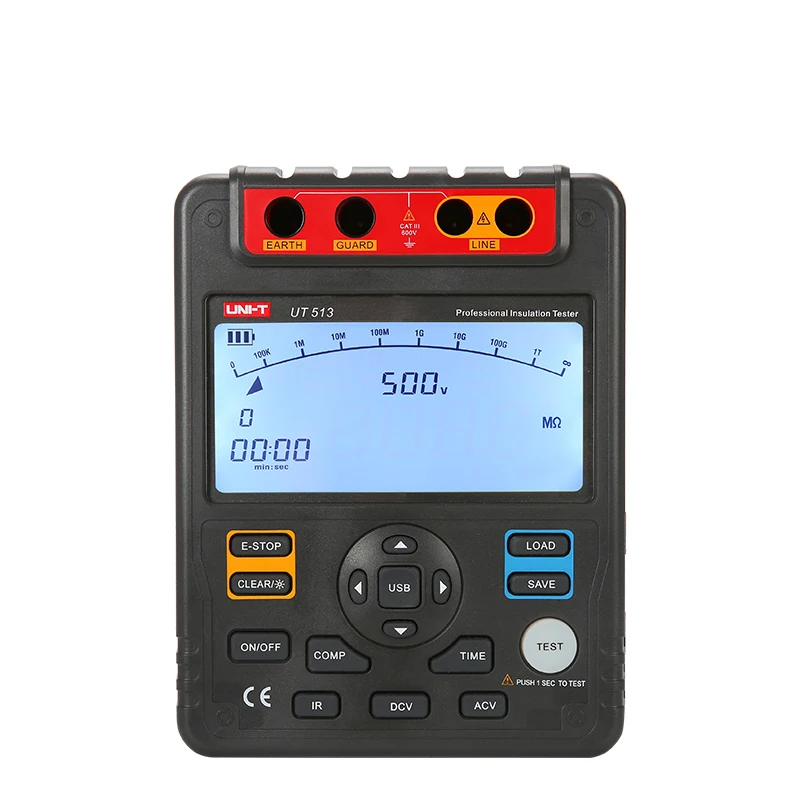

Φ UT513 Megohmmeter вольтметр с автоматическим диапазоном 5000V 1000 w/USB интерфейс|auto range|uni-t
28 892,97 руб.

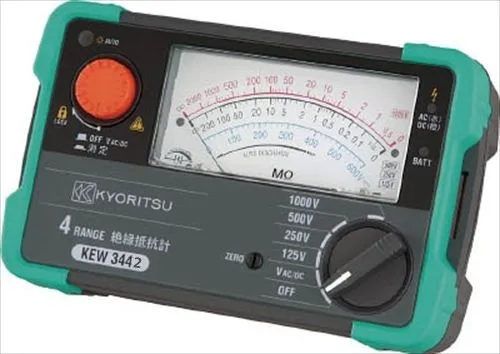

Аналоговый тестер сопротивления изоляции KYORITSU KEW3442 3 диапазона 125 В/250 В/500 В/1000
51 269,04 руб.

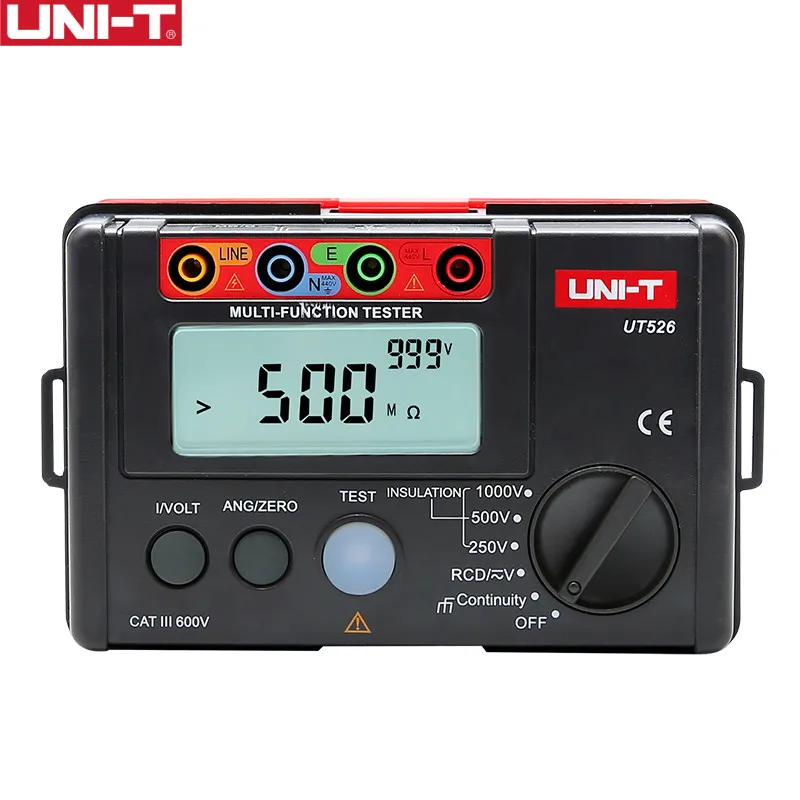

UNI T UT526 Многофункциональный цифровой электросчетчик электрическая изоляция
17 934,49 руб.
Высокое качество тестер сопротивления изоляции RK2681A простота в эксплуатации
30 880,48 руб.
Цифровой мультиметр UNI T UT526 тестер электрической изоляции|uni-t ut526|insulation testerdigital
14 092,66 руб.
Измерительный диапазон 0 4 ком 100 групп запись данных с подсветкой MASTECH MS2302
13 404,36 руб.
Характеристики

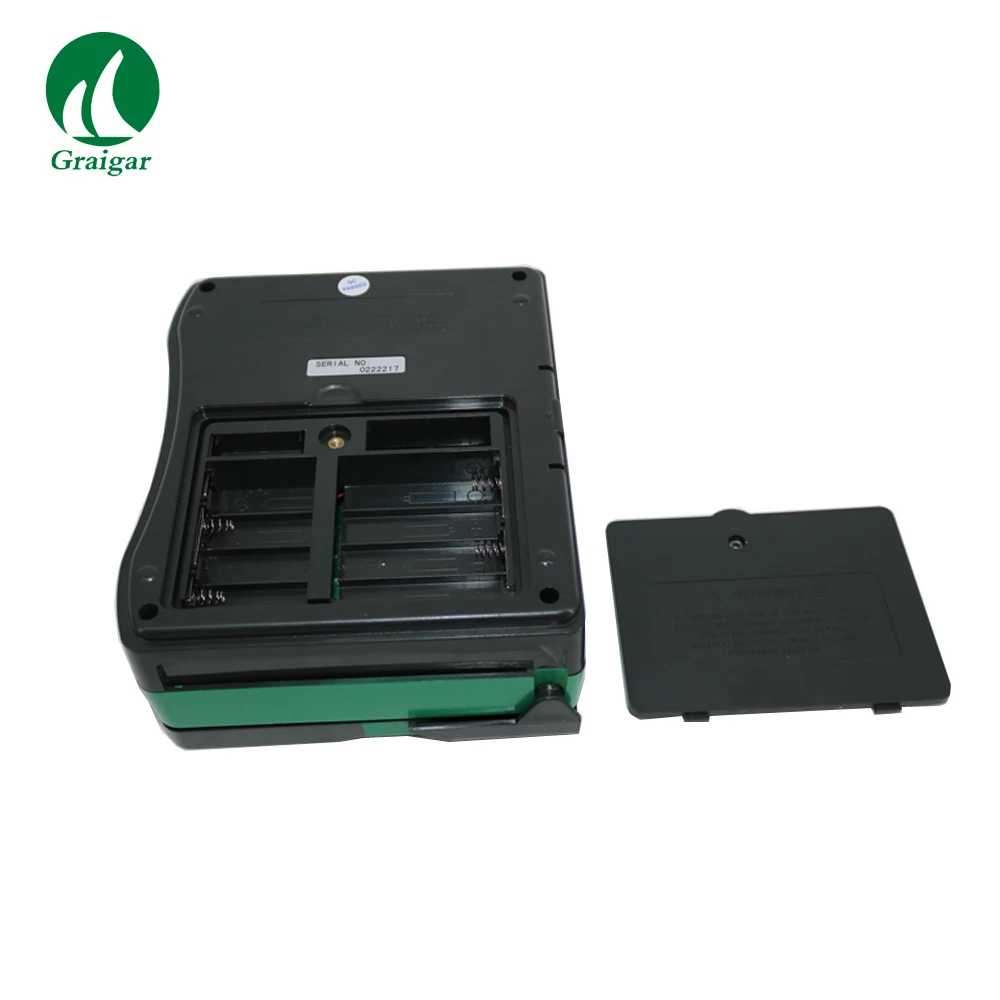

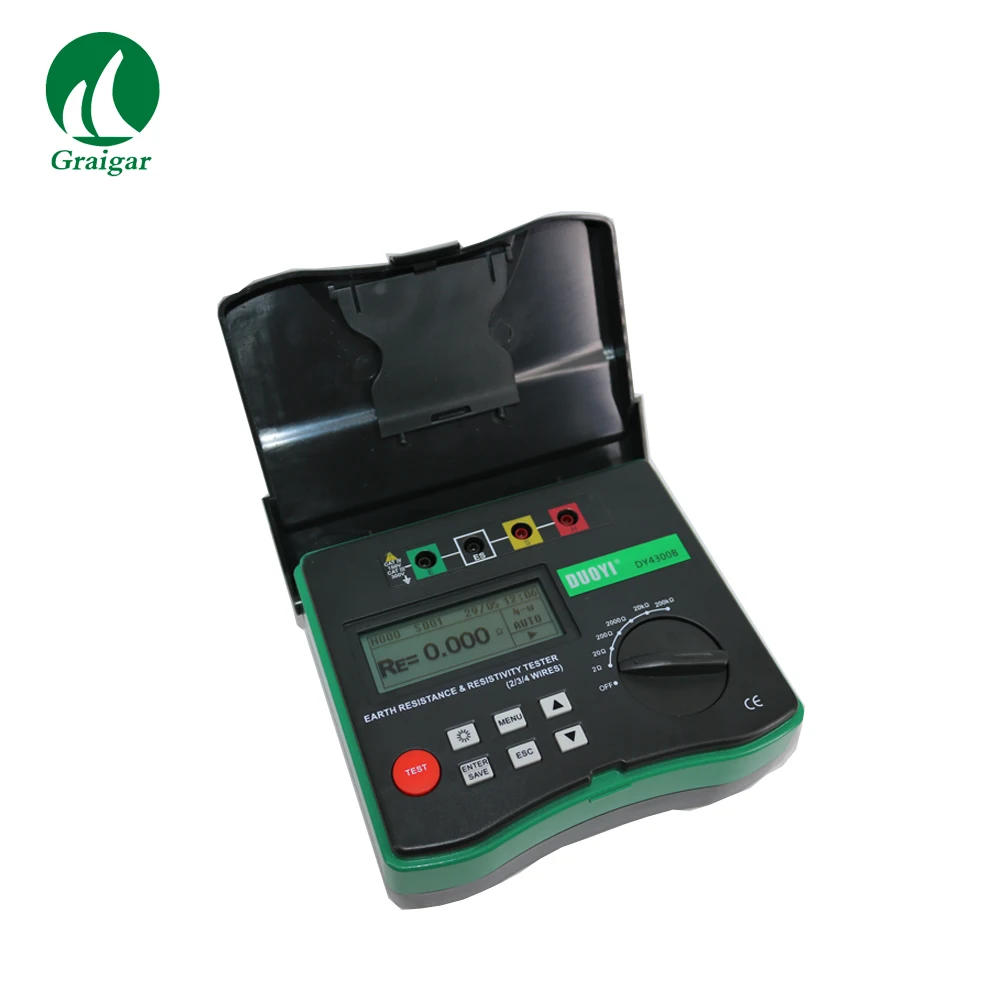

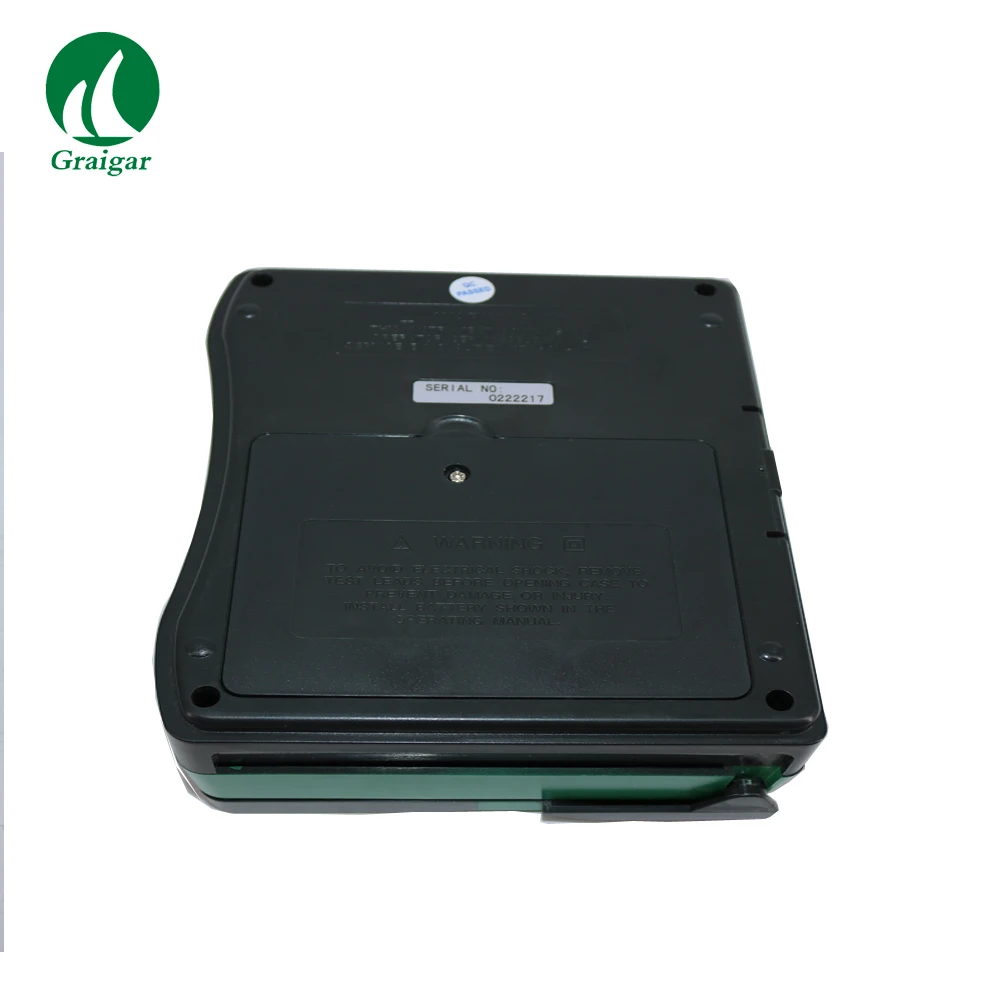

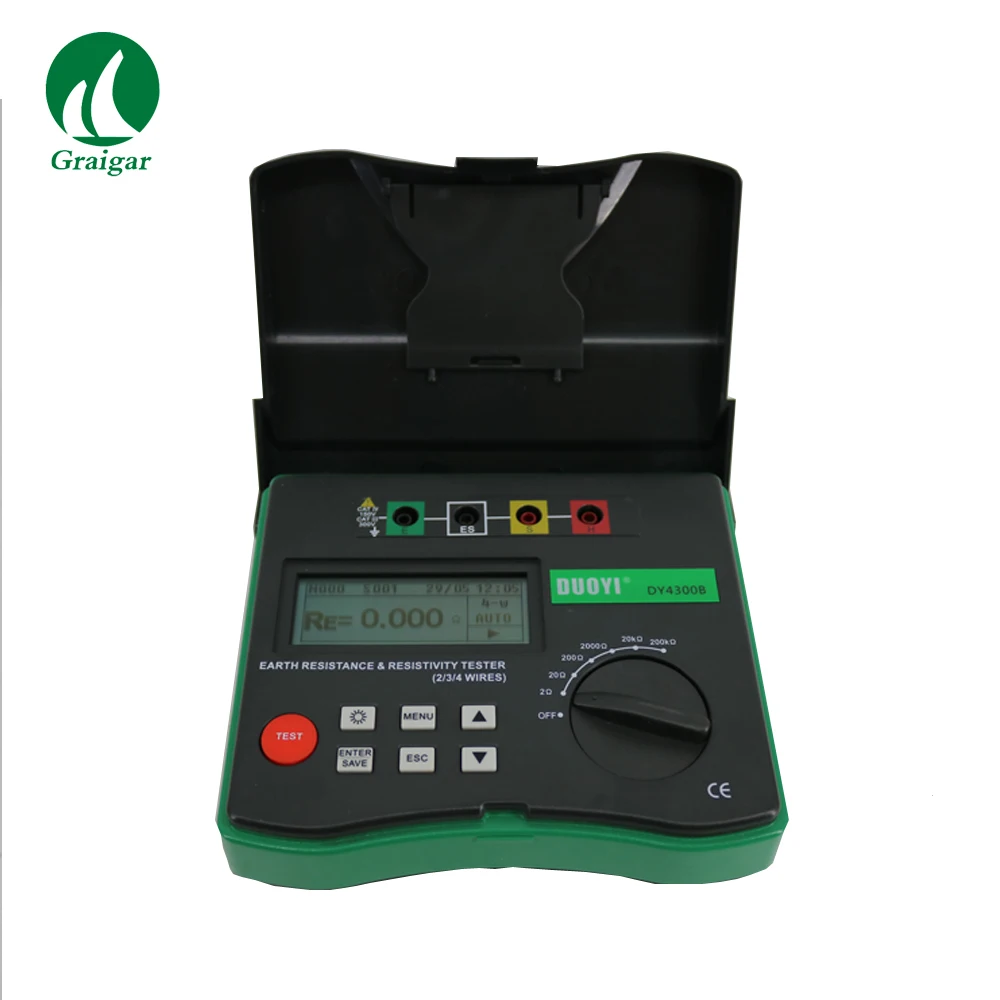

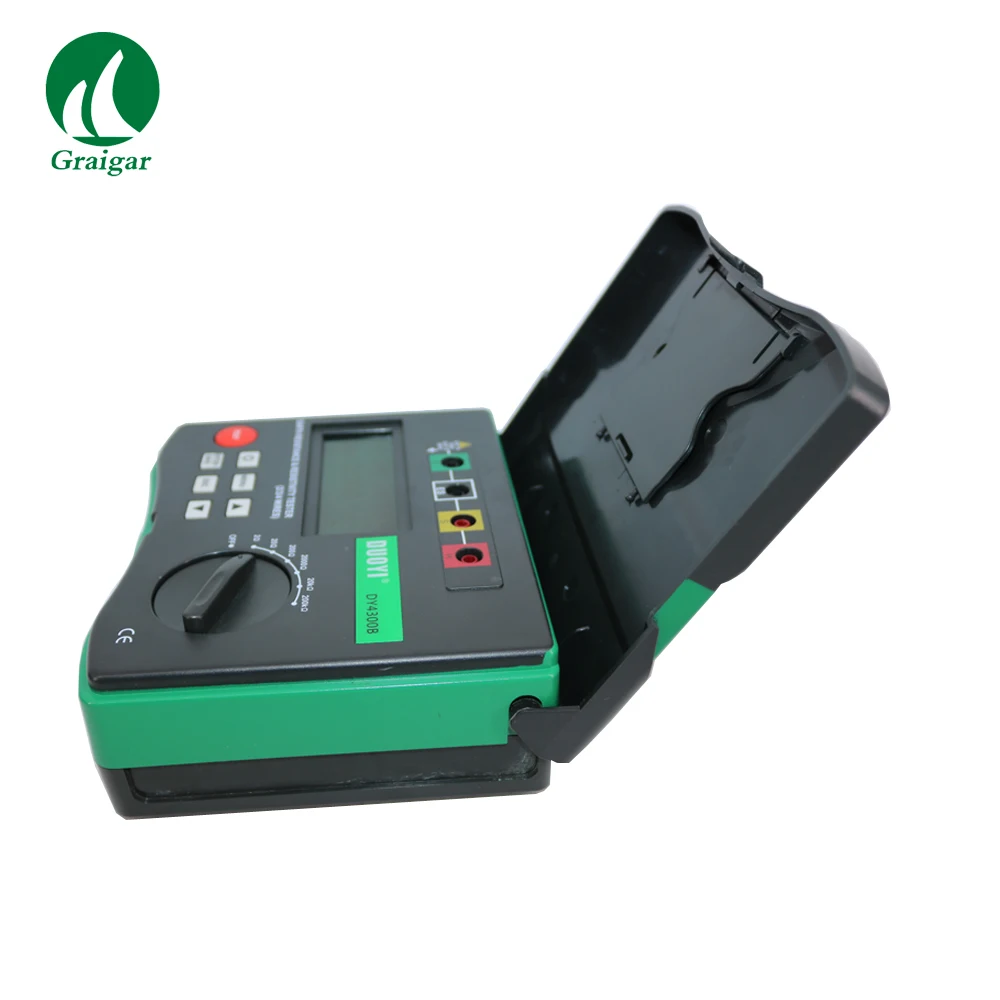

Прибор для измерения сопротивления грунта DY4300B|Измерители сопротивления| |
История изменения цены
*Текущая стоимость 17 814,69 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-23-2026 | 21199.74 руб. | 22259.33 руб. | 21729 руб. |
| Feb-23-2026 | 21021.97 руб. | 22072.51 руб. | 21546.5 руб. |
| Jan-23-2026 | 17636.56 руб. | 18518.19 руб. | 18077 руб. |
| Dec-23-2025 | 20664.30 руб. | 21697.76 руб. | 21180.5 руб. |
| Nov-23-2025 | 17992.56 руб. | 18892.66 руб. | 18442 руб. |
| Oct-23-2025 | 20308.69 руб. | 21323.20 руб. | 20815.5 руб. |
| Sep-23-2025 | 20130.34 руб. | 21137.79 руб. | 20633.5 руб. |
| Aug-23-2025 | 19952.69 руб. | 20950.48 руб. | 20451 руб. |
| Jul-23-2025 | 19774.6 руб. | 20763.62 руб. | 20268.5 руб. |
Описание товара

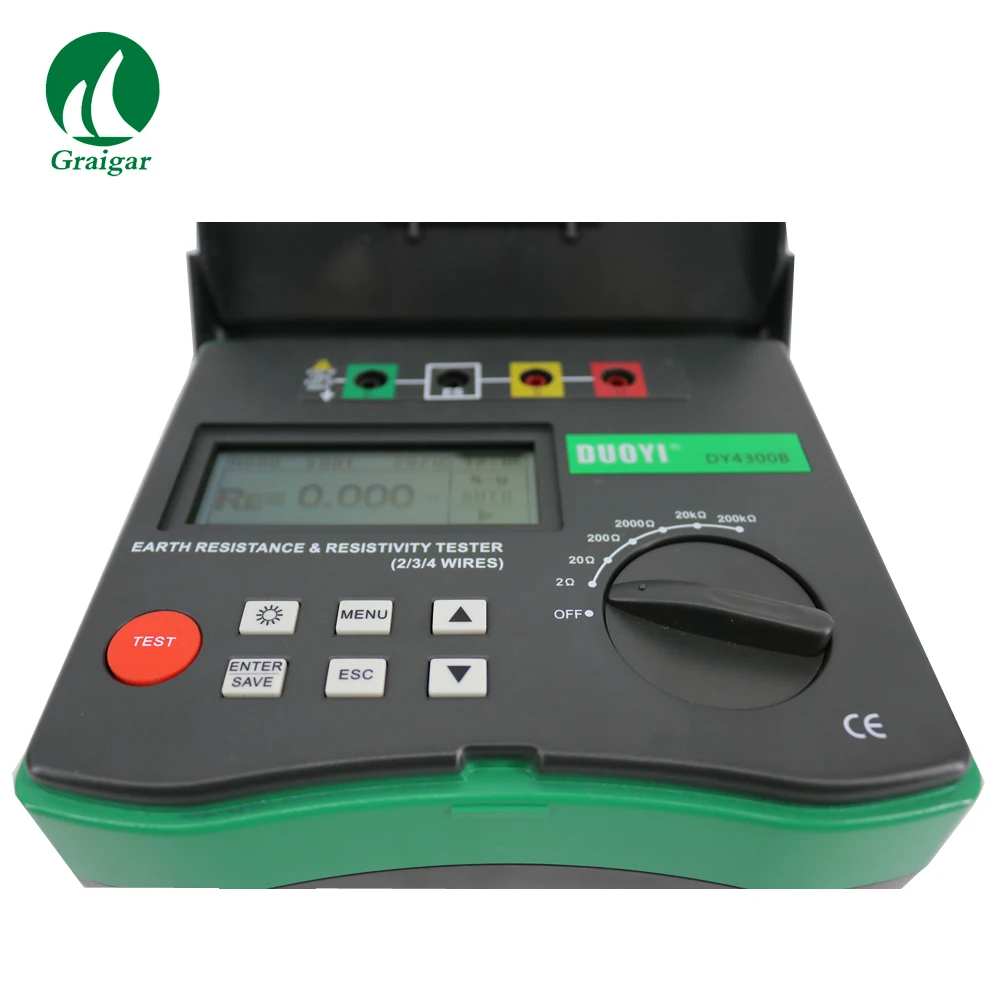

DY4300B заземление сопротивление и сопротивление почвы тестер измерения от 0 до 209,9 ком
1. Особенности:
4-полюсный автоматический сопротивления заземления измерения 0 до 209.9kΩ с мин. Разрешение 0.001Ω
Автоматическое Измерение удельного сопротивления почвы от 0 до 1999kΩm
Серия помех напряжение Усть (только переменного тока) 0 ~ 50,9 Vrms
Измеряет частоту 400 ~ 500 Гц
Измеряющее напряжение Um опционально/Авто-выбранный 10Vrms 94Hz, 105Hz, 111Hz, 128Hz
Максимальный тестовый ток 80 мА
Метод предварительной фильтрации на основе FFT (быстрое преобразование Фурье) уменьшает помехи
Компенсация остаточного сопротивления Rk
Память данных 1000 наборов
Соответствует CATIV 150V, CATIII 300V
2. Спецификация:
|
Модель |
DY4300B |
|---|---|
| Заземление |
±(3% rdg ± 0.03Ω)0.001Ω ±(3% rdg ± 5dgt)(* 1)0.01Ω 0.1Ω 1Ω 10Ω 100Ω |
| Вспомогательное земное сопротивление Rh,Rs | 8% Re + Rh + Rs |
| Удельное сопротивление почвы p = 2 * n * a * Rg(* 2) | 0.1Ωm ~ 1Ωm автоматическим переключением |
| Частота | ± 1% rdg ± 2dgt 0,5 Гц |
| Duble clamp-on измерение для сопротивления заземления | N/A |
| Измерительный ток Im | Максимум 80 мА |
| ЖК-дисплей | Dot-matri× 192 × 64 Монохромный |
| Мощность | AA1.5V * 8 |
| Размер | 190*155*75 мм |
| Вес | Прибл. 900 г |

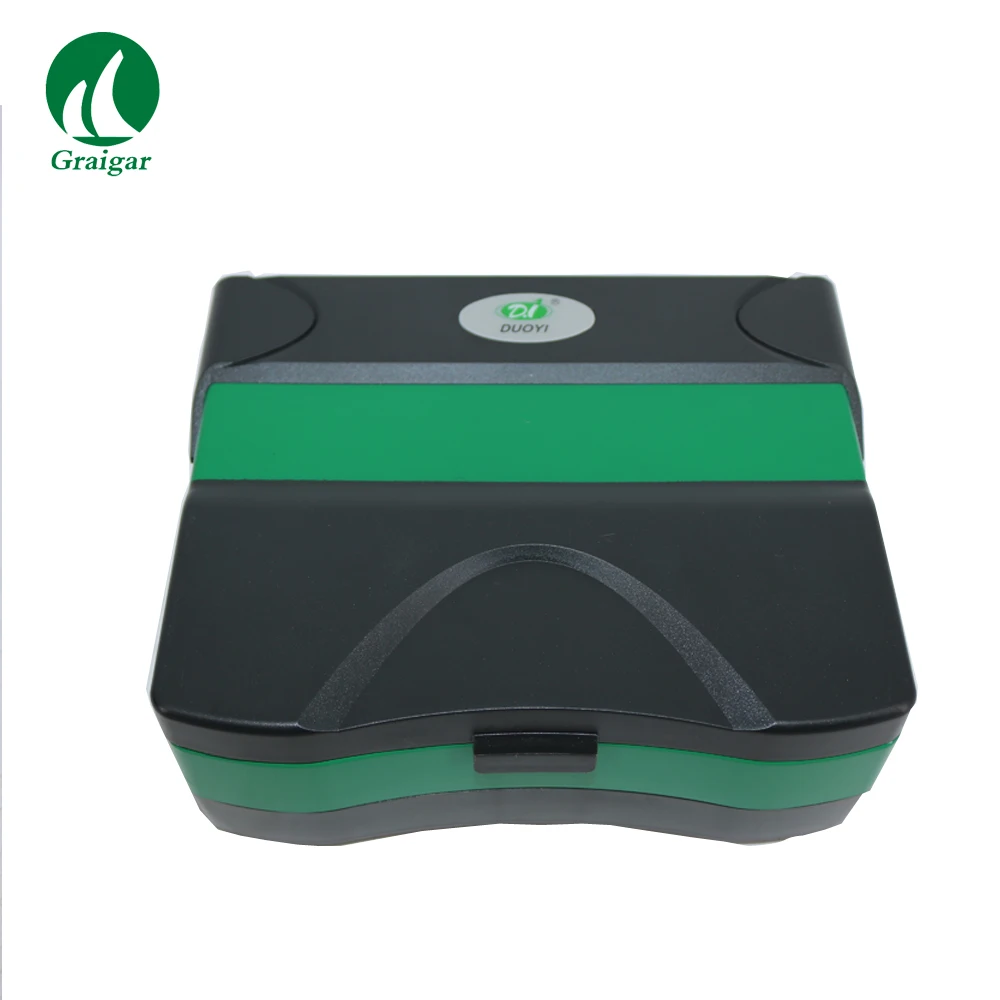

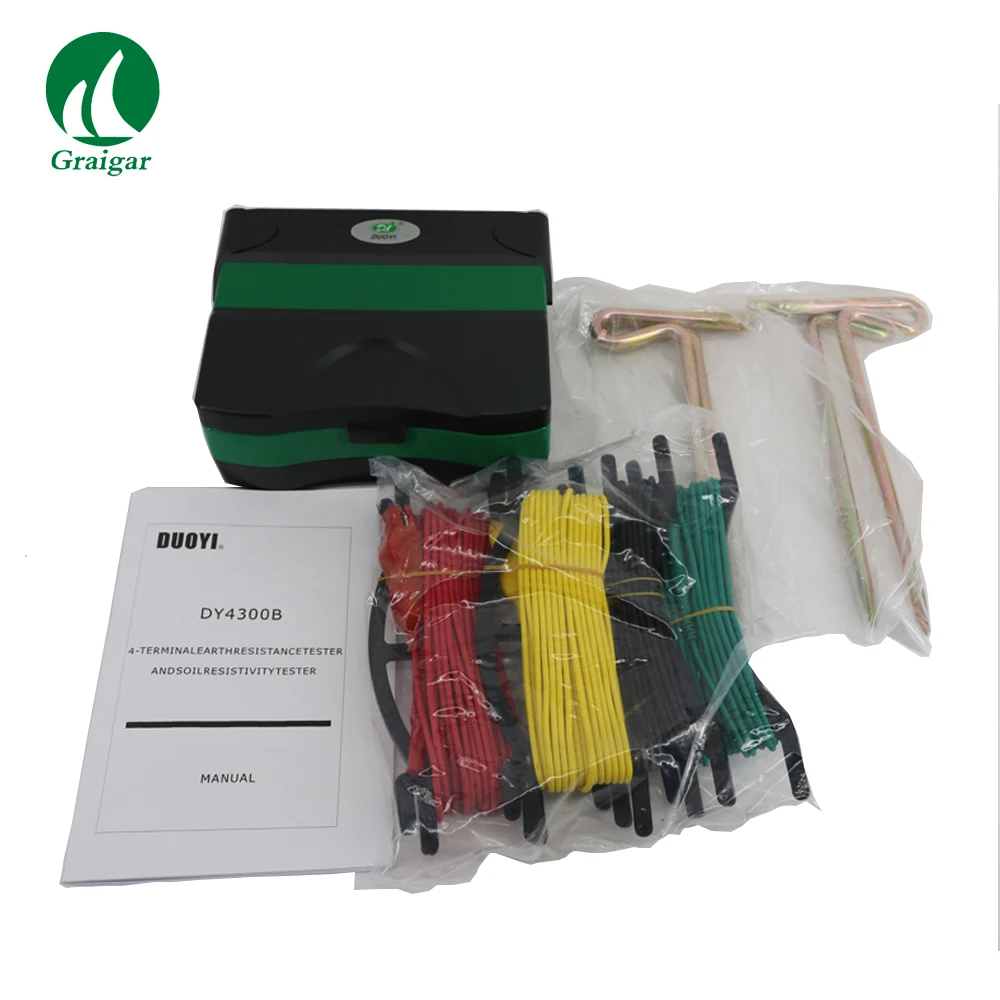

| Стандартная индивидуальная упаковка | Чехол для переноски |
