Описание товара
100% Новинка и высокое качество
Особенности:

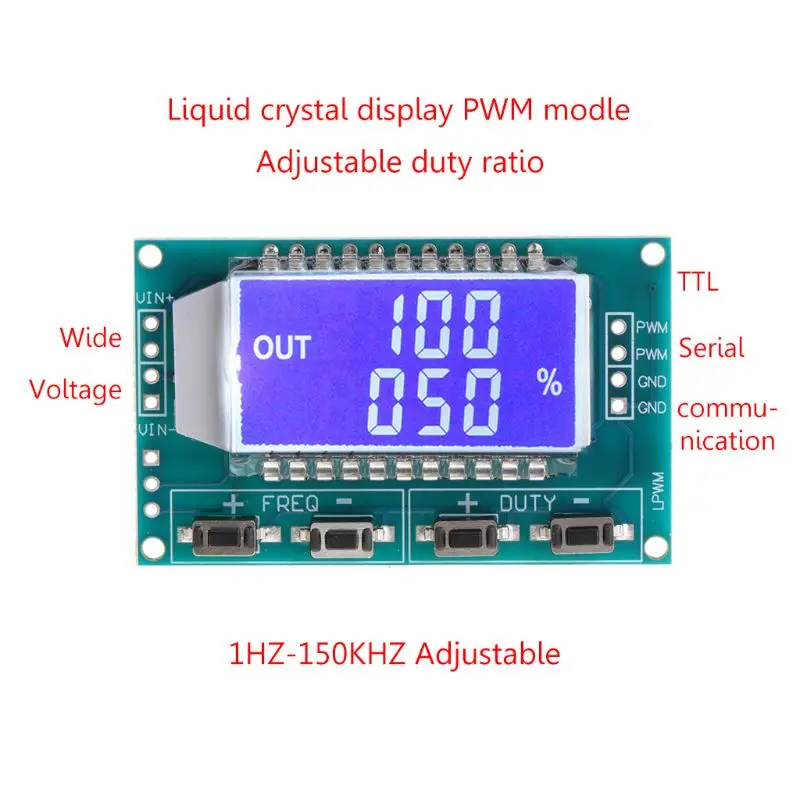

Частота ЖК-дисплея и рабочий цикл, очень четкий, PWM выход может быть установлен на частоту и рабочий цикл.
Широкий диапазон частот, высокая точность.
Последовательная связь, уровень TTL.
Модуль имеет четыре отдельные клавиши, используемые для установки частоты и рабочего цикла, поддержка касания (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), установите параметры автоматического сохранения, отключение питания не теряется.
Сфера применения:
1. Используется в качестве генератора сигналов квадратной волны, генерирует сигнал квадратной волны для экспериментальной разработки и использования.
2. Используется для генерации сигнала квадратной волны, который контролирует драйвер двигателя.
3. Генерировать Регулируемый Пульс для использования MCU.
4. Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения ШИМ и другие приложения).
5. Последовательный контроль (одночиповый TTL уровень связи).
Спецификация:

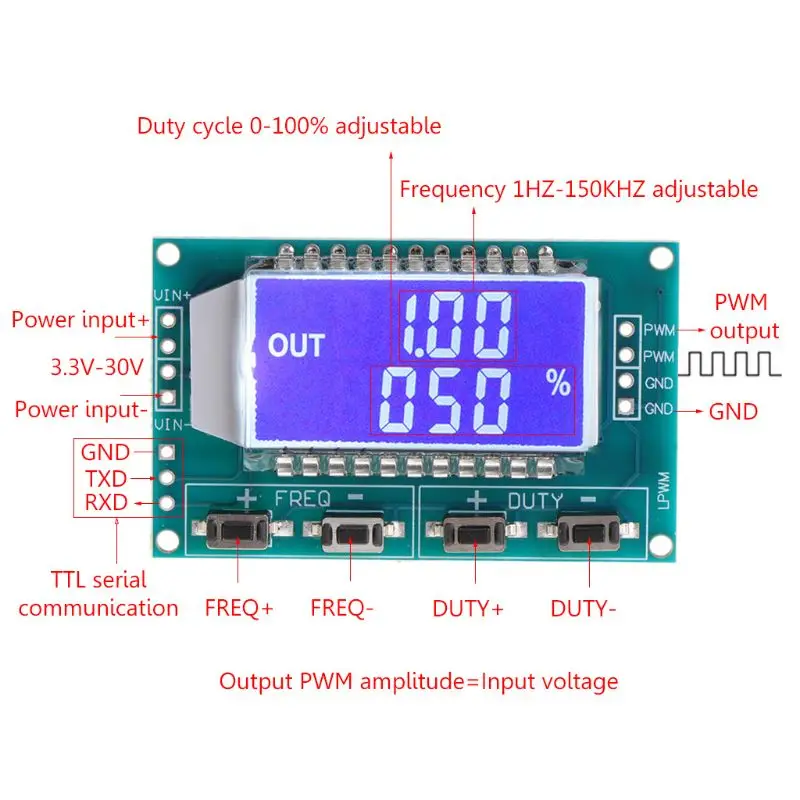

Рабочее напряжение: 3,3 ~ 30 в
Частотный диапазон: 1 Гц ~ 150 кГц
Точность частоты: точность в каждом диапазоне составляет около 2%
Мощность нагрузки сигнала: выходной ток может быть около 5 ~ 30 мА
Амплитуда на выходе: амплитуда ШИМ, равная напряжению питания
Температура окружающей среды: -20 ~ + 70 ℃

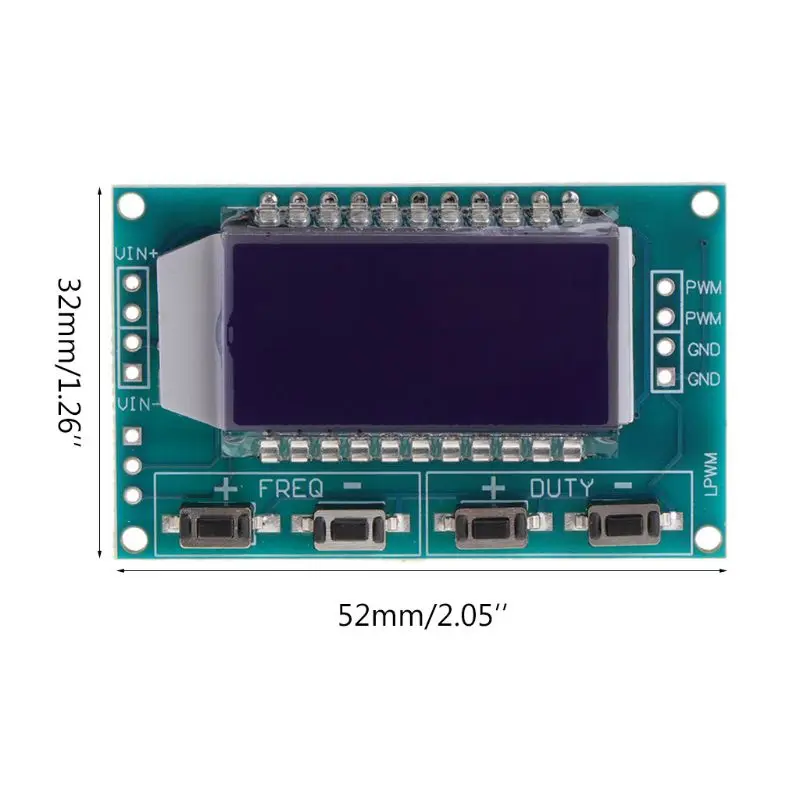

Размеры: 52x3 2 мм/2.05x1.26inch
Основной цвет: зеленый и черный
Количество: 1 шт.
Примечание: 1. Замеры сделаны вручную, поэтому возможны отклонения в 0-1 см. Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ.
2. В связи с разной конфигурацией разных мониторов изображение не отображает фактический цвет товара. Спасибо!
Инструкции:
Модуль основные характеристики:
1. Частота ЖК-дисплея и рабочий цикл, очень четкий, выход ШИМ может быть установлен на частоту и рабочий цикл;
2. Широкий диапазон частот, высокая точность;
3. Последовательная связь, TTL уровень
Во-первых, описание модуля
PWM выход, вы можете установить частоту, рабочий цикл;
Частота делится на четыре диапазона, автоматическое переключение:
1. ХХХ (без знака запчения): наименьшая единица составляет 1 Гц, диапазон значений 1 Гц ~ 999 Гц;
2. X.XX (Десятичная точка в сотне) наименьшая единица составляет 0,01 кГц, диапазон 1,00 кГц ~ 9,99 кГц;
3. X.X (Десятичная точка в десяти): наименьшая единица составляет 0,1 кГц; Диапазон значений 10,0 кГц ~ 99,9 кГц
4. X.X.X (Десятичная точка в десять сот): наименьшая единица составляет 1 кГц; Диапазон значений 1 кГц ~ 150 кГц

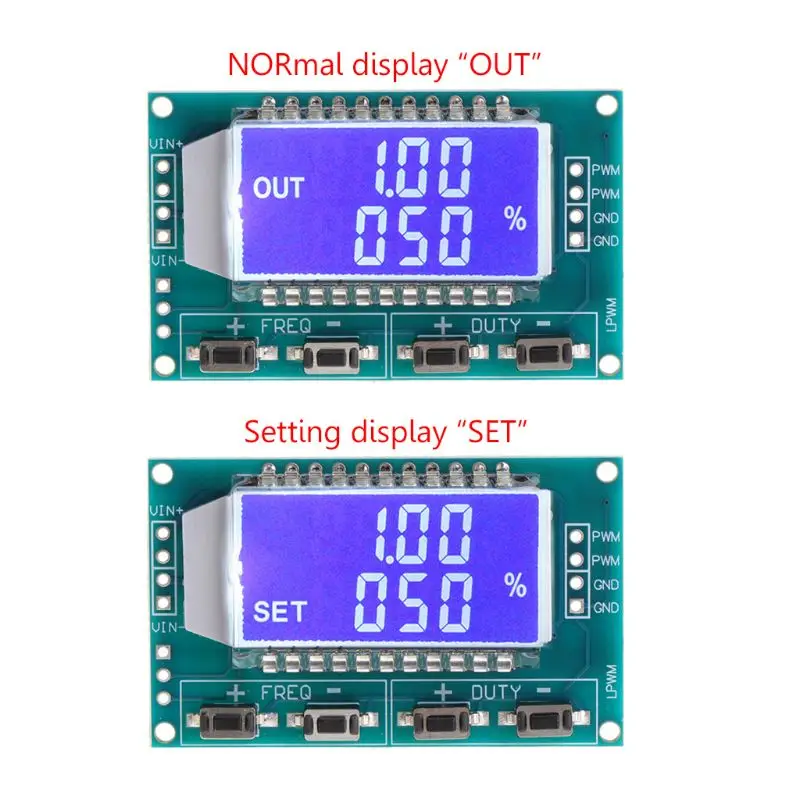

Частотный дисплей: 100 показывает выход ШИМ 100 Гц импульса;
1,01 показывает выход ШИМ 1,01 K импульса;
54,1 означает, что выход ШИМ имеет импульс 54,1 кГц;
1.2.4 означает, что выход ШИМ-124 кГц импульса;
Диапазон рабочего цикла: 0 ~ 100%;
Все заданные параметры автоматически сохранены.
Во-вторых, настройки параметров
Модуль имеет четыре отдельные клавиши, используемые для установки частоты и рабочего цикла, поддержка касания (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), установите параметры автоматического сохранения, отключение питания не теряется.
В-третьих, параметры модуля:
1. Рабочее напряжение: 3,3 ~ 30 В;
2. Частотный диапазон: 1 Гц ~ 150 кГц;
3. Точность частоты: точность в каждом диапазоне составляет около 2%;
4. Мощность нагрузки сигнала: выходной ток может быть около 5 ~ 30 мА;
5. Амплитуда выхода: амплитуда PWM, равная напряжению питания;
6. Температура окружающей среды: -20 ~ + 70 ℃.
В-четвертых, сфера применения:
1. Используется в качестве генератора сигналов квадратной волны, генерирует сигнал квадратной волны для экспериментальной разработки и использования;
2. Используется для генерации сигнала квадратной волны, который контролирует драйвер двигателя;
3. Генерировать Регулируемый Пульс для использования MCU;
4. Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения ШИМ и другие приложения).
5, последовательное управление (одночиповая связь на уровне TTL)
Стандарт связи:
9600 бит/с: 8
Стоп-бит: 1
Контрольные цифры: нет
Регулятор давления газа: Нет
1. Установите частоту ШИМ
"F101": Установите частоту 101 Гц (001-999)
"F1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99)
"F10.5": Установите частоту 10,5 кГц (10,0 ~ 99,9)
"F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0)
2, установите режим работы PWM
"DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100)
Например, D050, установить PWM Рабочий цикл 50%
3, прочитайте параметры набора
Отправьте "Чтение" для чтения заданных параметров.
Комплект успешно возвращается: вниз;
Не удалось вернуть настройку: падение
