200 мВт Регулируемая мощность 5,8G AIO VTX 48CH

Основные характеристики

• Регулируемый 4 режима: 25 МВт/100 мВт/200 мВт/выкл
• 700VTL камера, 120ОПоле зрения
• B et a полёт/Cleanflight OSD c onfiging параметр
• Канал меняется через S.BUS
• Поддержка внешнего OSD
• Очистка питания и переключение каналов без помех на другие

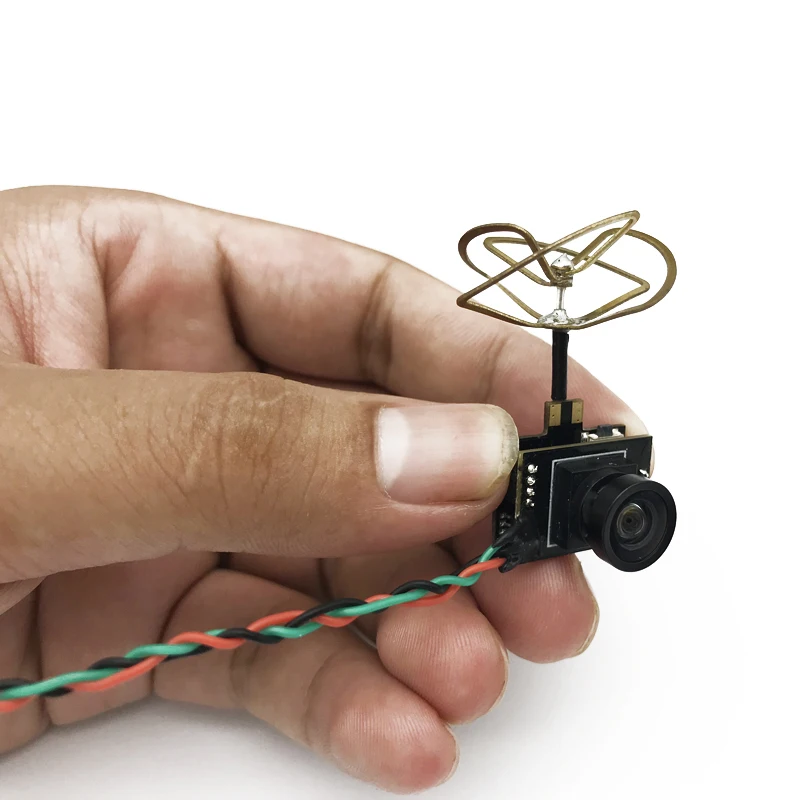

• Миниатюрный и легкий дизайн
• Вес: 4,2 г
• 3 светодиодных фонаря 1 butto

 Технические характеристики


Модель: EWRF E7082VT

• Частота: 5,8 г 48CH
• Мощность передачи: 25 МВт/100 мВт/200 мВт/выкл (питmode)
• Источник питания: постоянный ток 2,5-5,5 В
• Ток (5 В): 260ма (25 МВт)/300мА (100 мВт)/360ма (200 МВт)
• Вес: 4,2 г

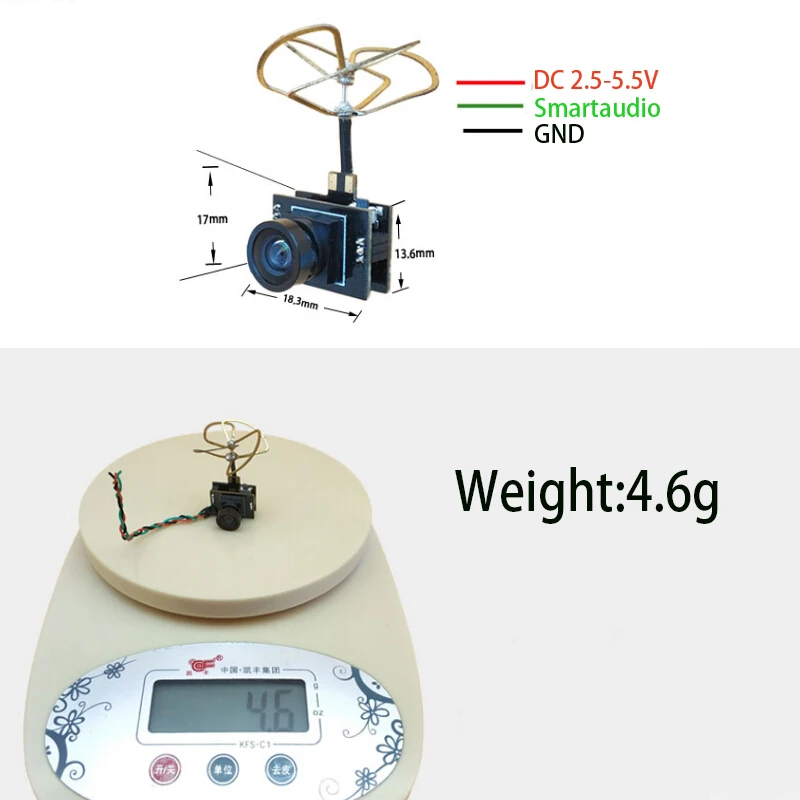

• Стандартный размер: 18,3*17*13,6 м

Руководство пользователя

1. Светодиодная индикация

• Красный светодиод указывает состояние режима работы или элемента при установке VTX (мигание 1 раз означает выбор каналов, мигание 2 раза означает выбор полос, мигание 3 раза означает выбор уровней мощности).
• Синий светодиод указывает на состояние Pitmode или значение элемента при установке VTX (например, при выборе каналов, 3 раза мигания означает канал 3. При выборе полос 3 раза мигание означает полосу C. Что касается элемента уровней мощности, 3 раза мигания означает Уровень мощности 500 МВт)
• Зеленый мигающий светодиод указывает на то, что защита от перегрева VTX работает, уровень мощности снизится

1. Индикация режима работы

• После включения красный и синий светодиоды будут сигнализировать о следующих трех элементах VTX в свою очередь: channel, диапазон и уровень мощности (время мигания красных и синих светодиодов указывает на элемент и значение соответственно). После этого Светодиоды указывают режимы работы.
• Нормально: красный и синий светодиод включены.
• Pitmode: красный светодиод включен и синий светодиод выключен

1. Настройка
   • Нажмите и удерживайте кнопку до тех пор, пока красный светодиод не начнет мигать 1 раз, что означает выбор элемента канала, затем нажмите кнопку, чтобы выбрать каналы (синий светодиод мигает раз соответствует каналу 1-8).
   • Нажмите и удерживайте кнопку снова, красный светодиод будет мигать 2 раза, что означает, что элемент выбора диапазона, затем нажмите кнопку, чтобы выбрать ремешок (синий светодиод мигает время соответствует A-F ремешка).
   • Нажмите и удерживайте кнопку снова, красный светодиод мигнет 3 раза, что означает, что элемент уровня мощности выбирается, затем нажмите кнопку, чтобы выбрать питание (синий светодиод мигает раз соответствует уровню мощности).
   • Наконец, нажмите и удерживайте кнопку, сохраните и выйдите из настройки VTX (этот шаг необходим для настройки).
   • Нажмите кнопку дважды, чтобы включить/выключить питmode
2.  Настройка SBUS

Подключенный к 6-му каналу приемника, Поверните назад и вперед переключатель может изменить каналы. Операция аналогична режиму запуска ключа.

1. Настройка OSD

Для Betaflight/Cleanflight OSD настройки канала, полосы, мощности и питема, пожалуйста, обратитесь к Настройке "Betaflight OSD EWRF transmitter'для получения подробной информации.

1. Пользовательские настройки питания

Нажмите кнопку и включите питание в течение 3 секунд. Передатчик войдет в расширенный режим. Красный свет выключен, увеличьте четвёртую передачу питания (Пользовательская мощность). В четвертую, пятую и шестую настройки добавьте первые два значения для пользовательского файла питания. Есть 100 значений (Четвертый файл представляет десять цифр, пятый файл представляет цифры.) Эти 100 значений представляют собой процент от 200 МВт до 25 МВт. Последний элемент-изображение flipping;

Частота (МГц)

Примечание:1. Убедитесь, что достаточно места для воздушного потока при установке модуля на дроне, в случае, если защита от перегрева начнет уменьшать мощность даже для выключения в худшее.
