USB Uart TTL кабель Domoticz на малине FTDI FT232R для Kaifa MA105 Iskra Kamstrup Landis датский Смарт метр DSMR P1

USB Uart TTL кабель Domoticz на малине FTDI FT232R для Kaifa MA105 Iskra Kamstrup Landis датский Смарт метр DSMR P1

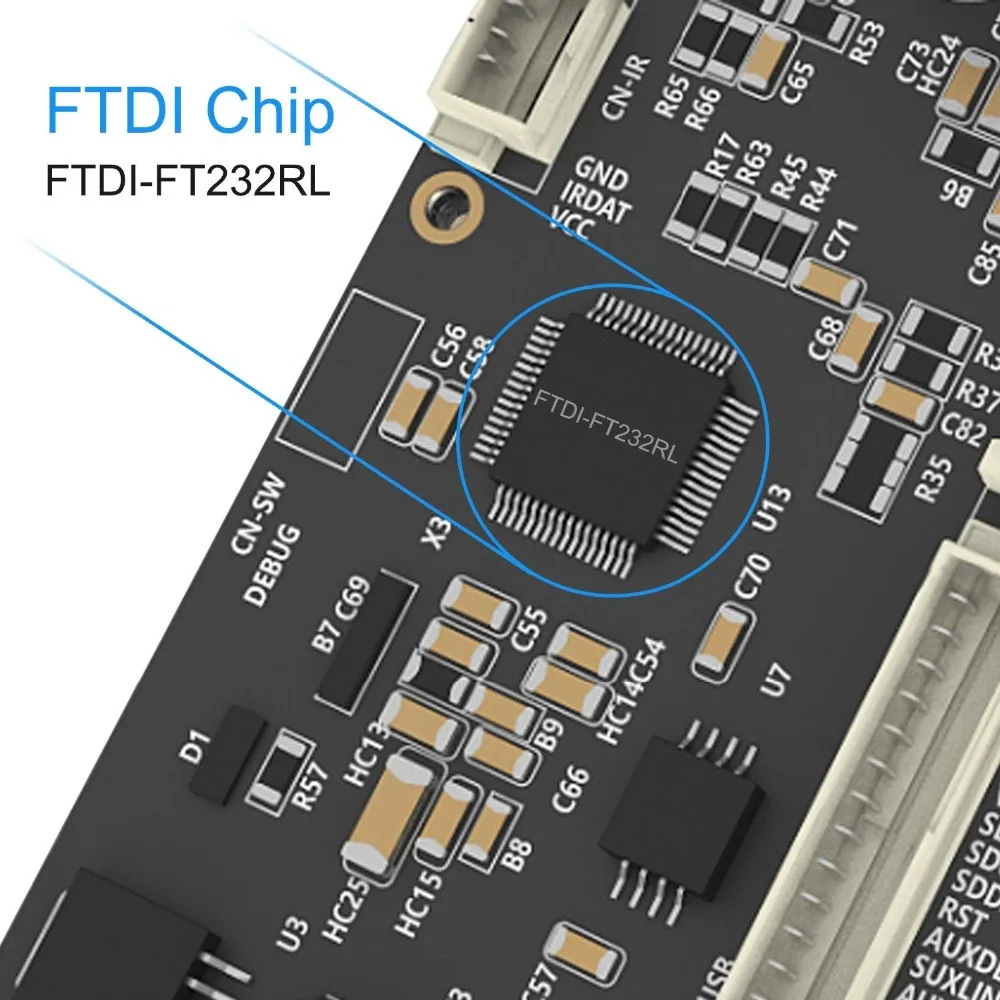

• Сигнал: TTL 5V чип уровня: FTDI ft232r

• Этот кабель специально для голландского смарт-метра Kaifa

• Связь с Domoticz на малине.

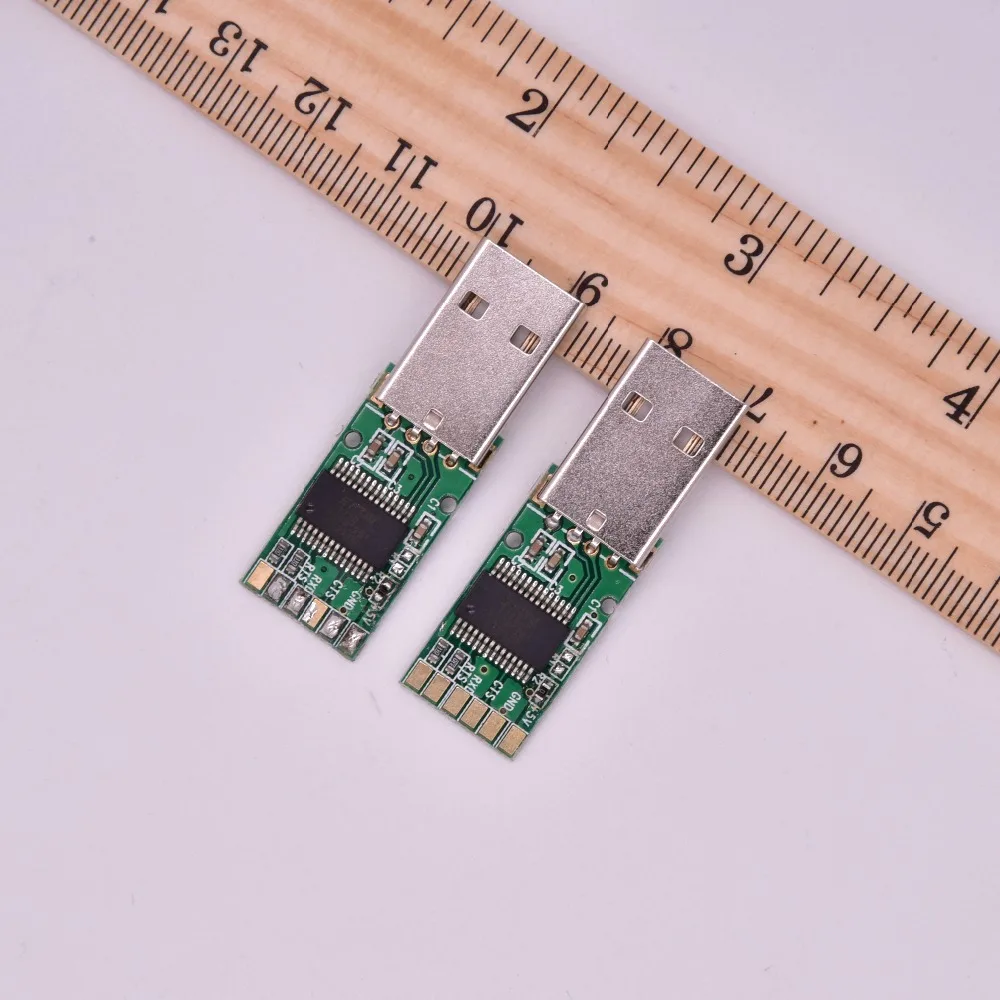

• FTDI ft232r usb ttl при напряжении от 5 В до rj11 6P6C кабель

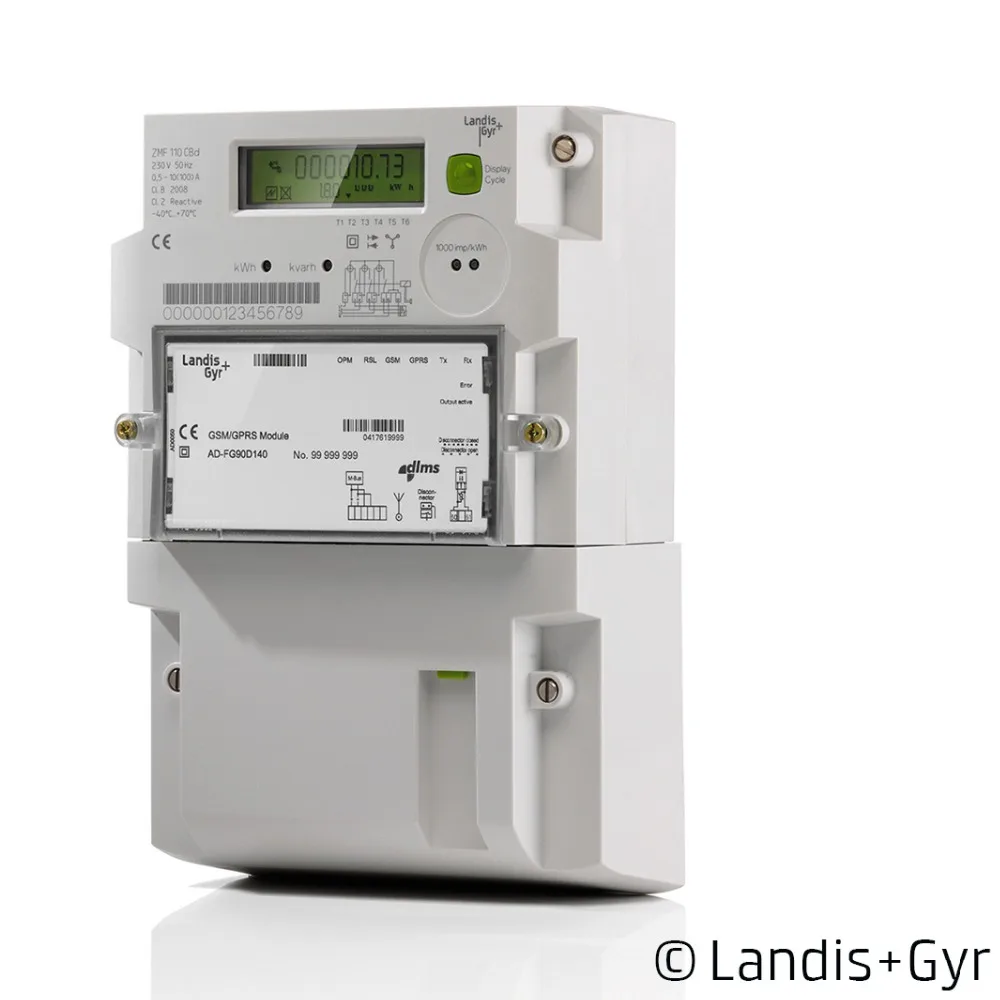

• Для ISKRA AM550 kaifa ma105 Iskra ME 382 Kamstrup 162 382 en351 Landis + Gyr E350 P1 Poort Slimme Meter

Порт P1, который является RJ-11 соединением, имеет серийный протокол, в котором используется стандартная IEC-62056-21.

Схема voorstelling P1 poort (ESMRv5.0 P1)

Порт P1-это гнездо 6p6c, обычно называемое RJ12. Вилка RJ11/RJ12-это та, которую мы знаем годами как телефонную вилку. Вы можете перейти с вилкой RJ11, которая имеет только 4 средних контакта, но ваш лучший вариант-использовать соединение RJ12 со всеми 6 проводами, подключенными. Таким образом вы можете дополнительно использовать выходную мощность от порта P1 для питания устройства чтения. 6 контактов порта P1 проводной, как показано в таблице ниже.

PIN-код Название сигнала Описание продукта:

1 + 5В Линия электропитания (250 мА)

2 Запрос Запрос данных (высокий)

3 Данные GND Заземление для сигнала данных

4 П. С. Не подключен

5 Данных Последовательные данные выходного сигнала

6 Мощность GND Мощность заземления

Штырь 4 не используется.

Pin 1 и 6 обеспечивают питание, которое может использоваться подключенным устройством. Согласно стандарту DSMR 5,0, этот выход способен обеспечить 250 мА при 5 В. Эта выходная мощность не была доступна предварительно DSMR 4. Но стандарт 4.x. x не предоставляет подробную информацию о максимальной нагрузке, только описание стандартов DSMR 5,0.

Pin 5 и 3 являются последовательными выходными контактами и обеспечивают логическое 1 с выходным напряжением менее 1 в и логическое 0 с выходным напряжением более 4 В. Это обычно называют серийным TTL. Счетчик Landis имеет выход открытого коллектора (pin 5), что означает, что нам нужно добавить выдвижной резистор 1-2k, чтобы позволить выходу данных переключаться между этими состояниями. Обратите внимание, что выход перевернут, поэтому нам придется инвертировать сигнал программным обеспечением или аппаратным обеспечением. Baudrate 115200 bps с 8 битами, без паритета и 1 стоп-бит (8N1). До DSMR 3,x ставка была только 9600 бод.

Pin 2 может использоваться для контроля потока данных от счетчика. Сделайте этот штырь высоким (>4 в), чтобы счетчик отправил данные о выводе данных. Вы можете либо сделать это постоянно высоким, что приводит к постоянному потоку данных счетчика каждые 10 секунд, либо только тогда, когда вы хотите запросить данные. Чтобы остановить получение данных, OSM должен уронить линию «запрос данных»-то есть установить его на «Высокое сопротивление». Передача данных немедленно прекратится в таком чехол. По причине обратной совместимости не допускается установка линии «запрос данных» (Установите ее в GND или 0V).

Данные из порта P1 являются серийными данными и подключаются к разъему RJ-11 и имеют следующие сигналы:

1 - N/A

2-РТС

3 - GND

4 - N/A

5 - RxD

6 - N/A

Порт P0 (инфракрасный)-это порт обслуживания на смарт-измерителе. Порт P1 с помощью последовательного протокола TTL предоставляет данные об использовании всех подключенных устройств мониторинга (например, газового счетчика). Порт P2, обычно беспроводной и коммуникационный на 868 МГц, используется для сбора данных с газового счетчика (который также включен в данные, доступные на порту P1) И основан на протокол M-Bus. Порт P3, также беспроводной, общается через GPRS (протокол DLMS CoSEM) для передачи данных от нашего счетчика до транспортера энергии. И порт P4, который является открытым рыночным интерфейсом для независимых сервисных компаний, сетевых операторов и других поставщиков. В настоящее время нас интересует только порт P1. Любая система, подключенная к P1, обозначена OSM (другой сервисный модуль) в описании стандартов DSMR.

Для ISKRA AM550 необходимо добавить один резистор 10K.
Работает с смарт-метром Kaifa KWH. Индикация энергии + T1/+ T2/-T1/-T2 и газ, подключенный к Synology Nas с Domoticz для
Kaifa MA105A, не нужно подтягивать резисторы.
Pinout - P1-poort - Kamstrup 162, 382 en 351
1 RTS (запрос на отправку)
2 GND (земля)
3 NC (не подключен)
4 TxD (передача данных) Считывание данных от смарт-метра Landis E350 (добавить 2K выдвижной резистор)

Умный измеритель Описание
DomotiGa поддерживает чтение телеграмм с голландских смарт-метров.
Голландский Смарт-метр (с использованием стандарта NTA8130) имеет порт передачи данных (также называемый P1), на котором он отключает данные от подключенных счетчиков утилиты каждые 10 секунд (DSMR 4 и старше) или каждые 1 секунду (DSMR 5).
Не только использование электроэнергии, но и другие подключенные Счетчики (через MBus), такие как газ, Отопление, охлаждение, вода. Также регистрируется мощность от солнца/ветра, которая возвращается в сеть клиентом.
Требования к смарт-метру поддержка имеет следующие требования: P1 (RJ11) подключен через последовательный кабель Поддержка версий ed DSMR
Следующая версия DSMR была успешно подтверждена с DomotiGa: статус версии DSMR по умолчанию *
2.X не протестирован 9600 7E1
2,2. X поддерживает 9600 7E1
3,0 поддерживает 9600 7E1
4,0. X поддерживает 115200 8N1
4,2. X поддерживает 115200 8N1
5,0. X поддерживает 115200 8N1
Скорость по умолчанию является наиболее распространенным используемым serialport настройками для baudrate,databits, parity и stopbits, но сначала обратитесь к руководству вашего устройства.
Некоторые поставщики используют различные настройки. Отказ от ответственности: создайте и используйте это на свой собственный риск!
Порт P1 обычно присутствует в виде разъема RJ11. Это полудуплексный сериал
