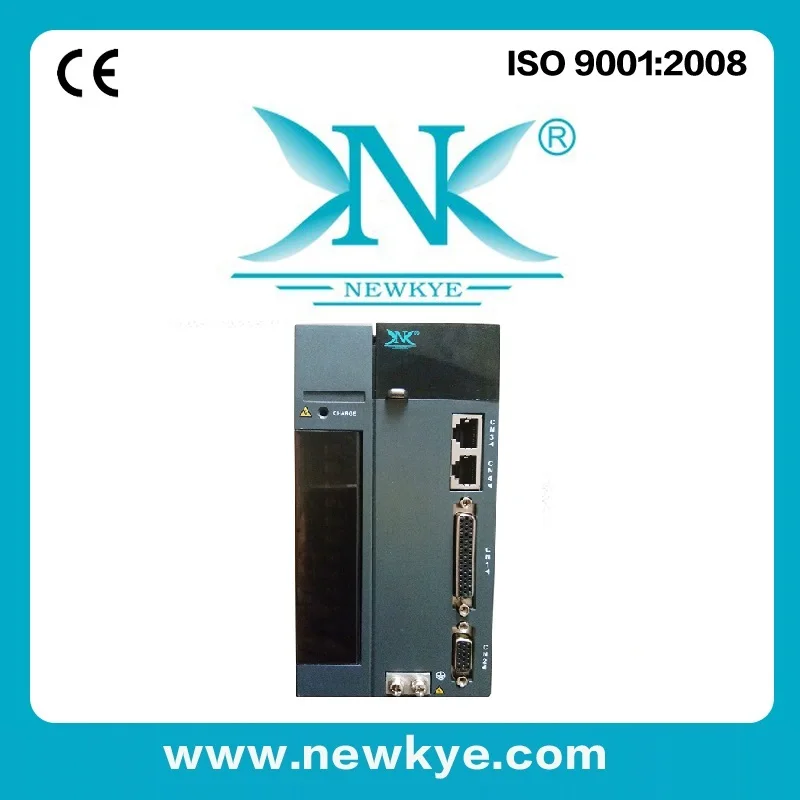

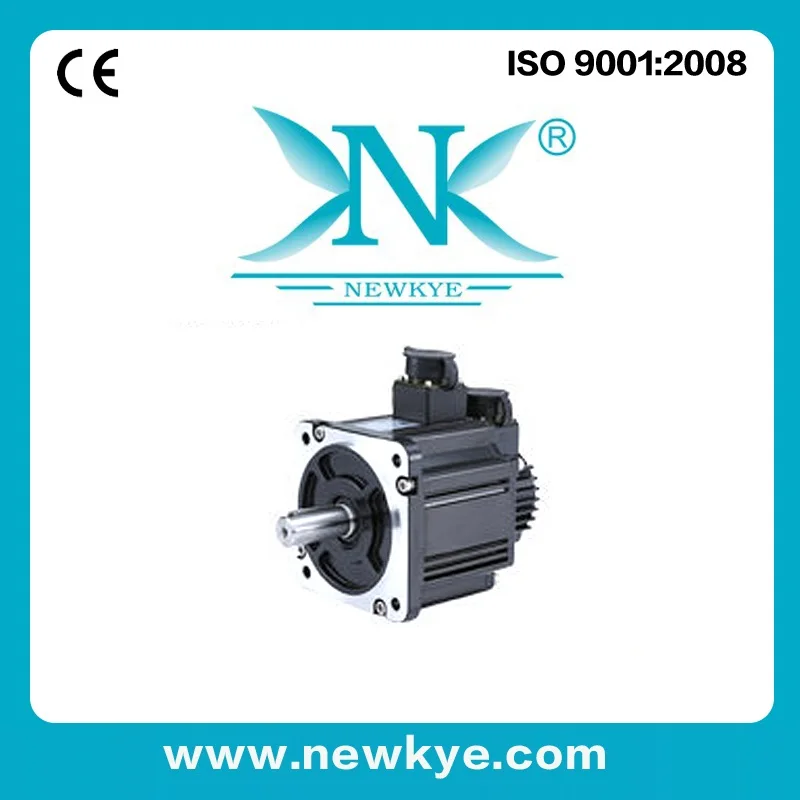

Сервомотор переменного тока и сервопривод Newkye 2500 кВт 3 фазный об/мин 10 Н · м с

Обмотки провода

U

V

W

PE

Номер сокета

2

3

4

-1 шт.

Сигнальных кабелей

5V

GND

A +

Модель B +

Z +

A-

В в-режиме

В виде буквы Z

PE

Номер сокета

2

3

4

5

6

7

8

9

10

11

12

13

14

15

-1 шт.

Сигнальных кабелей

5V

С напряжением 0 В

A +

Модель B +

Z +

A-

В в-режиме

В виде буквы Z

U +

V +

W +

U-образный

V-образный вырез

W-

PE

Номер сокета

2

3

4

5

6

7

8

9

10

11

12

13

14

15

-1 шт.

Сигнальных кабелей

GND

VB

Sd-карт

С напряжением 0 В

SD +

+ 5В

PE

Номер сокета

2

3

4

5

6

7

-1 шт.

Модель двигателя

130ST-IM04025

130ST-IM05025

130ST-IM06025

130ST-IM07725

Номинальная мощность (кВт)

1,0

1,3

1,5

2,0

Номинальное напряжение (В)

220

220

220

220

Номинальный ток (А)

4,0

5,0

6,0

7,5

Номинальная скорость (об/мин)

2500

2500

2500

2500

Номинальный крутящий момент (N.m)

4

5,0

6

7,7

Пиковый крутящий момент (N.m)

12

15

18

22

Напряжение постоянный

(V/1000r/min)

72

68

65

68

Коэффициент крутящего момента

(N.m/A)

1,0

1,0

1,0

1,03

Инерция ротора (кг. м2)

0,85 × 10-3

1,06 × 10-3

1,26 × 10-3

1,53 × 10-3

Сопротивление линии (Ω)

2,76

1,84

1,21

1,01

Линейная индуктивность (mH)

6,42

4,9

3,87

2,94

Постоянное электрическое время (мс)

2,32

2,66

3,26

3,8

Вес (кг)

6,2

6,6

7,4

8,3

Номер линии кодировщика (PPR)

2500

Класс изоляции

Класс F

Безопасность класс

IP65

Защита окружающей среды

Температура:-20 ~ + 50 влажность:<90% (без конденсации)

Модель двигателя

130ST-IM10010

130ST-IM10015

130ST-IM10025

130ST-IM15015

130ST-IM15025

Номинальная мощность (кВт)

1,0

1,5

2,6

2,3

3,8

Номинальное напряжение (В)

220

220

220

220

220

Номинальный ток (А)

4,5

6,0

10

9,5

13,5

Номинальная скорость (об/мин)

1000

1500

2500

1500

2500

Номинальный крутящий момент (N.m)

10

10

10

15

15

Пиковый крутящий момент (N.m)

20

25

25

30

30

Напряжение постоянный

(V/1000r/min)

140

103

70

114

67

Коэффициент крутящего момента

(N.m/A)

2,2

1,67

1,0

1,58

1,11

Инерция ротора (кг. м2)

1,94 × 10-3

1,94 × 10-3

1,94 × 10-3

2,77 × 10-3

2,77 × 10-3

Сопротивление линии (Ω)

2,7

1,5

0,73

1,1

0,49

Линейная индуктивность (mH)

8,8

4,37

2,45

4,45

1,68

Постоянное электрическое время (мс)

3,26

2,91

3,36

4,05

3,43

Вес (кг)

10,2

10,2

9,8

12,6

11,7

Номер линии кодировщика (PPR)

2500

Класс изоляции

Класс F

Безопасность класс

IP65

Защита окружающей среды

Температура:-20 ~ + 50 влажность:<90% (без конденсации)

Номинальный крутящий момент (N.m)

4 Н. М

5 Н. М

6 Н. М

7.7N. М

10N. М

15N. М

1000/1500 об/мин

2500 об/мин

1500 об/мин

2500 об/мин

Без размера тормоза (L)

166

171

179

192

213

209

241

231

С электромагнитным тормозом (L)

223

228

236

249

294

290

322

312

С постоянным магнитом размер тормоза (L)

236

241

249

262

283

279

311

301

Предмет

Параметры

Основные сведения

Номинальный ток

2S серии

3,0 ~ 6.0A

2T серии

3,0 ~ 20A

4T серии

8,5 ~ 20A

Основная электроплата источника питания

2S серии

Однофазный AC220V ± 10% В переменного тока, 50/60 Гц

2T серии

Трехфазный AC220V ± 10% В переменного тока, 50/60 Гц

4T серии

Трехфазный AC380V ± 10% В переменного тока, 50/60 Гц

Управление цепи источника питания

2S серии

Однофазный AC220V ± 10% В переменного тока, 50/60 Гц

2T серии

4T серии

Однофазный AC380V ± 10% В переменного тока, 50/60 Гц

Управление режим

Контроль положения, контроль скорости и контроль крутящего момента

Кодер отзывы

2500 линейный инкрементный кодировщик

Конфигурация

P24V источника питания

P24V-COM, максимальная выходная мощность составляет 200 мА

P5V источника питания

P5V-GND, максимальная выходная мощность составляет 200 мА

Импульсный вход

PULL-HI, PULSE +, PULSE-, SGN +, SGN-, дифференциальный вход и открытый вход коллектора могут быть реализованы

Цифровой вход

10 цифровых входных терминалов (DI1 ~ DI10), может использоваться внутренний источник питания и внешний источник питания.

Электронные сигареты с цифровым выходом

5 цифровых выходных терминалов (DO)

Аналоговый вход

2 аналоговых входных сигналов (AI1 и AI2), переменный ток ± 10V, 12-разрядный преобразования точность.

Аналоговый выход

2 аналоговых выхода клеммы (AO1 и AO2), DC ± 10 В

Деления частоты выход

EA +, EA-, EB +, EB-, EZ +, EZ-, дифференциальный выход

Режим позиции

Производительность

Feed forward компенсация

0 ~ 100.0% (разрешение набора составляет 1%)

Установка ширины завершения позиционирования

1 ~ 65535 единиц кодировщика (установленное разрешение-1 единица кодировщика)

Позиция инструкция источник

Внешний импульс инструкция

Вход режим

Дифференциальный вход: максимум может достигать 500 Kpps и ширина импульса не должна быть меньше 1us.

Вход открытого коллектора: Максимальная мощность может достигать 200 кппс, а ширина импульса не должна быть меньше 2,5us.

Вход режим

Пульс + направление

Фаза А и фаза в ортогональные импульсы

С заглушкой по часовой стрелке против часовой стрелки импульсный

Внутренняя многосегментная инструкция

4 DI terminal функции могут быть настроены и 1-16 сегмент позиционная инструкция выбор может быть реализован.

Выход сигнала

Выход режим

Фаза А, фаза в и фаза Z: дифференциальный выход

Частота отделами

1 ~ 255 частотных делений

Предмет

Параметры

Скорость режим

Производительность

Скорость точность управления

При нагрузке 0 ~ 100% колебание оборотов в минуту составляет менее 0.5% (при номинальном обороте в минуту)

Скорость соотношение

1:5000

Частотные характеристики

≥ 300 Гц

Скорость инструкция источник

Внешний аналог вход

Переменного тока ± 10V, 12-разрядный точность преобразования

Внутренняя многосегментная инструкция скорости

4 DI функции могут быть настроены для реализации выбора скорости 1-16 сегментов.

Высокий крутящий момент режим

Производительность

Контроль крутящего момента точности

± 2% (номинальный крутящий момент)

Высокий крутящий момент инструкция источник

Внешний аналог вход

Переменного тока ± 10V, 12-разрядный точность преобразования

Встроенные функции

Функция предотвращения переездов

Немедленно отключите после работы CWL и CCWL

Электронные передаточное число

0,001 ≤B/A ≤ 4000

Функция защиты от перегрузки

Перегрузка по току, перенапряжению, низкому напряжению, перегрузке, аномалии основной цепи, перегреву радиатора, потере фазы электропитания, превышение скорости, аномалии кодера, аномалии ЦП, параметр ненормальность, другие

Светодиодный индикатор функции

Основная мощность индикатор заряда, 5-разрядный светодиодный индикатор

Внешне соединенный клавиатура

Он может быть подключен к внешней клавиатуре с помощью удлинительного кабеля клавиатуры, и операция может быть выполнена через внешнюю клавиатуру.

Связь функции

Тип подключения оборудования

RS232, RS485

Связь протокол

MODBUS

1:N связи

Максимальный размер N = 247 станций в чехол RS485.

Установка вала адрес

Для того, чтобы быть установлены пользователем

Функции

Индикация состояния, настройка параметров пользователя, индикация мониторинга, индикация отслеживания будильника, операция пробежки и самонастройка, Сопоставление скорости и крутящего момента, инструкция по сигналу и т. Д.

Прочие ожерелья и подвески

Регулировка усиления, запись будильника и пробежка

Защита окружающей среды требования

Услуги/температура хранения

0 ~ + 45 ℃ (пожалуйста, используйте его в derated образом, если температура выше 45 ℃ и средняя скорость нагрузки не должна быть выше 80%) / -20 ~ + 70 ℃.

Услуги/Влажность при хранении

Менее 90% относительной влажности (без конденсации)

Вибрация/ударопрочность

4,9 м/с²/19,6 м/с²

Ip-рейтинг

IP10

Класс загрязнения

Класс 2

Высота над уровнем моря

Ниже, чем 1000 м
