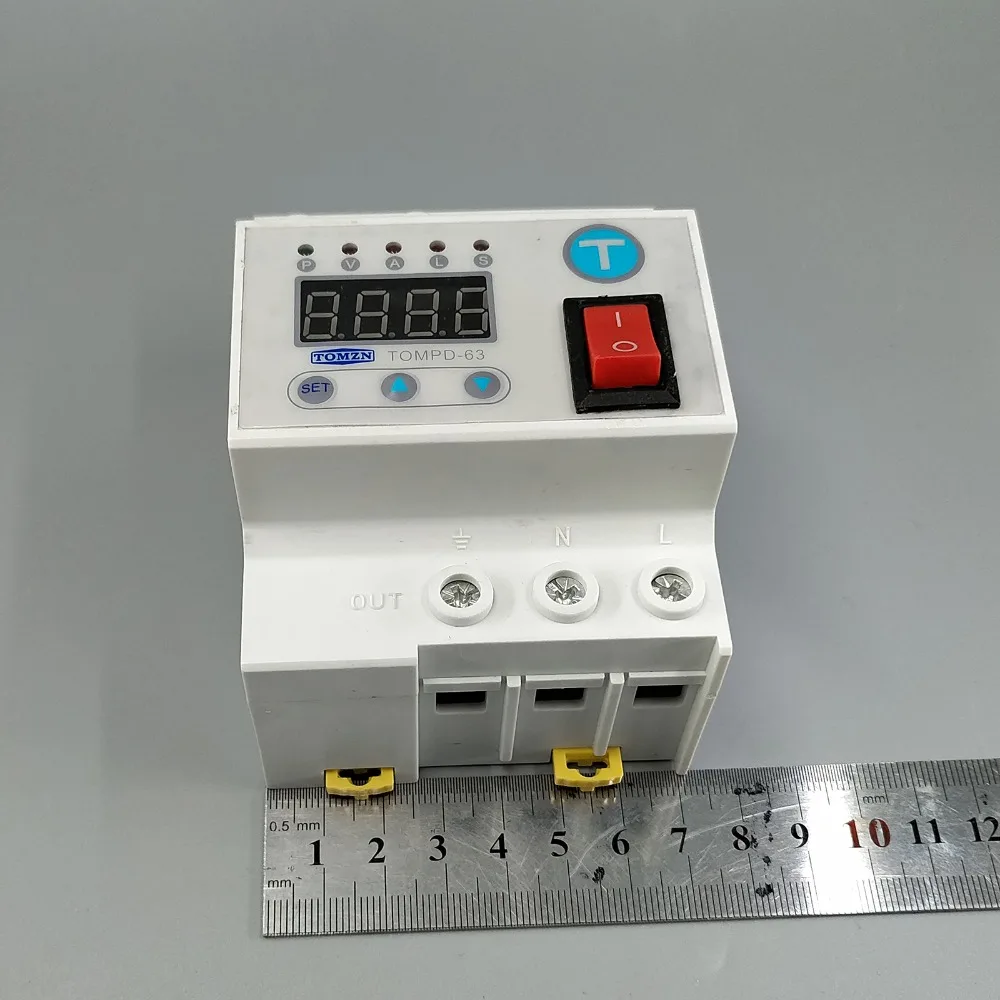

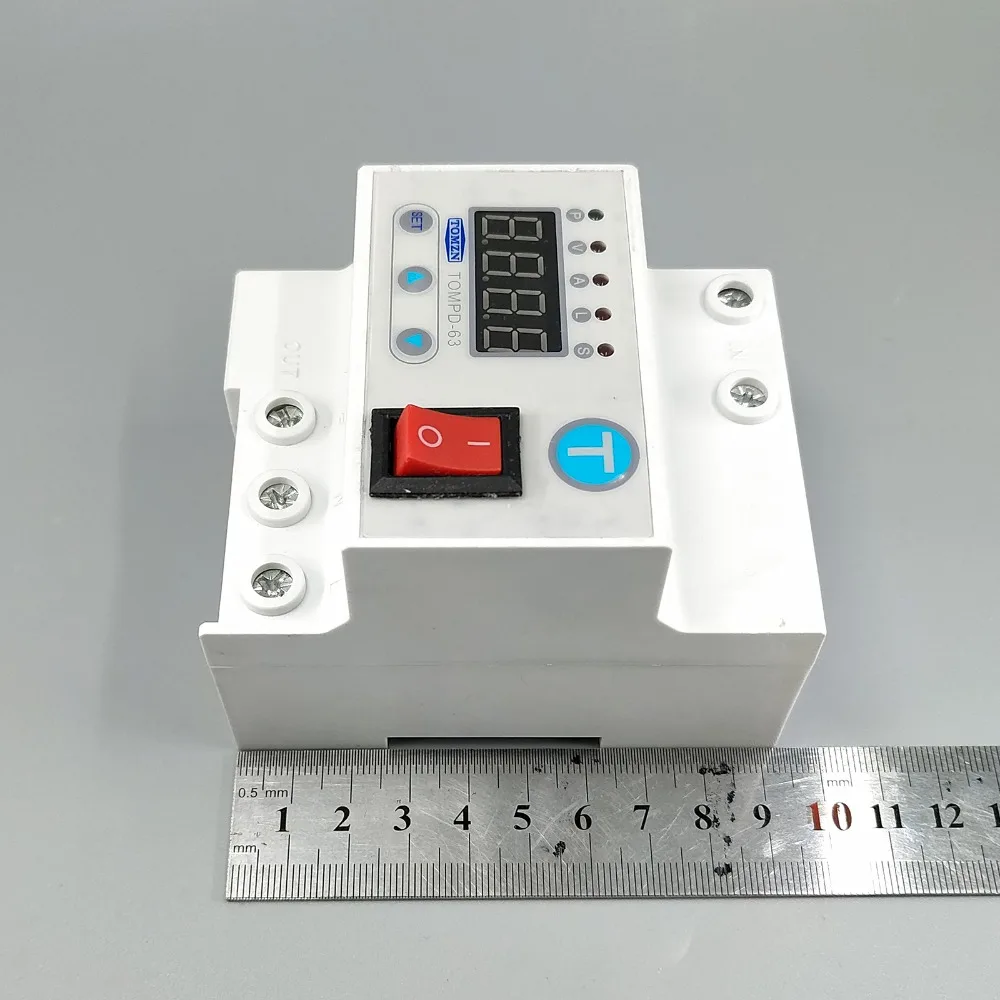

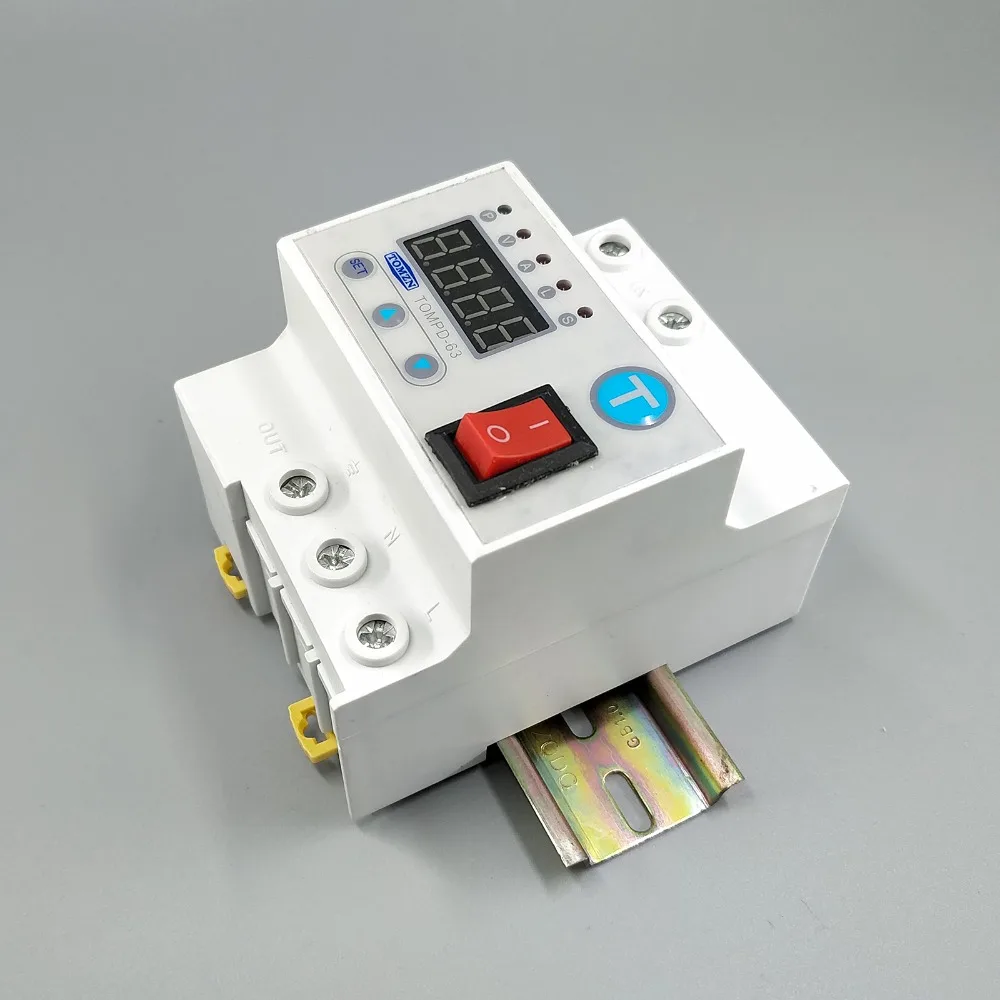

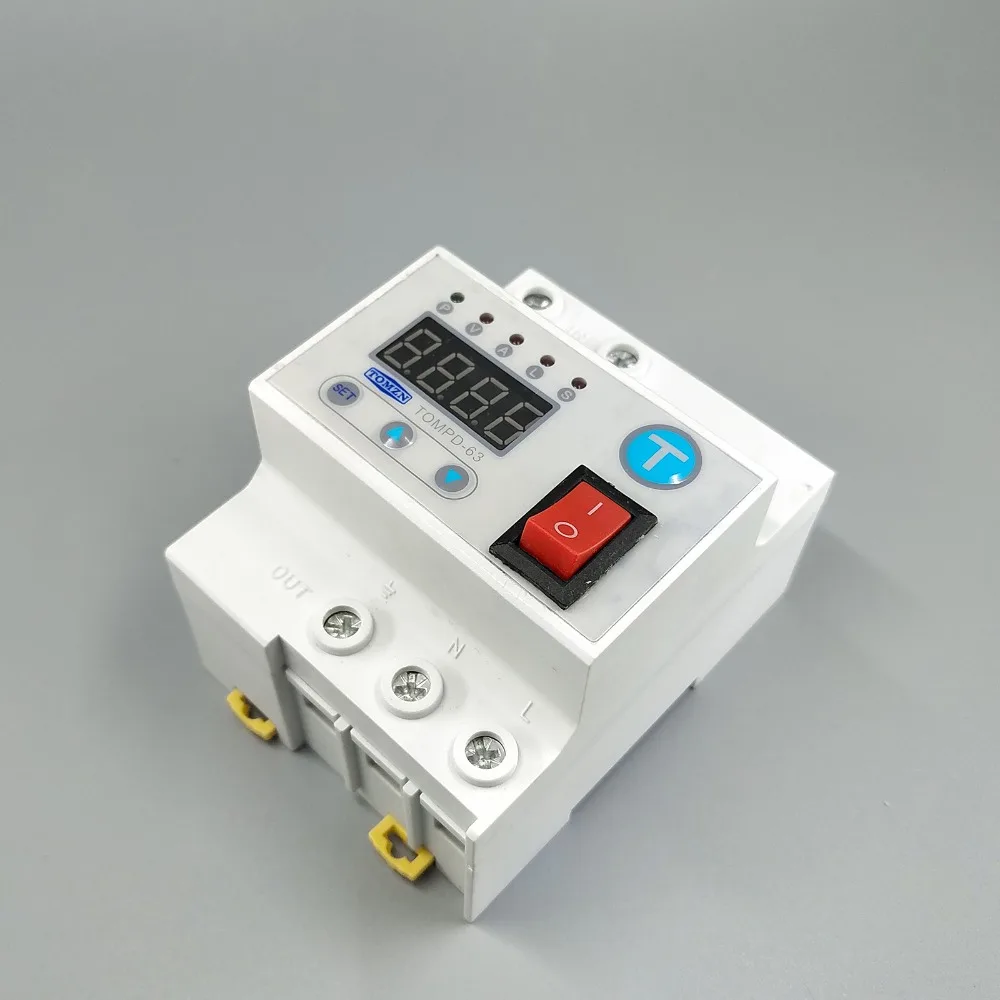

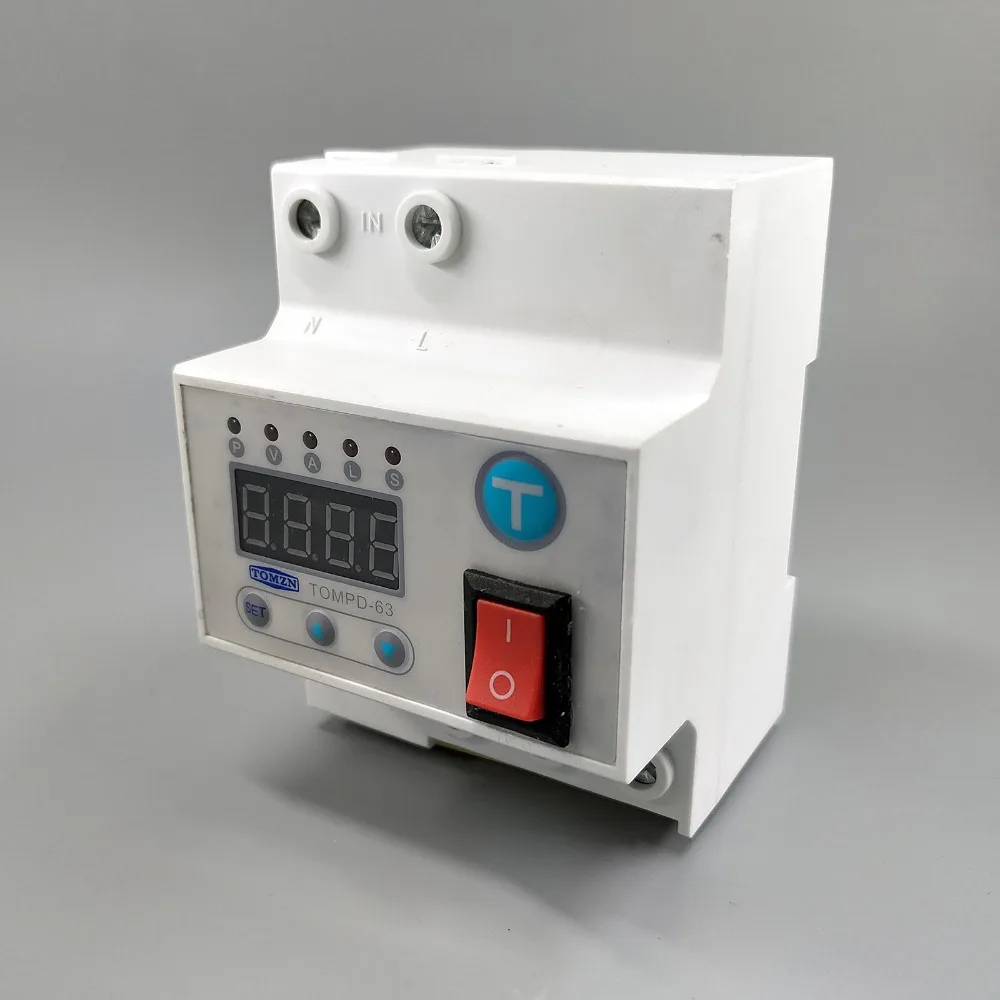

Автоматический автоматический выключатель 63A с защитой от перегрузки по току и

Автоматический автоматический выключатель 63A с защитой от перегрузки по току и

Номинальное напряжение: ac220 В, 50 Гц/60 Гц

Расход энергии: <3 Вт

Напряжение питания: переменный ток 140В ~ 320 в

Когда ток напряжения является нормой, продукт будет автоматически подключаться.

Утечки диапазон: 10 ~ 90 мА (регулируемый) (по умолчанию 30 мА)Утечки Время отклика: ≤ 0,1 S

Перенапряжение тока диапазон: AC230 ~ 300V (регулируемый)(По умолчанию 270 В) Защита от перенапряжения Время отклика: ≤ 0,1 S

Низкое напряжение диапазон: AC145 ~ 210 в (регулируемый)(По умолчанию 170 в) Низкое напряжение Время отклика: ≤ 0,1 S

По сравнению с диапазoн тока: 1 ~ 63A (регулируемый)(По умолчанию 40A) Защита от перегрузки по току диапазон Время отклика: ≤ 0,1 S

Ток короткого замыкания: ≥ 31ln микросхема с защитой от короткого замыкания Время отклика: ≤ 0,1 S

Оснащено молниезащитой: Тесты переключатель с комбинацией из хлопка для девочек футболки 1,2/50us Нью-Йорк (8/20us) между L-N провода. Не обнаружен сбой под напряжением 2 кВ и без повреждения под 6 кв.

Ошибка в режиме реального времени, напряжение и ток утечки: ≤ 5%

1. Цель

Предназначен для цепи переменного тока 50 Гц/60 Гц с максимальным номинальным током 63А для защиты от перенапряжения, низкого напряжения, перенапряжения, тока, утечки, молнии, И т. д.

Он подходит для таких электрических приборов, как базовые станции связи, ретрансляторы, видеонаблюдение, город безопасности, кабельный телевизор, цифровой телевизор, сетевые переключатели, оптические приемопередатчики, метеостанции, телеметрические станции, станции сейсмического обнаружения в различных условиях.

1. Особенности

Обнаружение перед закрытием: выключатель автоматической защиты от потери питания контролирует цепь и не будет закрываться при возникновении любого перенапряжения, утечки, перегрузки по току и других сбоев.

Защита от перенапряжения: Когда напряжение между живым проводом и naught проводом входного клемм выше заданного значения, переключатель отключится для защиты.

Защита от низкого напряжения: Когда напряжение между живым проводом и naught проводом входного клемм меньше, чем установленное значение, переключатель отключится для защиты.

Защита от перегрузки по току: в то время как на самом деле сейчас у нас больше или равна 1,15 раз номинального тока в течение 3 секунд, он будет туда и обратно в выключатель для защиты.

Защита от утечки: в тех случаях, когда ток утечки превышает заданное значение или поражение электрическим током происходит автоматического повторного включения переключатель будет отключен в течение 0,1 секунд, чтобы обеспечить личной безопасности.

Защита от разъединения нейтральной линии: когда трехфазное напряжение несимметрично до определенного уровня из-за свободной или отключенной внешней нейтральной линии, переключатель скручивается для защиты.

Автоматическое отключение при отключении питания: выключатель будет автоматически отключен, когда цепь выключена, и будет автоматически отключен после обнаружения нормального блока питания, восстановленного.

Интеллектуальная идентификация утечки: автоматически обнаруживает, прежде чем закрывать, если напряжение является нормой, и нейтральная линия хорошо подключена и никогда не закрывает чехол от любого сбоя.

Автоматическое повторное проигрывание: автоматическое восстановление после определенного интервала времени, если произошло сбой выше.

Автоматическое сохранение информации об отключении: Автоматическое сохранение такой информации об отключении, как время отключения, тип отключения (причина), напряжение, ток и ток утечки для анализа сбоя.

3. Основные технические параметры

Номинальное напряжение: ac220 В, 50 Гц/60 Гц

Расход энергии: <3 Вт

Напряжение питания: переменный ток 140В ~ 320 в

Утечки диапазон: 10 ~ 90mA утечки Время отклика: ≤ 0,1 S

Защита от перенапряжения диапазон: AC220 ~ 300V перенапряжения Время отклика: ≤ 0,1 S

Низкое напряжение диапазон: AC145 ~ 210V низшее напряжение Время отклика: ≤ 0,1 S

Защита от перегрузки по току диапазон: 1 ~ 63A от избыточной силы тока диапазон Время отклика: ≤ 0,1 S

Ток короткого замыкания: ≥ 31ln микросхема с защитой от короткого замыкания Время отклика: ≤ 0,1 S

Защита от молний: Тесты переключатель с комбинацией из хлопка для девочек футболки 1,2/50us Нью-Йорк (8/20us) между L-N провода. Не обнаружен сбой под напряжением 2 кВ и без повреждения под 6 кв.

Ошибка в режиме реального времени, напряжение и ток утечки: ≤ 5%

Макс. Запись сбоя: 999

Рабочие условия:

Температура: -20 ℃ ~ 55 ℃ Температура хранения: -45 ℃ ~ 80 ℃

Влажность: ≤ 95% Rh Атмосферное давление: 70 кПа ~ 106 кПа

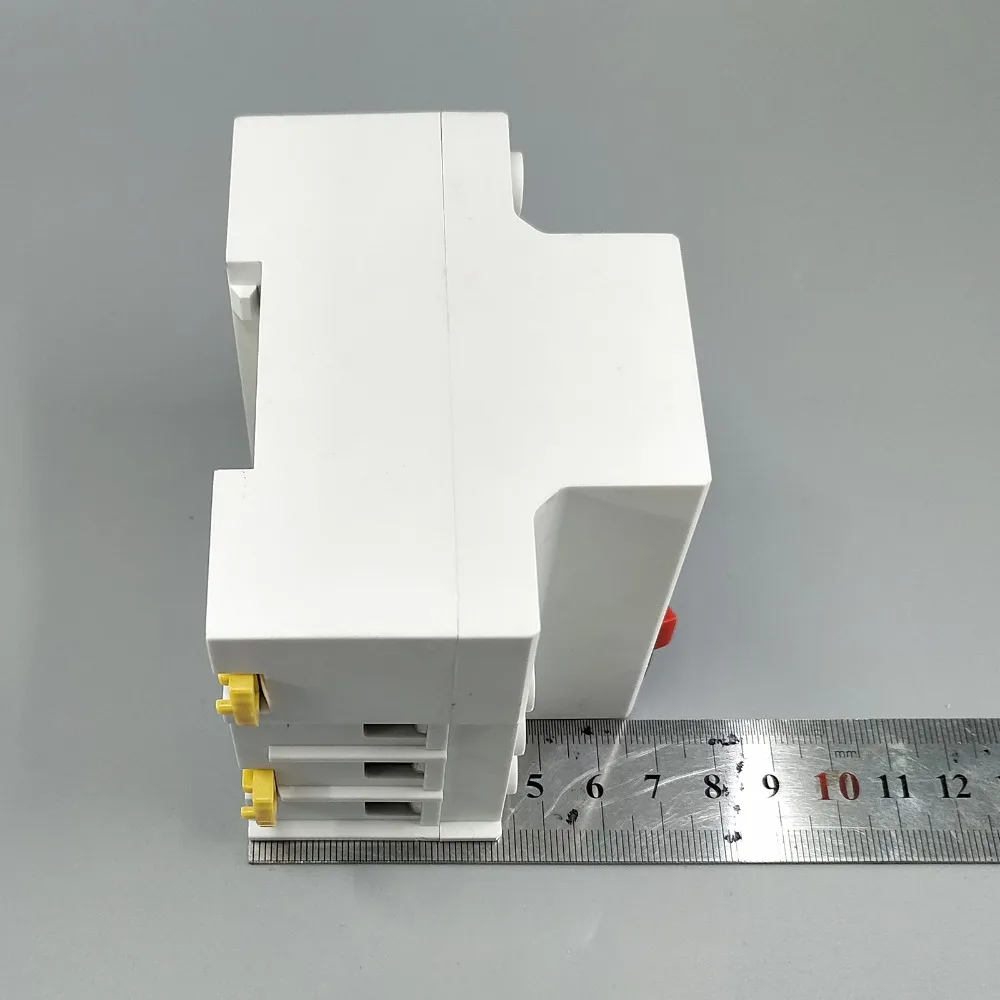

Объем: 106X92X70mm

1. Рабочие процедуры и инструкции для панели

4,1 работа основной панели

1. Нажмите клавишу set: Проверьте фактический ток, напряжение и ток утечки.
2. Настройка параметров

• Нажмите и удерживайте кнопку настройки в течение 5 секунд, чтобы перейти в режим настройки.
• Индикатор напряжения включается с фактическим значением перенапряжения (270 в по умолчанию). Нажмите клавишу «Up» до 300 В до максимальной или до нижней клавиши до 230 В до минимальной (нажмите кнопку «Up» снова, чтобы закрыть настройку, если не требуется).
• Нажмите и удерживайте кнопку настройки, и индикатор напряжения включится, при этом будет отображаться фактическое значение низкого напряжения (170 в по умолчанию). Нажмите клавишу «Up» до 210 в, до максимальной или до 145 в до минимальной. Нажмите кнопку вниз снова, чтобы закрыть настройки, если не требуется.
• Нажмите кнопку настройки и индикатор Тока (40 А по умолчанию). Нажмите клавишу «Up» до 63А, до максимальной или нижней кнопки до 1 А до минимальной.
• Нажмите кнопку настройки и индикатор утечки (30 мА по умолчанию). Нажмите клавишу «вверх» до 90 мА, до максимальной или до 10 мА до минимальной (нажмите кнопку «вверх» снова, чтобы закрыть настройку, если не требуется).

Подключите блок питания после хорошей проводки, автоматический выключатель защиты питания от потери. Включите «главный выключатель», чтобы включить автоматическую повторного включения, чтобы был сагнл по схеме. И затем нажмите кнопку «Тест», чтобы включить переключатель, чтобы выключить цепь. Индикатор утечки включен, и питание восстанавливается автоматически через 10 секунд, указывая, что переключатель работает хорошо и установлен правильно. Теперь вы можете быть уверены, что выключатель доставит вам безопасность и удобство.

Рекомендуется регулярно проводить Выше тест, чтобы убедиться, что переключатель работает хорошо.

В чехол нет необходимости электричества, вы можете отключить "главный выключатель", чтобы включить автоматическую повторного включения питания защитный выключатель для того, чтобы отключить цепь, который он эквивалентен значению, чтобы закрыть всю отключения питания.

1. Включите переключатель питания после включения питания включен. Рабочий индикатор горит огоньков, с указанием автоматический повторного включения питания защитный выключатель включен.

2. Выключатель автоматически закрывается, указывая, что выходной индикатор на панели включен, и блок питания является нормальным.

3. Выключатель отключает цепь после утечки электроэнергии на оборудование, указывая, что функция утечки хорошо работает. Индикатор утечки горит, и переключатель поработает на повторном выходе через 30 секунд.

Если утечка повторится, переключатель сразу же откроет ее и поработает на 5 минут позже. Если проблема не устраивает, попробуйте третью замену через 10 минут. Если он не повторится, попытайтесь, что четвертое повторится через 30 минут. Если это все еще есть, то попытайтесь, что пятое повторится через 1 час. После 5 раз повторной потери, переключатель перезагрузит, чтобы проверить цепь через 3 часа и попробует 5 раз повторной потери снова, если утечка все еще не решена.

4. Повторные потери при сбое протечки такие же, как и в случае перенапряжения, низкого напряжения и перегрузки по току.

1. Установка для использования

(1) Установите автоматический выключатель защиты питания, чтобы избежать прямого дождя и воздействия солнца, на стену или в основной корпус чехол.

(2) Подключите устройство к нижней части выключателя (или к переключателю ножа) с блоком питания, подключенным к входному клемму, и нагрузкой на выходной терминал.

(3) красный индикатор, включенный через 10 секунд после включения, указывает на то, что цепь поставляется против некоторого сбоя. Выключите переключатель и включите его снова через 10 секунд. Если он не работает, это может сигнализировать о том, что есть аномальный ток утечки или перегрузки по току/короткое замыкание. В этот момент все нагрузки должны быть отключены, чтобы определить основания и решить проблемы, прежде чем восстанавливать питание.

(4) Отрегулируйте Номинальный ток после установки.

(5) Подключите устройство к однофазному блоку питания 230 В, цепи электрооборудования и проводу заземления в соответствии с отметками на панели. Обратите внимание, что клеммы на входе и выходе не могут быть неправильно подключены.

1. Проводка: вам не нужно подключать к GND, если у вас нет GND

Примечание 1: этот выключатель не может использоваться в качестве основного выключателя. Пожалуйста, установите миниатюрный автоматический выключатель в качестве устройства для короткого замыкания перегрузки перед выключателем.

Примечание 2: пожалуйста, Отрегулируйте ток после установки.

Примечание 3: Данный продукт разработан без изоляционной функции. Пожалуйста, отсоедините передний выключатель перед ремонтом цепи.
