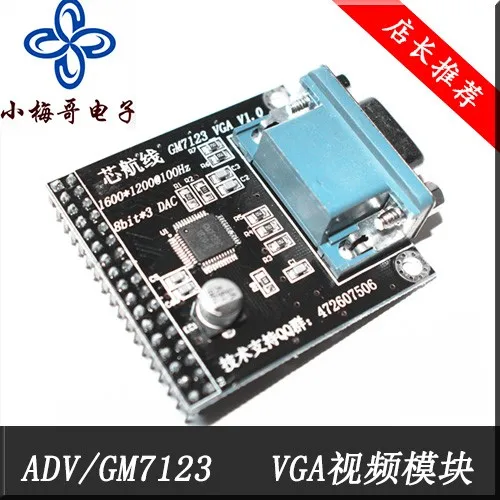

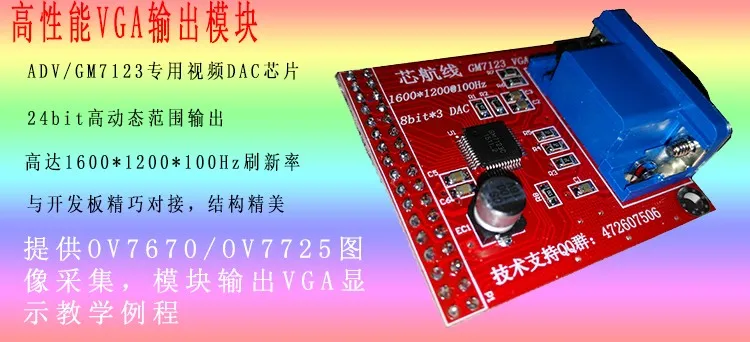

Видеомодуль GM7123 VGA с платой разработки FPGA камерой COMS|Детали и аксессуары для

Обновление Обратите внимание:

Новая версия модуля была полностью заменена на черный припой, сопротивление, и эффект лучше. Все клиенты, размещенные на заказ, будут оформлены в черной версии..Черная и красная аппаратная схема и проводка точно такие же, только модифицированные.Печатная платаЦвет печати должен быть гарантирован.

Будьте внимательны:

В GM7123 чип используется в модуле, и по параметрам чипа и ADV7123 чип совместимы с производительностью.

Модуль данных:

1. Предоставьте код системы сбора изображения, используя модуль с поддержкой камеры CMOS OV7670, Verilog, Altera версии.
2. Модуль схематичный рисунок

Качество Функция:

GM7123 представляет собой 3-канальный блок питания с 10-битная высокоскоростной видео DAC чип с частотой 330 МГЦ. Он совместим с RS-343A/RS-170 Стандартный дифференциальный выход. Диапазон тока на выходе-2 мА-26 мА. Входной Совместимость TTL уровня, внутренняя ссылка 1,23 V, одиночный источника питания 3,3 V, и LQFP48 посылка. GM7123 имеет три отдельных 10-bit data входными портами с видео контроля. Синхронизация и заготовка используются для управления синхронизацией и отключением, соответственно. Они производятся по технологии CMOS. Функции и pin, совместимые с ADV7123.

A) Коэффициент конверсии 330 мс/с

B) 3 10 бит DAC

C) совместимый с входом уровень TTL

D) диапазон выходных данных DAC, 2 мА ~ 26 мА

E) ссылка на встроенный диапазон напряжения

F) Инкапсуляция LQFP48

Разница между GM7123 и ADV7123

Напряжение питания

ADV7123 напряжение питающей сети совместим с выходом 5V/3,3 V

Gm7123's напряжение питающей сети поддерживает только 3,3 V ..

Ток питания в режиме ожидания

Ток питания в режиме ожидания ADV7123 имеет стандартное значение около 2 мА

Ток питания в режиме ожидания GM7123 имеет стандартное значение около 0,2 мА.

Модуль выходных данных core route GM7123 VGA, схема, как показано ниже.

Применение: ключевые моменты

На что следует обратить внимание

Используя модуль ADV/GM7123 для подключения стандартного дисплея VGA к выходному изображению VGA, мы должны соответствовать следующим ключевым моментам:

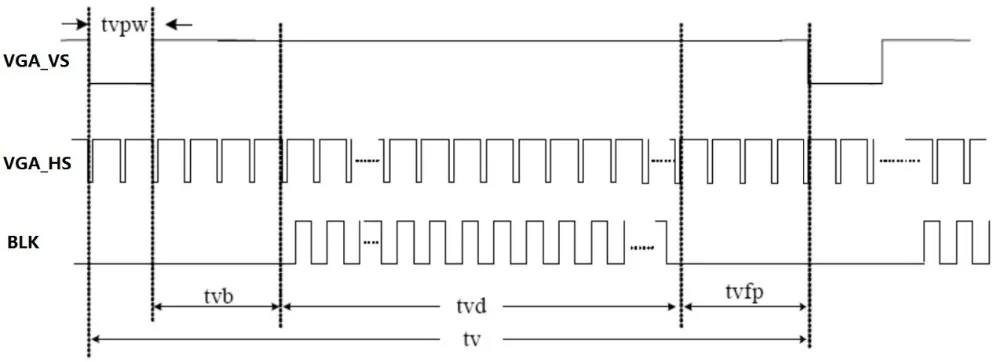

1.  VGA_VS и VGA_HS отвечают различным стандартам синхронизации VGA. Стандартный режим синхронизации VGA, в дополнение к сегментам данных, есть заглушки и сегменты синхронизации, поэтому два сигнала должны быть установлены в соответствии со стандартным временем синхронизации VGA. В противном случае дисплей не будет распознаваться и отображаться нормально.

2.  Сигнал часов должен соответствовать запросу о частоте обновления 60 Гц. Например, для разрешения 800*600 @ 60 Гц, сигнал часов должен быть около 40 МГц, что позволяет иметь очень небольшие отклонения, такие как 39,2 МГц, что приемлемо, но не слишком много. Например, если дан сигнал на часы 30 МГц, дисплей не будет распознавать и отображать.

3.  Интерфейс VGA не поддерживает другие нестандартные синхронизации, такие как 30 кадров, 20 кадров и другие ЖК-дисплеи, могут поддерживать скорость обновления. Некоторые MCUs для вывода изображений с высоким разрешением, скорость обновления будет низкой, а некоторые даже ниже, чем 5 кадров, таким образом, интерфейс RGB LCD может поддерживать, но для интерфейса VGA, это не очевидно. Шоу.

4.  Сигнал BLK должен быть подключен к DE pin На ЖК диск процессора для некоторых процессоров или MCUs с ЖК диск s.

5.  Если сигнал BLK не может быть сгенерирован, сигнал BLK может быть напрямую подключен к высокому уровню, и во время пустой, управление данными по линии данных RGB-0.

6.  Если на дисплее есть часть экрана, это обычное феномен, так как некоторые цветовые изменения на изображении, ненормальный цвет, эта ситуация часто связана с драйвером (MCU или FPGA) разница в времени и линии передачи данных, вызванная большим размером, сигнал часов может быть изменен (Обратная), или использование таймеров приближения. Способ регулировки луча заключается в том, чтобы регулировать задержку передачи данных по сигналу часов.

Модуль выхода GM7123 VGA определяет только функцию цифрового сигнала в аналоговый, и не может осуществить преобразование любого интерфейса связи, и не может создать какой-либо сигнал синхронизации, а также не нужна какая-либо конфигурация для использования. Пожалуйста, ознакомьтесь с материалами, связанными с Xiaomei.

(Примечание: следующий RGB[7... 0] определяет название модуля, а не название чипа).

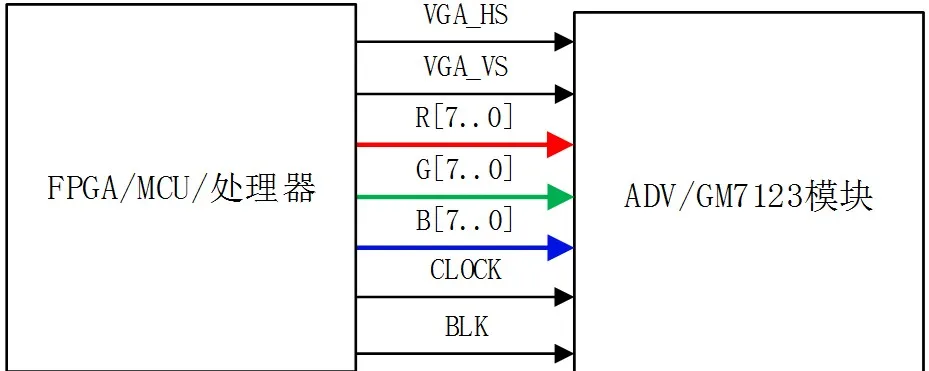

RGB888 соединение

При использовании синхронизации интерфейса RGB888, вы можете подключиться следующим образом.

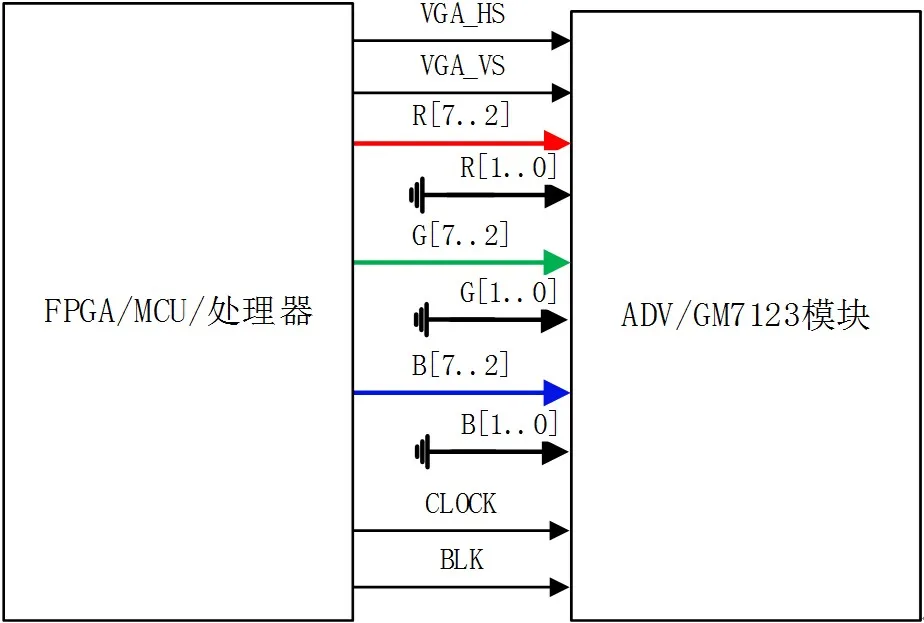

RGB666 соединение

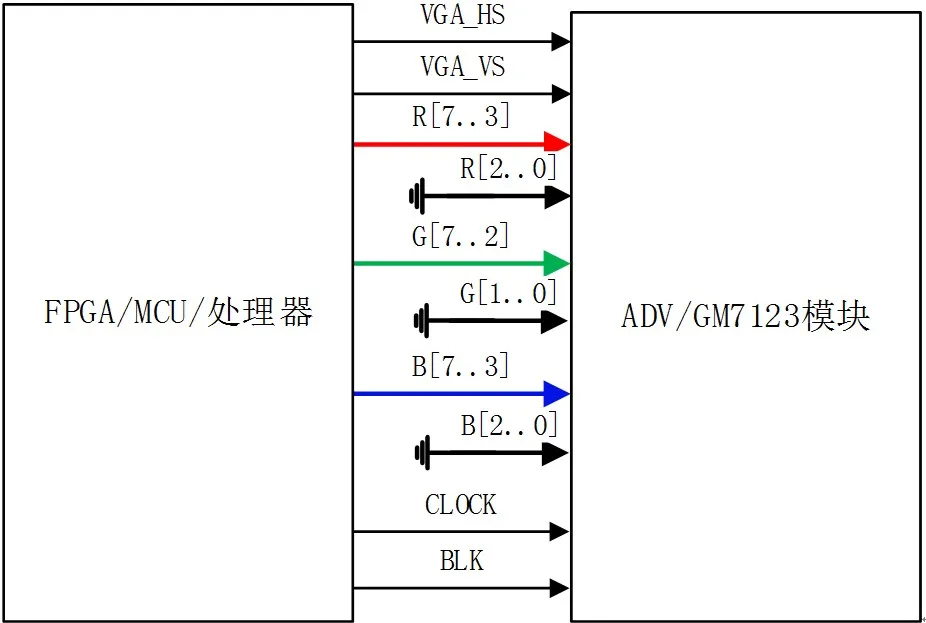

При использовании синхронизации интерфейса RGB666, подключайте данные RGB666 только к R [7,2], G [7,2], B [7,2] и подключайте R [1,0], G [1,0], И B [1,0] к GND (когда требования очень низкие, подвеска в порядке, без влияния на функцию, Но не рекомендуется) следующим образом.

RGB565 соединение

При использовании синхронизации интерфейса RGB565 используется только R [7,3], G [7,2], B [7,3] для подключения данных RGB565 и R [2,0], G [1,0], B [2,0] подключены к GND (когда требования очень низкие, подвеска в порядке, без влияния на функцию, Но это не рекомендуется) следующим образом.

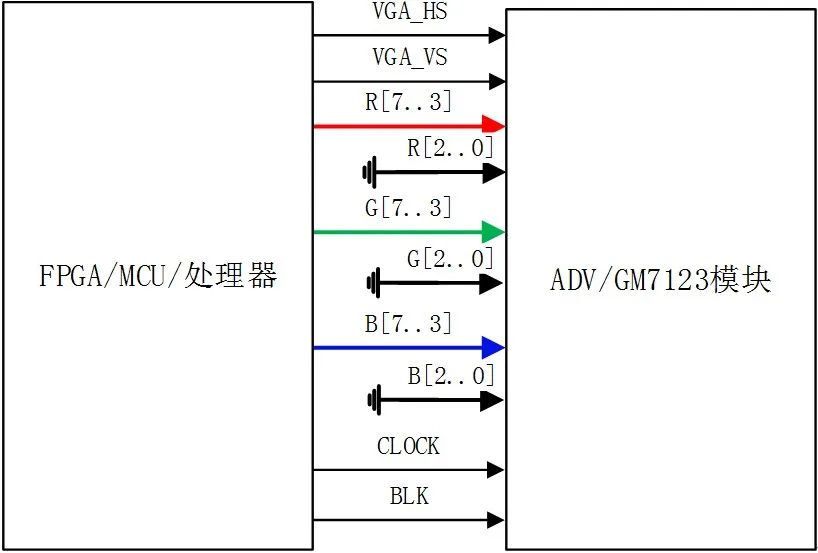

RGB555 соединение

При использовании синхронизации интерфейса RGB555 используется только R [7,3], G [7,3], B [7,3] для подключения данных RGB555 и R [2,0], G [2,0], B [2,0] подключены к GND (когда требования очень низкие, подвеска в порядке, без влияния на функцию, Но это не рекомендуется) следующим образом.

Модуль расширения, штыревая панель последовательного интерфейса:

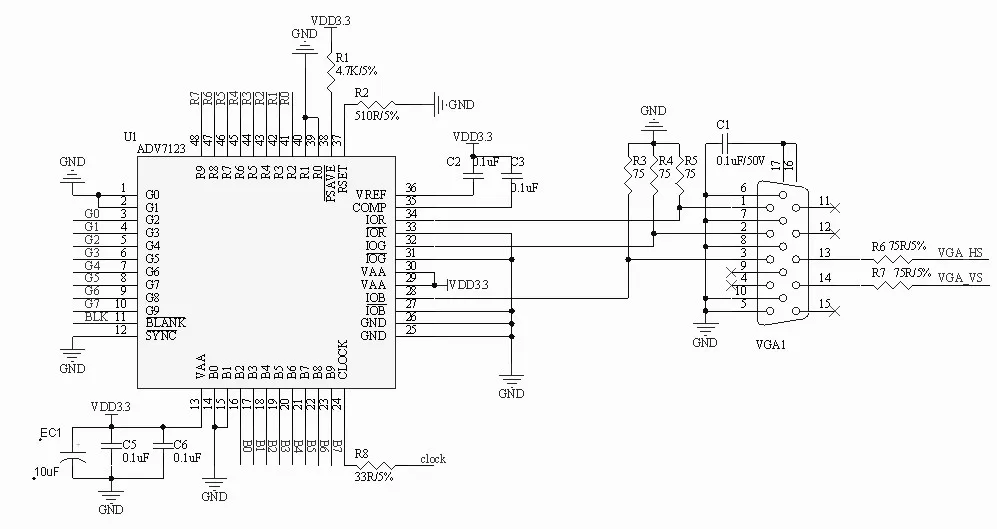

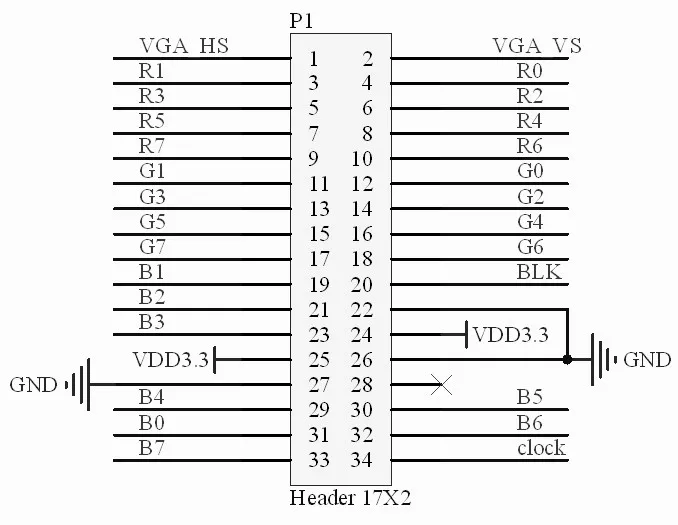

Схема модуля:

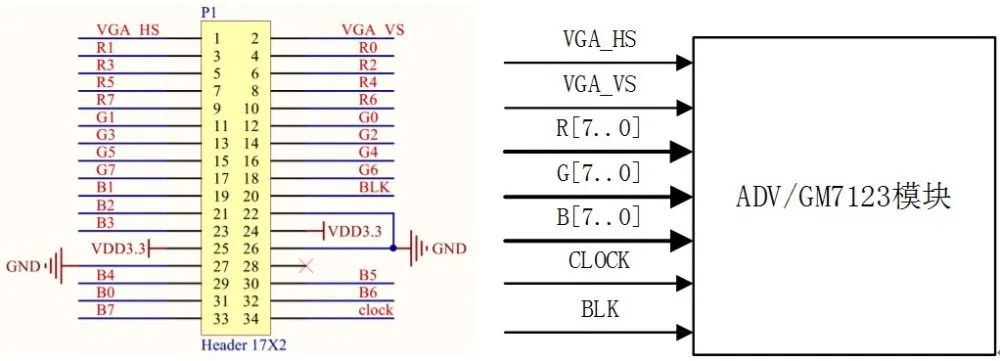

Модуль выбирает 8 бит каждого из трех каналов DAC чипа GM7123, так как порт ввода данных и 2 бит низко, чтобы сбросить. Таким образом, формат RGB888, т. Е. Цвет 24 бит, поддерживается по умолчанию. Качество графики полностью соответствует стандарту отображения на ПК. Модуль приводит к VGA_HS, VGA_VS, часы, BLK (пустой), R7 ~ R0, G7 ~ G0, B7 ~ B0, 3,3 V, G. ND сигнала. Для пользователей просто правильно подключите эти сигналы и дайте правильный стандартный сигнал VGA.

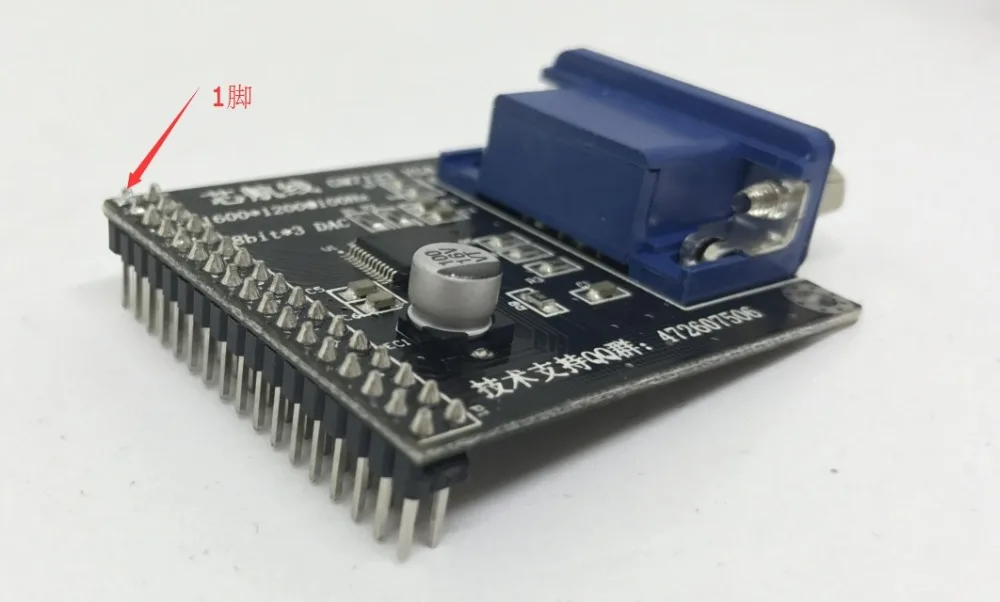

В модуле используется двухрядный штифтовый интерфейс 2*17, верхний левый-1 фута.

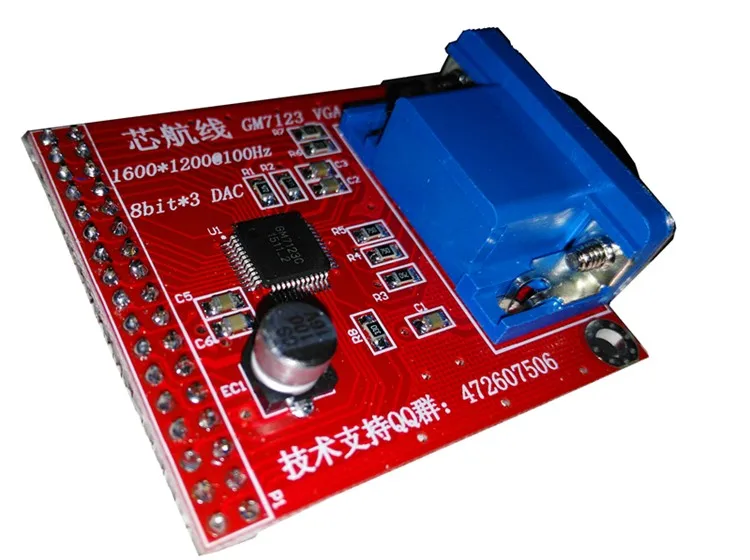

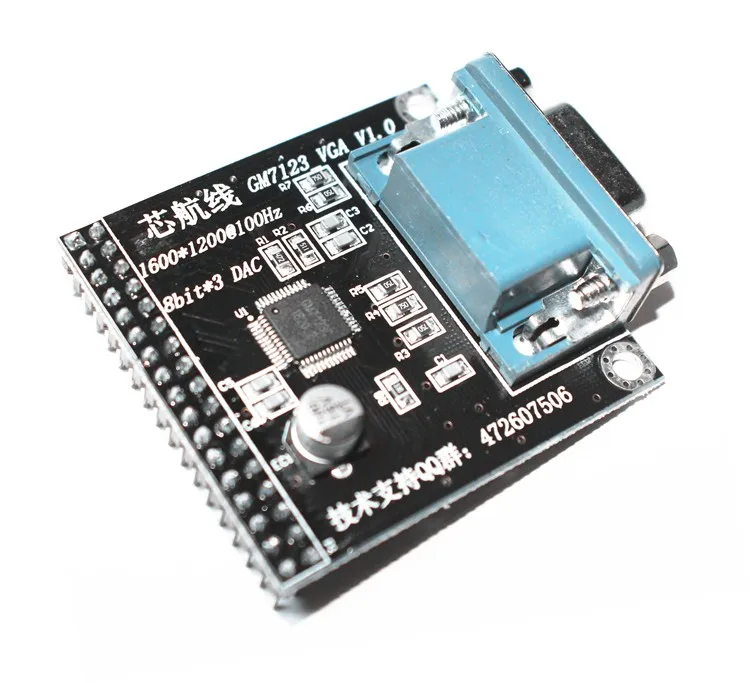

Модуль детали:

Модуль использование:

Эффект использования модуля:

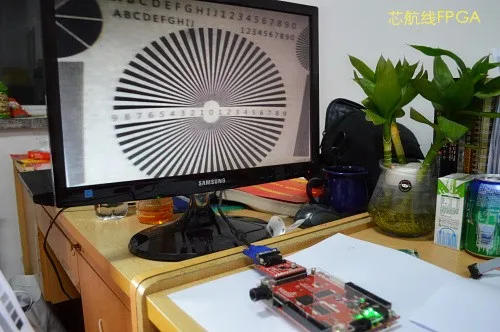

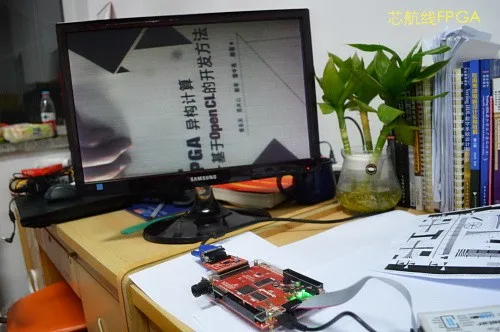

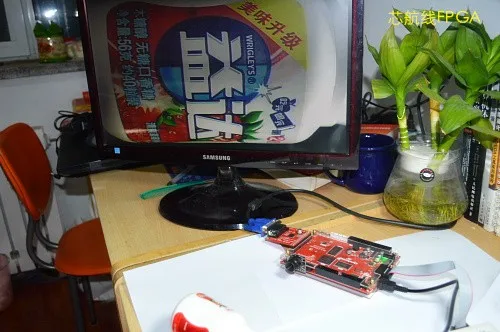

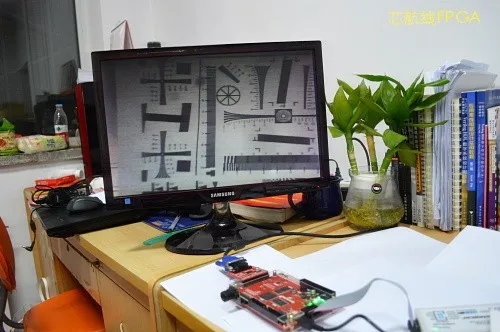

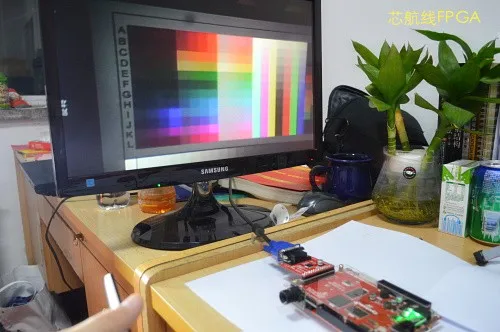

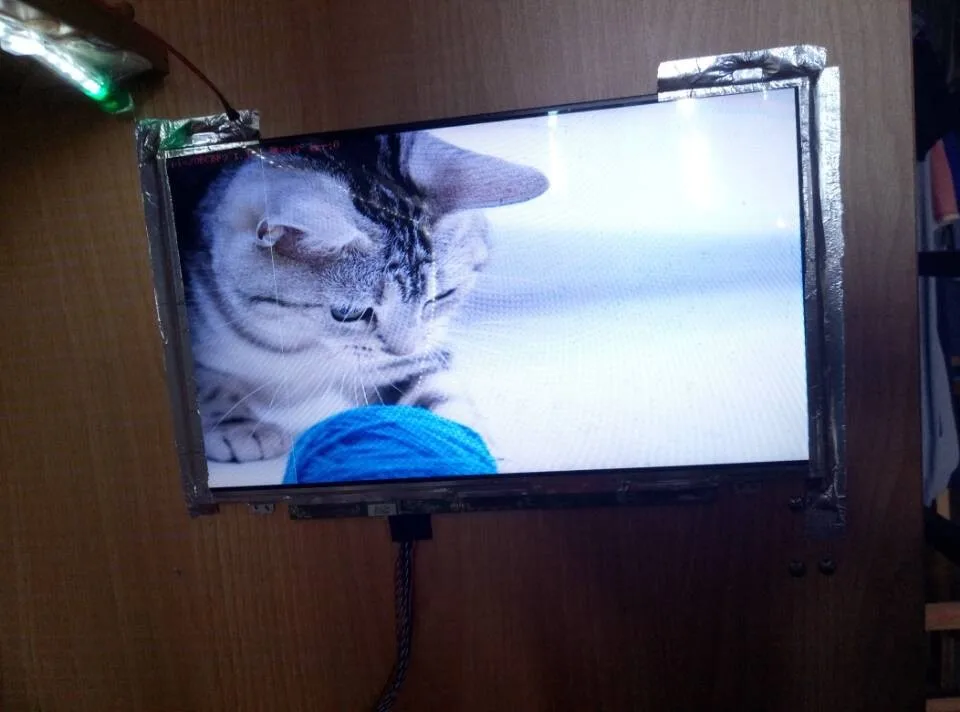

Этот модуль может обеспечить высокое качество изображения с помощью основной платы разработки FPGA airline. Ниже приведен эффект этого модуля с выходным изображением камеры CMOS:

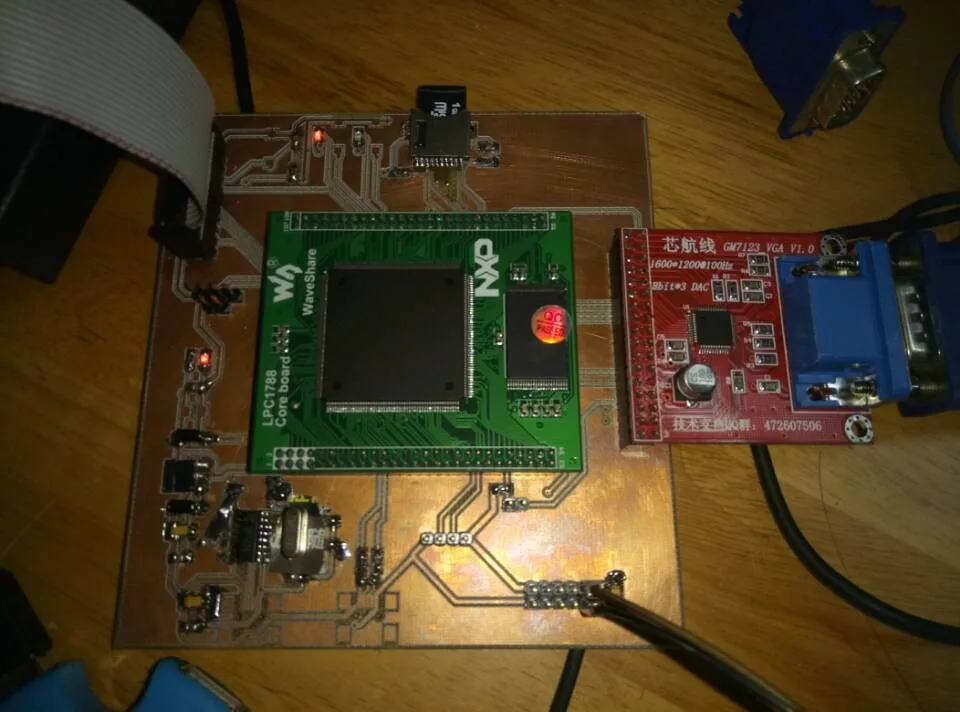

Ниже приведено использование LPC1788 для клиентов с нашим модулем VGA для системы отображения изображения, хорошие результаты, процесс изготовления пластины также хороший, визуальный гравировальный станок для гравировки. Разрешение 800*600.
