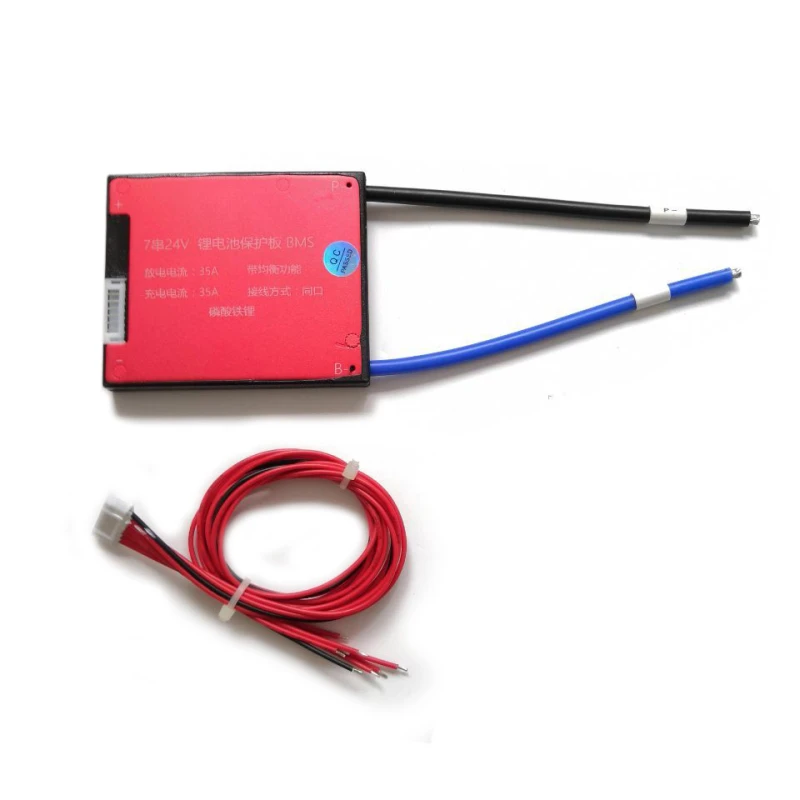

1 шт./лот Водонепроницаемый 7 S 25 2 v 15A 25A 35A 45A скорость разряда LiFePO4 плата защиты

1 шт./лот Водонепроницаемый 7 S 25 2 v 15A 25A 35A 45A скорость разряда LiFePO4 плата защиты

Обзор

Фотоаппаратов моментальной печати 7 S 24 V 15/25/35A/45A/60ABms используется для7 Серия 24V Lifepo4Аккумуляторного блока.

Мы можем разработать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, и литий-полимерных и т. д.

Основные функции: защита от перегрузки, защита от разрядки,

Защита от тока, защита от короткого замыкания, защита от температуры и т. д.

В соответствии с запросом клиента мы можем разработать PCM в различных размерах и конструкциях. BMS изготовлено из высококачественного Mos и IC импортированных. Храните аккумулятор в течение длительного срока службы
Время.

25,2 в 7 s lifepo4 батарея датчик СМК защита curcuit модуль для DIY

Батарейный блок

Один порт с функцией сохранения баланса

Используйте высококачественную (А-уровень) защитную интегральная схема, из Японии.

Сильная нагрузка, постоянная разрядка тока 25A/35A/45A/60A, используйте высокое напряжение сопротивления, низкий
Внутренняя сила сопротивления Mosfet. Теплоотвод значительно поможет охлаждение.

IC имеет функцию балансировки мощности. Схема проста и надежна.


Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен при зарядке или разрядке. Функция защиты от тока и короткого замыкания очень надежная. Долгое время короткого замыкания нагрузки не влияет на PCB и аккумулятор. Защита температуры во время зарядки и разрядки.

Экстремальное низкое энергопотребление. Расход всего устройства меньше 50uA.


PCB использование высокая антикоррозийная, Высокая водонепроницаемость, высокое сопротивление ESD Формальное покрытие

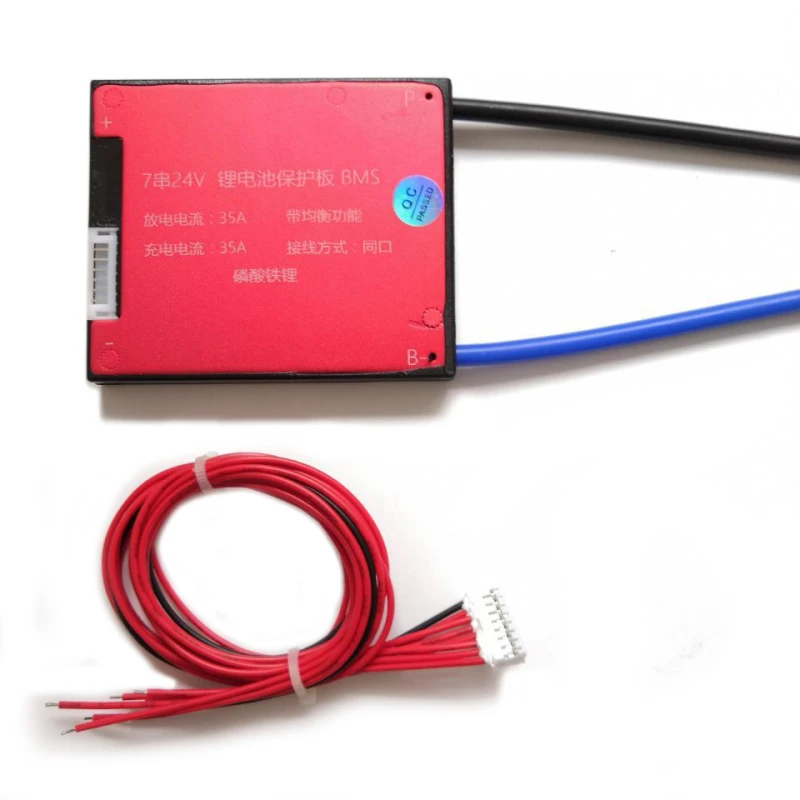

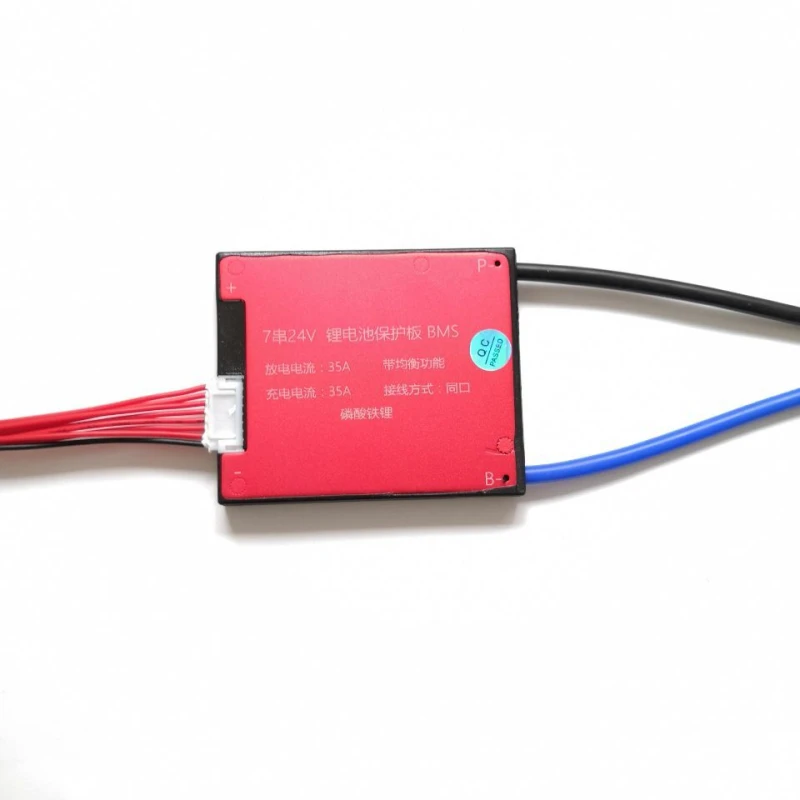

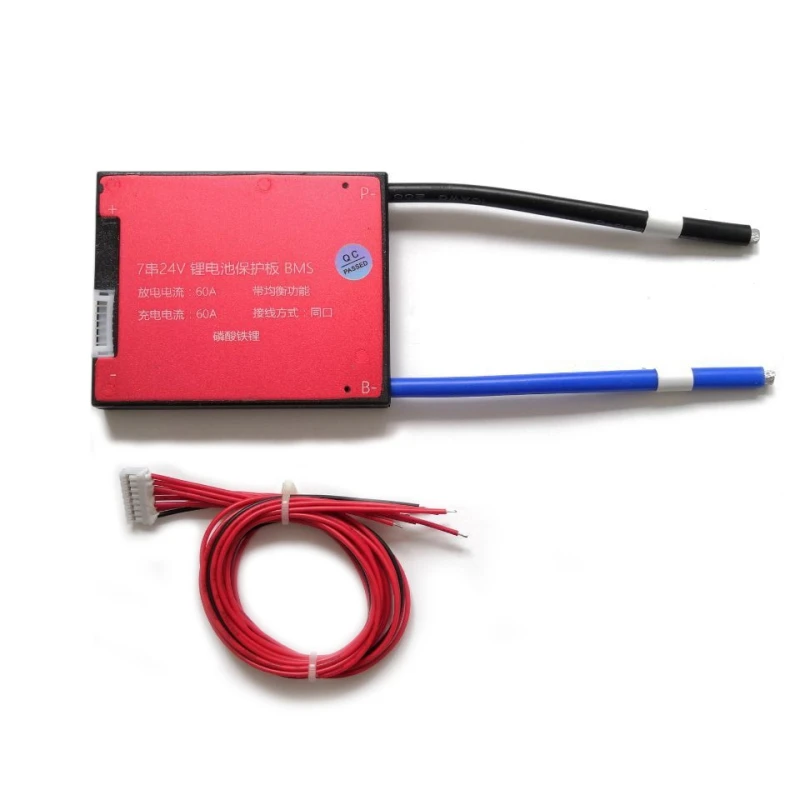

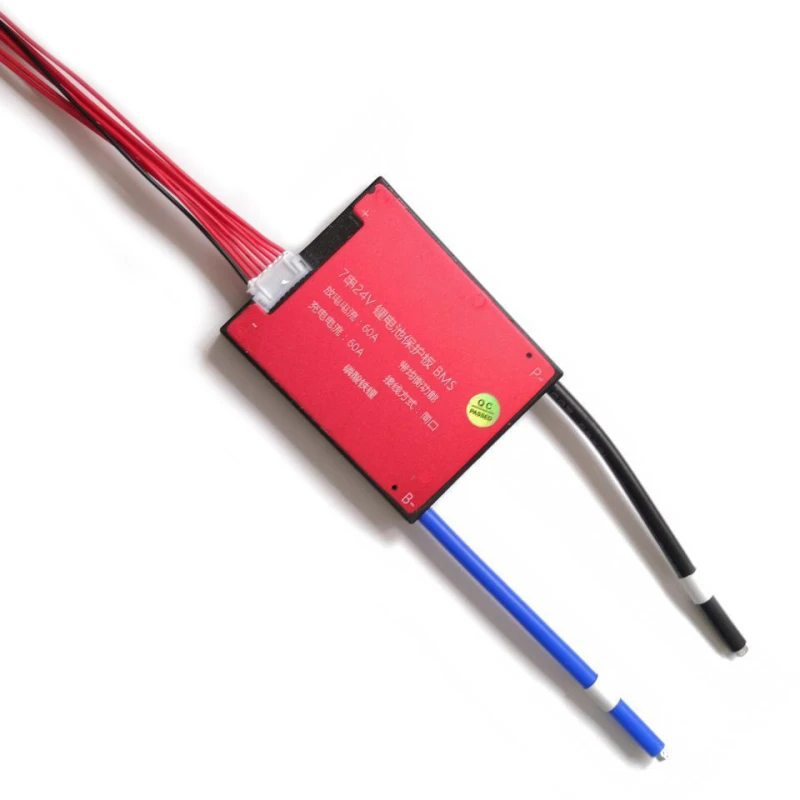

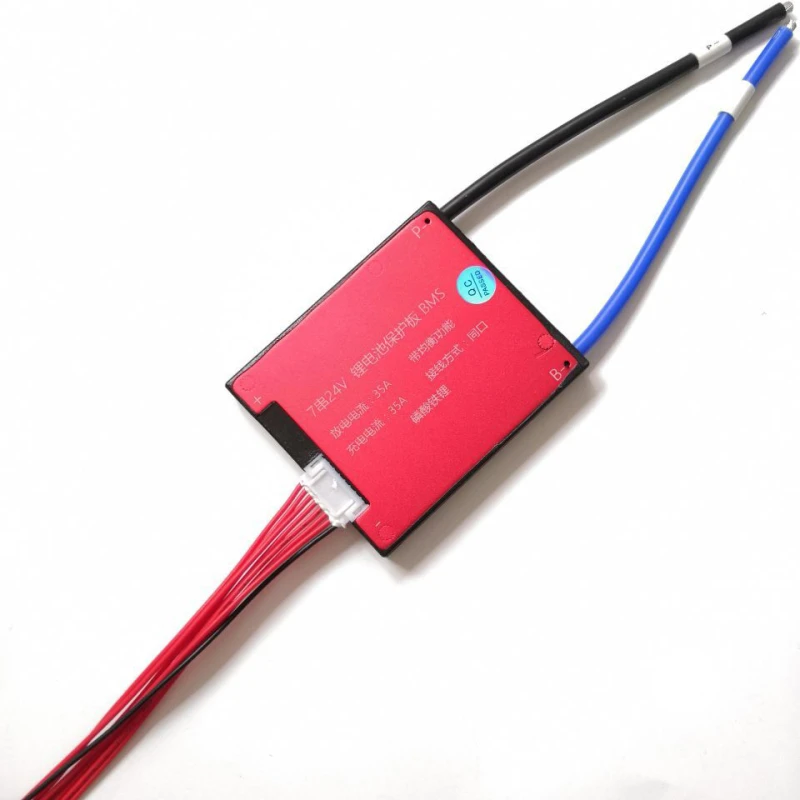

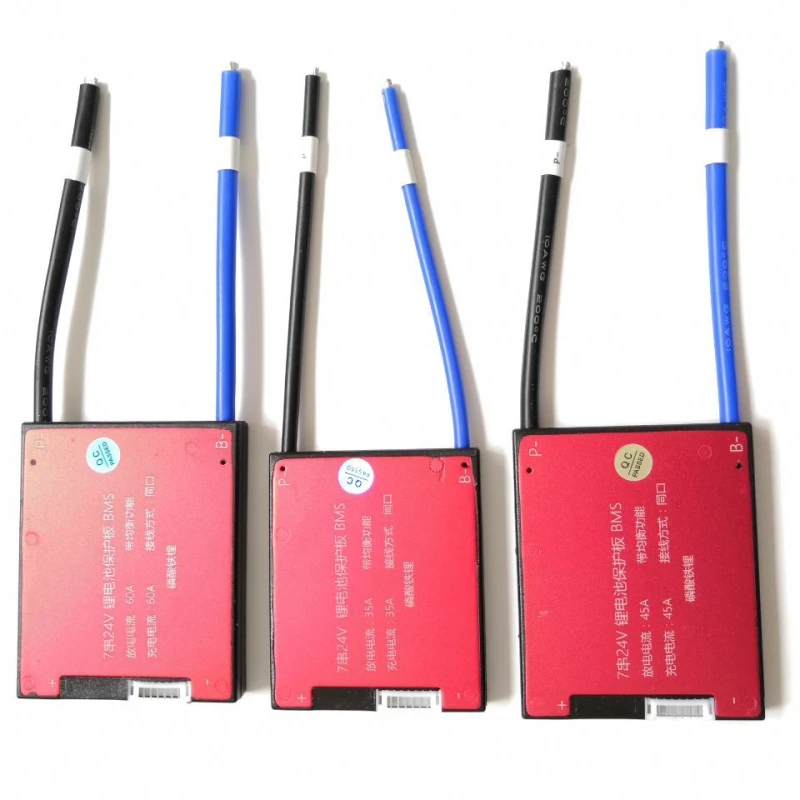

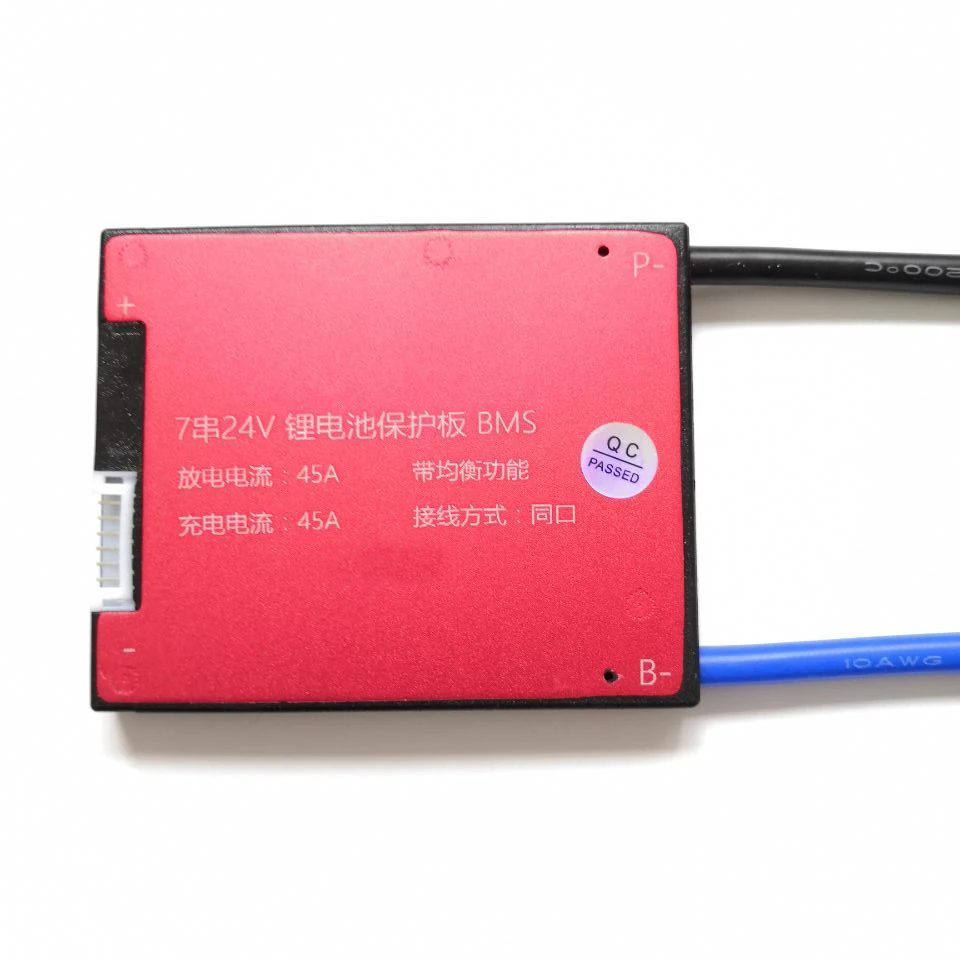

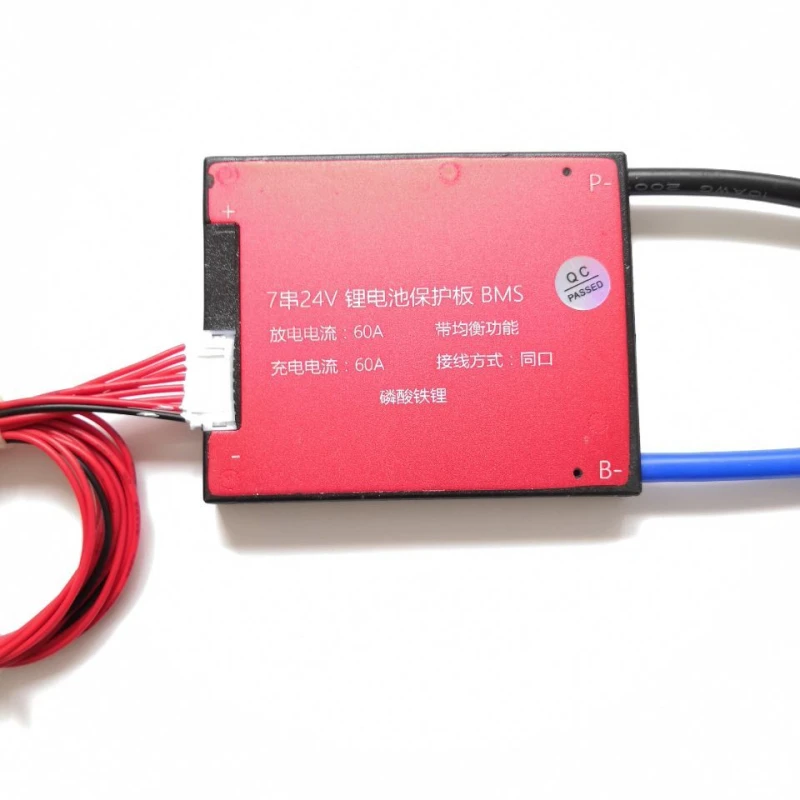

Фотографии

Предупреждение:

1) следует строго следовать шагам соединения как диаграмма.

2) Проверьте правильность соединения. Подключите его к аккумулятору “+”-”

3) Мы не несем ответственности за дефекты, вызванные неправильным соединением.

Вопросы и ответы

1. Какой общий порт и отдельный порт? В чем разница?
Мы берем 13S48V16A BMS в качестве примера, общий порт 16A означает ваш
Зарядный катод и разрядный катод соединены в одном и том же конце
(Наш P-), зарядный катод и разрядный катод используются в общем
Порт подключения, поэтому ток заряда и ток разрядки одинаковы
16A. В то время как отдельный порт отдельно соединен с помощью зарядного катода
(C-) и разрядный катод (P-), поэтому ток заряда и разрядка
Ток отличается, ток разрядки 16А, ток зарядки 8А.

2. Какое минимальное количество для с функцией сохранения баланса?
Принцип работы и функции являются следующими, когда ваша одна ячейка
Напряжение до напряжения будильника (литий-ионный до 4,18 в, срок службы Po4 до (3,6 В),
Затем баланс клеток начинает работать, сопротивление баланса начинает разрядку
С 35ма (когда баланс разрядки начинает работать, BMS начнет немного
Нагревается, что является нормальным отражением), ячейка в обоих зарядках
И состояние разрядки, и другие, которые не получили сигнал тревоги
Напряжение (li-ion 4,18 V, Life Po43.6V) только в состоянии зарядки, нет
Разрядка, когда быстрое напряжение ячейки достигается для напряжения тревоги (li-ion
4,25 V, Life Po43.75V) BMS начинает отключать защиту от питания, все остальные
Все ячейки находятся в остановке зарядки, этот процесс позволит вашей батарее
Зарядка в балансе тока, и напряжение батареи в балансе
Состояние, но когда разница в напряжении вашей ячейки в большом диапазоне, то
Баланс не может хорошо работать.

3. связь между емкостью батареи и током BMS?
Нет прямой связи между емкостью батареи и BMS
Ток, большая емкость не означает большой аккумулятор, но Положитесь на продолжить
Ток, то есть, если ваш двигатель мощный, вы должны выбрать
Высокий ток BMS, он не зависит от емкости аккумулятора.

4. Какой тип зарядного устройства выбрать?
Литиевая батарея должна выбрать специальное зарядное устройство, не используйте зарядное устройство для свинца
Кислотная батарея, для зарядное устройство свинцового кислотного аккумулятора может иметь MOS с высоким давлением
Защита от поломки, которая не защитит BMS от заряда. Срок службы Po4
Напряжение зарядного устройства = шнур батареи № X3.6V, в то время как литий-ионный
Напряжение зарядного устройства = шнур батареи № X4.2V.

5. Какой текущий BMS я должен выбрать?
Возьмите 10S36V в качестве примера: на какой текущий BMS вы выбираете
Ваш электронный двигатель и ограничение тока контроллера. Напр.,
Выберите 16A для ниже 350 W, 25A для below500W, 35A для ниже 800 W, 60A для
Ниже 1000 Вт, более 1200 Вт, свяжитесь с нашим специалистом по обслуживанию
Для предложений, один в целом, непрерывный ток должен быть выше
Ограничение тока в контроллере.

6. поврежден ли мой BMS?
Если вы хотите определить, поврежден ли BMS, пожалуйста, примите следующее
Шаги, чтобы проверить, является ли Напряжение каждой ячейки одинаковым с Вольтметр? В случае, если
Разница в напряжении ячеек составляет более 1,0 В, на дисплее отображается неисправность
Не может работать далеко, нет источника питания на
Диапазон запуска, короткое время зарядки, все эти проблемы почти вызваны
Батареи, если BMS поврежден, отображается как без зарядки, без разрядки, нет
Разрядка, в то время как батарея имеет напряжение.

Посылка:

1 шт. фотоаппаратов моментальной печати 7 s 24 v Lifepo4 bms С ПЛОСКИМ КАБЕЛЕМ
