Особенности:
Напоминание:
Фотография используется для демонстрации принципа работы и внешнего вида продукта. Поэтому мы выбрали один из параметров, чтобы сделать фотографии, показывая, что разрешение не может соответствовать всем спецификациям. Разрешение соответствующего продукта зависит от номера на веб-странице.По умолчанию мы отправляем Синий шрифт. Если вам нужен белый цвет, вы можете оставить сообщение владельцу.
Флуоресцентный
Технические параметры
Диапазон измерения напряжения:00,00-500,0 в
Диапазон измерения тока: 100A
Шунт не входит в комплект, если вам нужна покупка Шунт. Вы можете купить ссылку
//www.ebay.com/itm/302745314612?ViewItem=&item=302745314612
Мощность измерения:0,000 Вт-150 кВт [Десятичная точка и единица автоматически настраиваются в соответствии с фактическими результатами]
Мощность в реальном времени:0.000AH-999.9AH [Десятичная точка автоматически настраивается в соответствии с фактическими результатами]Накопительная энергия:0.000AH-99999AH [Десятичная точка автоматически настраивается в соответствии с фактическими результатами]Совокупное время Ватт:0.000WH-99999WH [Десятичная точка автоматически настраивается в соответствии с фактическими результатами]Измерение температуры:-15,0 градусов до 65 градусов [разрешение 0,1 градусов]Время показывает:0-99 часов и 59 минут [Время загрузки]Автоматическая память:1 на этот раз электричества, 2 добавьте электричество много раз. 3 многократная аддитивная энергияВнутреннее сопротивление вольтметра:120KΩ
Внутреннее сопротивление амперметра:1A0.1Ω1A25mΩ 5A10mΩ10A5mΩ30A2.5mΩ 50A1.5mΩ100A0.75mΩ 200A0.375mΩ
Рабочее напряжение:DC5-12V *1
Точность измерения:0.2%(+/-2)*2
Рабочая температура:-10 ℃ ~ 60 ℃
Рабочий ток:<15 мА
Частота обновления:2 раза/секунду

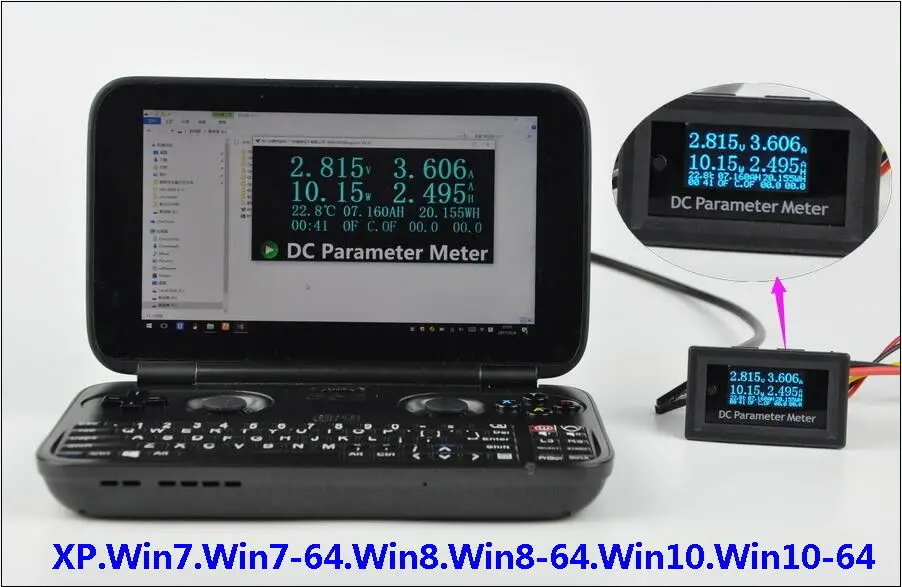

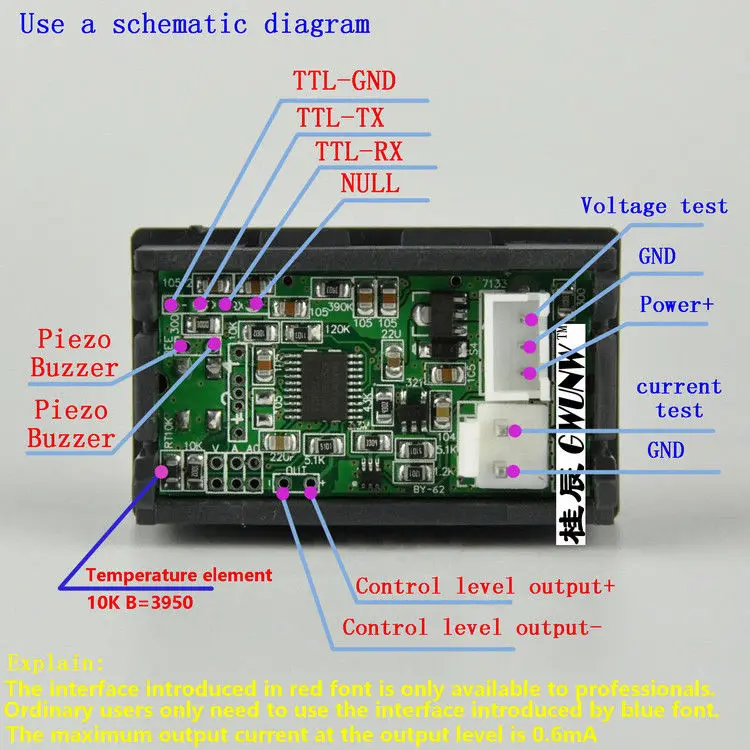

Функция связи: Обеспечивает TTL интерфейс вывода data.3.3V5V совместимый.
Режим отображения:0,96 OLED

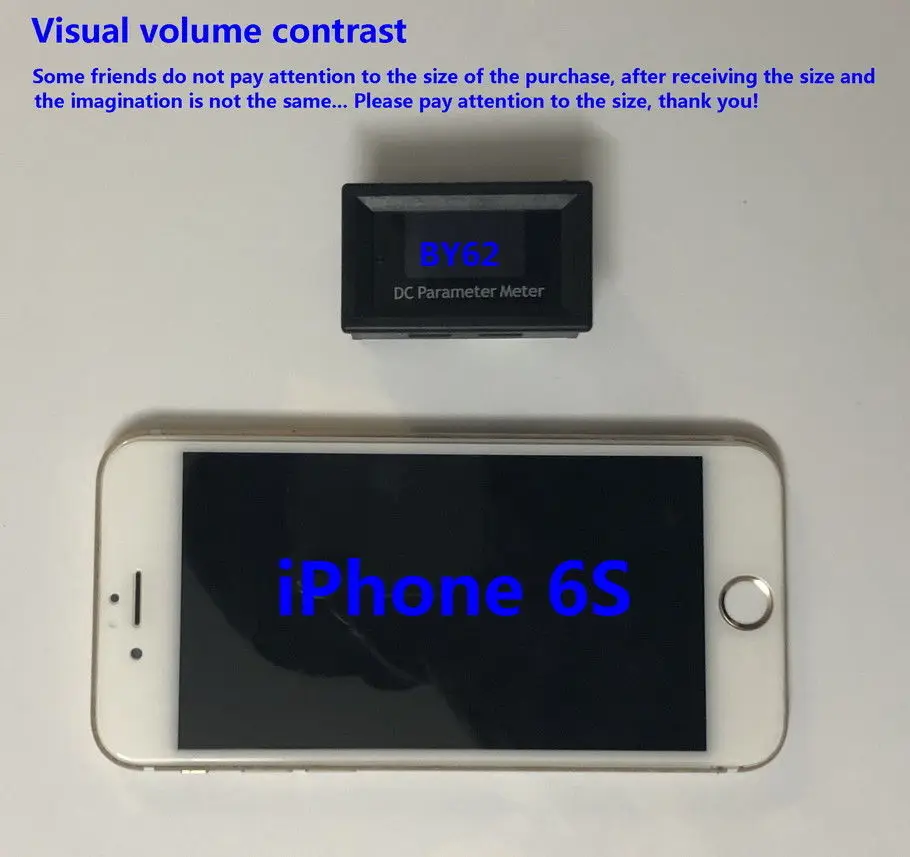

Габаритные размеры:48 мм * 29 мм * 21 мм (Д * Ш * В)
Размер отверстия:45,5 мм * 26,5 мм
Длина свинцового провода:13 см
* 1:Прибор может работать в dc4-28v, но будет жарко, когда он будет выше 15 В и уменьшит точность и срок службы. Пожалуйста, используйте источник питания 5-15 в.
* 2:Метод расчета ошибок, Процент максимального диапазона, плюс количество в скобках
![ebay_71B8FC6D7A7042AEB0BCEB33F29C6C50]()

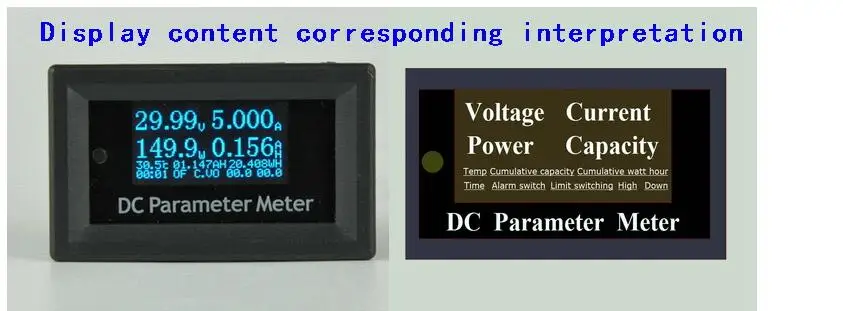

Напряжение:Дисплей напряжения
Ток:Отображение тока
Мощность:Дисплей питания
Емкость:
Емкость показывает, что результат последнего измерения отображается сначала каждый раз, когда питание подключено. Когда это время превышает 1 мА · ч, он начинает пересчитать.
Температура:Измерение температуры печатной платы, примерно на два градуса выше комнатной температуры
Совокупная Емкость:
Результат накопительного количества электроэнергии для всех измерений, если он не очищается, он всегда будет накапливаться.
Кумулятивный Ватт час:
Результаты скапливающейся энергии всех измерений. Если она не очищается, она всегда будет накапливаться.
Время:Время загрузки
СигнализацияПереключатель :
Эта функция предназначена только для профессионального использования. Используйте d для вывода сигнала напряжения и управления другими устройствами.
- Когда набор <ON>, если напряжение или текущее состояние тревоги реализованы, выход 3,3 В. В противном случае выход 0 В
- Когда набор <OFF>, выходное напряжение всегда 0 В
Переключение конечностей:
Эта функция предназначена только для профессионального использования.
- Когда Установите <C.VO>, поверните операционный канал в напряжение.
- Когда Установите <C.CU>, поверните операционный канал в ток
Высокий:
Эта функция предназначена только для профессионального использования.
Переключение Limitch = C.VO значение, показанное здесь, является верхним пределом напряжения.
Переключение Limitch = C.CU значение, показанное здесь, является верхним пределом тока.
Вниз:
Эта функция предназначена только для профессионального использования.
Переключение Limitch = C.VO значение, показанное здесь, является нижним пределом напряжения.
Переключение Limitch = C.CU значение, показанное здесь, является нижним пределом тока
Очень важная подсказка:По умолчанию 0, когда завод не работает. Чтобы настроить [вниз], необходимо настроить [высокий]. Только когда [вниз] меньше [высокий], и данные будут успешно сохранены.
Флуоресцентный
Метод использования клавиш:
Инструмент разработан с помощью одной кнопки и может осуществлять различные операции.О: в нормальном интерфейсе длина составляет 3 секунды в состоянии регулировки. Выбранные элементы регулировки будут мерцать. В этом состоянии нажмите кнопку, чтобы переключиться назад и вперед в элементах регулировки. При выборе: электричество в реальном времени, аккумулирование электричества, аккумулирование энергии, дважды нажмите кнопку, чтобы осуществить нулевую работу. Когда переключатель сигнализации выбран, переключатель канала, дважды нажмите переключатель, когда переключатель канала. При выборе: верхние и нижние значения, дважды нажмите, чтобы ввести регулировку данных. В режиме регулировки Нажмите 3 секунды для выхода.B: при нормальном интерфейсе дважды нажмите кнопку (2 раза в короткое время), введите Интерфейс калибровки. Он может калибровать напряжение, ток и нулевую точку. Диапазон регулировки +/-50%. Когда параметры мерцают, дважды нажмите, введите регулировку положения (подчеркивание ниже соответствующего номера), нажмите цикл, чтобы изменить номер, дважды щелкните, измените положение регулировки, И нажмите на границу выхода.![ebay_F50969131D8849C3ADDECAB4E19A286D]()
Дополнение: Этот интерфейс также может установить режим сигнала тревоги. Эта функция очень практична. Выход: TUNR[Изменение уровня будильника с изменением состояния будильника] Выход: удержание[Блокировка уровня тревоги, когда происходит сигнал тревоги, выход высокого уровня, даже если условия тревоги исчезают, уровень выхода остается, до тех пор, пока ключ не восстановит низкий уровень]Флуоресцентный

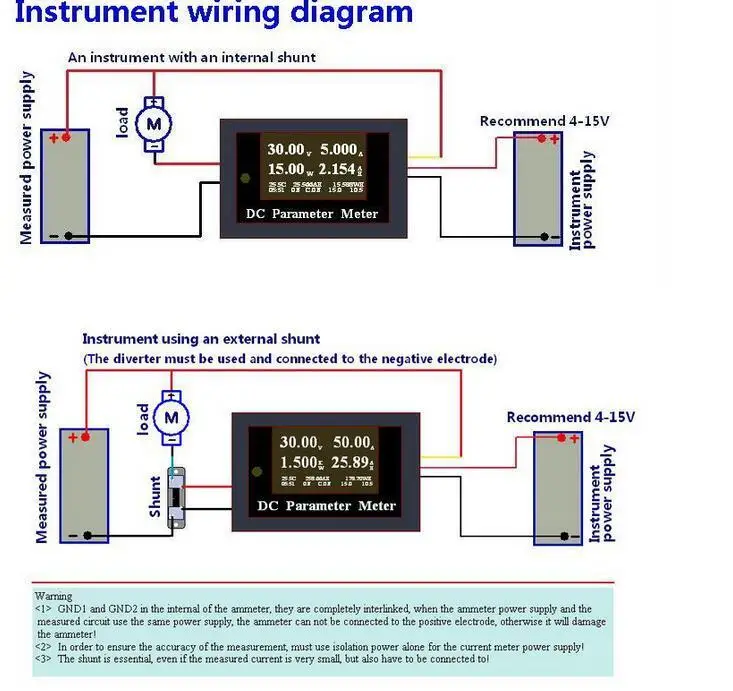

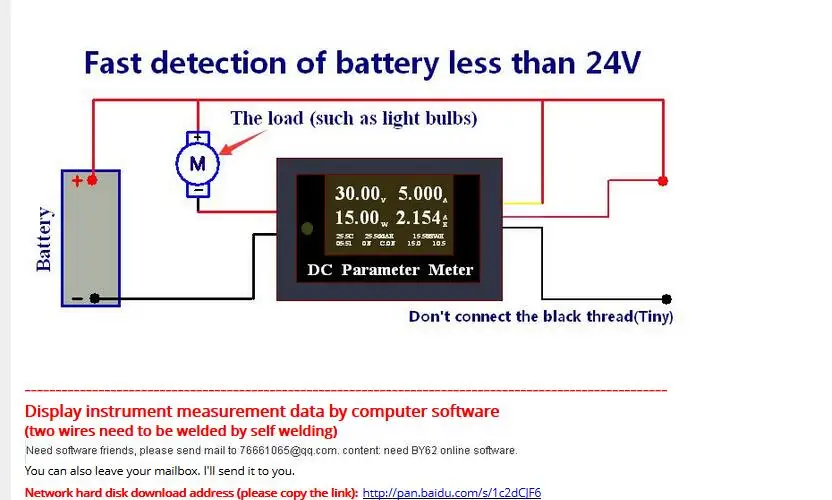

Способ подключения:Есть два набора линий Три из более тонких А: группы,Два толстых B: группа, Группа А:Черный Провод: Отрицательный Полюс источника питанияКрасный Провод: Источник питания положительный.Предупреждение:Максимум может быть подключен только к 28В, больше, чем поврежденияЖелтый Провод: Подключен к положительному электроду, необходимому для измерения напряжения Группа B:ЧерныйПровод: отрицательный электрод протестированного источника питанияКрасныйПровод: Отрицательный электрод измеряется.Предупреждение:Не подключен к положительному полюсу источника питания, в противном случае сгорел![ebay_8A381DEF36B94E709756233BC4293A81]()
![ebay_607B86A4254C44A691FD15D45CAB8FB6]()
![ebay_D25193D007574DAD896B1330C430076D]()
![ebay_4FB6B9FE6C5E4811B35B0DA1BF67CB00]()
![ebay_3289990338C94D6581D49EA3C051C8E5]()
![ebay_62CD3AFE7227475B94B1042F6727669A]()
Содержимое посылка
100% Новый бренд
1 метр
