Особенности:
1 двойной источник питания (два источника питания не могут быть питание одновременно):
Мощность ли вы поставить колесные цилиндры 1, DC 6,5-алюминиевая крышка, 25В; Мощность поставить батарею 2, DC 5V
2. Рабочий ток: (нормальный режим) Ток в режиме ожидания 41ма, рабочий ток 82ма;
(Энергосберегающий режим) Ток в режиме ожидания 7ма, рабочий ток 44ма.
3 есть три порта управления входом: переднее управление (FWD), обратное управление (REV) и стоп-управление (stop).
4 режима пускового механизма с двумя входами, режим пускового механизма с низким импульсом, режим пускового механизма с низким уровнем
5) Время задержки: 0,1-999,9 секунд, 1-9999 секунд, 1-9999 минут.
6 циклов: без цикла, 2-99 циклов, всегда цикл.
7 три индикатора: передний индикатор (F светодиодный), обратный индикатор (R светодиодный), стоп-индикатор (S светодиодный).
7 6 функциональных режимов.
8 реле нагрузки тока, рекомендуется менее 5А.
7 Размер: 80*50*19 мм
8 Вес: около 50 грамм
Это многофункциональный DC/AC двигатель вперед и назад контроллер с несколькими режимами управления. Многие функции управления могут быть получены через разумные настройки.

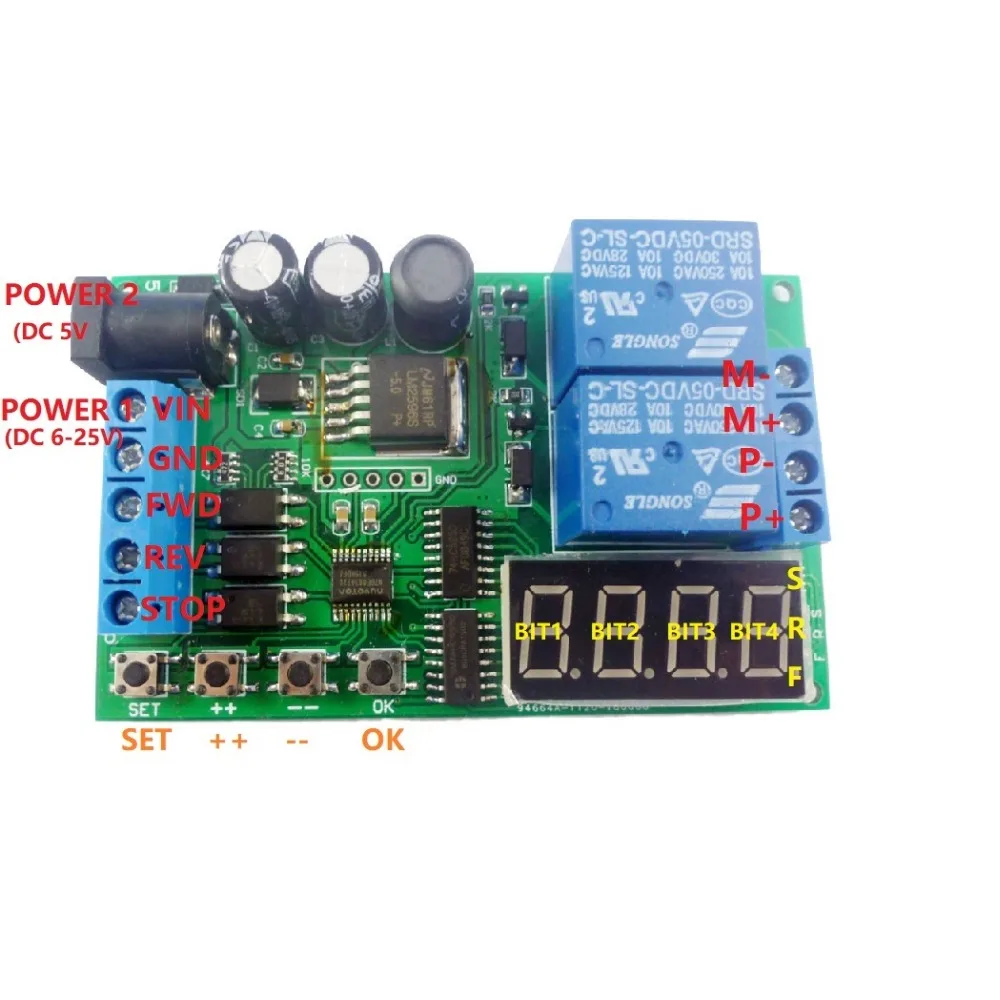

Порты и разъёмы:
DC 5,5 мм (жен.): источника питания 1, DC 5V источника питания.
VIN: Мощность 2 положительный, DC 6,5-алюминиевая крышка, 25В Мощность питания
GND: источник питания 2 отрицательных
FWD: Управление передовым входом (некорректный режим функции)
REV: контроль обратного ввода (некорректный режим функции)
Стоп: управление входом стоп (некорректный режим функции)
М +: Мотор положительный
M- : Мотор отрицательный
P +: положительный источник питания двигателя
P- : отрицательный источник питания двигателя

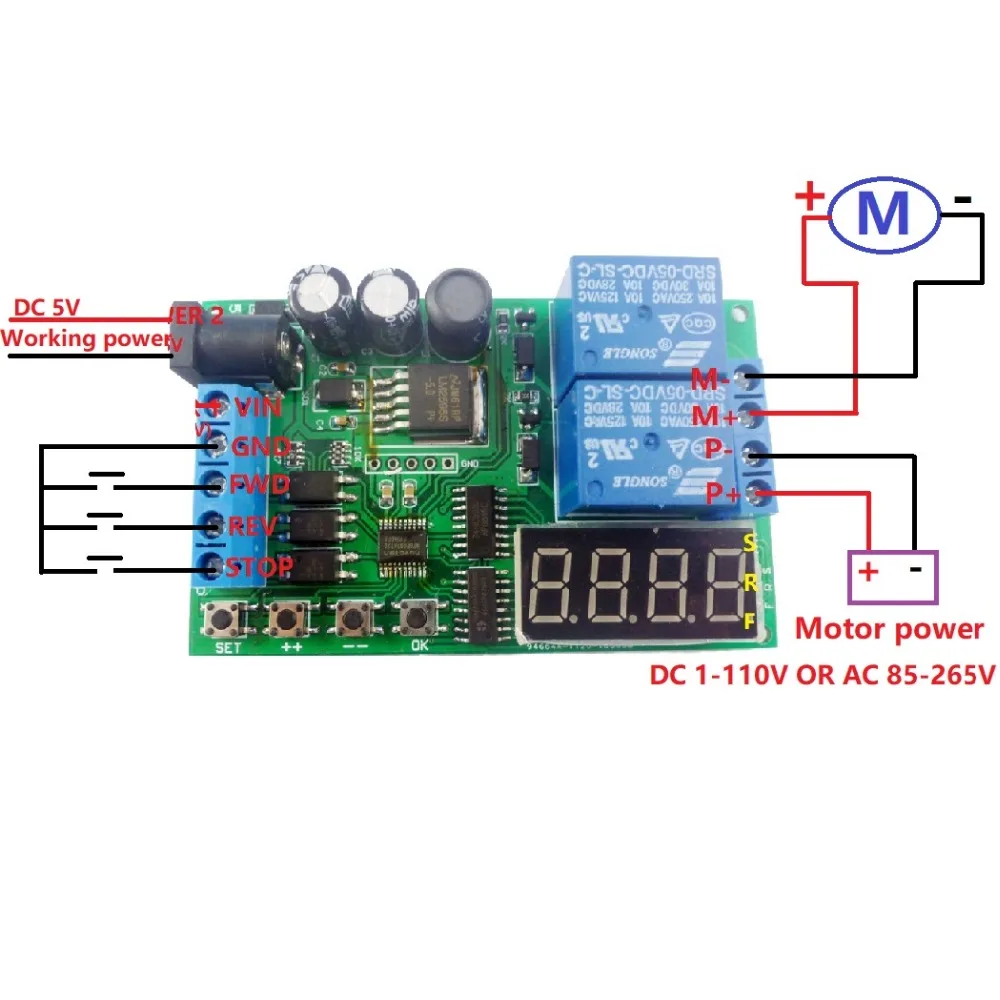

Электропроводка
1 рабочий источник питания 6.5-25VDC. Двигатель-это двигатель постоянного тока 1-110 В или двигатель переменного тока 85-265 В переменного тока
![HTB1_bQaJACWBuNjy0Faq6xUlXXav]()
![HTB1SIMVdEz.BuNjt_j7q6x0nFXa3]()
![HTB1ShF7JpmWBuNjSspdq6zugXXao]()
Инструкции по использованию:
Вопросы и ответы:
В1: почему цифровая трубка не горит после включения питания?
A1: это потому, что установлен «энергосберегающий режим», нажмите и удерживайте кнопку OK в течение 5 секунд, чтобы выйти из энергосберегающего режима.
В2: почему двигатель не работает после подключения двигателя к порту M +/M?
A2: Рабочая мощность и мощность двигателя платы независимы. Вам нужно поставить питание на двигатель. Порт питания-P +/P- port. Рекомендуется использовать два отдельных источника питания для рабочего источника питания и источника питания двигателя.
В3: почему параметр недопустим?
Ответ 3: после установки параметров, убедитесь в повторном включении, настройки параметров могут быть сохранены постоянно.
Режим запуска:
1 низкий импульсный триггер (триггер падающего края)
2 низких уровня триггера (триггер с подъёмом)
Таймер:
T1: вперед таймер
T2: защита от обратного таймер
T3: остановка таймера
Время единица измерения-сантиметр 0,1, во-вторых, 1, во-вторых, может составить 1 минуту
Реле действия:
Двигатель вперед: реле 1 включено, реле 2 выключено, и светодиодный индикатор F мигает.
Реверс двигателя: реле 1 выключено, реле 2 включено, и светодиодный индикатор R мигает ..
Остановка двигателя: реле 1 выключено, реле 2 выключено, и светодиодный индикатор S мигает.
Заводские настройки:
Нажмите кнопки «+» и «--» одновременно в течение 5 секунд.
Энергосберегающий режим:
Нажмите и удерживайте кнопку «ок» в течение 5 секунд, чтобы войти в режим «Энергосбережение». Нажмите и удерживайте кнопку «ок» снова в течение 5 секунд, чтобы выйти из «энергосберегающего режима». Энергосберегающий режим просто выключает цифровую трубку и светодиодный индикатор, и другие функции являются нормальными.
Функция режим:
F-01
После включения питания двигатель движется вперед по времени T1; Затем двигатель останавливает время T3; Затем Двигатель вращается по времени T2; Поэтому он повторяется раз Nx. Когда срабатывает стоп-порт, двигатель немедленно прекращает работу. (FWD, REV порт недействителен)
F-02
Эта функция является F-01 вариантом. F-01 запускается непосредственно после включения питания, но F-02 должен запускать FWD или REV порт.
F-11 (триггер Реверсивный 1)
Триггер порта FWD, двигатель вперед T1 время, и автоматически останавливается (для защиты двигателя, в период задержки, триггер порта REV для остановки времени T3, а затем Обратного времени T2, триггер порта FWD для повторного времени T1).
Триггер порта REV, двигатель имеет обратное время T2, и автоматически останавливается (для защиты двигателя, в период задержки, порт FWD срабатывает, чтобы остановить время T3, а затем время T1 вперед, и порт REV повторно приурочен T2).
Когда срабатывает стоп-порт, двигатель останавливается немедленно, независимо от того, двигатель движется вперед или назад.
F-12 (триггер Реверсивный 2)
Триггер порта FWD, двигатель движется вперед по времени T1 и останавливается автоматически (в течение периода задержки, за исключением запуска стоп-порта, другие порты недействительны).
Триггер порта REV, двигатель переключает время T2 и автоматически останавливается (в период задержки, за исключением запуска порта STOP, другие порты недействительны).
Когда стоп-порт является триггером, двигатель останавливается немедленно, независимо от того, двигатель движется вперед или назад.
F-21
Когда порт FWD находится на низком уровне, двигатель движется вперед, и после выхода порта FWD двигатель останавливается.
Когда порт REV находится на низком уровне, двигатель переворачивается, и после выхода REV порт останавливается.
В этом режиме порты FWD и REV не могут быть подключены на низком уровне одновременно, и стоп-порт недействителен.
F-22
Когда порт FWD находится на низком уровне, двигатель движется вперед, и после выхода порта FWD двигатель останавливается.
Когда порт REV находится на низком уровне, двигатель переворачивается, и после выхода REV порт останавливается.
В этом режиме порты FWD и REV не могут быть подключены на низком уровне одновременно, запуская стоп-порт, двигатель немедленно останавливается.
Настройка параметров:
Есть три меню: рабочее меню, функциональное меню, меню параметров.
Примечание: При входе в «Функциональное меню» или «меню параметров» модуль по-прежнему работает нормально (обратный отсчет и триггер работают нормально). Установленные параметры действительны только после включения снова.
1 включить, чтобы войти в бегущее состояние (рабочее меню).
Если функция тока F-01, то двигатель сразу запускается, а цифровая трубка отображает обратный отсчет. F-01 отображается после завершения операции.
Если текущая функция-это другие функции, такие как F-11. Затем цифровая трубка отображает F-11. После запуска цифровая трубка отображает обратный отсчет. После завершения операции отображается F-11.
Описание: светодиодный индикатор обратного отсчета F мигает, светодиодный индикатор обратного отсчета R мигает, а светодиодный индикатор S мигает при остановке. |
![1]()
2 в бегущем состоянии (рабочее меню), нажмите кнопку SET, чтобы войти в «Функциональное меню» (выше таблицы).
![2]()
3 нажмите кнопку «установить» в разделе «Функциональное Меню», чтобы войти в «меню параметров». (таблица выше)
В меню «Параметры» нажмите кнопку «установить», чтобы выбрать параметры 1-9 и Установите параметры через кнопку «+ +» и кнопку «--». Нажмите кнопку «OK», чтобы сохранить текущие настройки и вернуться в предыдущее меню (функциональное меню)
Описание:
1 таймер T1 T2 T3 время блока 0,1 сек/мин, таким образом, диапазон времени из T1 T2 T3 является 0,1-999,9 секунд, 1-9999 секунд, 1-9999 минут
2 количество циклов-это количество повторных действий (Nx = 0 означает всегда цикл, Nx = 1 означает отсутствие петли). Таким образом, вы можете установить количество петель: 1-99 раз или навсегда.
3 F-21, функция F-22, Nx = 1 параметр не может быть изменен
Посылка содержание
100% Фирменная Новинка
1 X5V 9V 12V 24V DC/AC мотор управления Лер релейная плата вперед обратное управление автоматическая задержка времени цикл предел старт стоп переключатель
