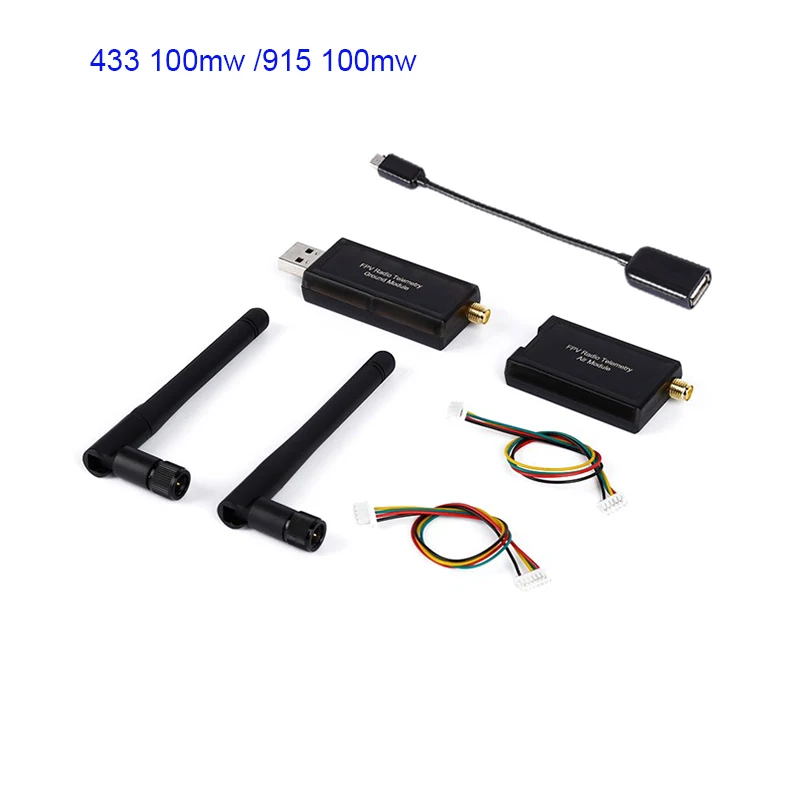

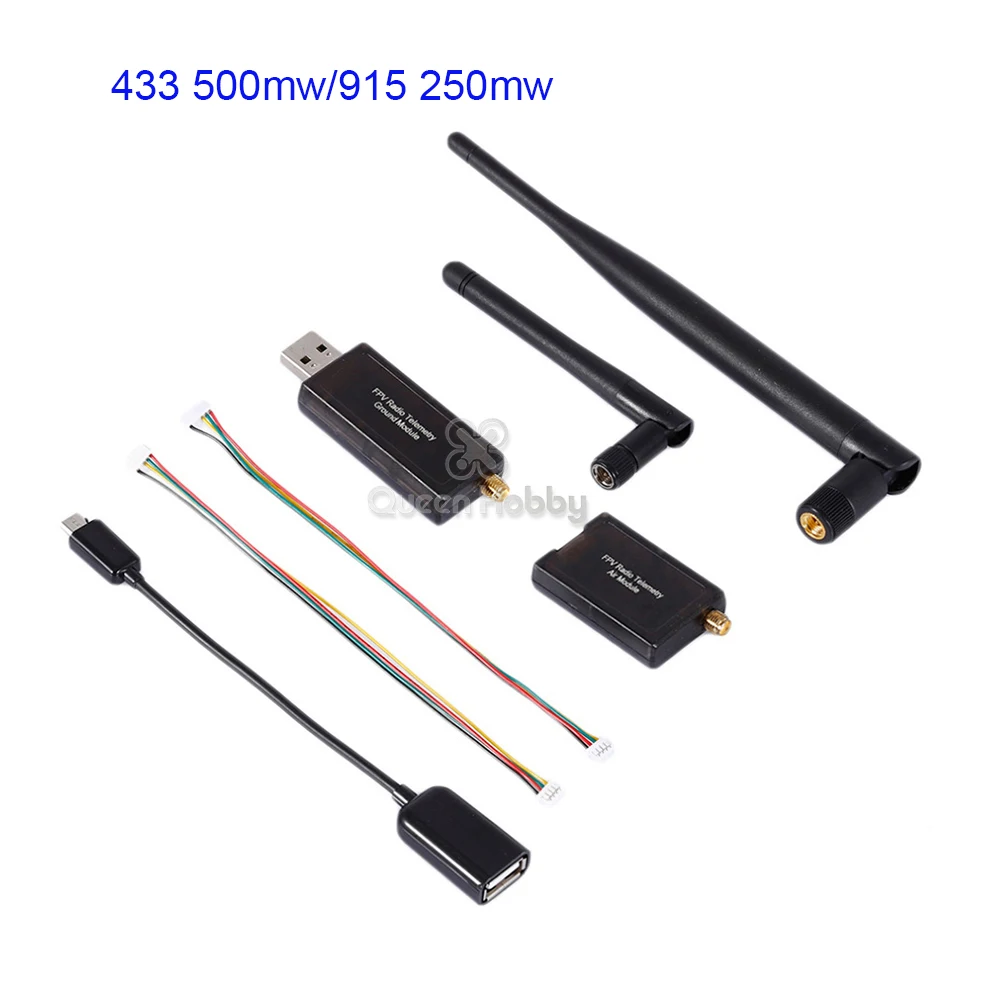

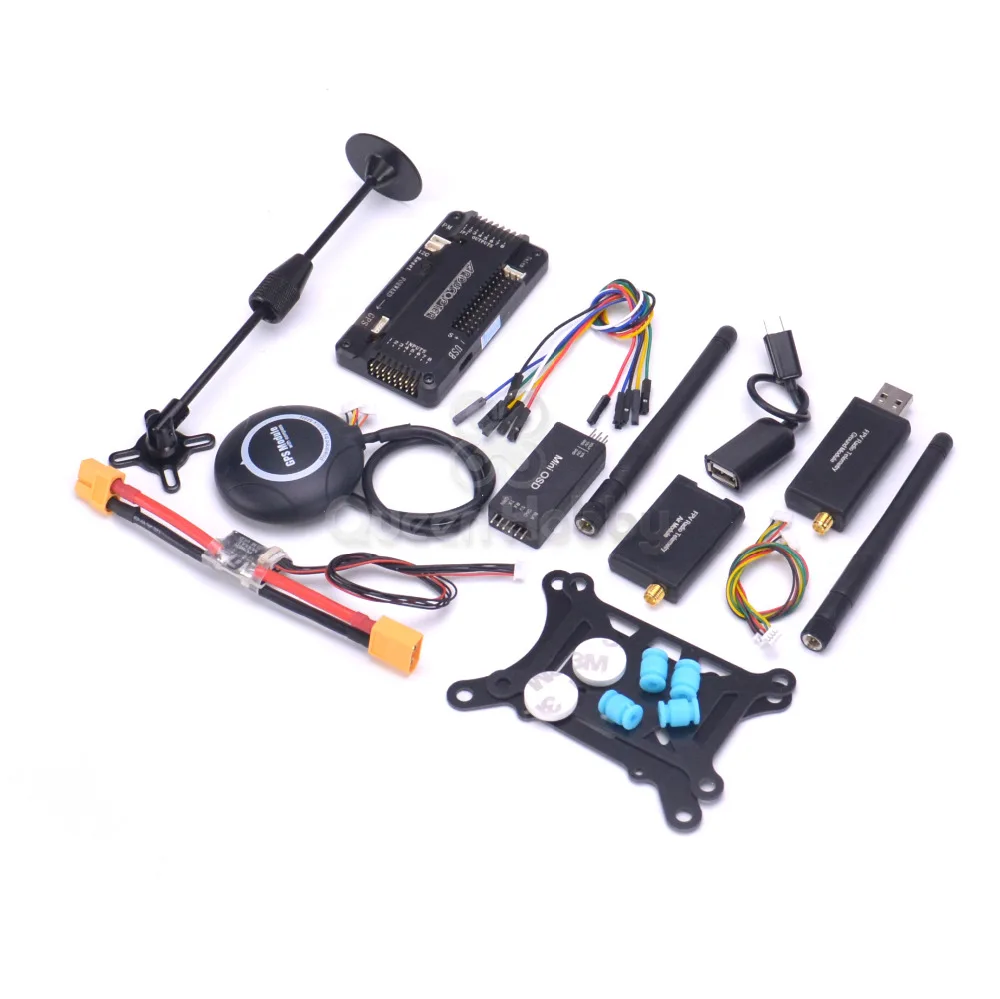

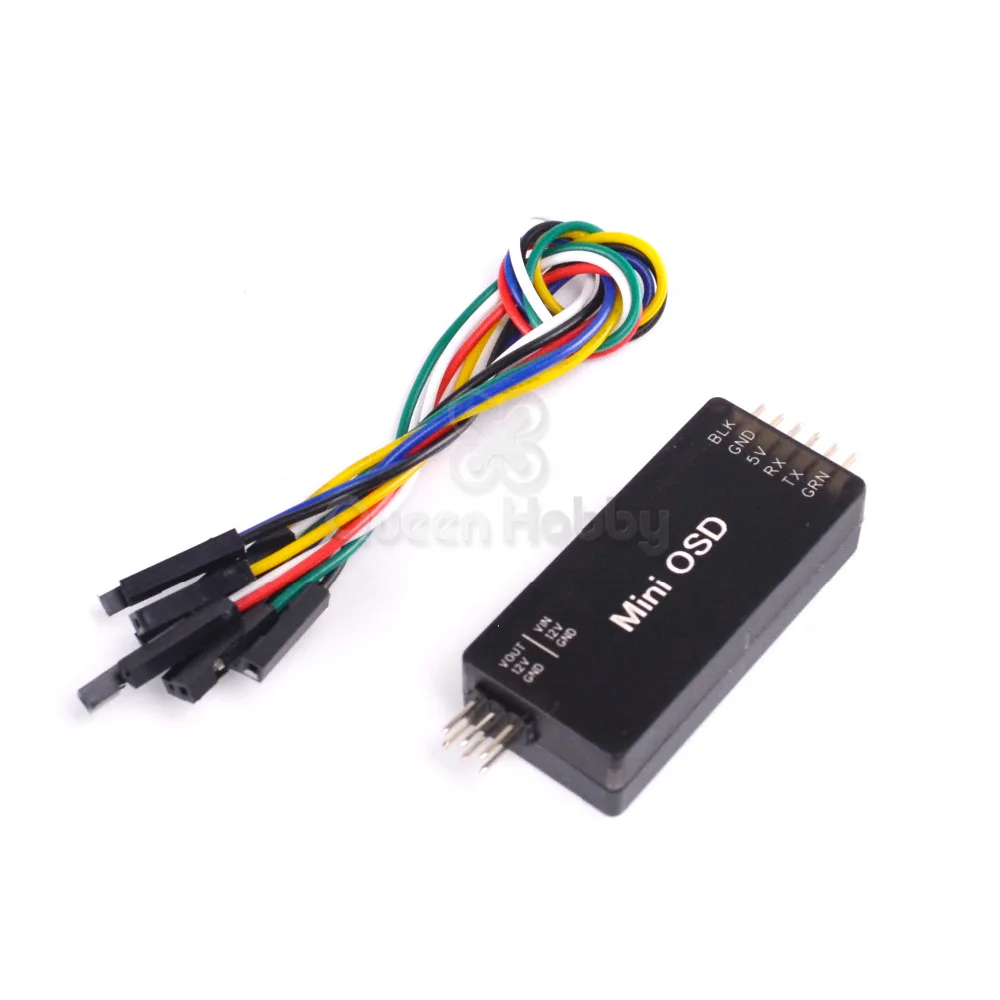

APM APM2.8 управление полетом M8N 8N GPS Держатель модуля питания Mini OSD 433 915 Телеметрия для

APM APM2.8 управление полетом M8N 8N GPS Держатель модуля питания Mini OSD 433 915 Телеметрия для

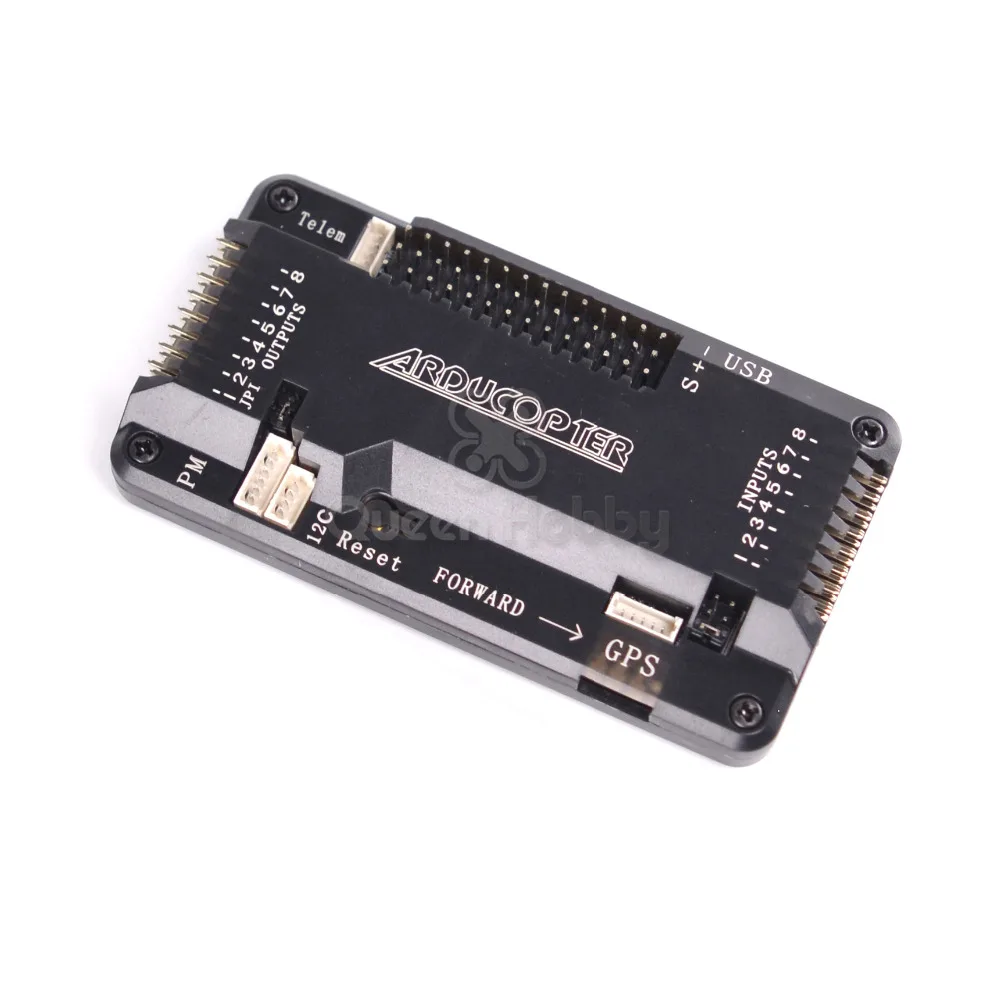

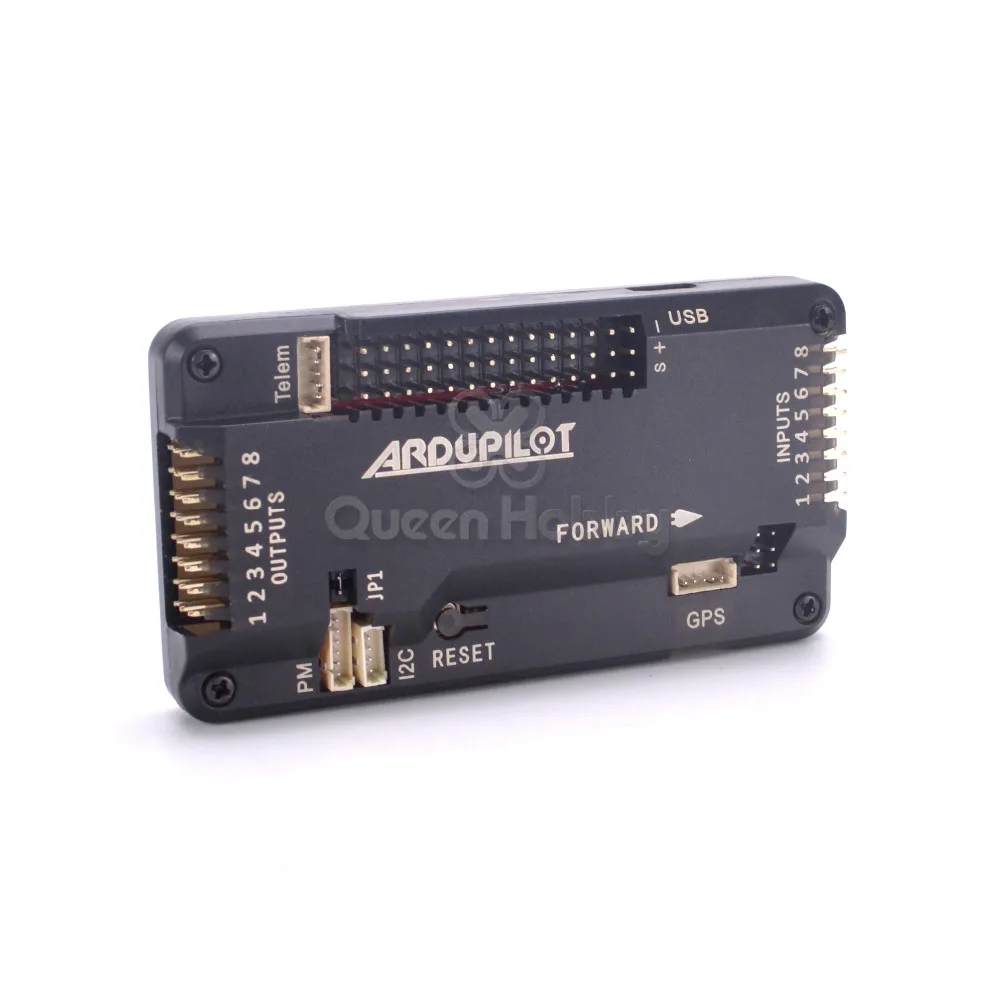

APM V2.8.0 встроенный контроллер полета компаса

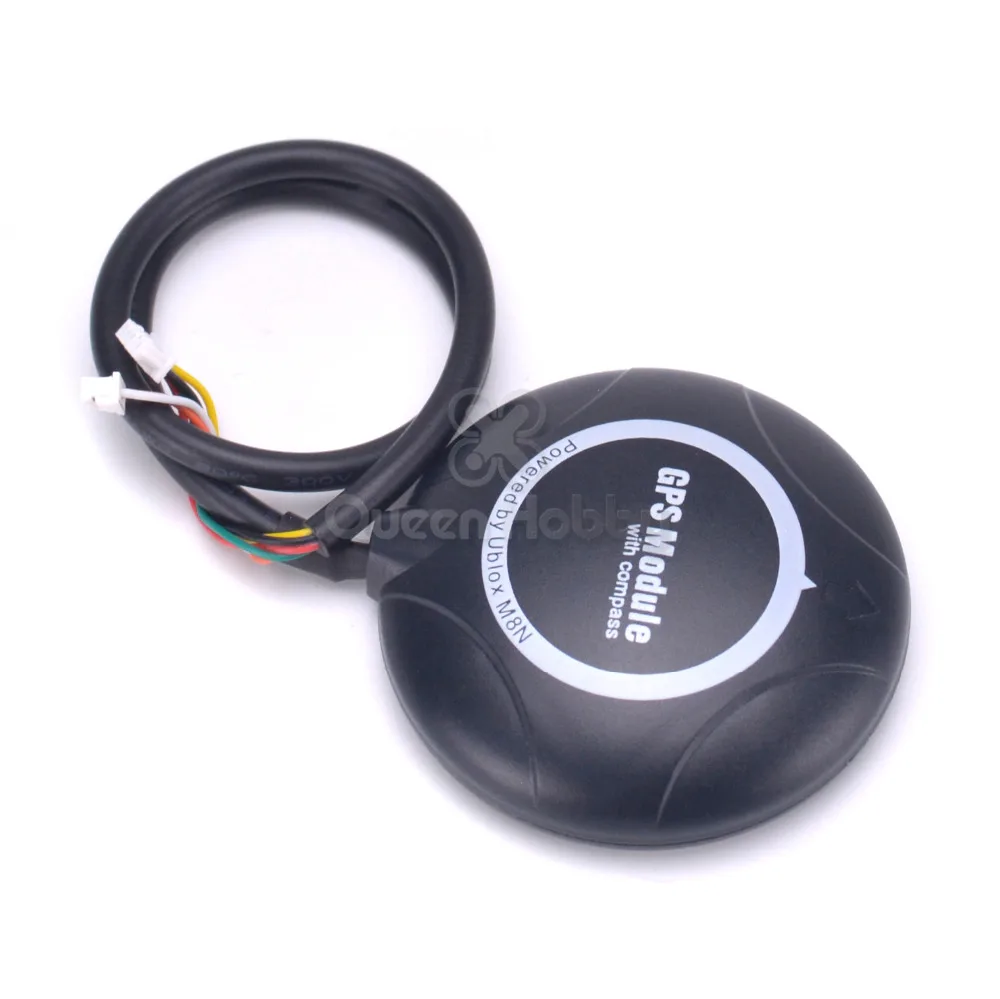

APM V2.8.0 Описание: -Эта версия устраняет 1,0 мм 6P SM06B GPS интерфейс версии V2.52 старой версии, и изменить его в DF13-4P внешний компас I2C. -Установите DF13-5P интерфейс GPS с внешним интерфейсом компаса, удобным для подключения GPS и экстернакомпаса. -Интерфейс V2.52 I2C изменяется на многофункциональный интерфейс MUX -Модифицированная версия добавила изоляционный резистор, когда OSD интерфейс используется с телеметрией, интерфейсы эффективно избегаются -V2.52 версия 3,5 в источник питания принимает IPS79133, 6 в Выдерживает напряжение, выходной ток 100 мА, необходимо поставить питание для шести IC, немного недостаточная способность источника питания, легко сжигается. В новой версии используется LP2985-3.3 США, 16 В Выдерживает напряжение, более надежный, устраняет возможность плохого гироскопа Контроллер полета APM V2.8.0 -Игла: staight -Источник питания: LP2985-3.3 -Максимальное напряжение: 16 В -Добавить 47 мкФ танталовый конденсатор -Порт: MUX (UART0, UART2, mnnI2 и OSD являются необязательными, OSD-это дефолтный выход) Джемпер на выбор: -Встроенный компас: вставьте перемычку в штыревой разъем MAG. -Внешний компас: Вытяните перемычку от разъема MAG. NEO-M8N GPS модуль с корпусом   Параметры gps-чипа: Тип приемника 72-канальный u-blox M8 двигателя GPS/QZSS L1 C/A, GLONASS L10F, BeiDou B1 SBAS L1 C/A: WAAS, EGNOS, MSAS Galileo-ready E1B/C (M8N) Nav. update rate1 Single GNSS: до 18 Гц Параллельные GNSS: до 10 Гц Позиция accuracy2 2,0 m CEP Acqusition2 холодный запуск: 26 s Поддерживаемые старты: 2 s Повторное приобретение: 1,5 s Sensitivity2 отслеживание и Nav: -167 дБм Холодный запуск: -148 дБм Горячие старты: -156 дБм Помощь AssistNow GNSS Online AssistNow GNSS Оффлайн (до 35 дней) 3 AssistNow автономный (до 6 дней) OMA SUPL & 3GPP совместимый Осциллятор TCXO (M8N/Q), Кристалл (M8M) RTC Кристалл встроенный Уровень шума на чипе LNA (M8N). Дополнительная LNA для Самый низкий уровень шума (M8N/Q) Анти-помех активного обнаружения и удаления CW. Дополнительно Бортовой ленточный пасс-фильтр (M8N/Q) Поддерживаемые антенны активные и пассивные Расстояние для путешествий одометра Регистратор данных для положения, скорости и времени (M8N)   Рабочая температура. От-40 °C до 85 °C Температура хранения. От-40 ° C до 85 ° C (M8N/Q) От-40 °C до 105 °C (M8M) Соответствует RoHS (без свинца) Квалификация согласно ISO 16750 Произведено и полностью протестировано в ISO/TS 16949 сертифицированных производственных площадках Использует чипы u-blox M8 квалифицированные согласно AEC-Q100   Напряжение питания 1,65 V до 3,6 V (M8M) 2,7 V до 3,6 V (M8N/Q) Потребляемая мощность 4 23 мА @ 3,0 в (непрерывный) 5 мА @ 3,0 в режим энергосбережения (1 Гц, только режим GPS) Резервное питание 1,4 до 3,6 V   Timepulse настраивается 0,25 Гц до 10 МГц Посылка включает: APM2.8 основная плата x1   Амортизатор x1 M8N GPS модуль с корпусом X 1 Gps Держатель с подставкой x1 Модуль питания APM с BEC X 1 Мини OSD x 1 Телеметрический Набор x1( Отправка по вашему выбору)
