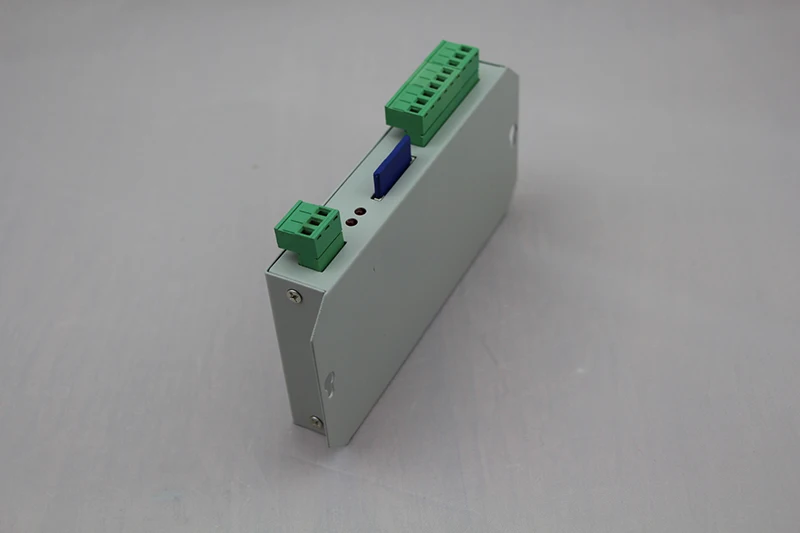

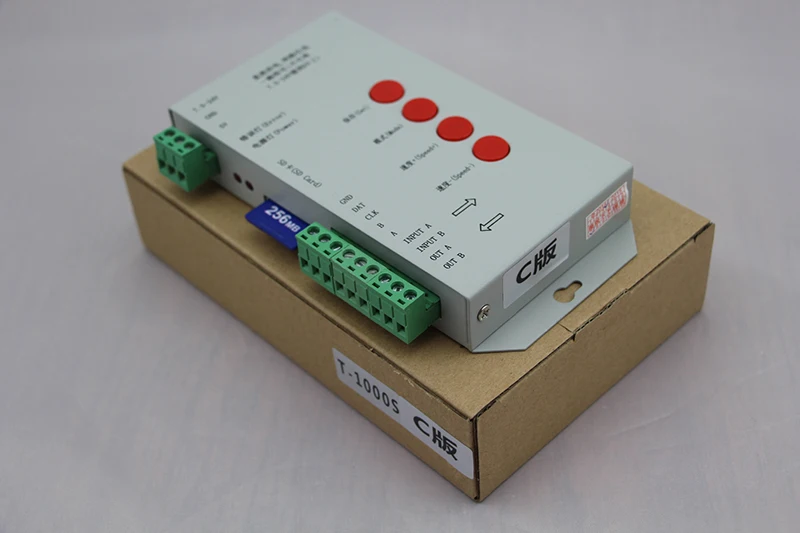

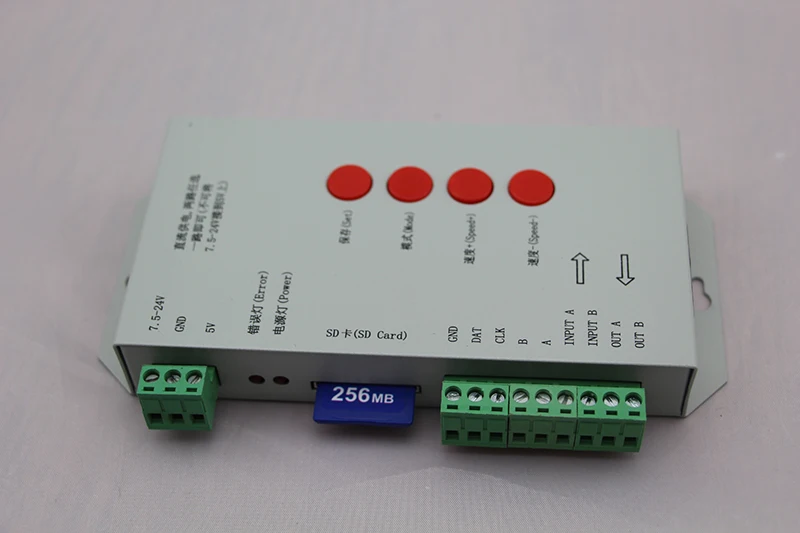

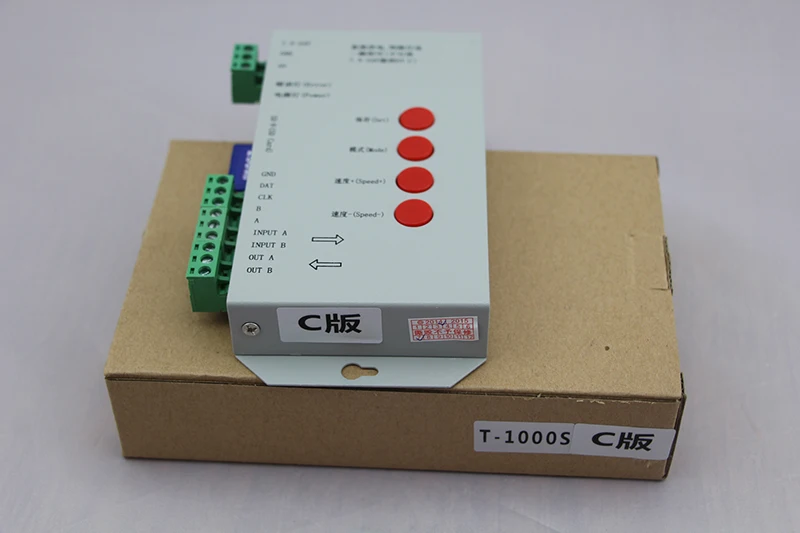

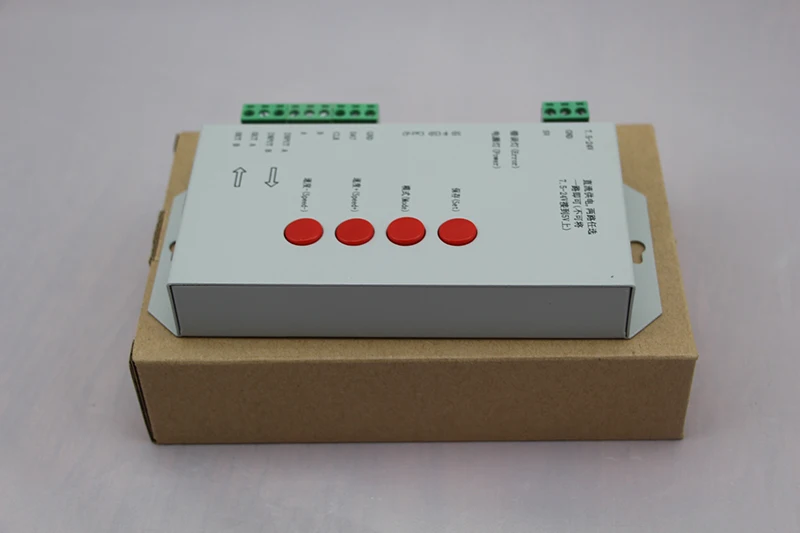

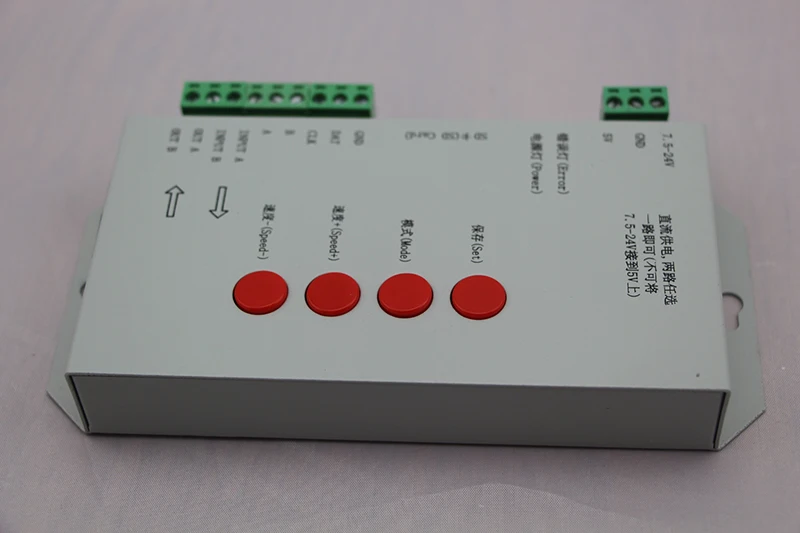

APA102 sd-карта светодиодный контроллер APA107 HD107S SK9822 (версия T-1000S C),T-1000C DIY Pixel Dimmer, выход сигнала SPI, максимум 2048 пикселей

Версия T-1000S C, предназначена только для чипа APA102 APA107 HD107S SK9822 IC

100% оригинал, не копия версии! 100% хорошее качество!

Мы продаем только хорошие оригинальные продукты! Не продавайте версию копии!

I. T-1000S особенности системы

1. 32-256 ранг серый уровень, поддержка программного обеспечения Гамма-коррекции.

2. Поддержка правил и специальной ручки.

3. Выход 1 порта, может поддерживать 2048 пикселей лампы.

4. Управление sd-картой, автономное управление, содержимое программы линейного управления, хранящейся в sd-карте ..

5. T-1000S хранить 16 файлов макс., копируйте файлы в sd-карту по очереди.

6. Файлы будут храниться в SD с именем: 00_1.led, 01_1.led, 02_1.led.

7. Совместимость с однолинейными или двухлинейными чипами. Не нужно подключать линию CLK при использовании однолинейного светодиодного светильника.

Примечание:

1. Модель T-1000S с одним выходом порта, когда она контролирует 512 пикселей, скорость может достигать 30 кадров в секунду, более 512 пикселей, скорость кадра будет замедляться автоматически
2. T-1000S должны использовать новое программное обеспечение LedEdit 2013.

3. После того как вы разместите заказ, если вам нужно программное обеспечение LedEdit2013, пожалуйста, свяжитесь с нами, тогда мы отправим его вам бесплатно. А также мы можем научить вас, как использовать программное обеспечение, если вы не знаете, как его использовать.

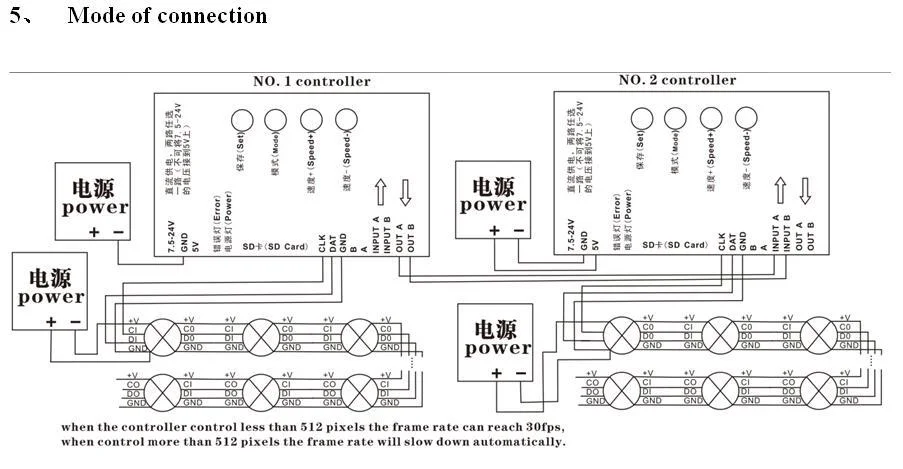

2. Схема подключения:

Кнопка регуляторной функции:

Поддержка чипов:

Этот светодиодный контроллер пикселей T-1000S версии C поддерживает только чип APA102,APA107,HD107S,SK9822 IC!

3. Схема системной архитектуры:

Конкретные параметры:
Карта памяти:
. Тип: sd-карта
. Емкость: 128 МБ-2 Гб
. Формат файла: формат FAT
. Хранение файлов: *.led
Физические параметры:
. Вес: 0,3 кг
. Размер: 122 мм * 67 мм * 25 мм
. Температура:-40-85 градусов
. Volgate: DC5V / DC7.5-24V
. Мощность: 3 Вт

1. Несколько контроллеров T-1000S могут быть каскадированы вместе и работать синхронно.

2. T-1000S один сигнал TTL(SPI) и один выход порта сигнала RS485, может управлять 2048 пикселей/лампами;

3. Когда светодиодный чип является однолинейным чипом только с данными, тогда просто нужно быть подключенным к DAT и GND контроллера. Если светодиодный чип-это двухлинейный чип с DAT и CLK, то его необходимо подключить к DAT, CLK и GND контроллера.

4. Если вам нужно использовать сигнал RS485, вам нужно подключить контроллерИнтерфейсСветодиодный светильник A (DMX +), контроллерИнтерфейс BinterfaceСветодиодный светильник B(DMX-),

5. Если вам нужно управлять новым типом IC контроллером, режим кода программного обеспечения: T-1000-IC модель.

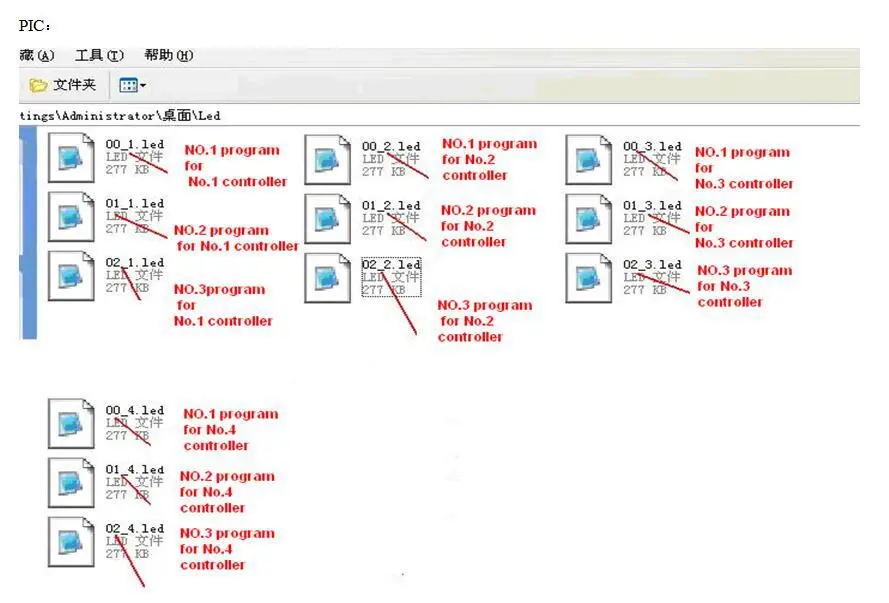

6. Название программы:( Правило, как назвать программы :)

Название контроллера NO.2:

“00_1.led” -------- NO.1 программа для No.1 контроллера

“01_1.led” -------- NO.2 программа для No.1 контроллера

“02_1.led” -------- NO.3 программа для No.1 контроллера

…

“15_1.led” -------- NO.16 программа для No.1 контроллера

Название контроллера NO.2:

“00_2.led” -------- NO.1 программа для контроллера No.2

“01_2.led” -------- NO.2 программа для контроллера No.2

“02_2.led” -------- NO.3 программа для контроллера No.2

…

Примечание:
Чтобы скопировать файлы на sd-карту, необходимо сначала отформатировать на sd-карту, обратите внимание, что каждая копия должна быть отформатирована раньше.
Sd-карта должна быть отформатирована как «FAT».

Sd-карта в контроллере не может быть горячей замены, подключите sd-карту каждый раз, вы должны сначала отключить источник питания

VII. Тревожная съемка

Вопрос 1: После включения Индикатор ошибки в T-1000S мигает без вывода дисплея

Ответ:Индикатор ошибки мигает означает, что контроллер не правильно читает карту, возможные проблемы:

(1) sd-карта пуста, без файла эффекта.

(2) Файл эффекта на sd-карте и модели контроллера не совпадают, пожалуйста, выберите правильную модель контроллера в LedEdit, а затем повторно Создайте файл эффекта * led.

(3) sd-карта не форматирует файлы до копирования.

(4) Пожалуйста, проверьте напряжение питания, контроллер может быть индивидуально приведен в действие, чтобы исключить причины питания

(5) изменение SD карты, а затем тест, чтобы исключить возможность плохой SD карты

Вопрос 2: Контроллер включен, индикатор нормальный, но лампы не меняются

Ответ:Причины этого заключаются в следующем:

(1) Проверьте, правильно ли подключена сигнальная линия освещения и контроллер

(2) Если сигнал TTL получен, лампа и контроллер должны быть общей землей, это означает, что Подключите Свет и Контролер земли вместе

(3) Проверьте, соответствует ли модель, выбранная во время создания файлов отображения на sd-карте чипы, используемые при освещении
