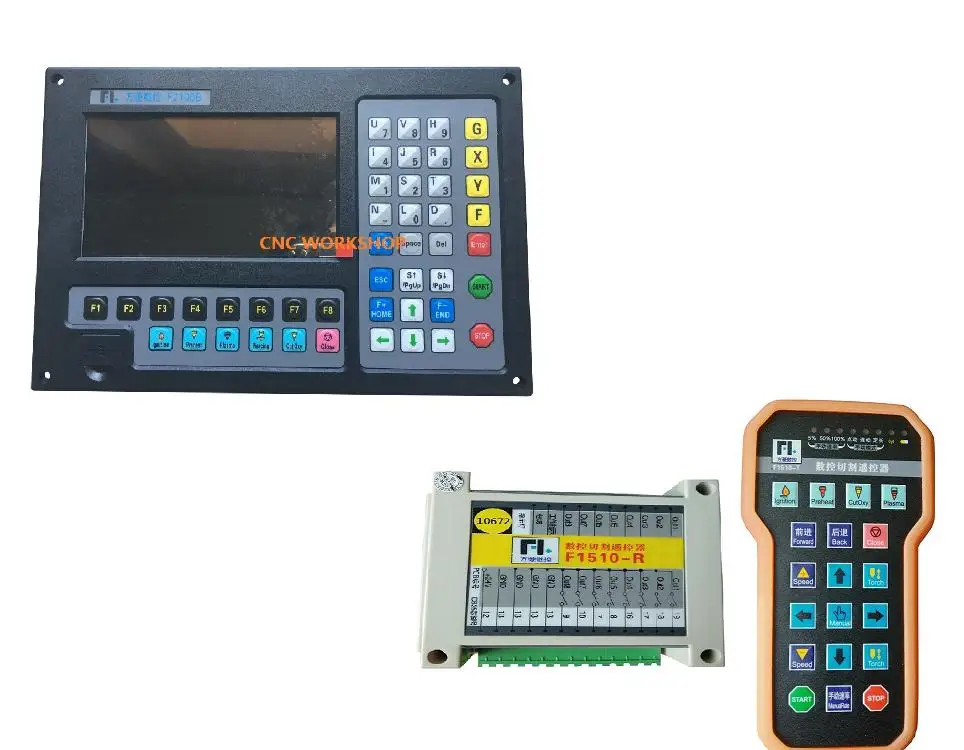

Контроллер плазменной резки с ЧПУ для Fangling F2100 пультом дистанционного управления

Контроллер плазменной резки с ЧПУ для Fangling F2100 пультом дистанционного управления

F2100B конфигурации системы

Плазменной резки с ЧПУ контроллер 2 оси для пламя резака точность f2100b с пульта дистанционного управления беспроводной пульт дистанционного управления

1,1 система

Система ЧПУ F2100B в компании поглощает преимущества многих отечественных и иностранных систем чпу, в сочетании с системой ЧПУ F2100, F2200 и F2300, F3100, F5100, более гуманная, более удобная, более экономически выгодная продукция. Продукт использует Двухосевой цифровой режим контроля местоположения, подходящий для работы с кислородным газом и плазменным резцом. Для двухосевого станка с ЧПУ, с контролем положения.

Система управления легкая и портативная, простая в эксплуатации, проста в использовании, вся операция имеет меню или Графические подсказки, Управляйте дурой. Гуманизированный дизайн, все Клавишные переключатели, удобные и удобные.

Со специальным чипом управления двигателем DSP, системой контроля ядра DSP, DSP контролирует двигатель, таким образом, процесс резки является более стабильным и надежным. Модуль управления движением DSP для оптимизации и обновления в оригинальном F2200, чтобы сделать машину более гладкой и надежной, продлевает срок службы электрических и механических деталей.

1,2 характеристики системы

Китайская/английская система меню, китайский английский французский русский интерфейс переключения одной кнопки.

45 видов часто используемой графической library (включая графику сетки), можно выбрать размер и размер поры комплекта.

Поддерживает код EIA (G код) и FastCAM, FreeNest, IBE, Wentai, PM2000 и другие виды гнездового программного обеспечения

Компактный дизайн клавиатуры, обеспечивает более полный ввод вручную

Графическая пропорция, вращение, зеркало

Графику можно расположить в матричном режиме, в процессе работы

Заготовка с прорезями оригинального размера и в то же время дисплей, удобный и удобный

Коррекция графической пластины, произвольные края пластины могут использоваться в качестве границы коррекции

Можно настроить типы всех портов ввода и вывода (нормально закрытый или открытый) и число

Система самодиагностики для всех систем IO и key, удобное тестирование и устранение неполадок

Интерфейс pre U disk для удобной передачи программ

С помощью U-disk upgrade system, что удобно и просто, практично, бесплатное обновление на весь срок службы

Все функции можно модернизировать онлайн в целом.

Возможность импорта и экспорта одной или всех файлов обработки

Параметры для резервного копирования или восстановления

Поддерживает кислородный газ, плазменный, пылезащитный и показывает режимы

Все виды параметров обработки, которые могут удовлетворить различные технологические требования

Кислородный газ и плазменный IO раздельное управление

Кислородный газ, автоматическая регулировка высоты, двухступенчатый предварительный нагрев, перфорация трех уровней

Обратная связь напряжения плазменной дуги, обратная связь о положении, автоматическое закрытие дуги под высоким давлением

Управление поддерживает скорость и расстояние двух режимов отключения дуги напряжения l, плазменное дуговое давление, делает машину более сбалансированной, безопасной

Поддерживает режущие края, Время подогрева может быть сокращено для толстой стальной доски

Ускорения, замедление скорости во время движения.

В зависимости от толщины стальной пластины, скорость будет автоматически контролироваться в угол, эффективно предохраняя от чрезмерного горения.

Вручную выберите начальную линию или Наденьте отверстие.

Динамическая/Статическая обработка графики, увеличение и уменьшение графического зума, динамическая отслеживающая режущая точка под увеличением

Высокая скорость DSP, высокая точность контроля интерполяции, высокая скорость работы, плавный запуск, низкий уровень шума

Установите скорость запуска, ускорения и замедления с содержанием

Защита от отключения, защита памяти от поломки

Функция «офсетная резка» позволяет избежать ошибок в расчетах, сохраняя материалы.

Для сохранения прав управления могут быть настроены руководство и соответствующий пароль

Дистанционное управление до и после, Движение влево, вправо и резка, а также функция запуска и остановки.

Может использоваться для рекламы плазменной резки,

Функция рамы для прогулок,

Выбор отправная точка.

1,3 техническими показателями

1) ось: 2 (может быть настроена для трех осей)

2) точность управления: ± 0,001 мм

3) Диапазон координат: 99999,99 мм

4) Максимальная частота импульса: 200 кГц; Максимальная скорость: 15 м/мин.

5) максимальный номер программной линии: 150000

6) самая большая одна программа: 6M

7) Разрешение времени: 10 мс

8) Источник питания: постоянный ток + 24 в постоянный ток, вход питания

9) система работы: температура-10 градусов по Цельсию до + 60 градусов по Цельсию; Влажность 0-95% без конденсата

1,4 интерфейс системы

A) 15 ядер, два разъема для двигателя

B) 25 ядер, 16 фотоэлектрических изоляций, максимальный ток заднего хода 300 мА

C) 25 ядер, 16 изолированных входов, Максимальный входной ток 300 мА

D) Встроенная Фронтальная панель USB, удобный код для передачи данных

E) расширение входа и выхода IO; Вход ШИМ, порт аналогового входа;

1,5 аппаратная конфигурация

1. ЖК-дисплей: 7 дюймов с высоким разрешением 800*480 16000000 цвет высокой яркости ЖК-экран

2. Память: 2 64MSDRAM

3 пользовательская космическая программа: 256M

Частота часов системы 4 200 МГц

5.USB:USB1.1 интерфейс спереди

6 клавиатура: электронная клавиатура с печатной платой

7 корпус: полностью защищенная стальная конструкция, может действительно обеспечить электромагнитное излучение, антистатическое, антиинтерференционное

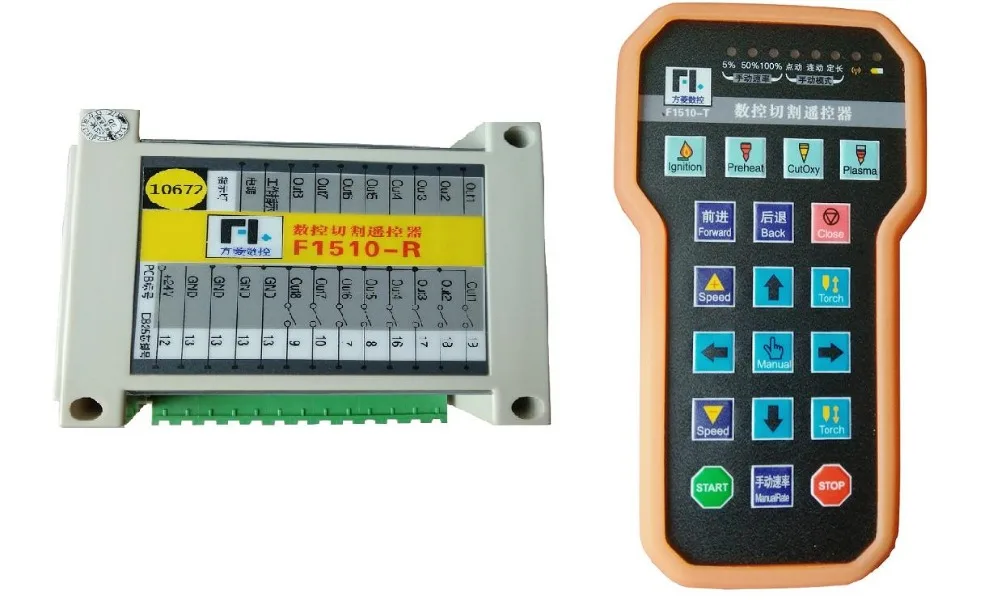

1,6 пульт дистанционного управления
