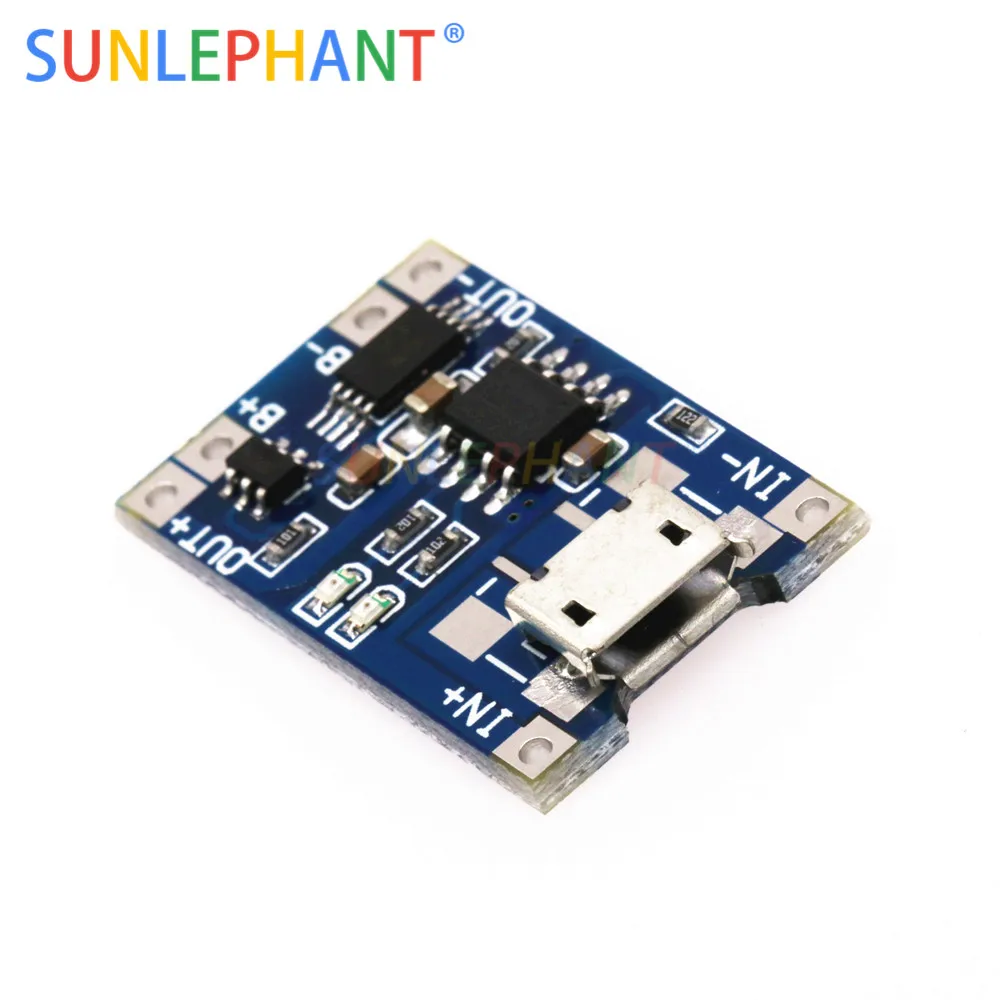

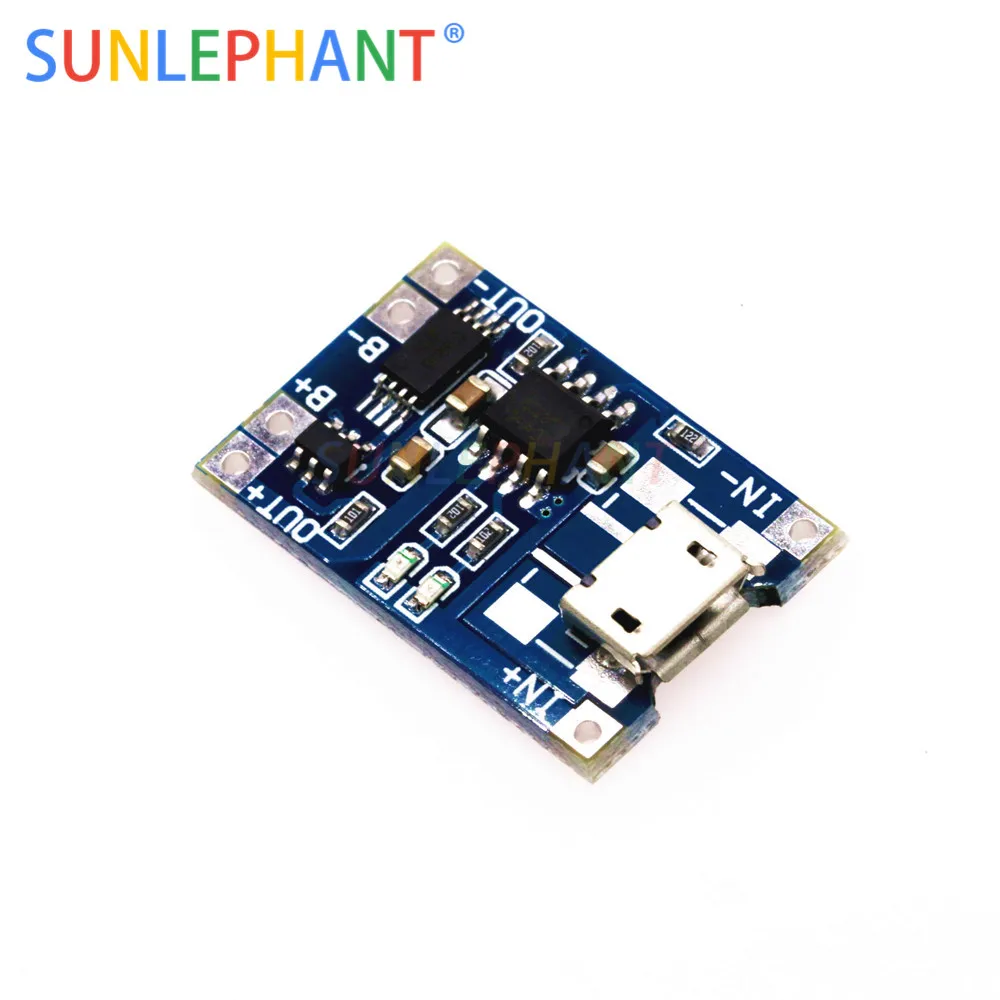

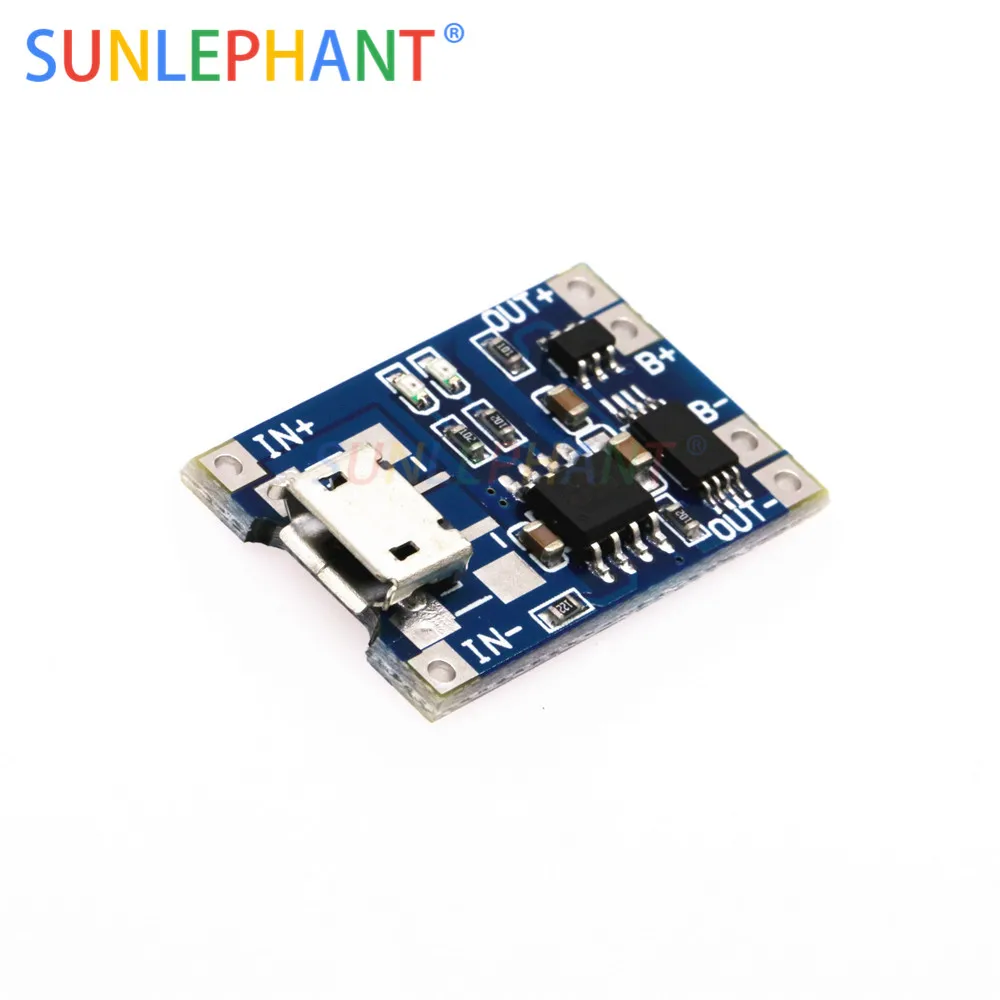

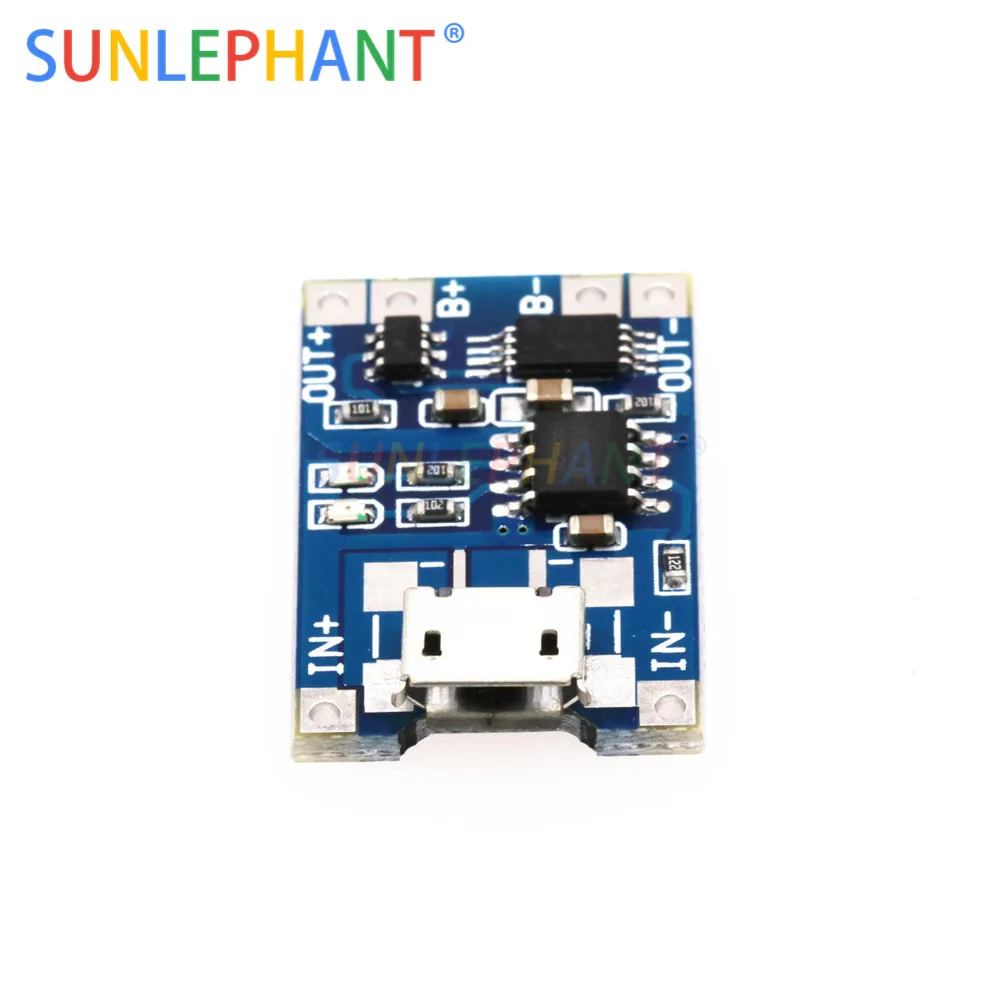

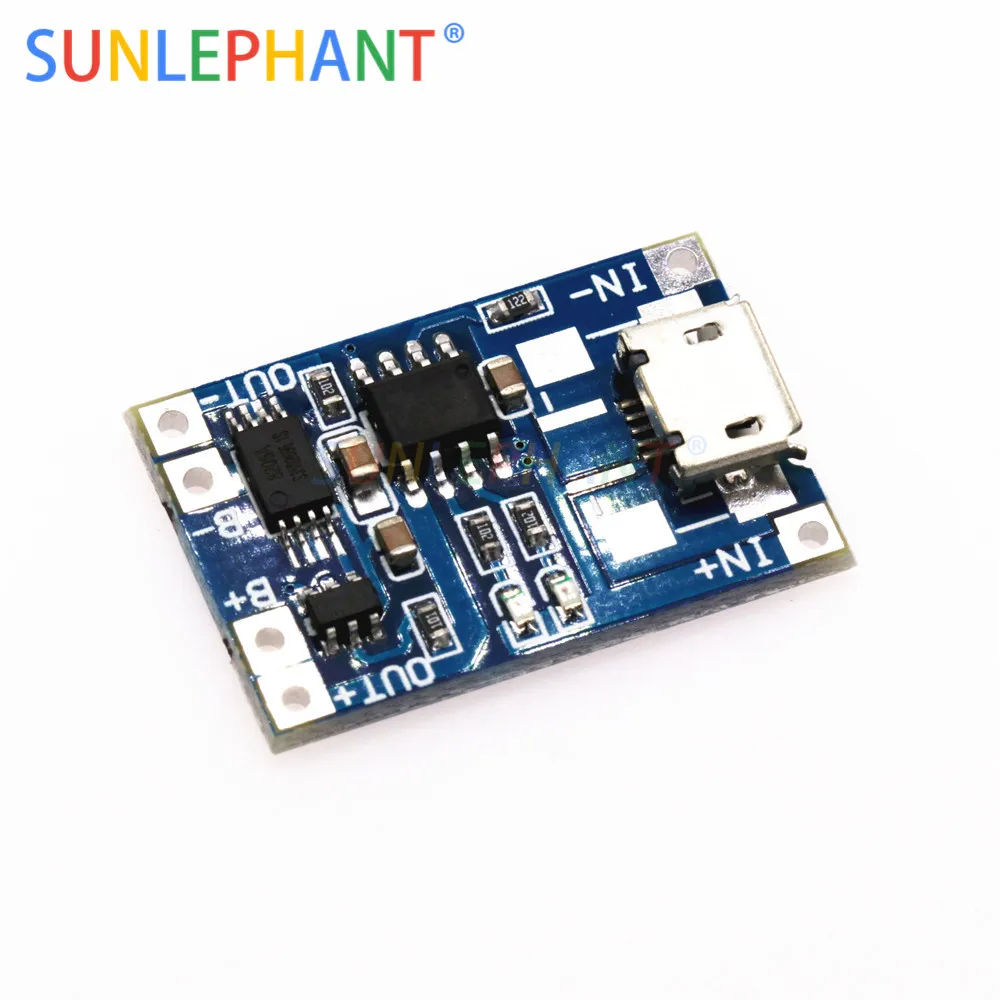

Micro USB TP4056 1A выделенный литиевый аккумулятор зарядная подставка модуль зарядного

Micro USB TP4056 1A выделенный литиевый аккумулятор зарядная подставка модуль зарядного

1. Особенности

1). Высококачественный зарядный чип TP4056, простая схема, хорошая защита, высокая точность зарядки.
2). Полная механическая автоматизация, высокая надежность.
3). Автоматически Отрегулируйте выходной ток от 100 до 1000 мА, просто изменяя фиксированный резистор на печатной плате.

2. Применение

Он может использоваться для зарядки для один шт литиевая батарея или сервал параллельно литиевые батареи.

3. Параметры
Вход Напряжение: 4,5 ~ 5,5 V
Полная зарядка напряжения: 4,2 V
Максимальный выходной ток: 1 А
Индикатор питания: Красный стоит для зарядки, зеленый-для полной зарядки.
Входной интерфейс: микроинтерфейс

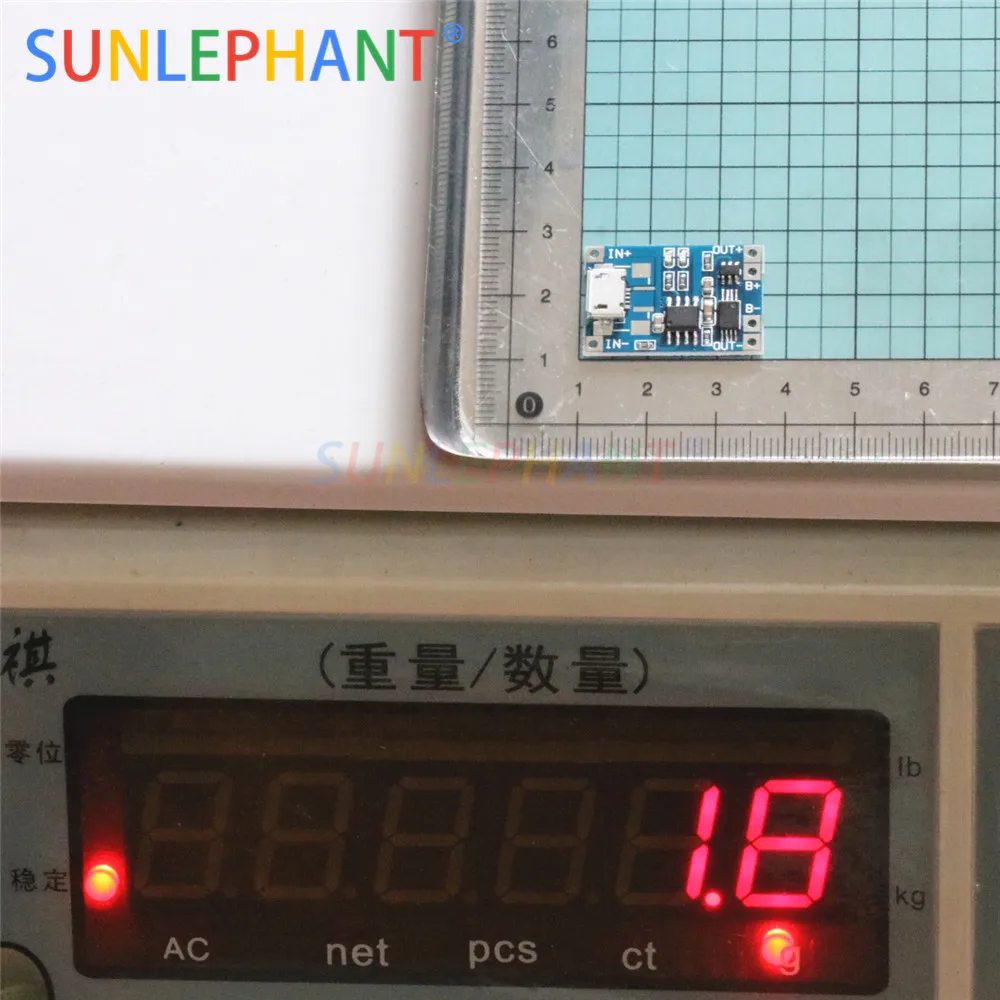

Размер изделия: 25 мм * 19 мм.

4. Выходной ток и соответствующее сопротивление

R1(K) I(mA)
30-50
20 70
10 130
5 250
4 300
3 400
2 580
1,66 690
1,5 780
1,33 900
1,2 1000

5. Примечания:
1). Амперметр может быть подключен только к входному порту модуля 5 В.
2). Лучше, чтобы ток зарядки был на 37% от емкости аккумулятора. Например, ток зарядки должен быть 400 для аккумулятора 1000 мАч.
3). Соединительный провод не должен быть слишком толстым.
4). Убедитесь, что точка подключения хорошая.
5). Если входное напряжение слишком высока, например, 5,2 V или даже 5,5 V, то зарядный ток никель-металл-будет меньше, чем 1000mA, это не выходит за пределы нормы. Когда напряжение слишком велико, Чип автоматически уменьшает ток зарядки для защиты чипа от повреждения от ожога. Кроме того, это нормально, что чип чувствует себя горячим, когда рабочая температура чипа составляет около 60 °.

Посылка включает в себя:

   1Шт. X MICRO USB 1A литиевая батарея, модуль зарядки, TP4056 точный
