Описание продукта:

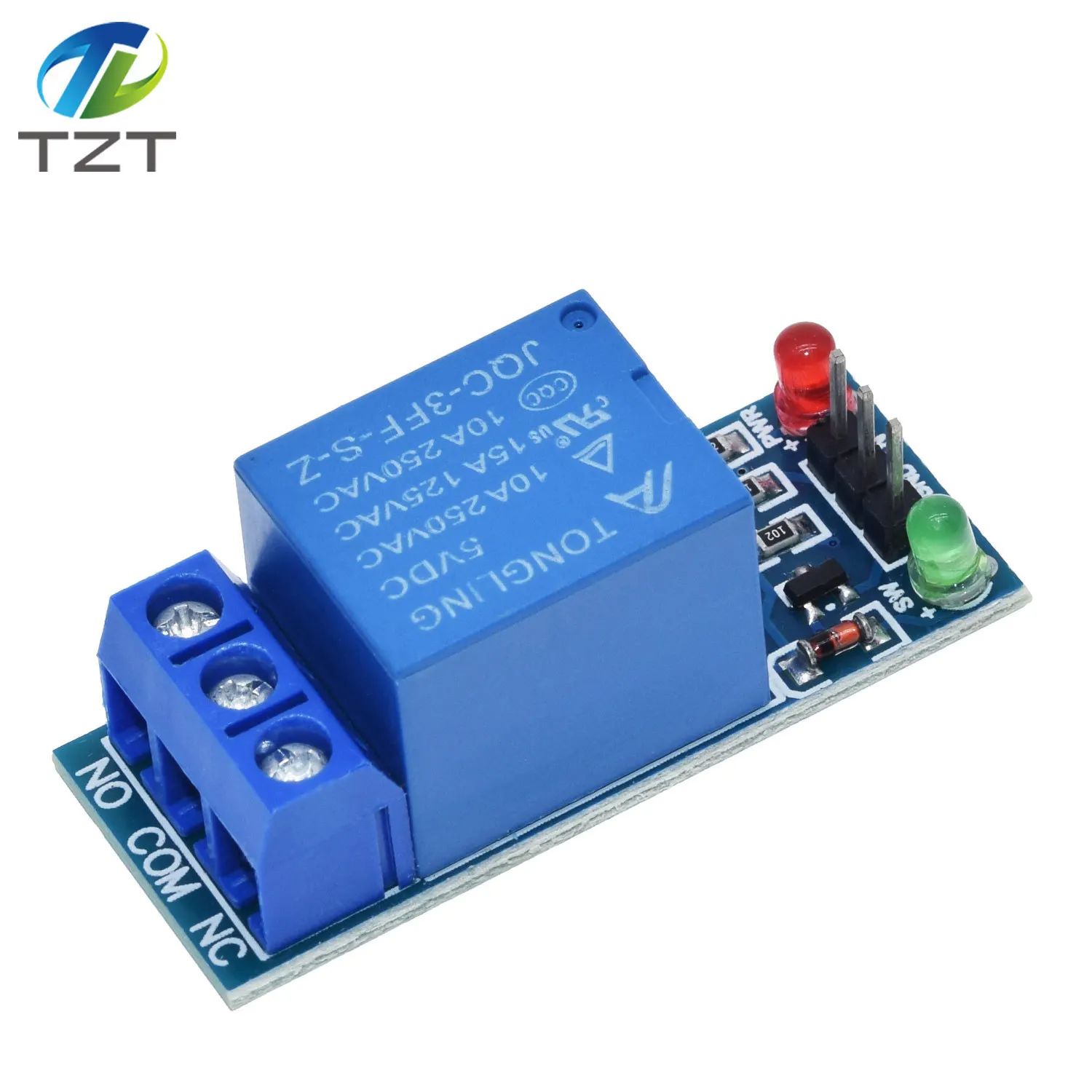

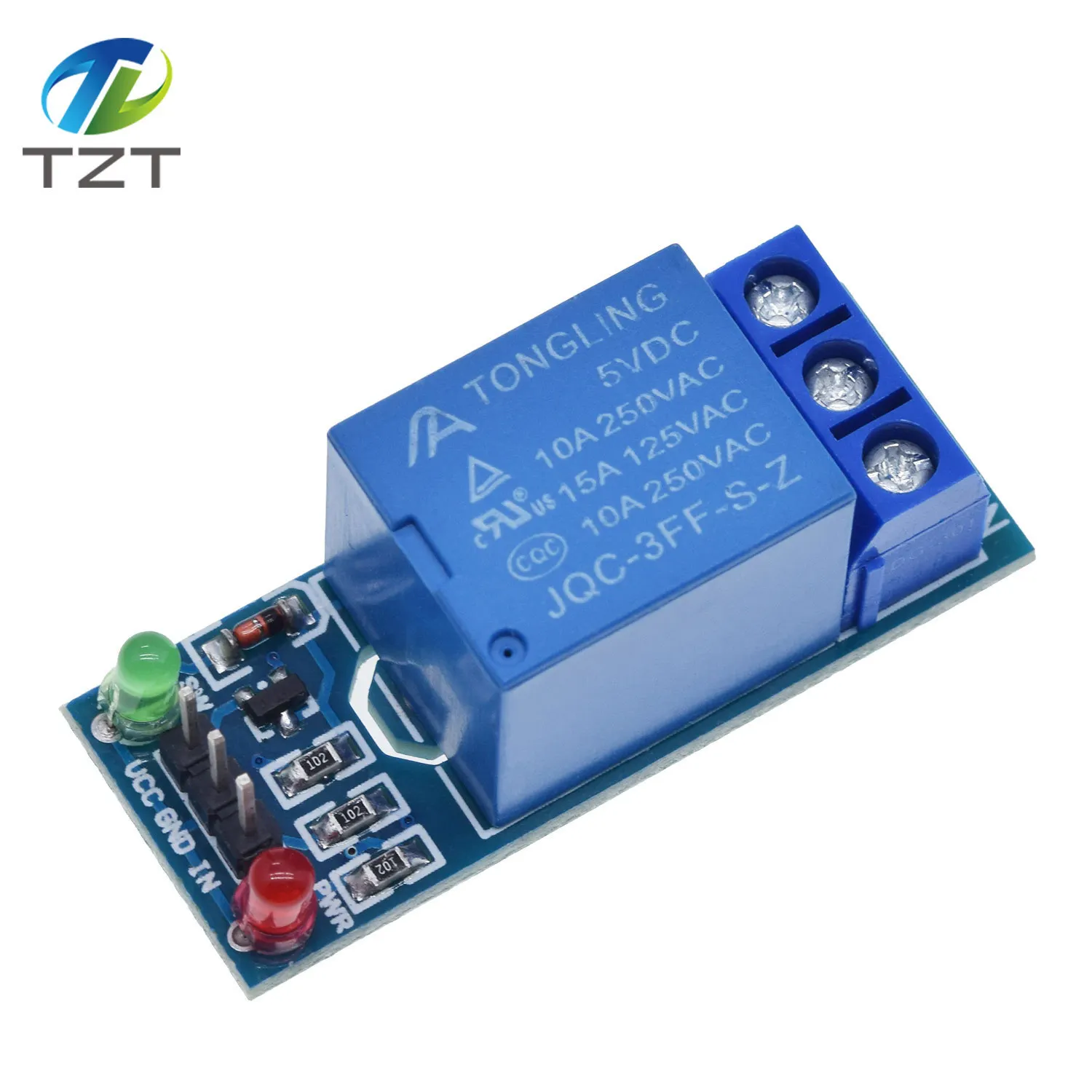

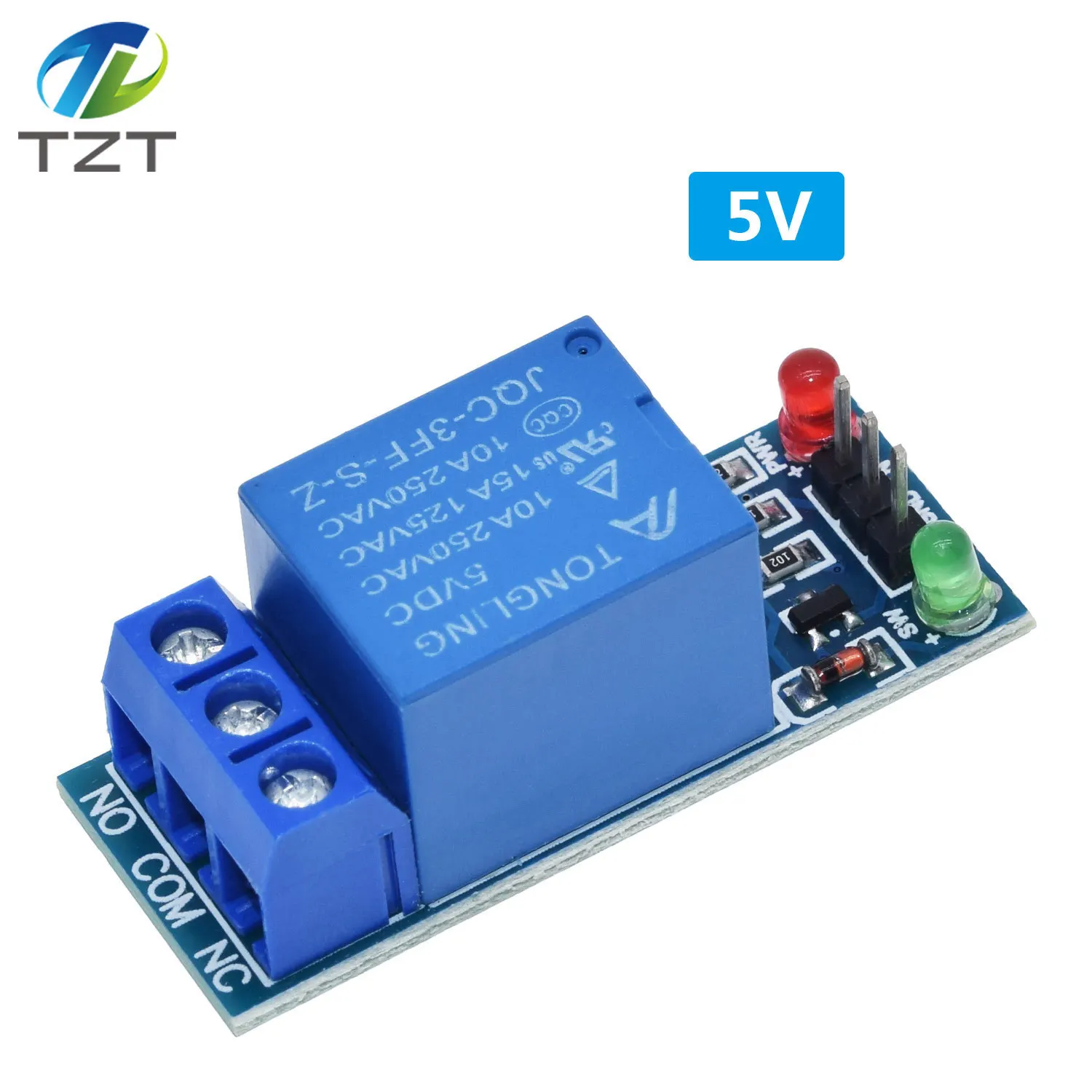

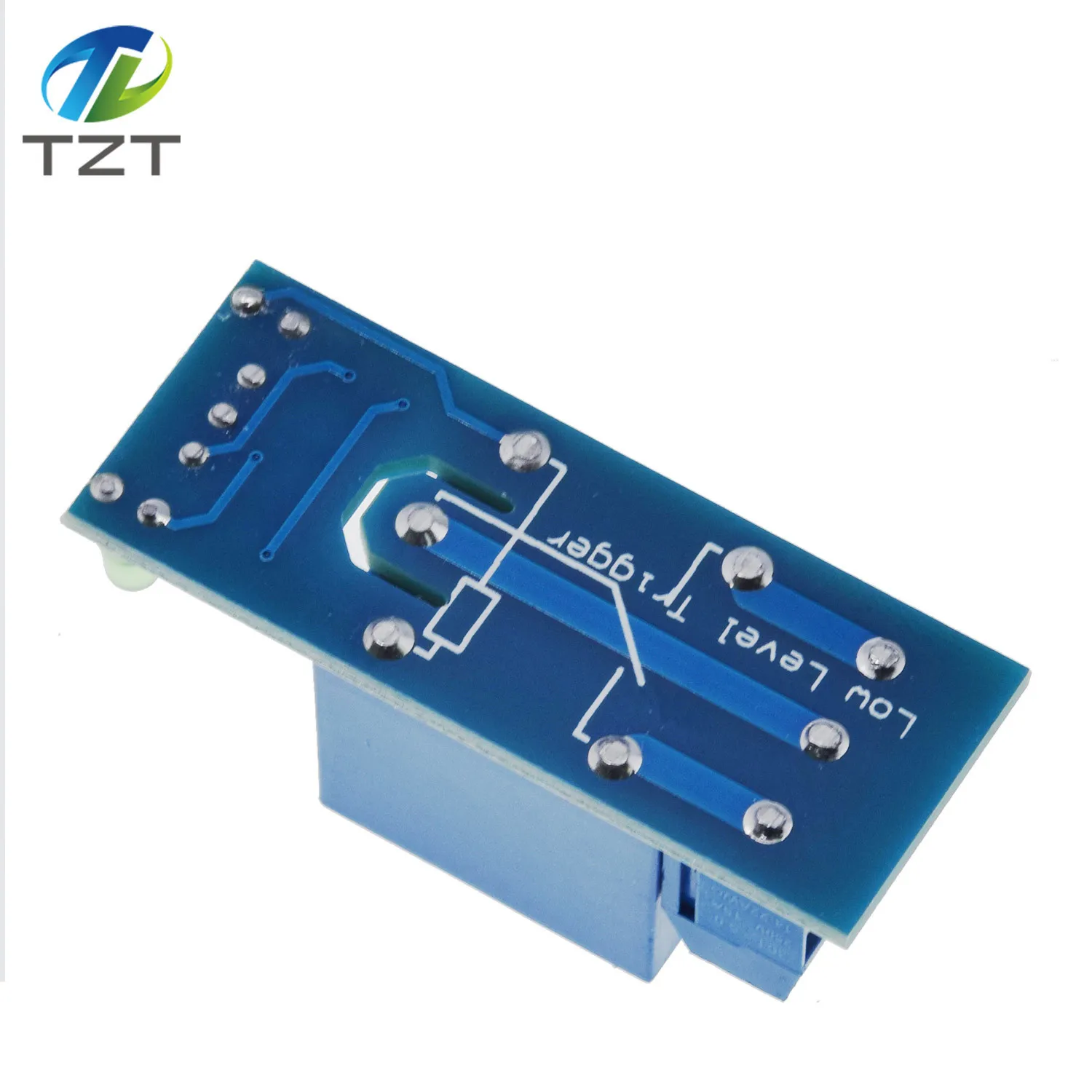

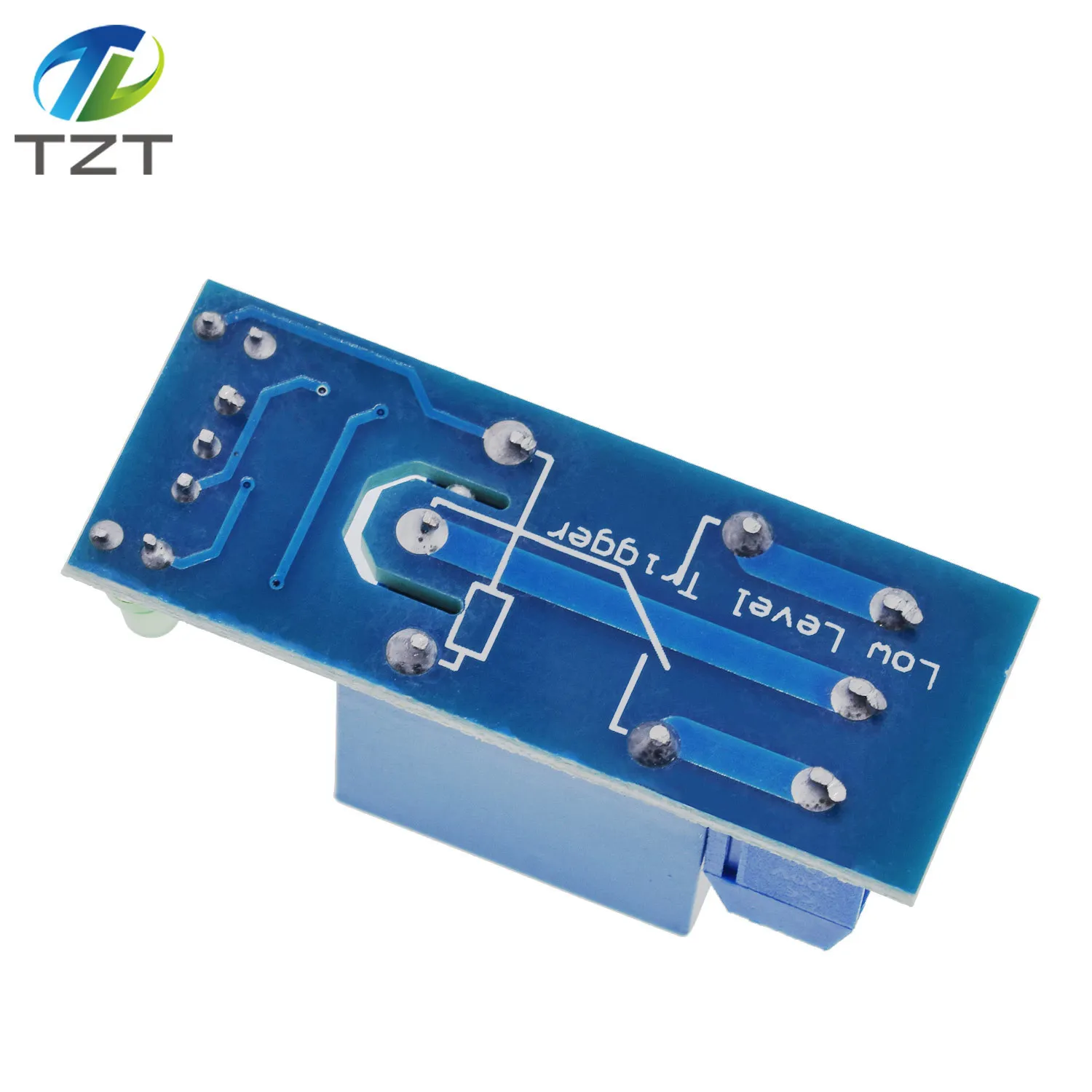

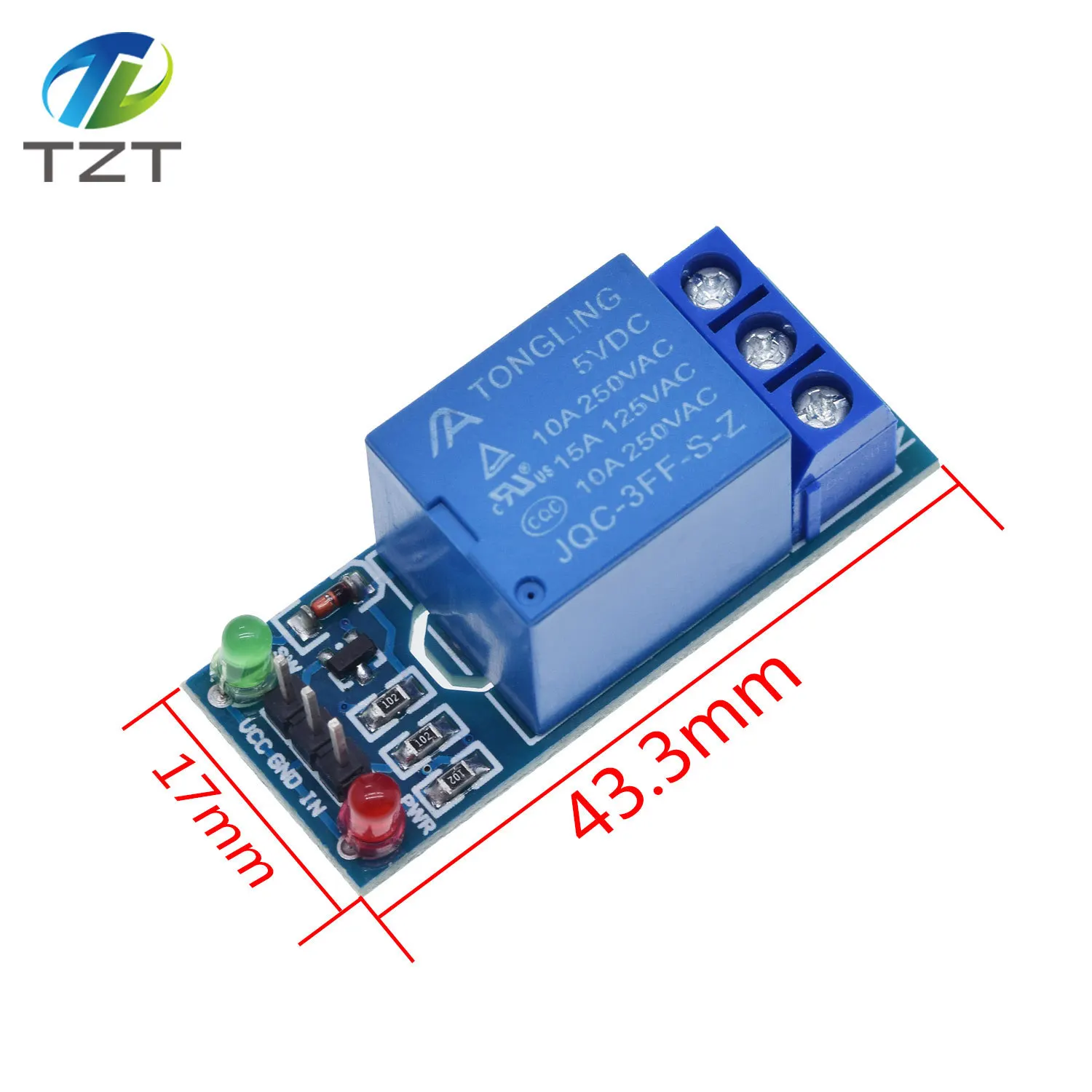

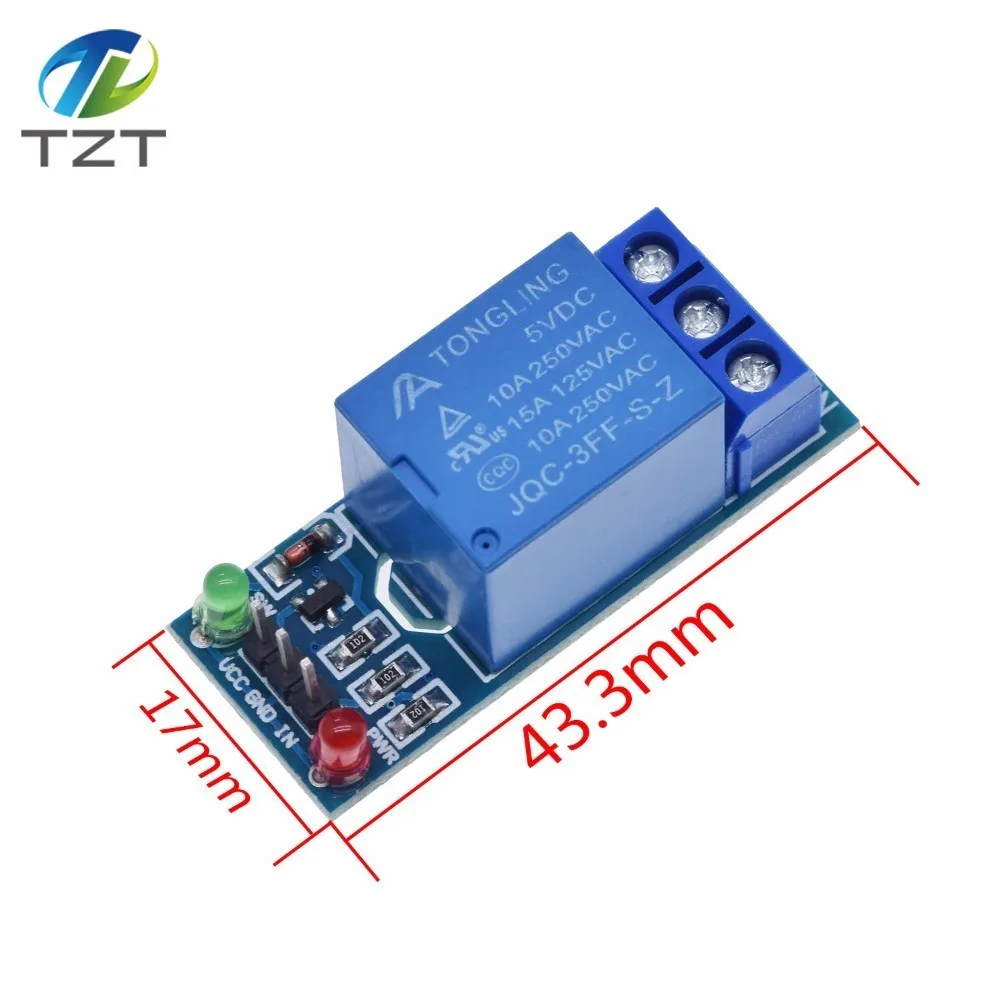

1 канальный релейный модуль

• Максимальная нагрузка: 250 В/10 А перем. Тока, 30 В/10 А
• Ток триггера: 5 мА
• Рабочее напряжение: 5 В
• Размер модуля: 50x26x18,5 мм (Д х Ш х В)
• Четыре монтажные болты отверстий, диаметр 3,1 мм

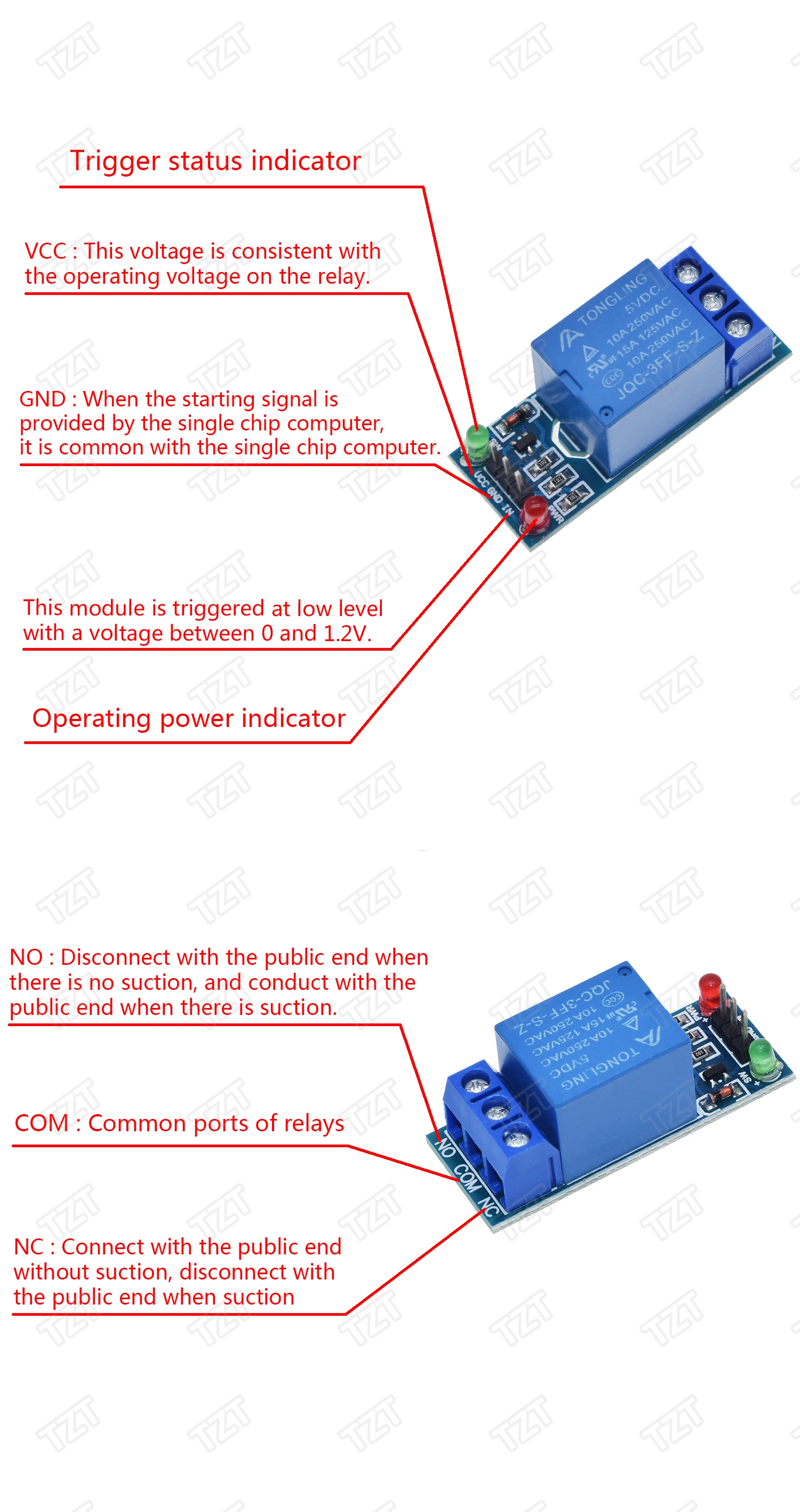

• DC +: положительный источник питания (VCC)
• Постоянный ток-: отрицательный источник питания (GND)
• В: может быть реле управления на высоком или низком уровне
• NO: нормально открытый релейный интерфейс
• COM: реле Common Interface
• NC: нормально закрытый релейный интерфейс

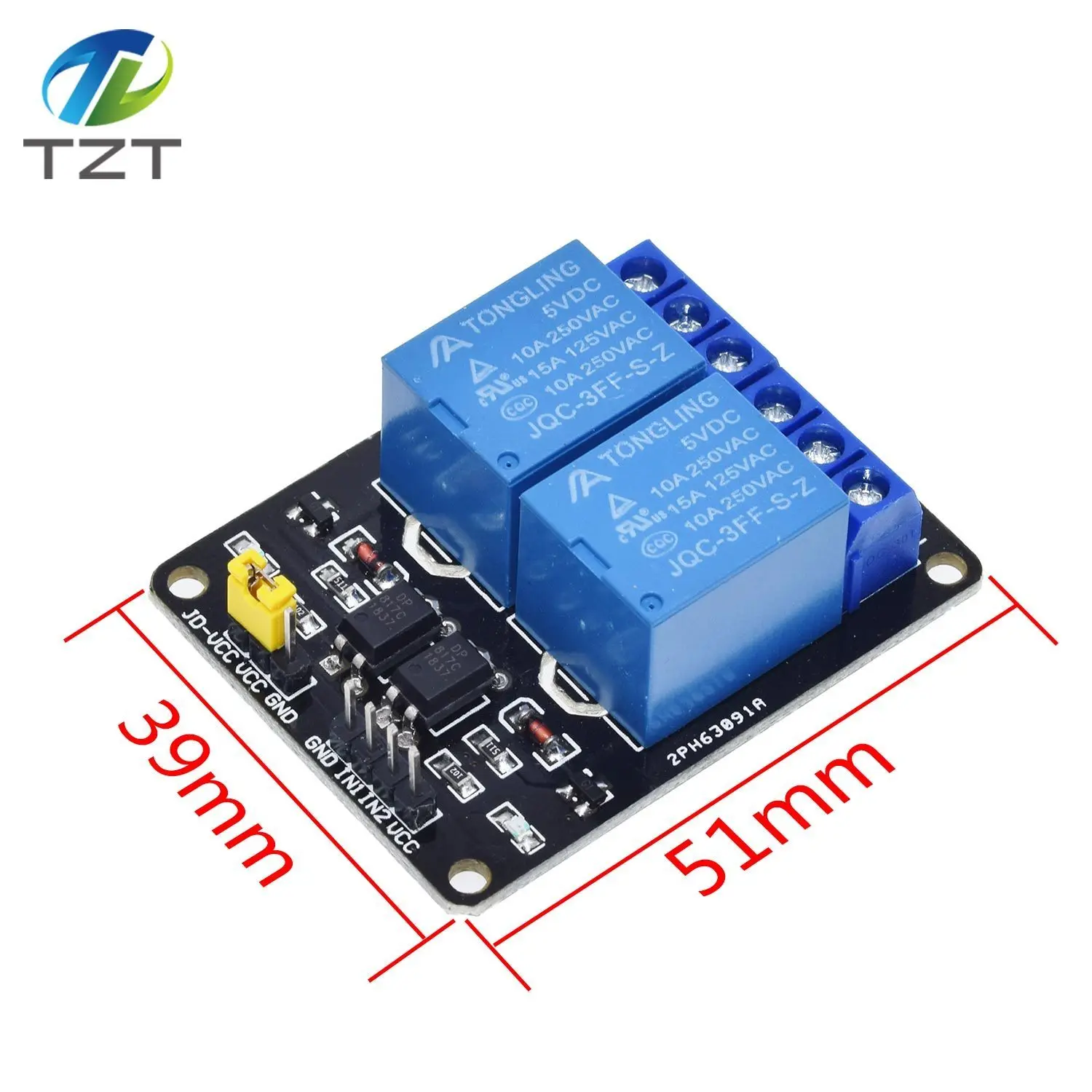

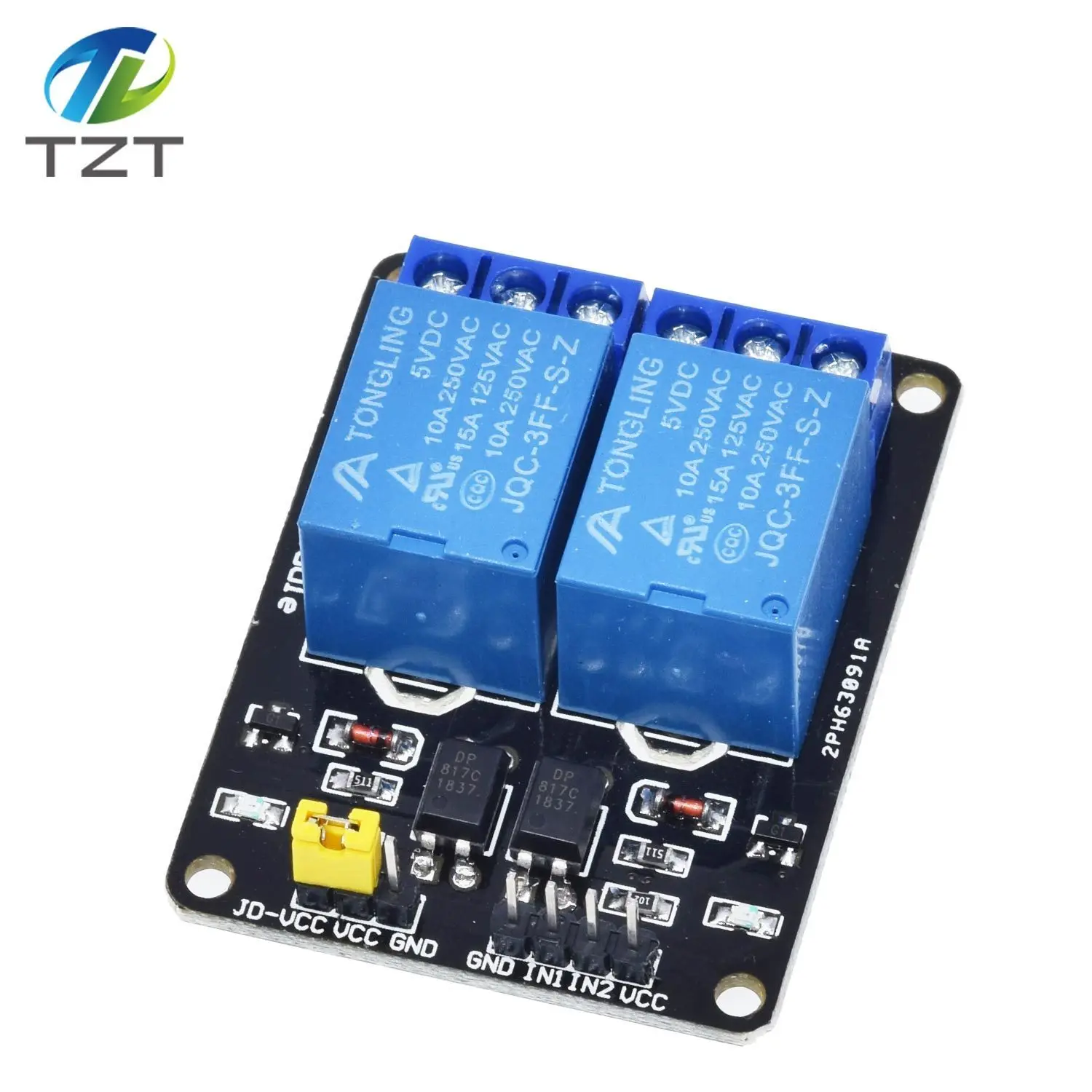

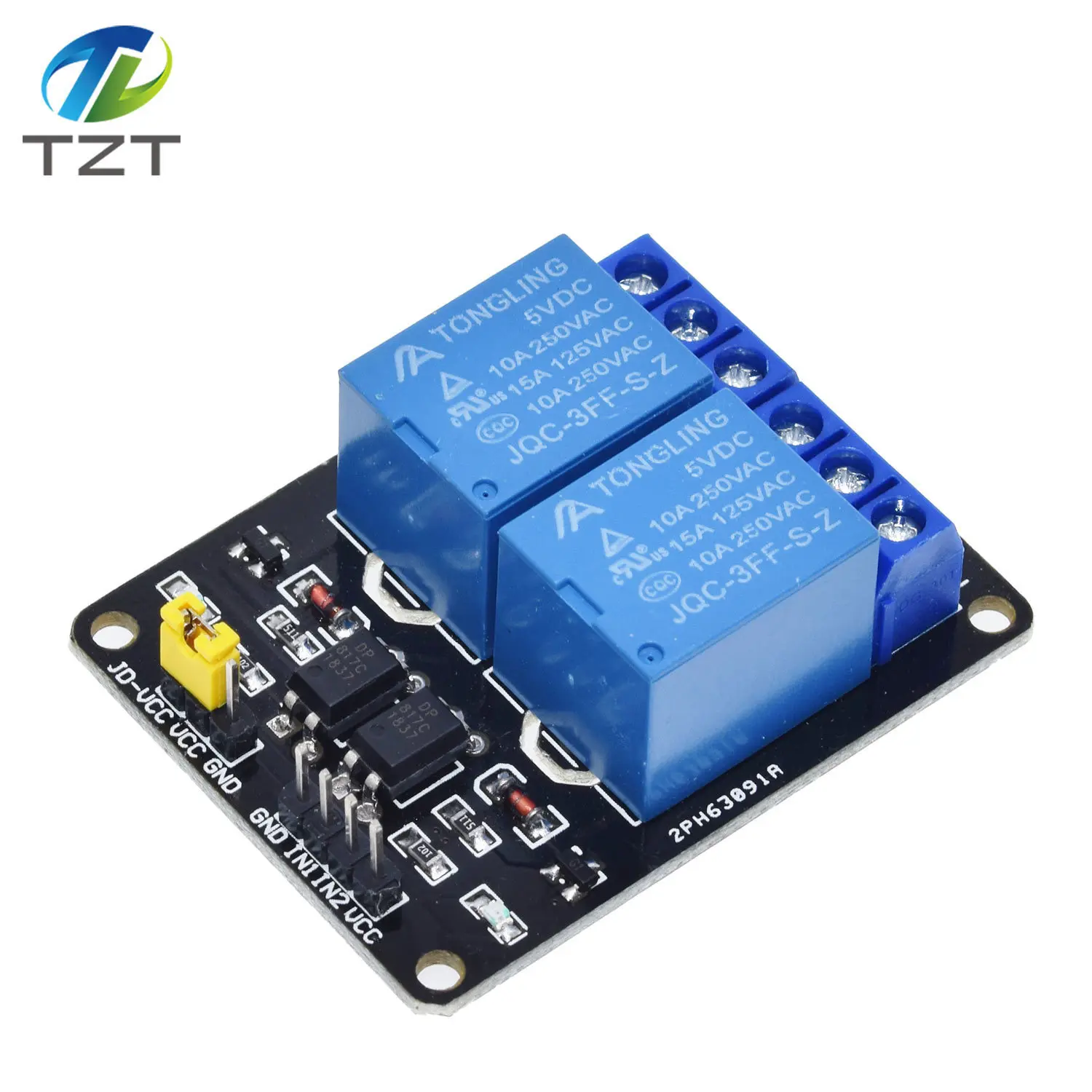

• 2 канальный релейный модуль
•   1) Размеры: 50,5 мм (длина) * 38,5 мм (Ш) * 18,5 (H)   2 Вес:. 31 г   3. Цвет печатной платы: черный   4 доска четыре недели с четырьмя винтами отверстий, диаметр отверстия 3,1 мм, просты в установке и фиксированной   5 реле высокого качества, релейные реле SPDT. Обычный терминал, нормально открытый, нормально закрытый терминал   Изоляция 6 оптронов, хорошая защита от помех            7. Низкий тяга, высокий выпуск. Подача питания индикатор состояния светильник, отпустите, статус светодиодный выключен   8.VCC системы питания, JD_VCC реле питания. Вы можете подключать джемперы   Электрические параметры: Напряжение питания: 5VDC, 12VDC Ток: более 100 мА Нагрузка: 250 В, 10 А перем. Тока или 30 В, 10 А пост. Тока            Проводка:   VCC: система положительного питания   GND: система питания отрицательная   IN1 - IN2: порты управления реле



•


•

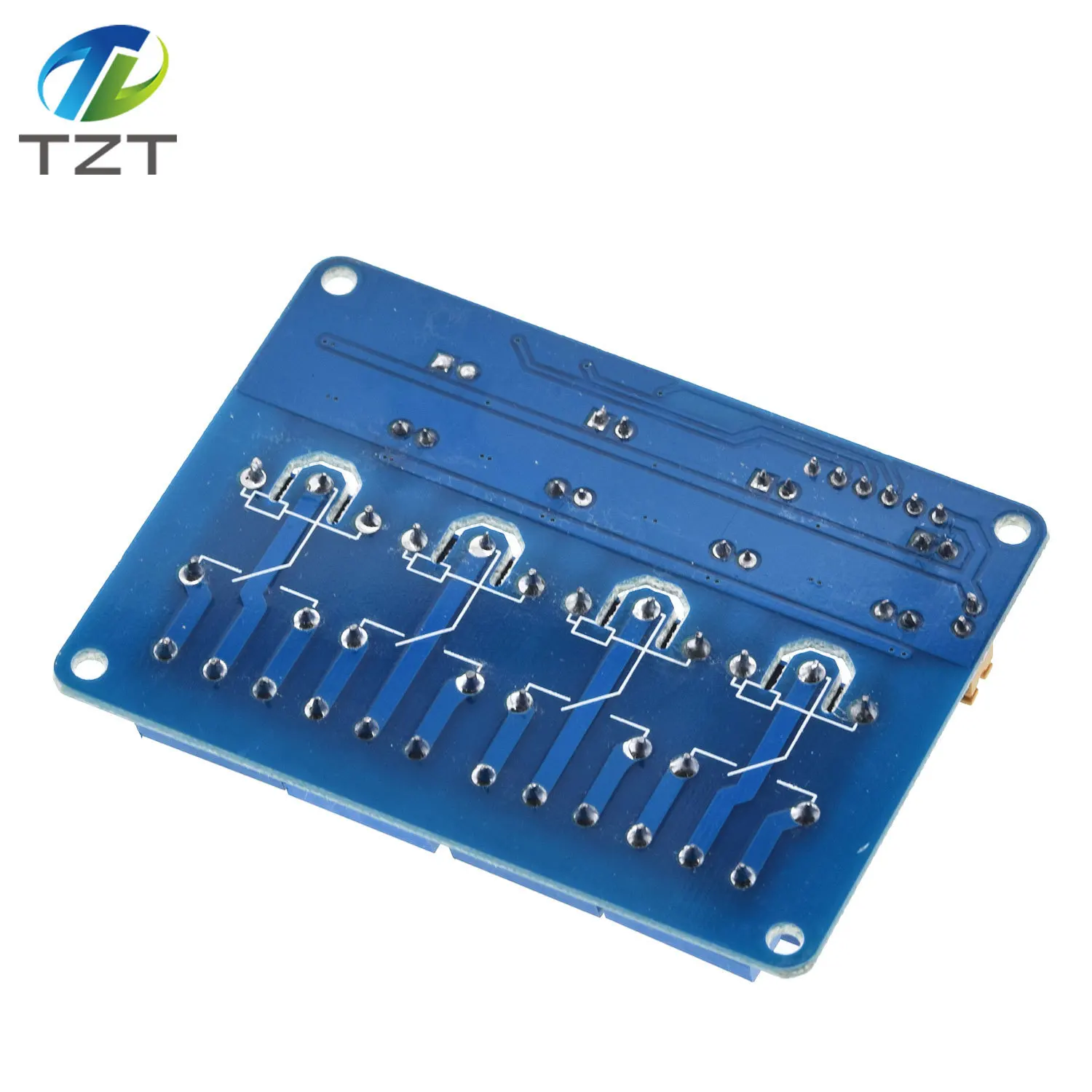

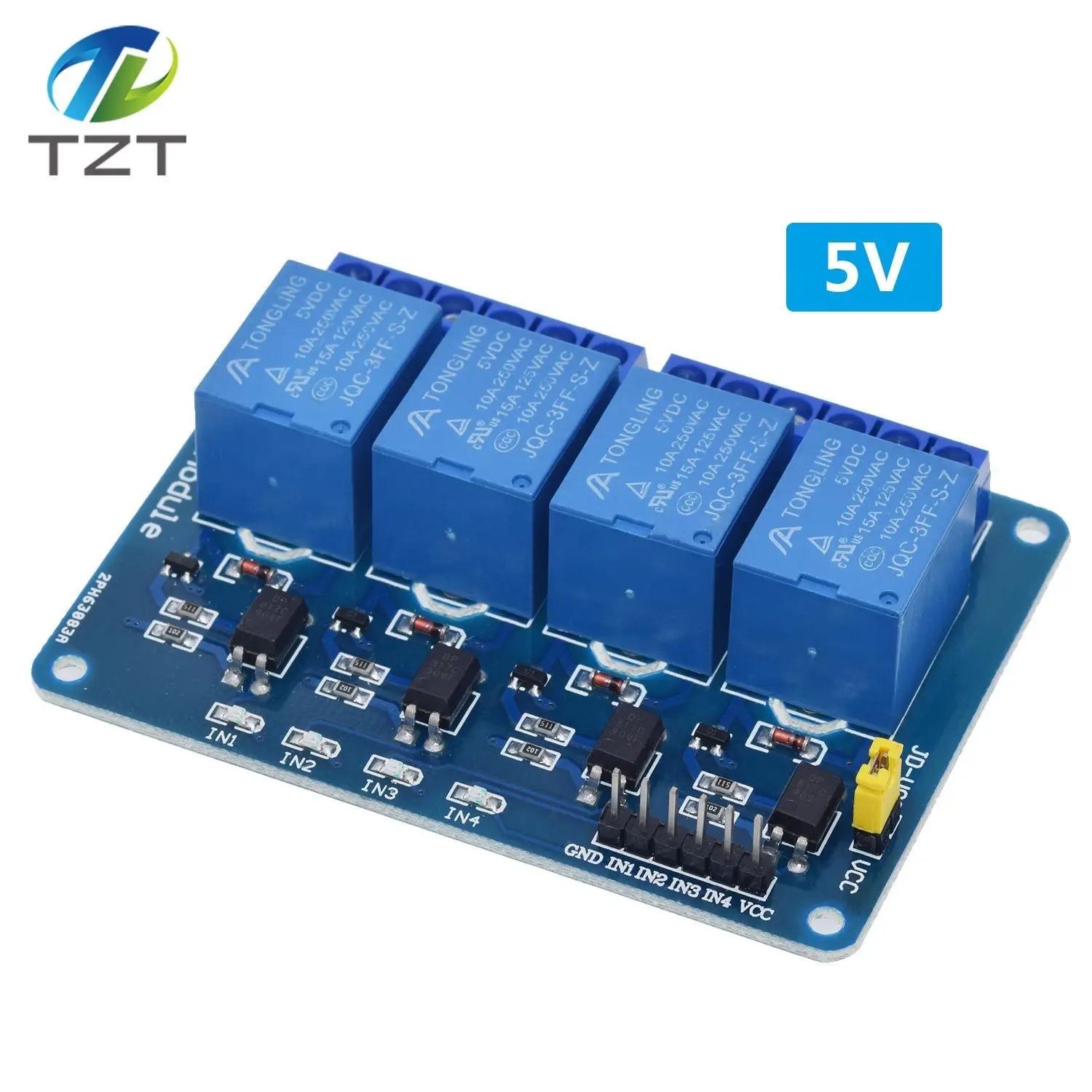

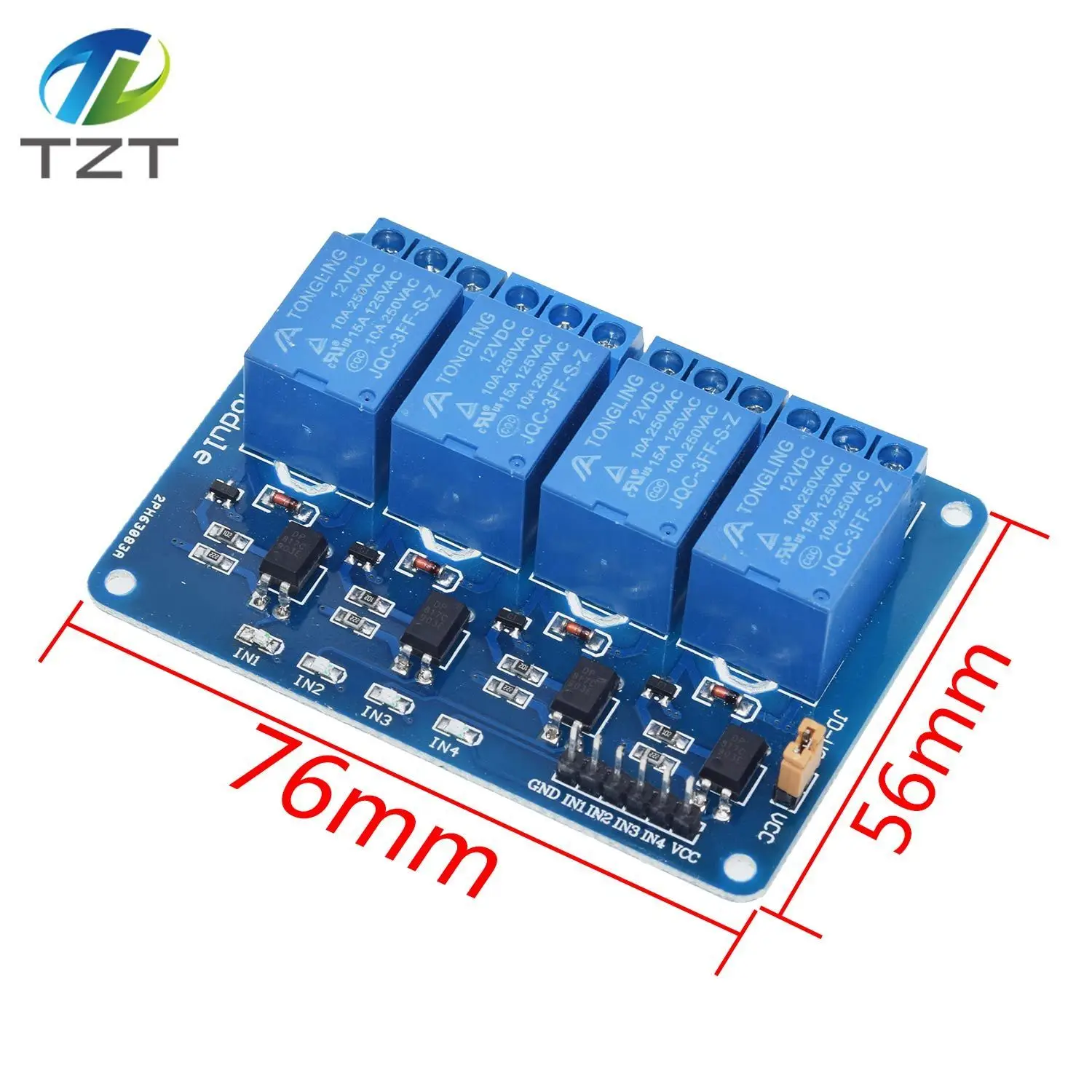

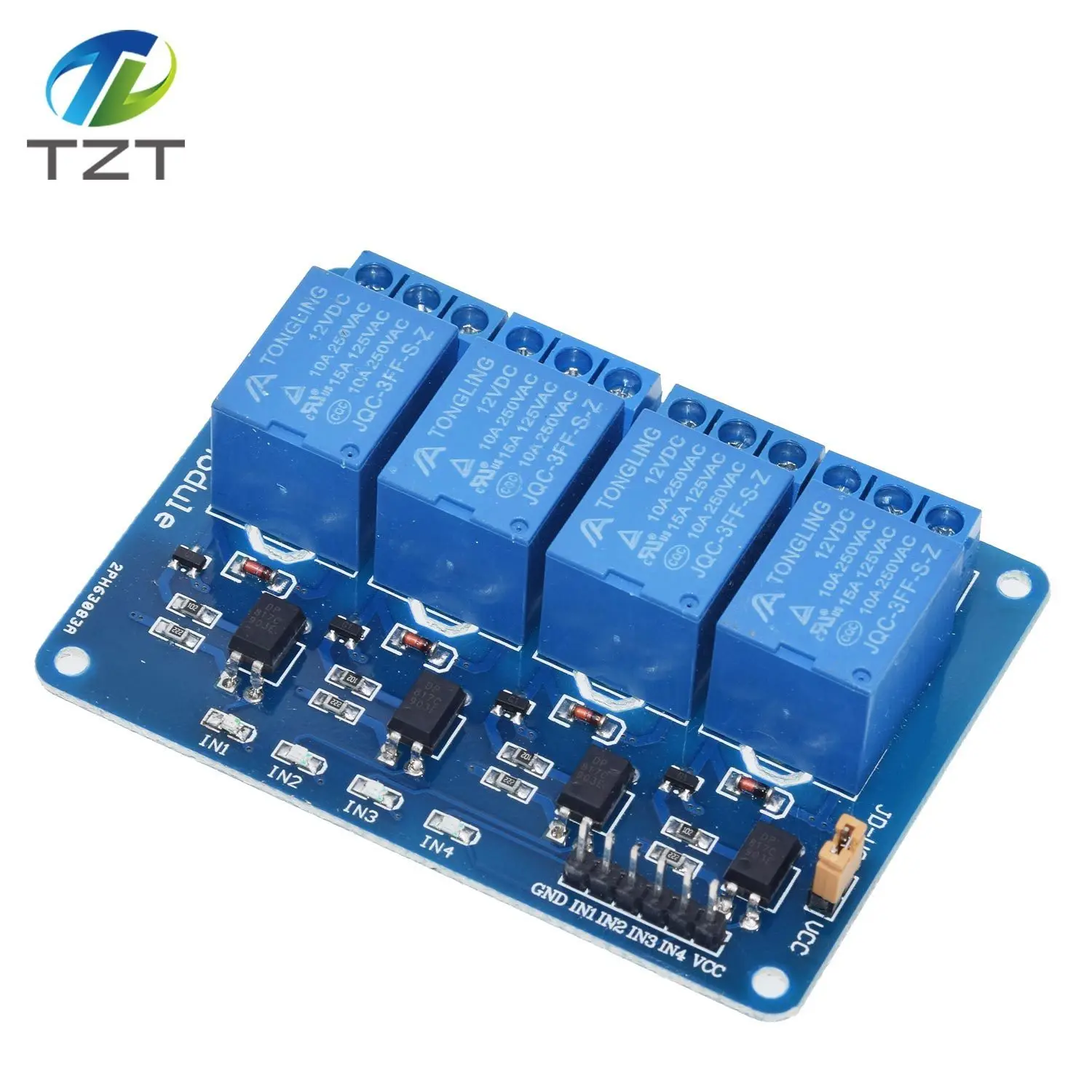

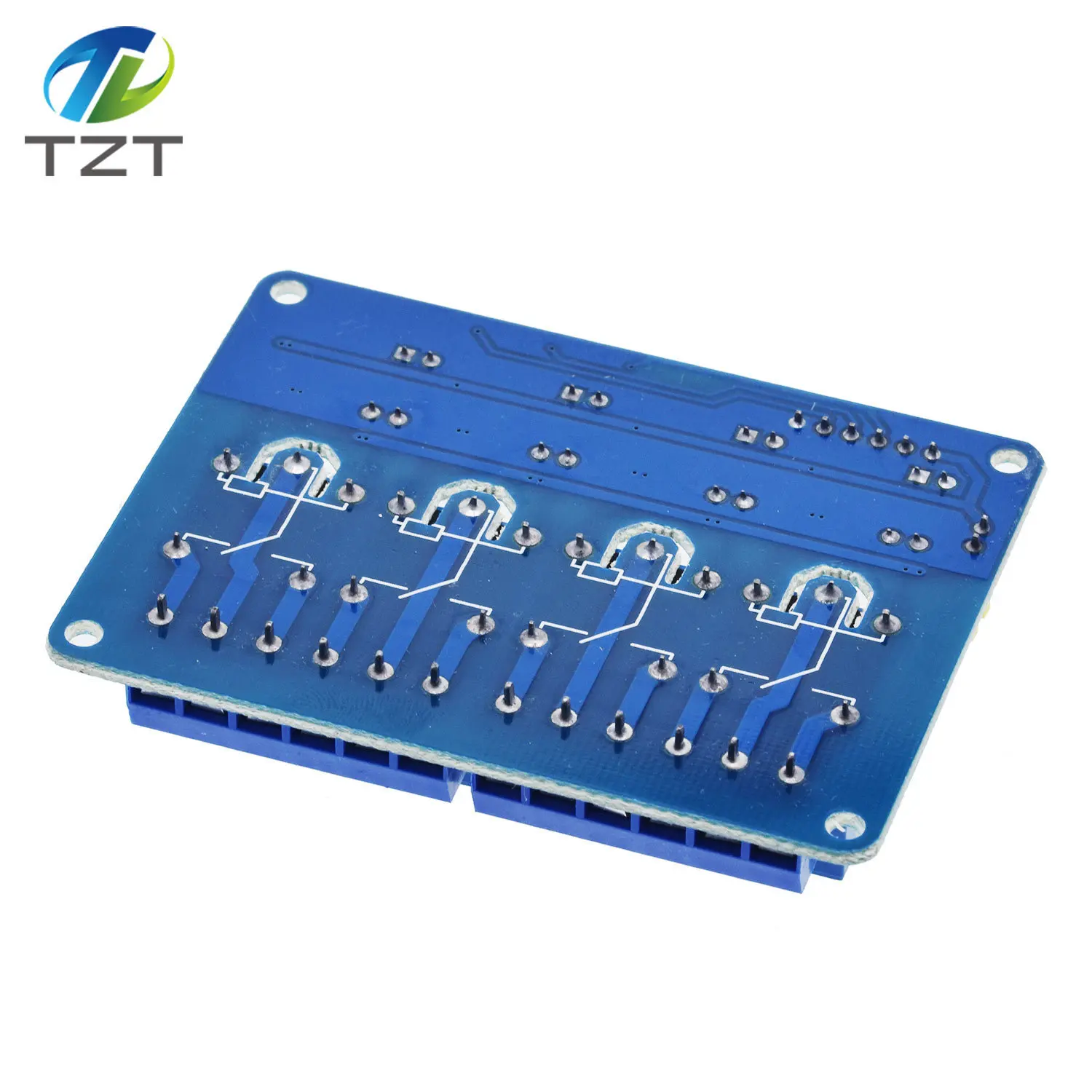

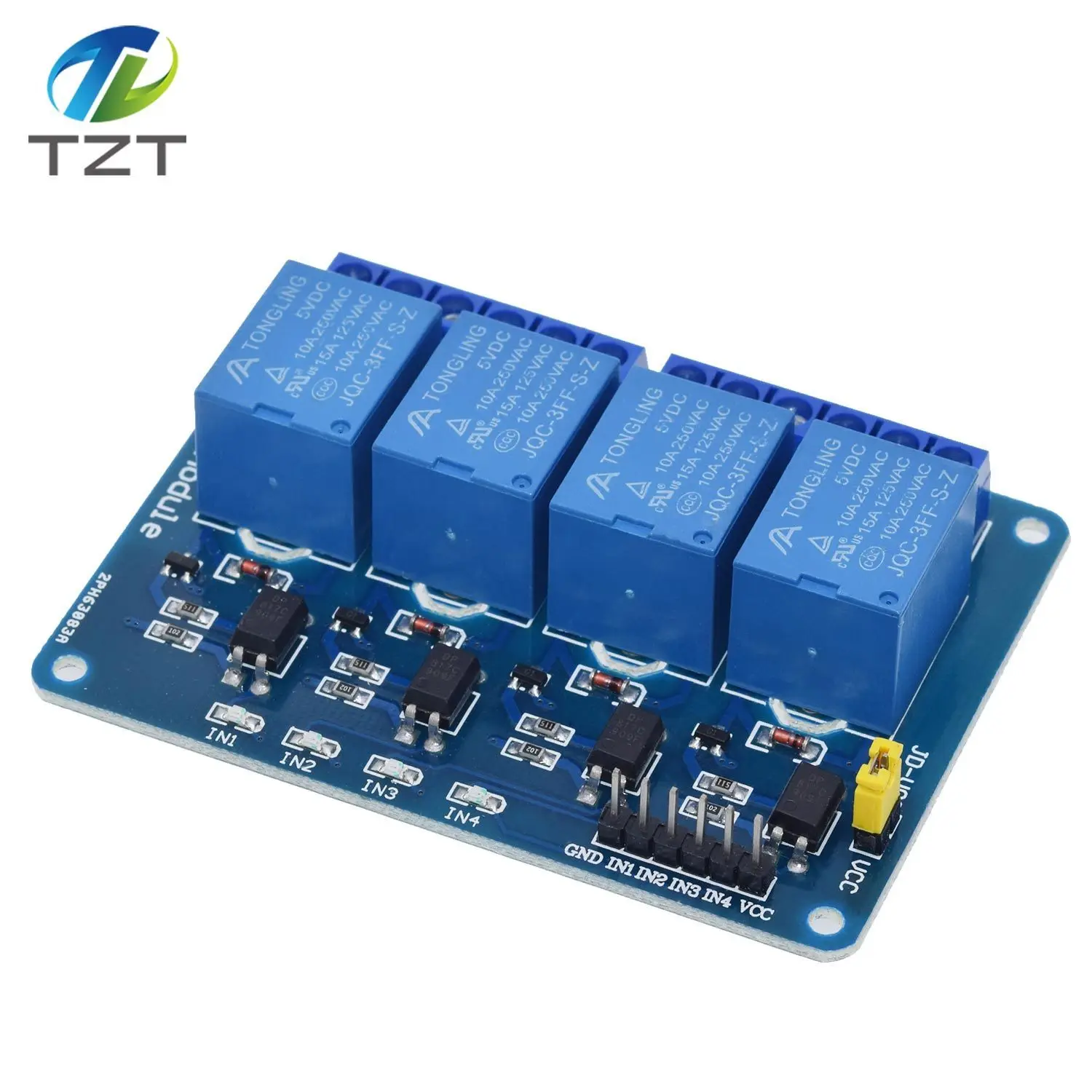

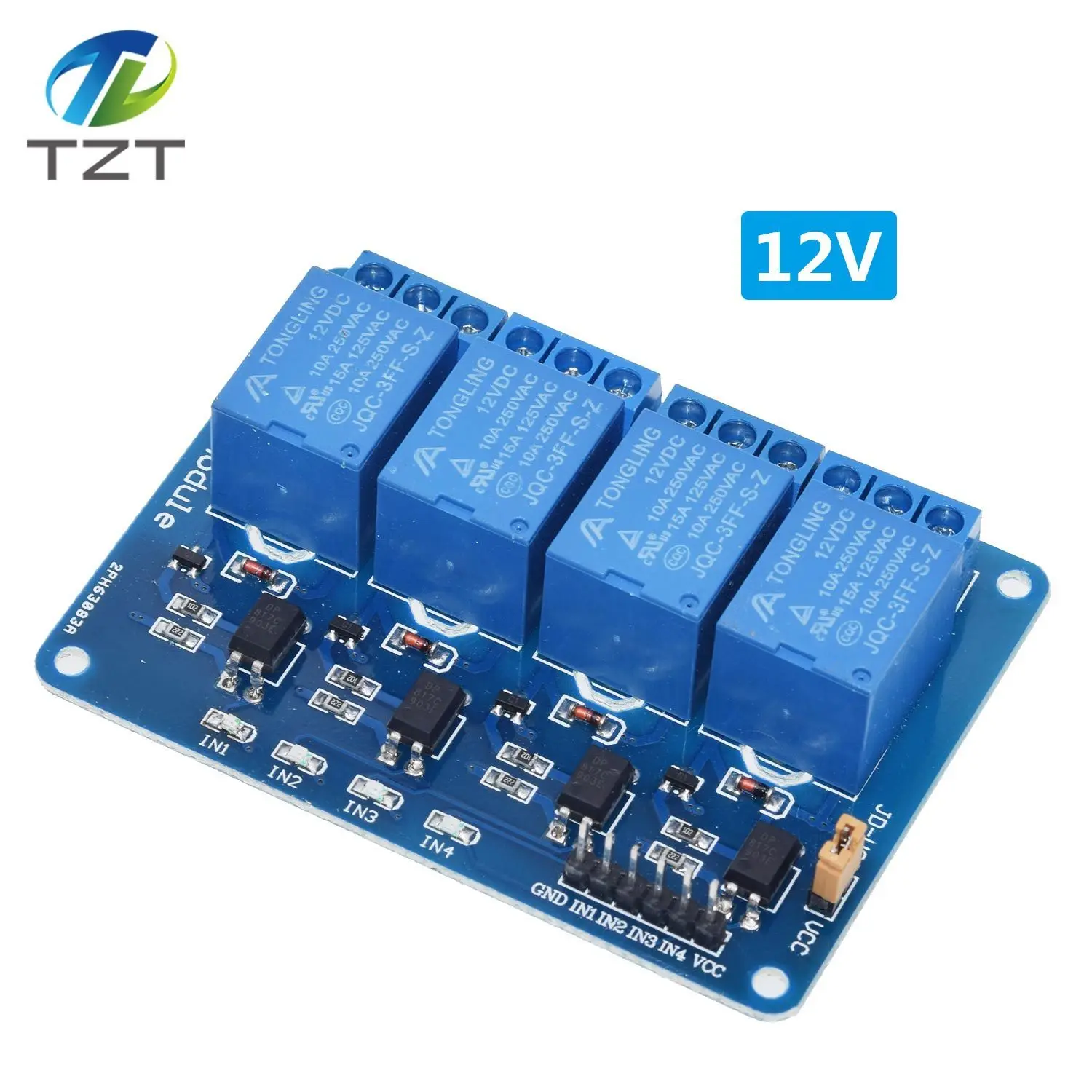

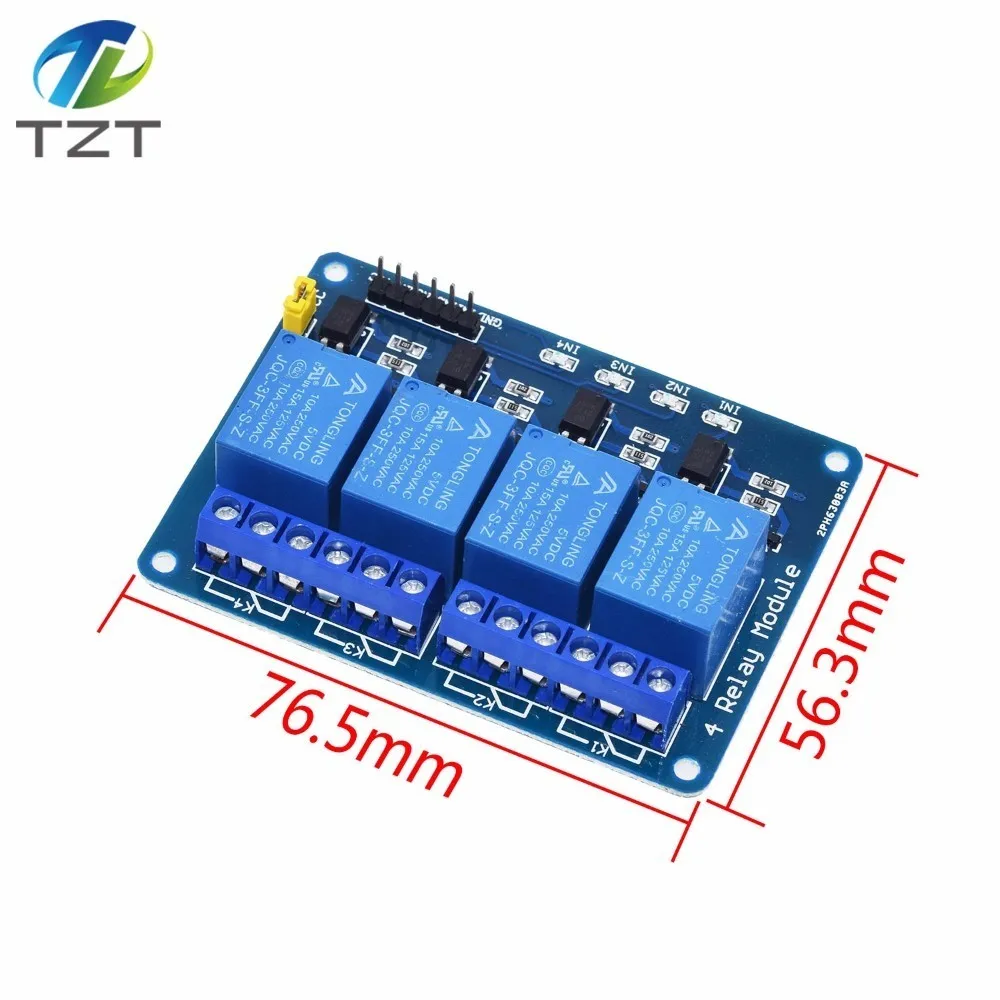

• 4-канальный видеорегистратор Реле Выход модуля, Реле Выход связаться с нами 250A 10A. Вход IN1, IN2, IN3, IN4, Сигнальная линия Низкая Эффективным. VCC, GND Вход питания, Может Реле Отдельный Мощность Поставка Реле Мощность Входной сигнал JD-VCC.


  Область применения:

  1, Поддержка Все Микропроцессором контрольной.

  2, В Промышленный сектор;

  3, ПЛК Управление;

  4, Система автоматического управления "умный дом" Управление



•

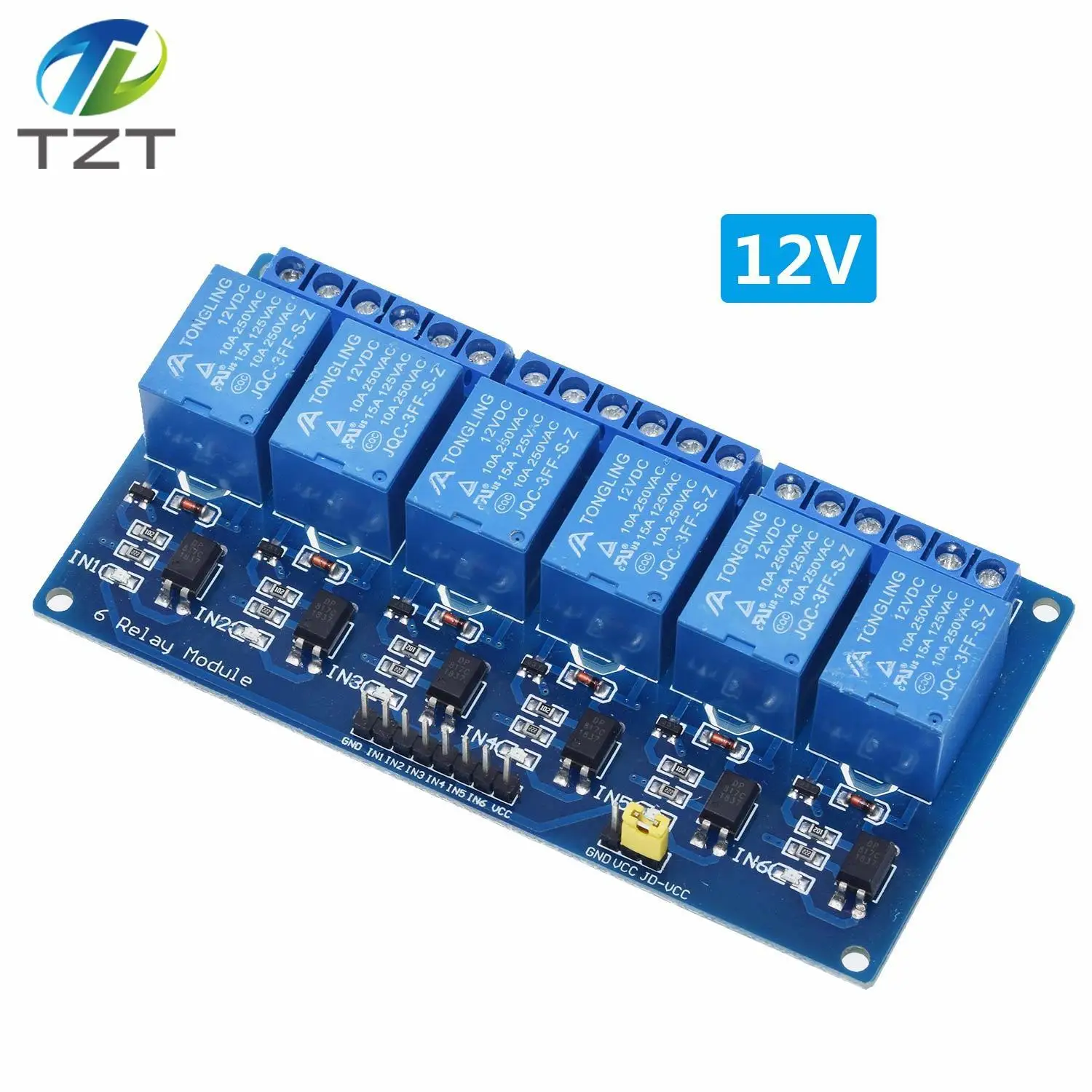

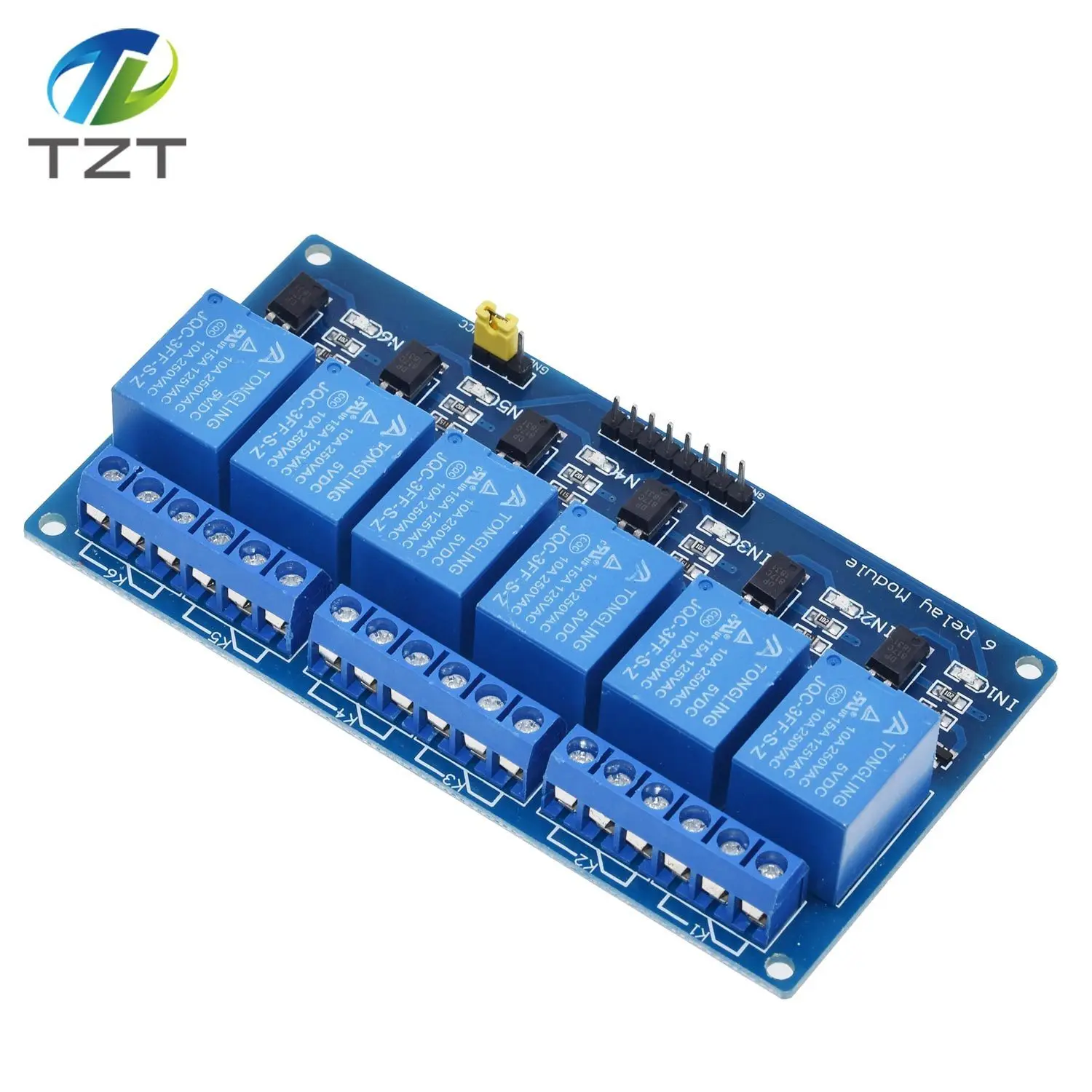

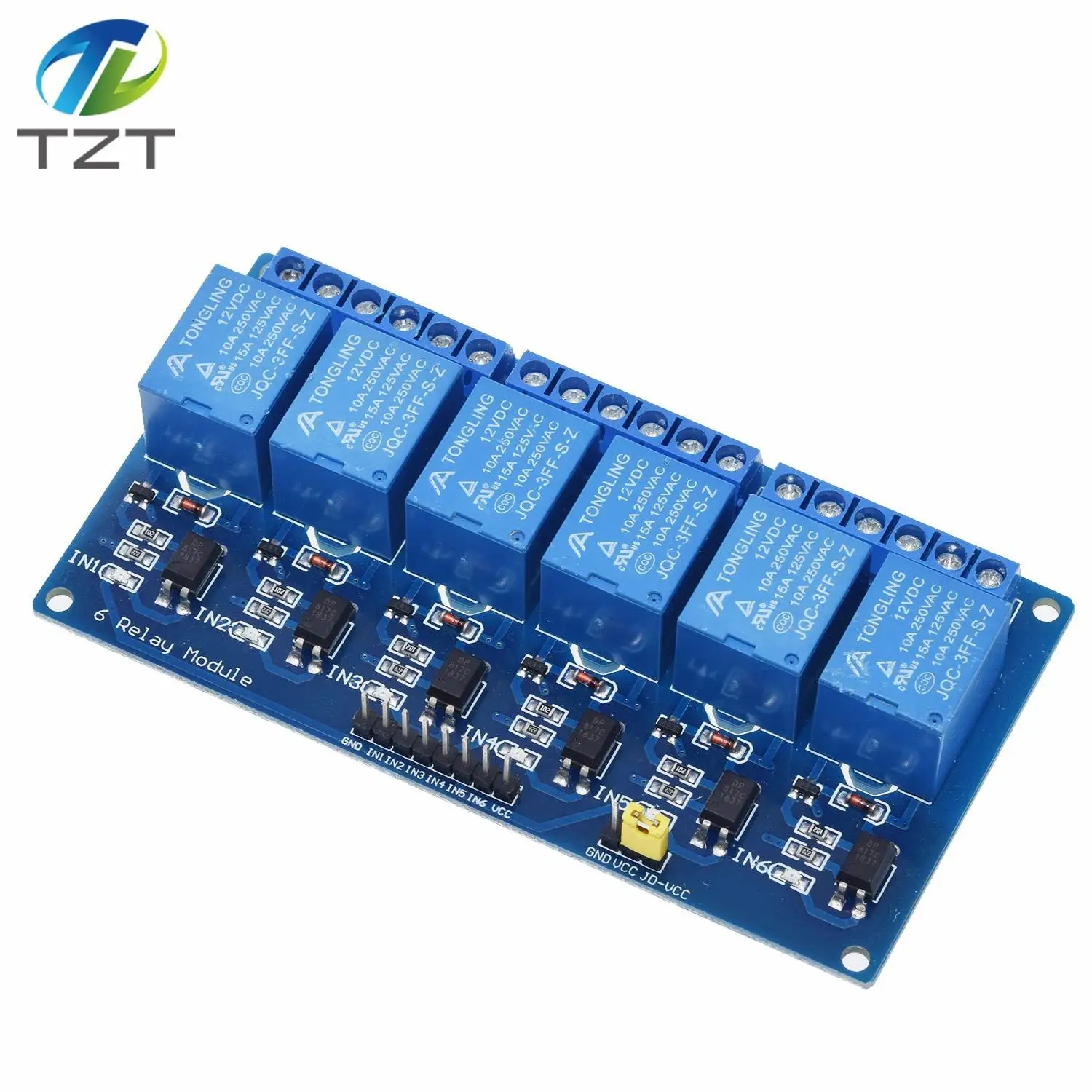

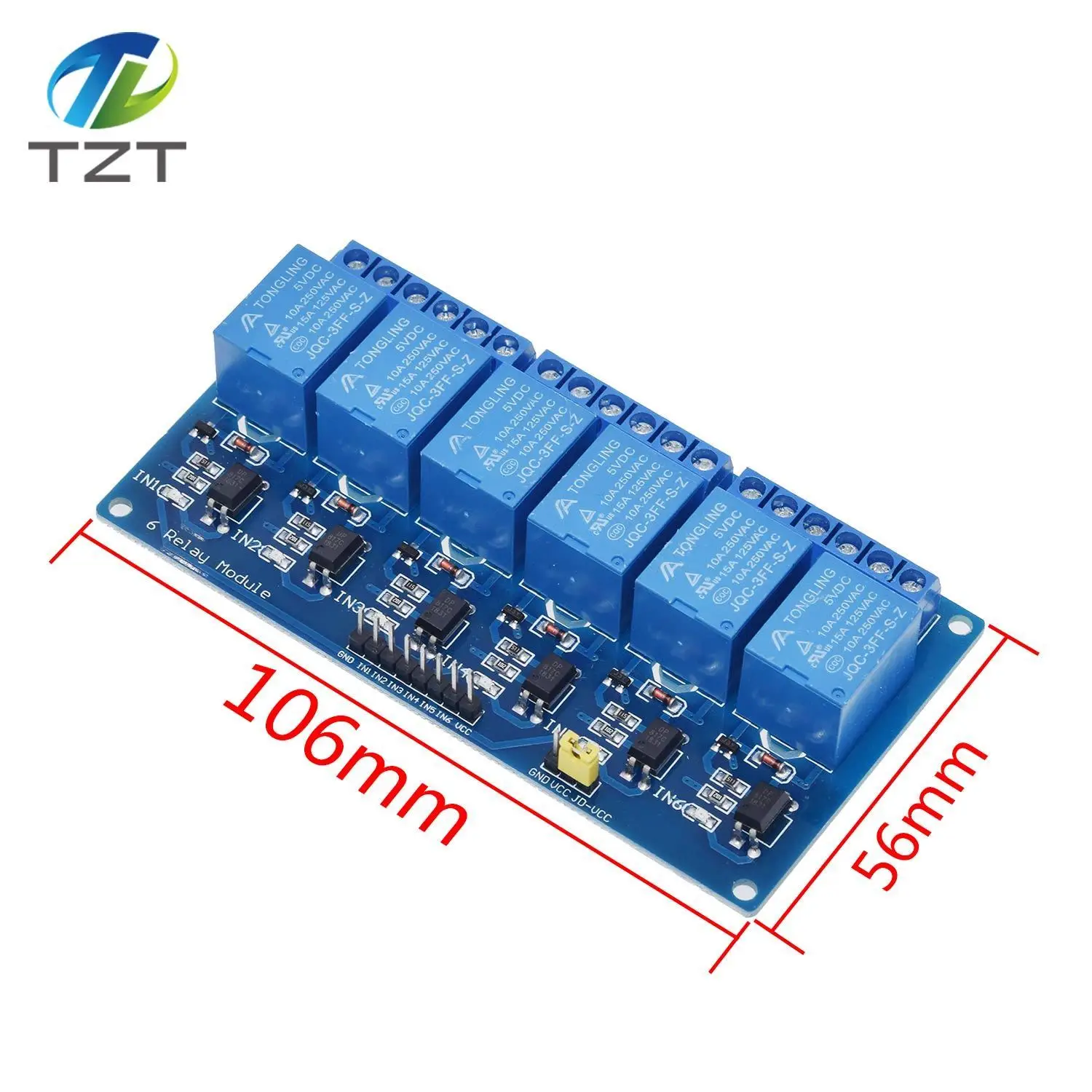

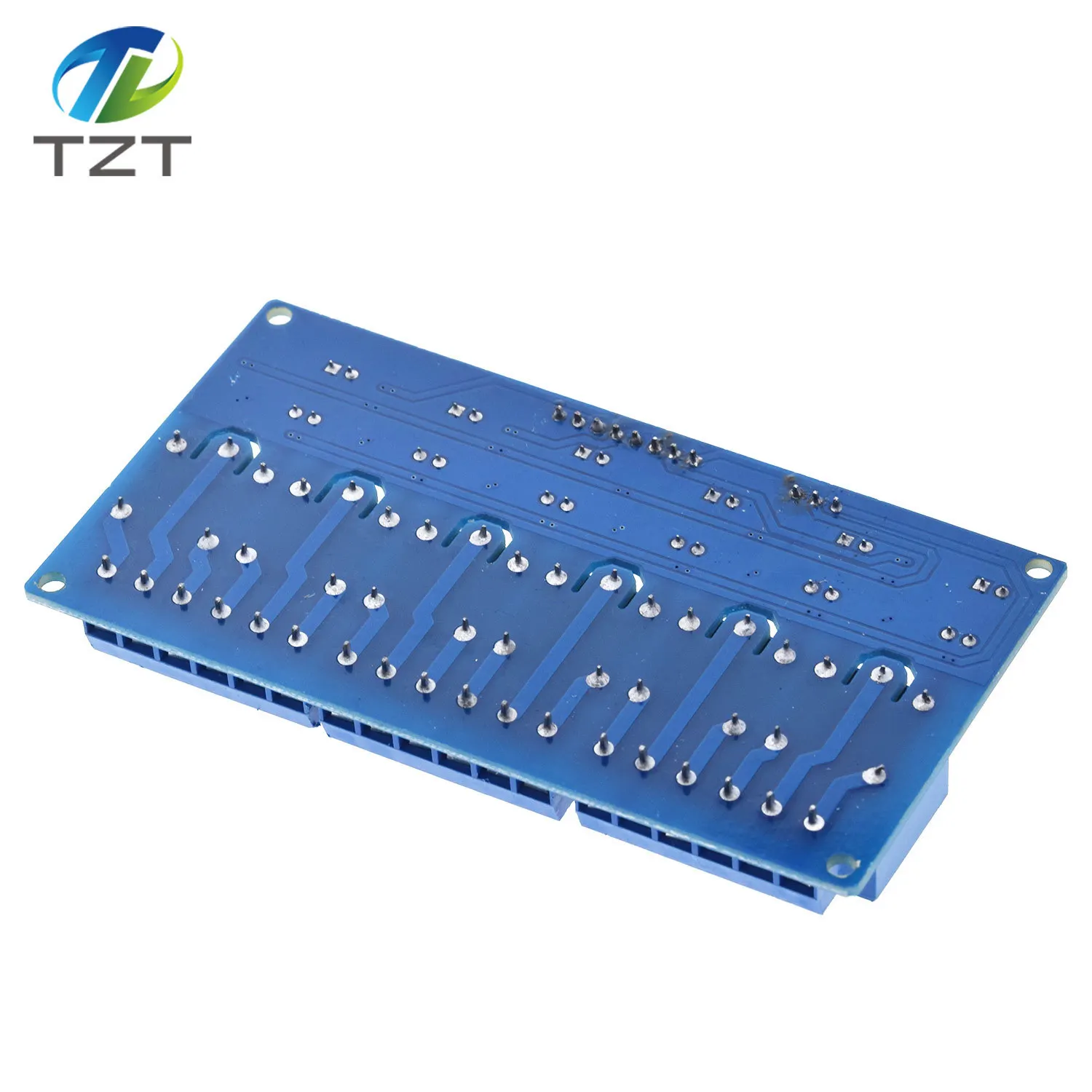

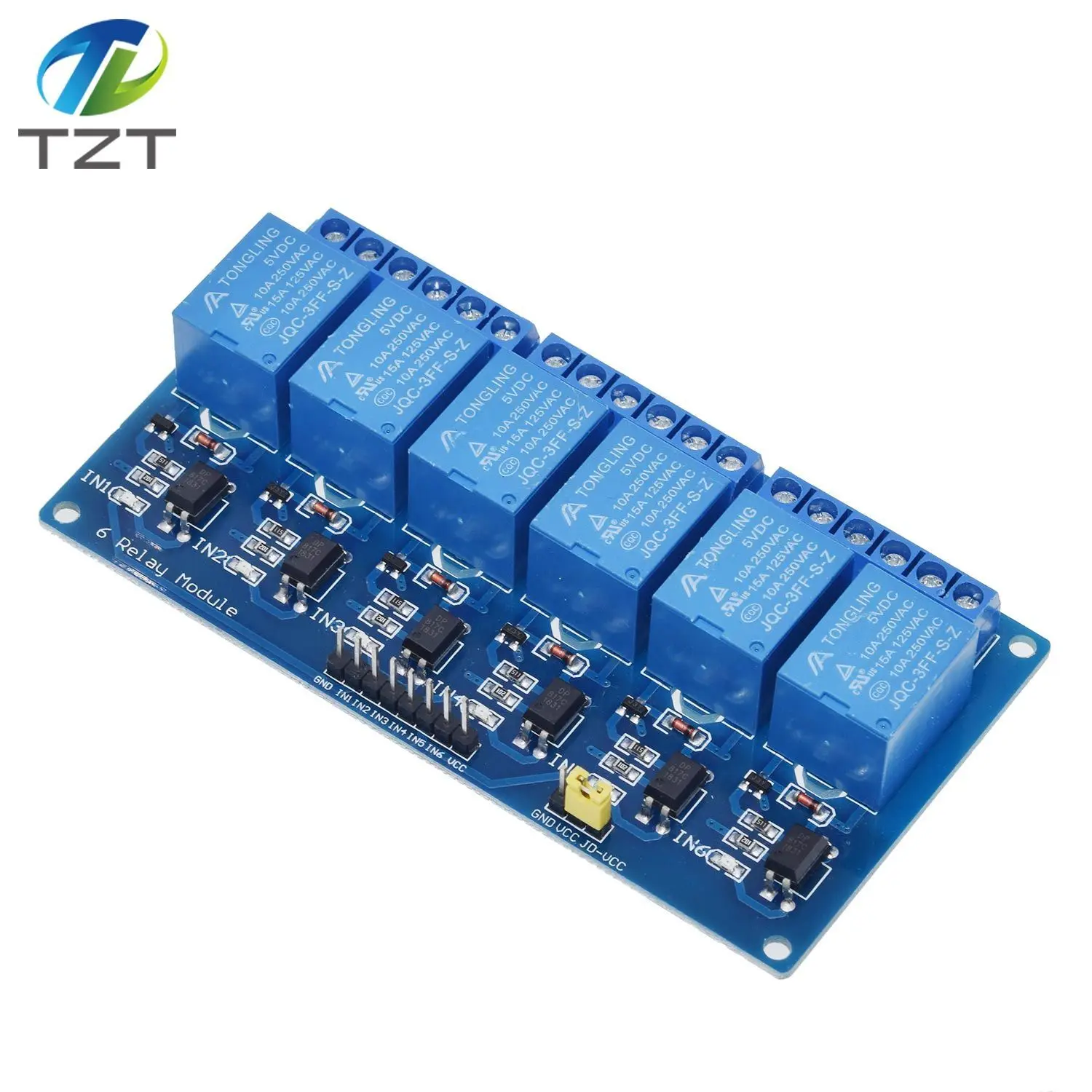

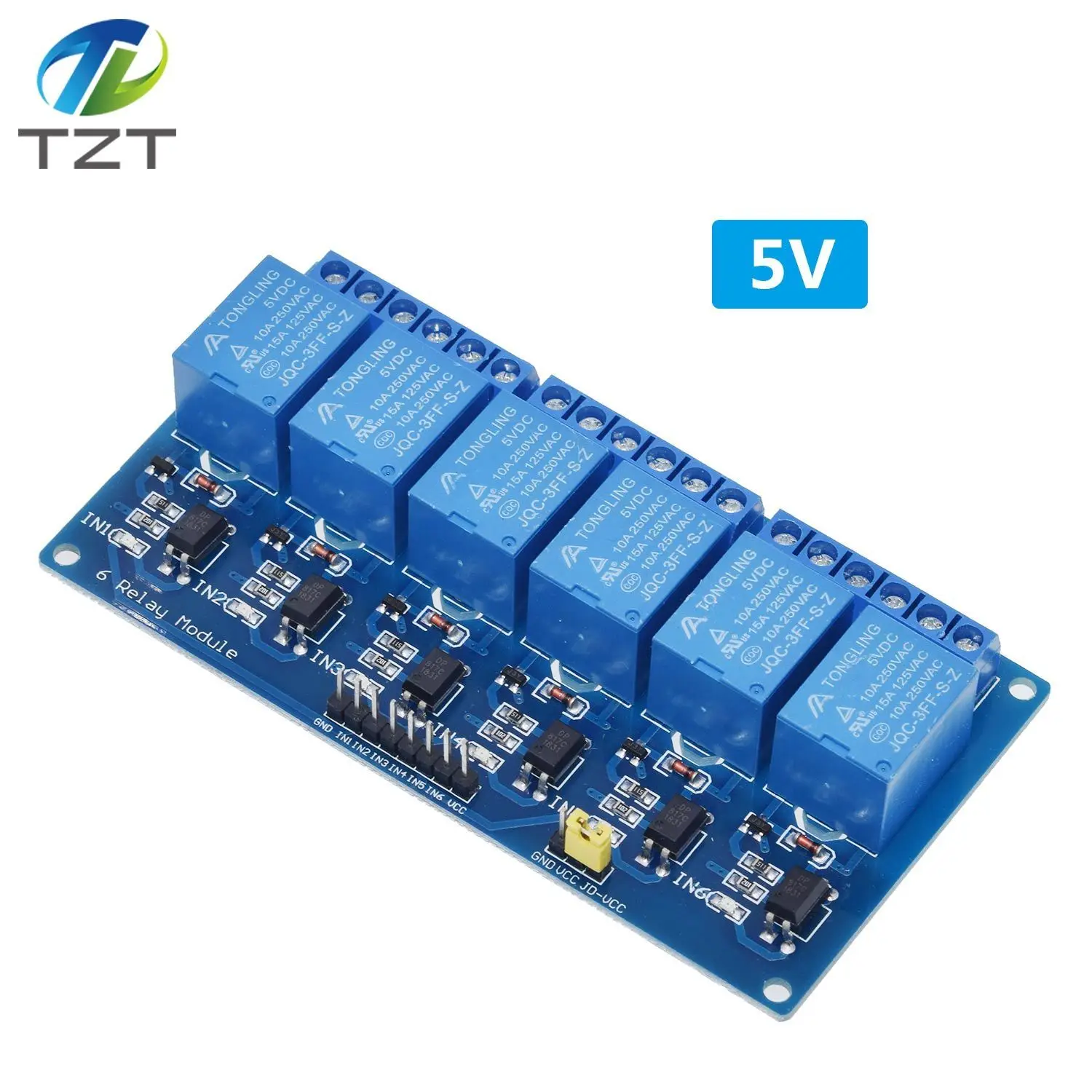

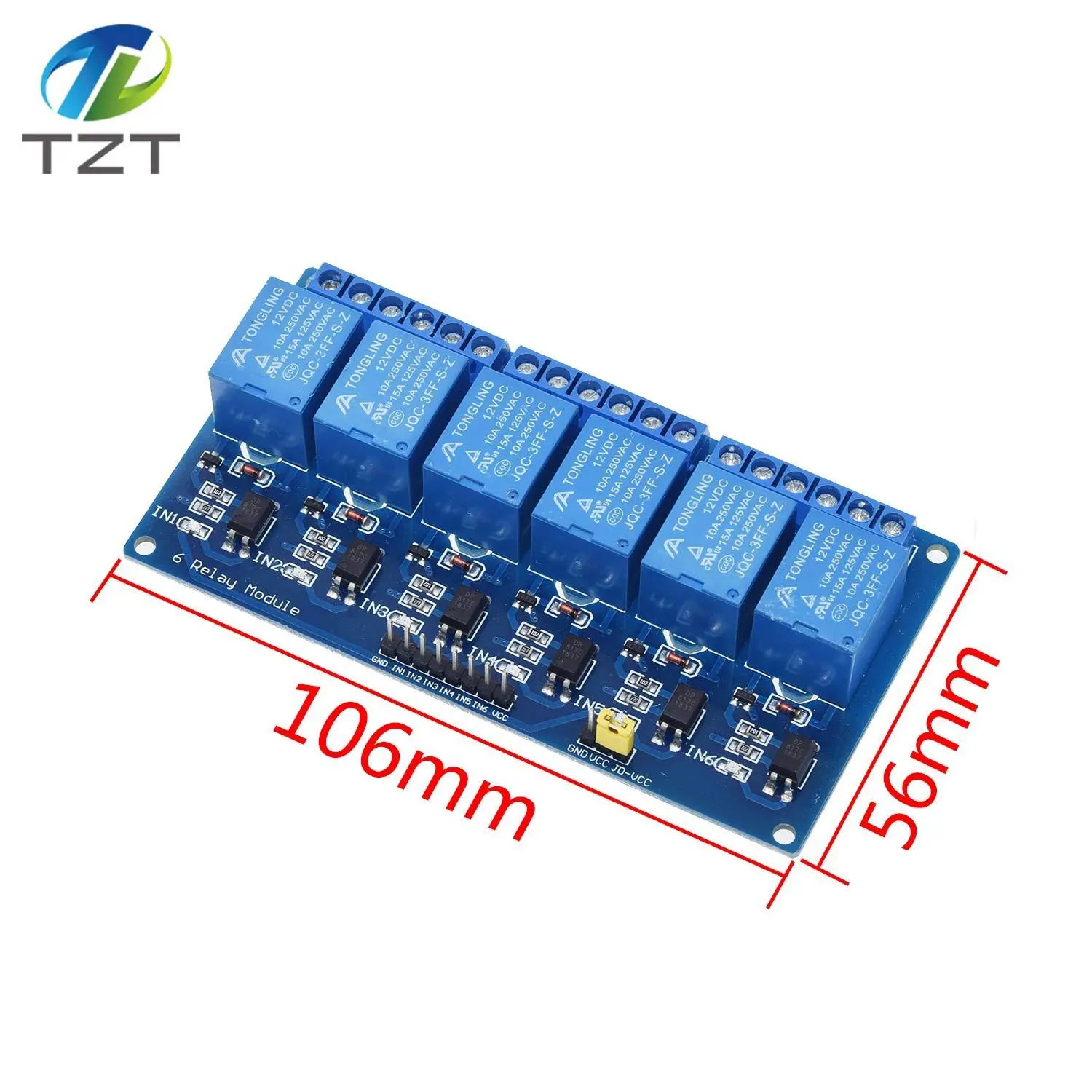

  6 канальный релейный модуль
  5V 6 канальный релейный модуль для Arduino PIC ARM DSP AVR Raspberry Pi

• Контактная емкость реле 250 В 10A.Релейный выход, нормально открытый, нормально закрытый;

• В полном объеме.Реле диапазона входного напряжения 5 В: 0-5 В;

• Блок питания для системы VCC.Реле электропитания jd-vcc.Стандартное реле 5 В

• Размеры: 10,4*5,2 см/4,09 "* 2,05"

• Количество: 1 шт.

• Примечание:

• 1. Из-за различных дисплеев и эффектов освещения, фактический цвет проекта может немного отличаться от цвета, представленного на картинке.Большое вам спасибо!

•

• 2. Ввиду того, что замеры проводились вручную, пожалуйста, примите во внимание, что в связи с ручными измерениями 0,5-1 см.1 см = 0,3937"


•

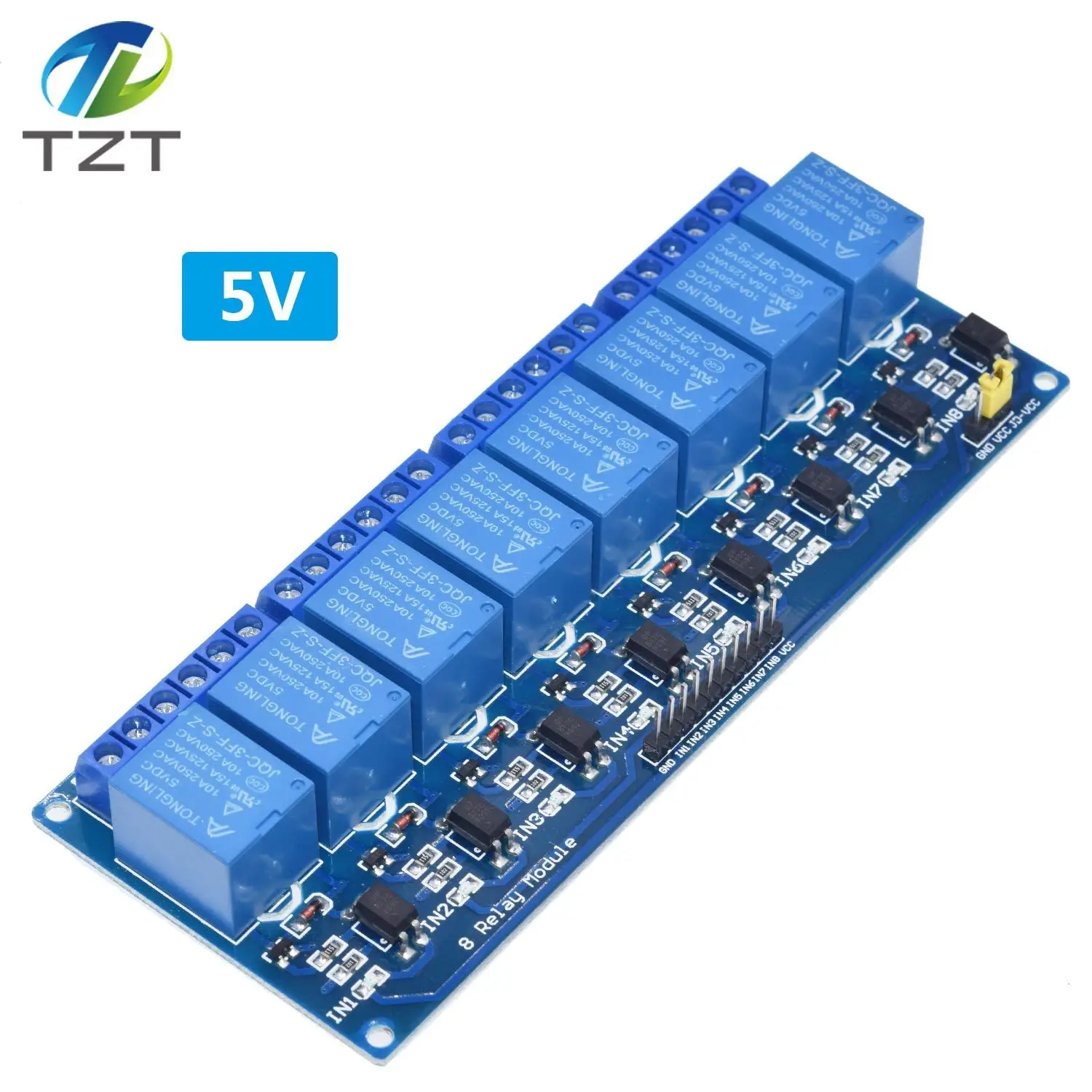

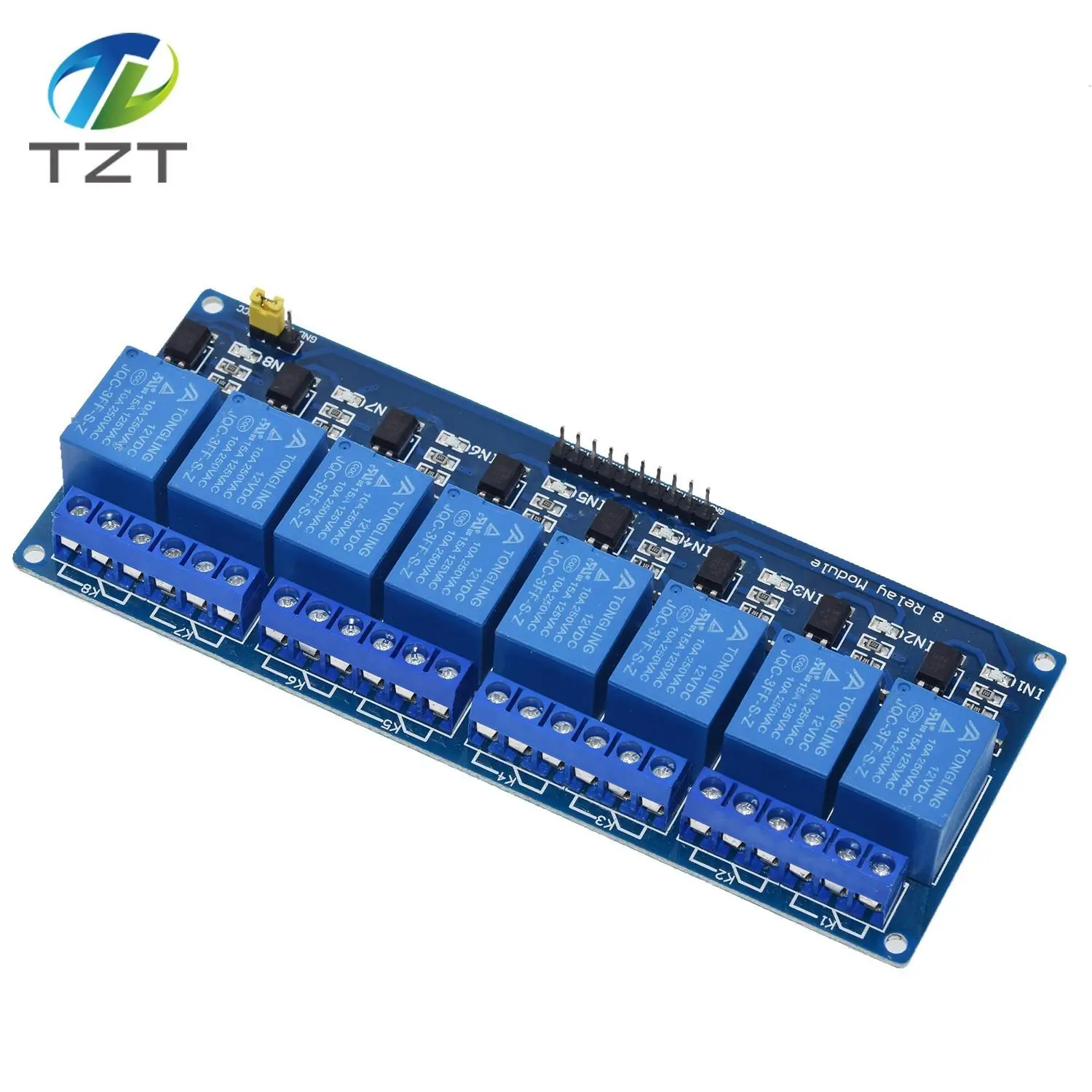

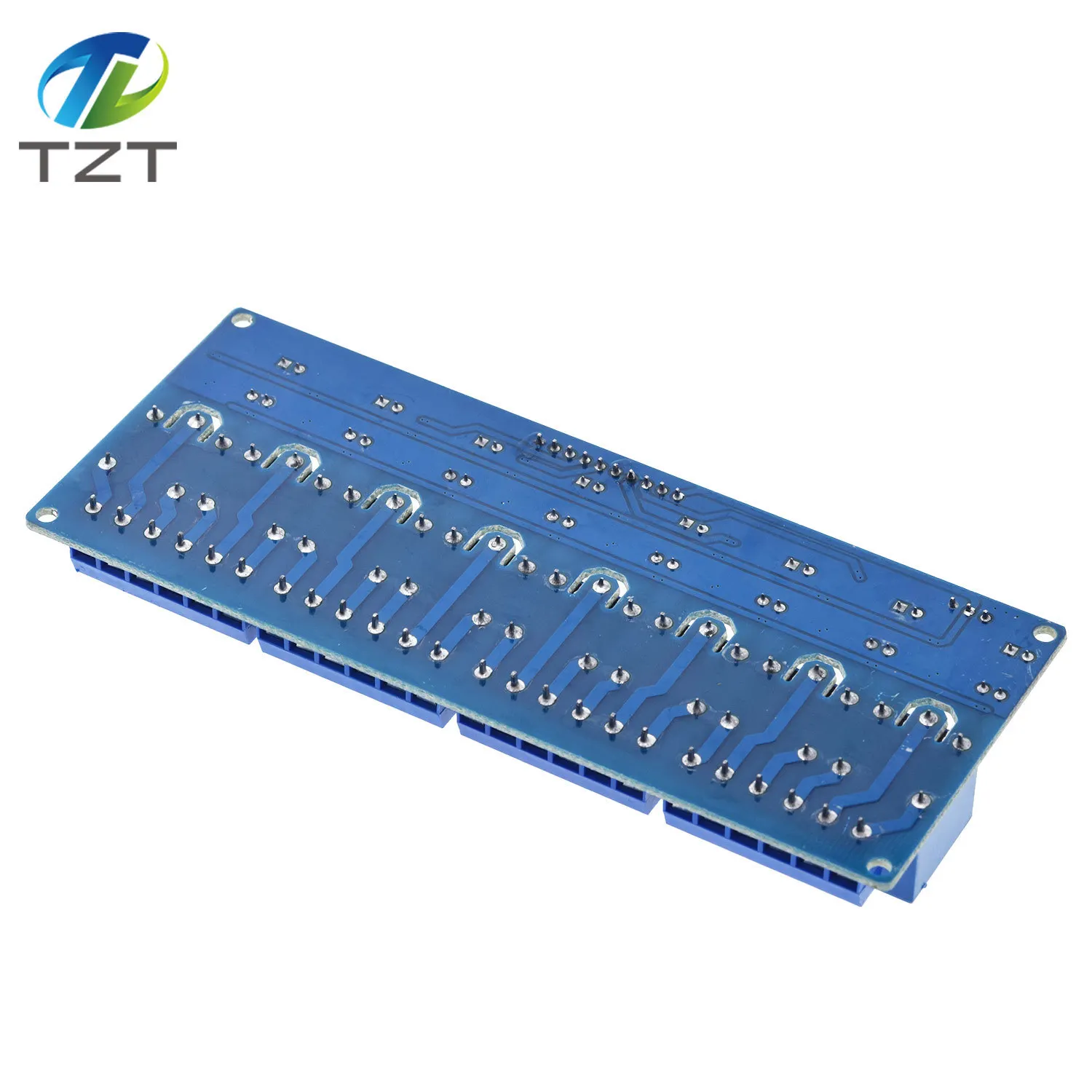

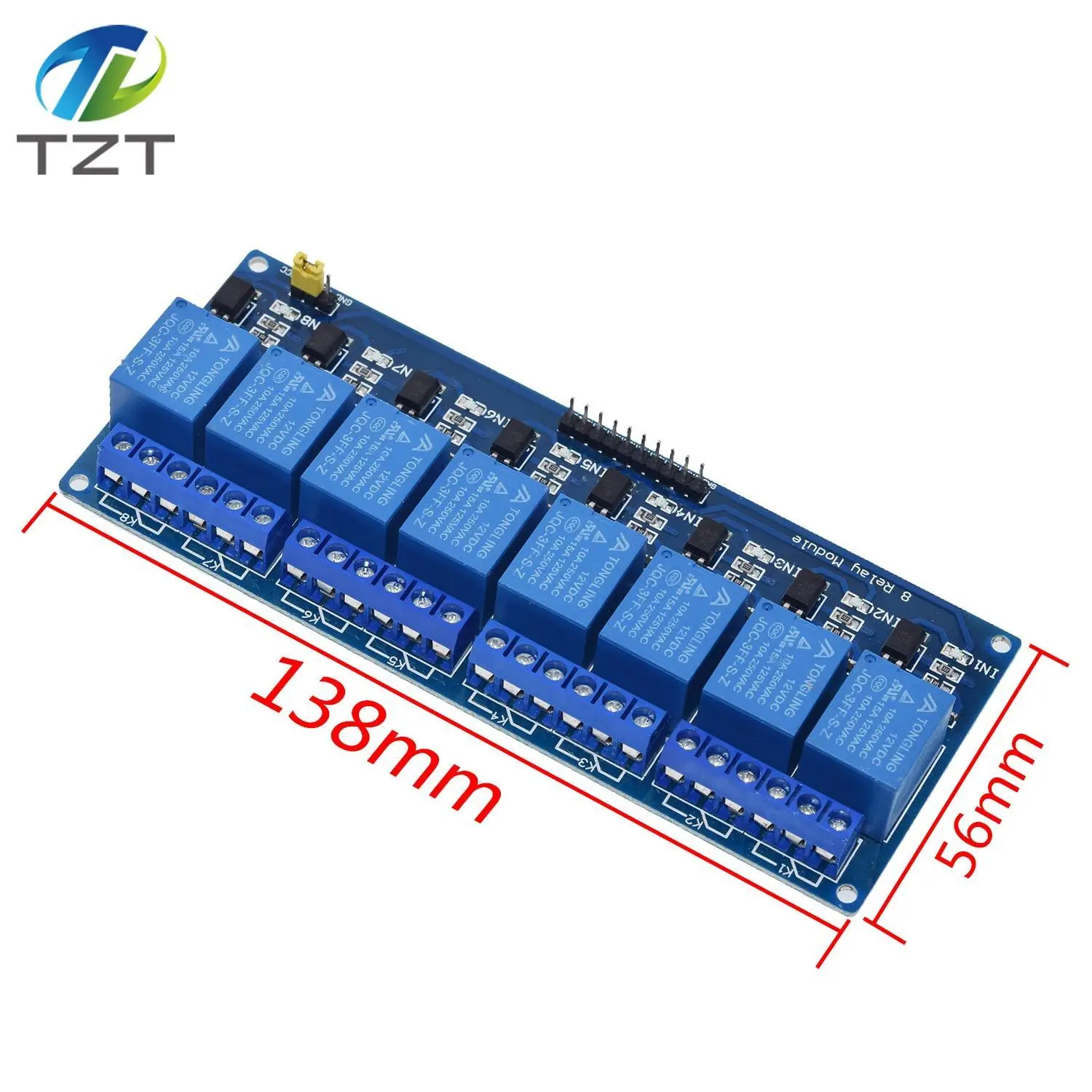

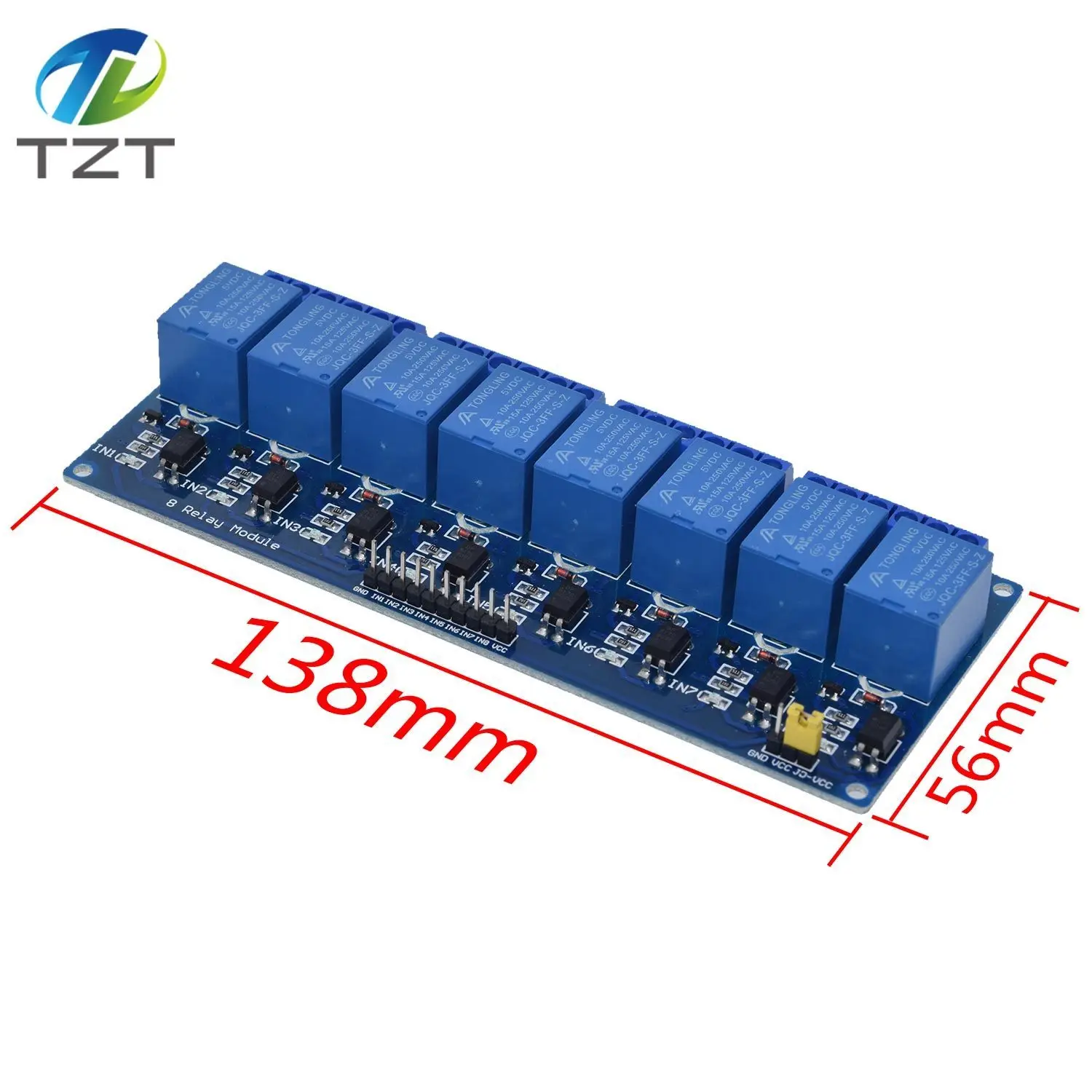

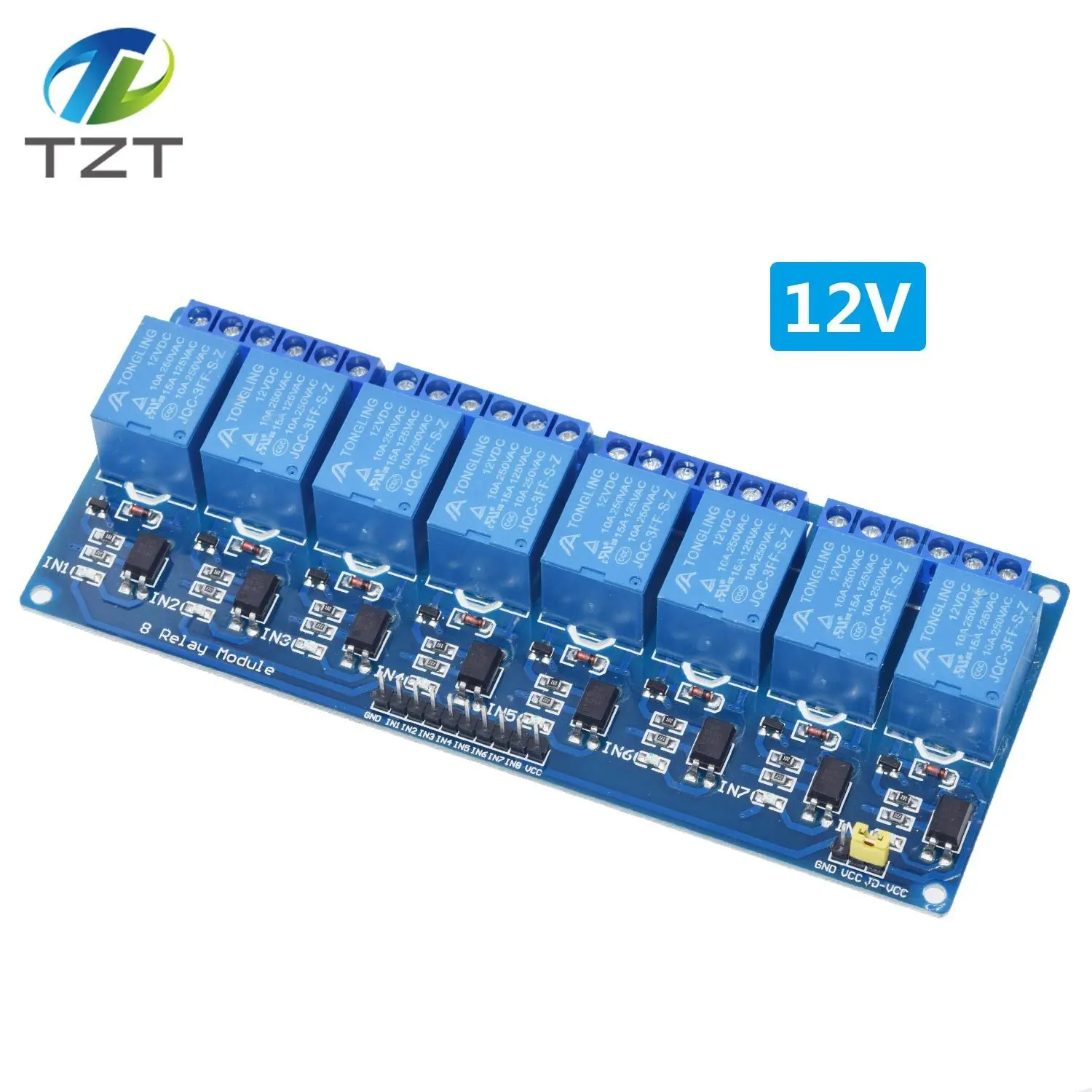

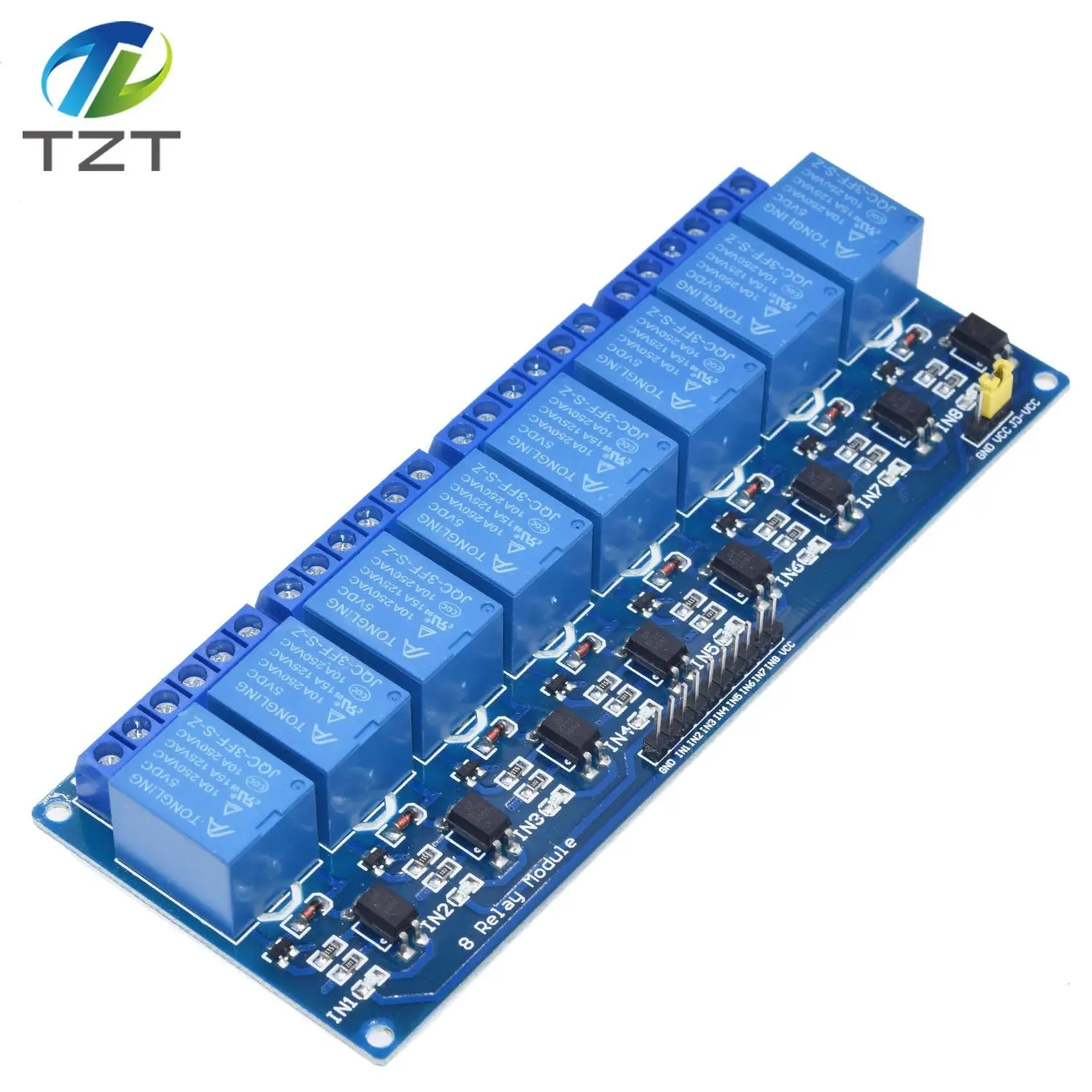

  8 канальный релейный модуль

• Особенности

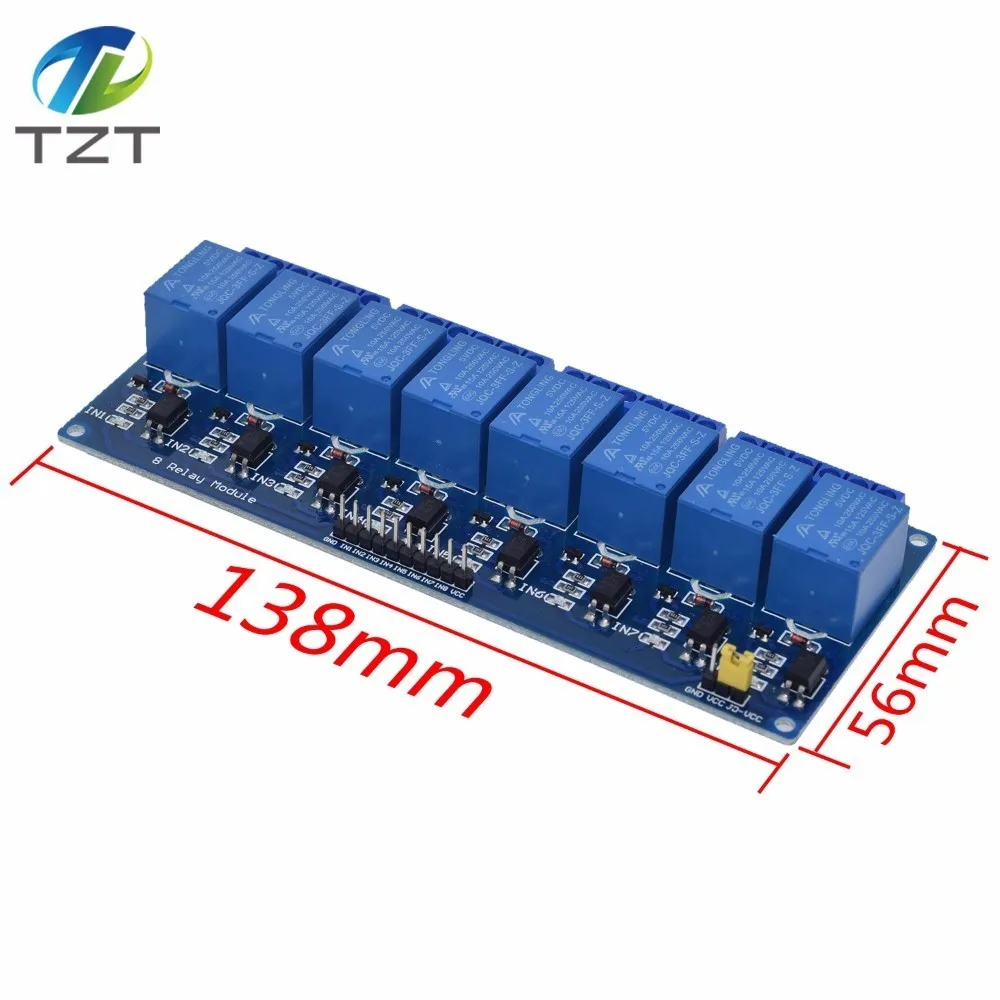

  Использование высокотокового реле, AC250V 10A DC30V 10A Свяжитесь с независимая проводка, безопасная и надежная Стандартный интерфейс, может быть расширен в различные Совет по развитию С фиксированными винтовыми отверстиями для простой установки Подходит для различных площадок, таких как 51/AVR/ARM               Описание: 1, модуль соответствует международным стандартам безопасности, областью контроля нагрузки и районом изоляции; 2, с помощью двухсторонней FR-4 схема конструкции, high-end чип процесс производства; 3, используя свободное музыкальное Аутентичное реле управления; 4, с инструкциями реле, отсоедините, не светит; 5, вход сигнала имеет слабый сигнал, часто начиная с common terminal, будет включен; 6, реле может управлять различными устройствами и нагрузкой; 7 , 8 и 8 обычно открываются, как правило, закрываются контакты; 8. Синие клеммы KF301 к линии управления более удобны. 9, Размер модуля: 138 м * 56 мм * 18,5 мм (L * W * H ) , Вес: 120 г 10 с 4 крепежных отверстия для болтов, отверстие 3,1 мм, шаг 131 мм * 49,5 мм 11, завершены 100% функциональным испытанием и проверкой стабильности Два интерфейса модуля: 1, VCC: 5 В блок питания, подключенный к положительной 2, GND: 5 В блок питания, подключенный к отрицательным 3. IN1-IN8: сигнал триггера, низкий уровень активности Релейные выходы: 12-интерфейс командной строки, интерфейс может быть непосредственно подключенный к все версии, дружественный 1, NO1 - NO8: обычно открытые релейные интерфейсы, реле перед свободным после того, как вытяжка укорочена с помощью COM 2, COM1 - COM8 реле, общий интерфейс 3, NC1 - NC8: Нормально закрытый релейный интерфейс, реле, короткое с COM ago, после того, как тянется свободным
