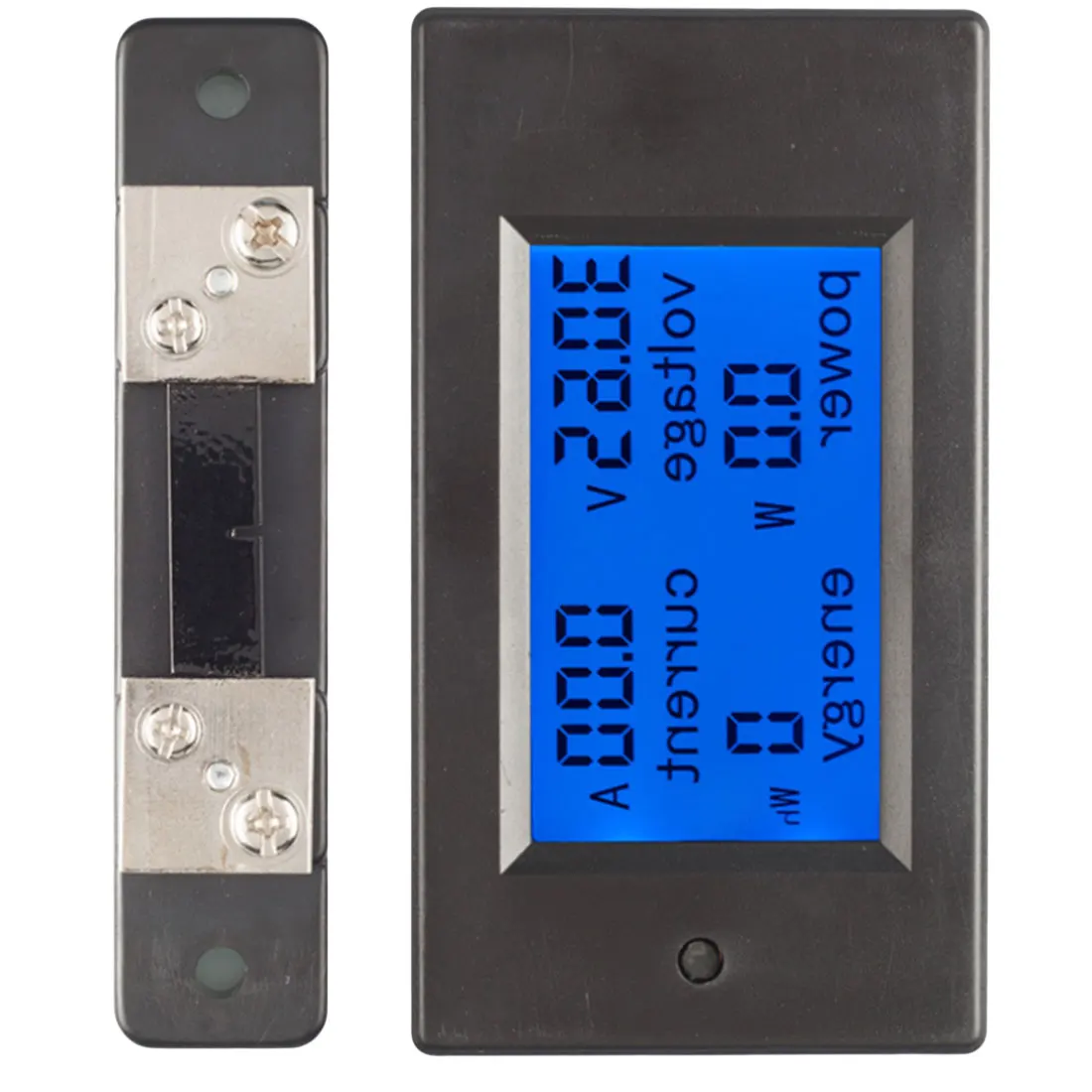

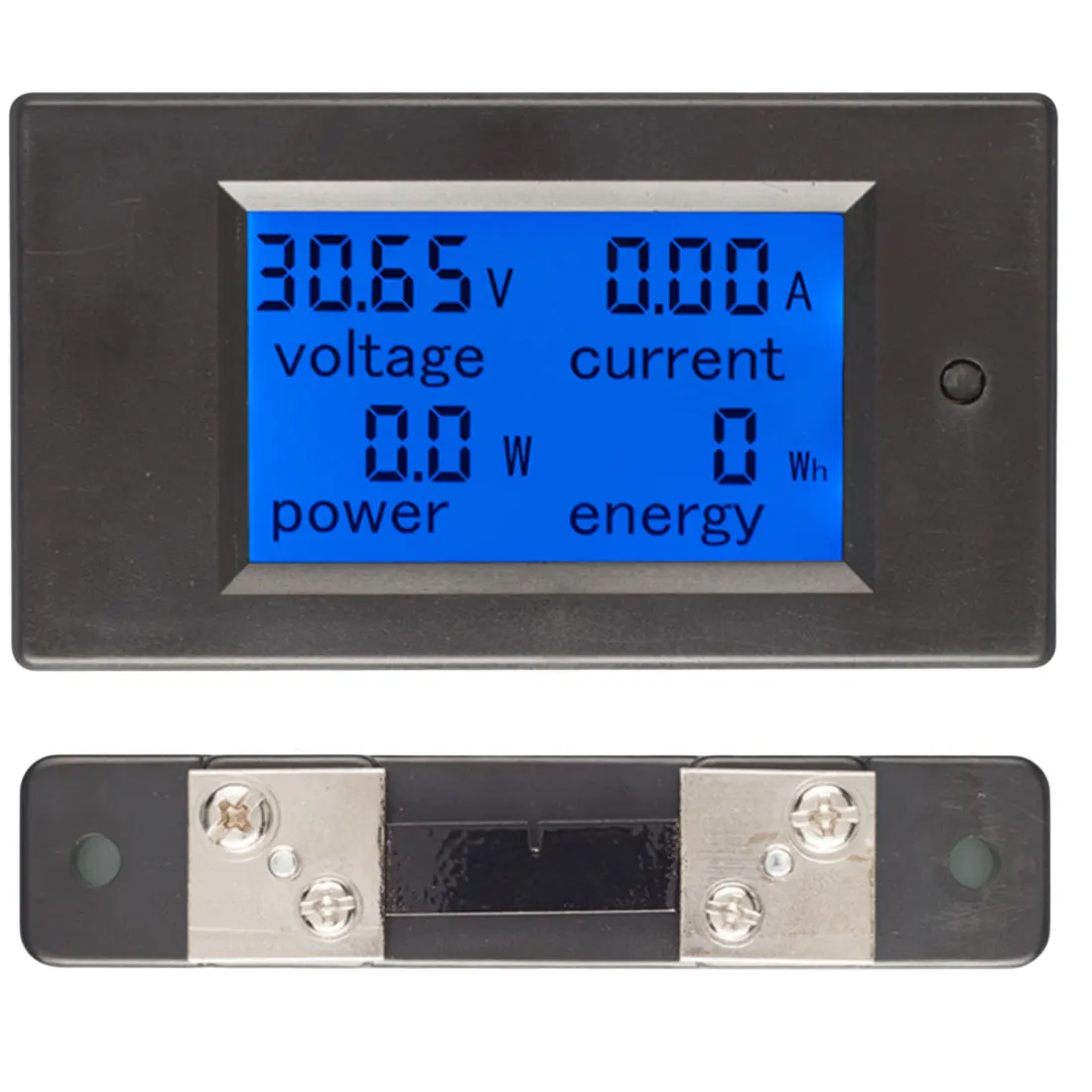

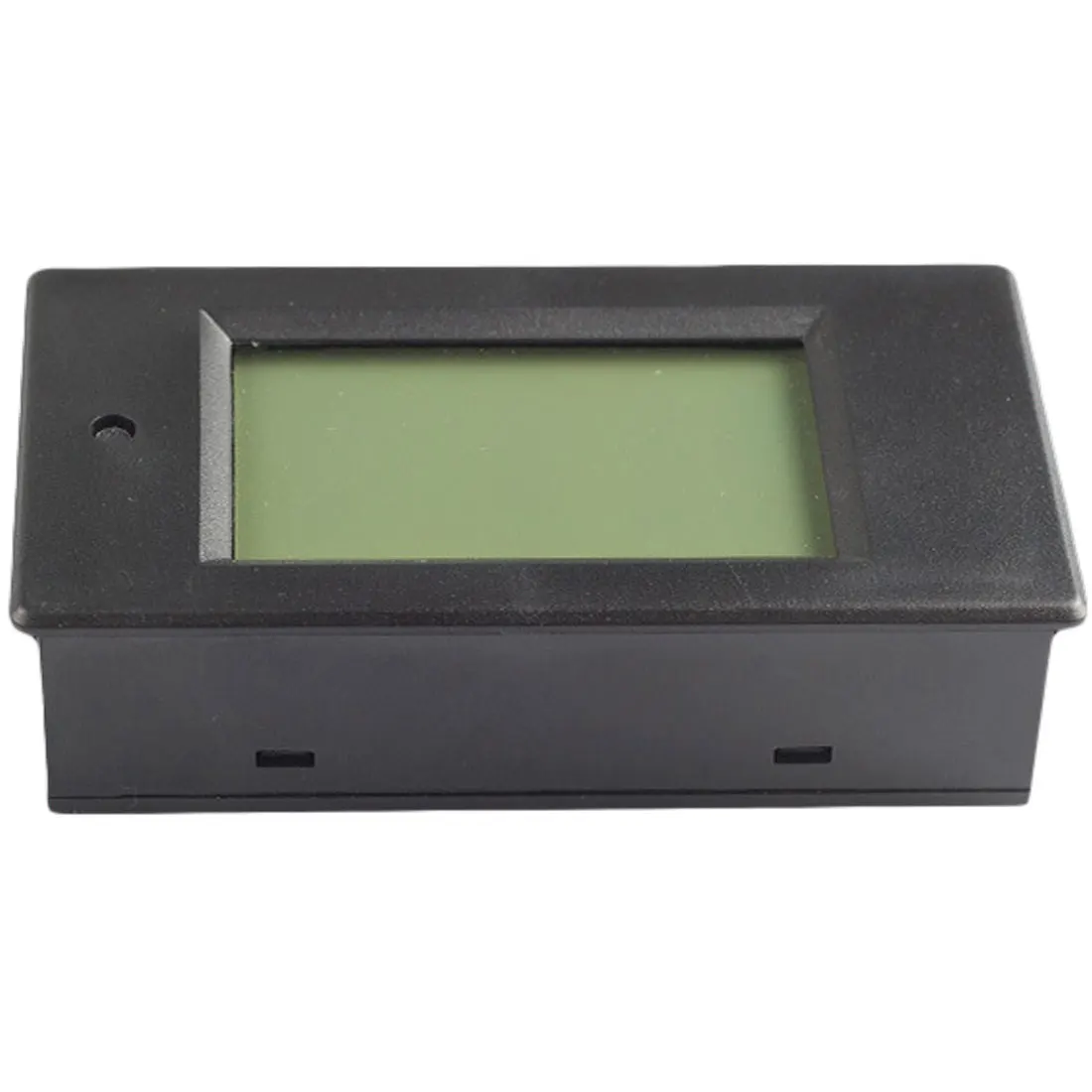

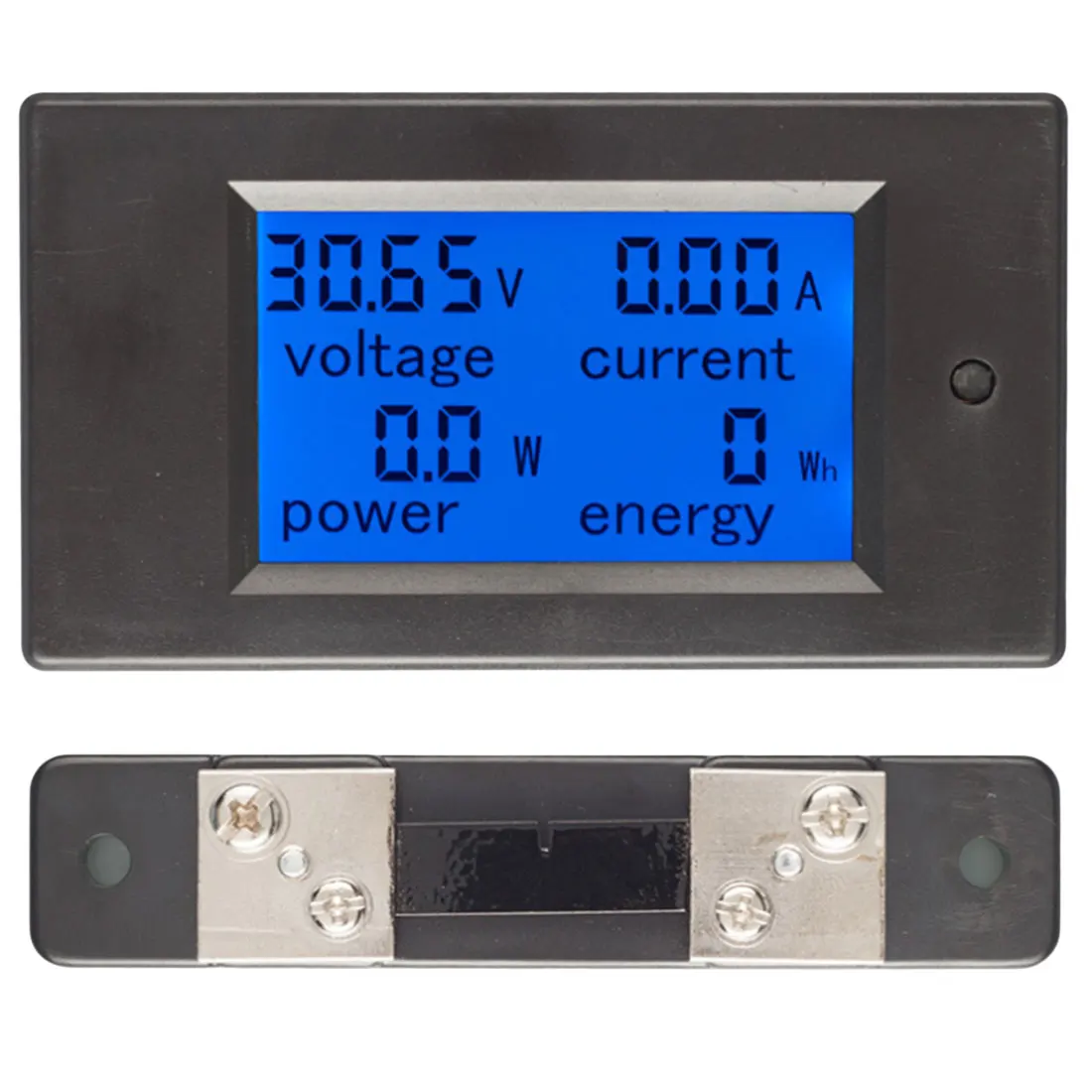

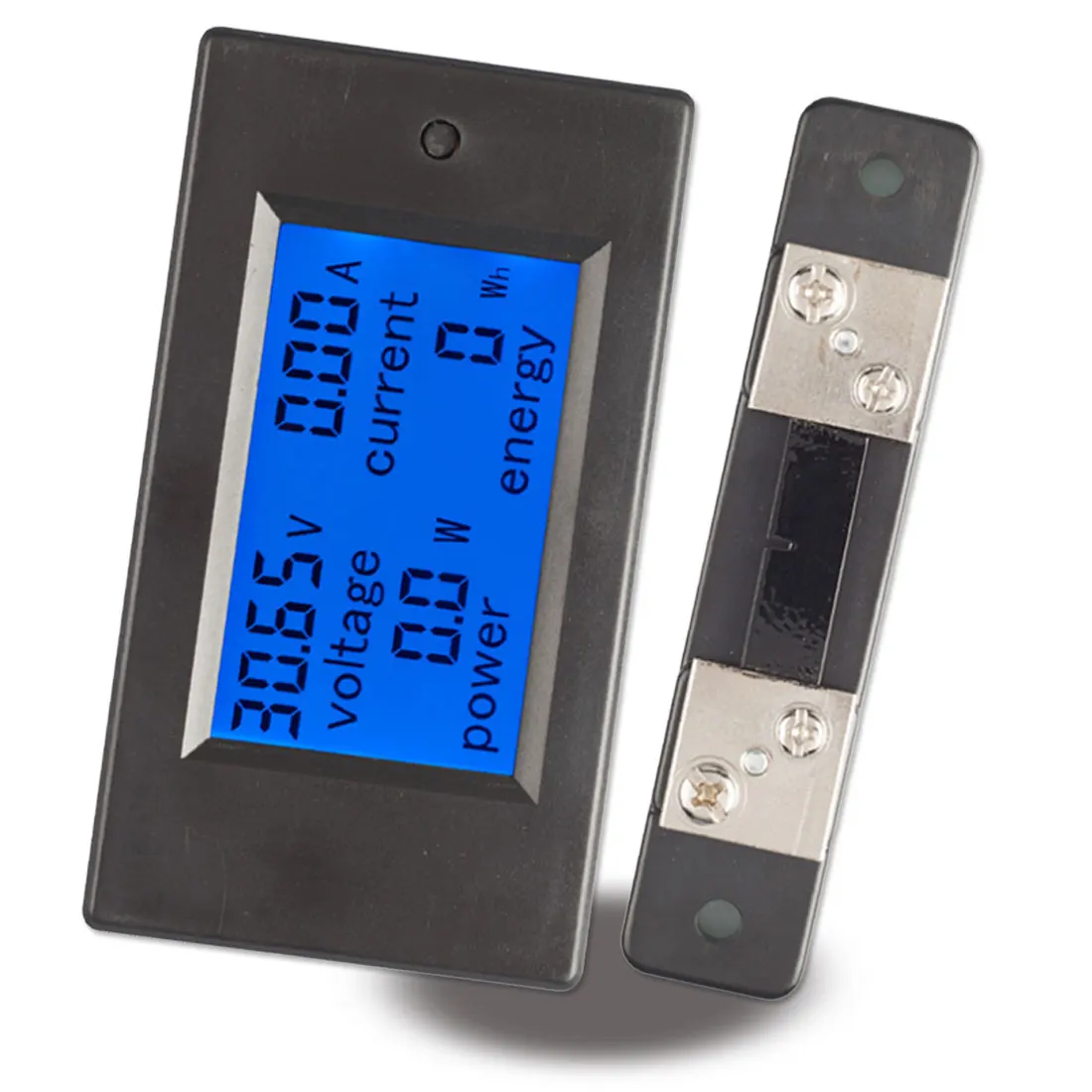

DC ЖК-дисплей комбинированный метр кВт/ч ватт панель цифровой дисплей напряжение

DC ЖК-дисплей комбинированный метр кВт/ч ватт панель цифровой дисплей напряжение

Функция

1. Функция измерения электрических параметров (напряжение, ток, активная мощность, энергия)

2. Функция оповещения о напряжении (пороговое напряжение, подсветка и напряжение мигают до сигнала тревоги)

3. Функция сброса энергетического ключа

4. Храните данные при выключении питания

5. Большой ЖК-экран (напряжение дисплея, ток, активная мощность, энергия одновременно)

6. Внешний вид функции подсветки и клавишный интерфейс дисплея-Большой ЖК-экран, он может отображать напряжение, ток, мощность, параметры энергии одновременно

Формат дисплея

1. Мощность: Диапазон испытаний: 0 ~ 10 кВт-в пределах 1 кВт, Формат дисплея 0,0 ~ 999,9 Вт-1 квт и выше, Формат дисплея 1000 ~ 9999 Вт

2. Энергия: Диапазон испытаний: 0 ~ 9999квтч-в пределах 10квтч, Формат дисплея 0 ~ 9999втч-10квтч и выше, Формат дисплея 10 ~ 9999квтч

3. Напряжение: диапазон тестирования: 6,5 ~ 100 в Формат дисплея: 6,50 ~ 99,99 в

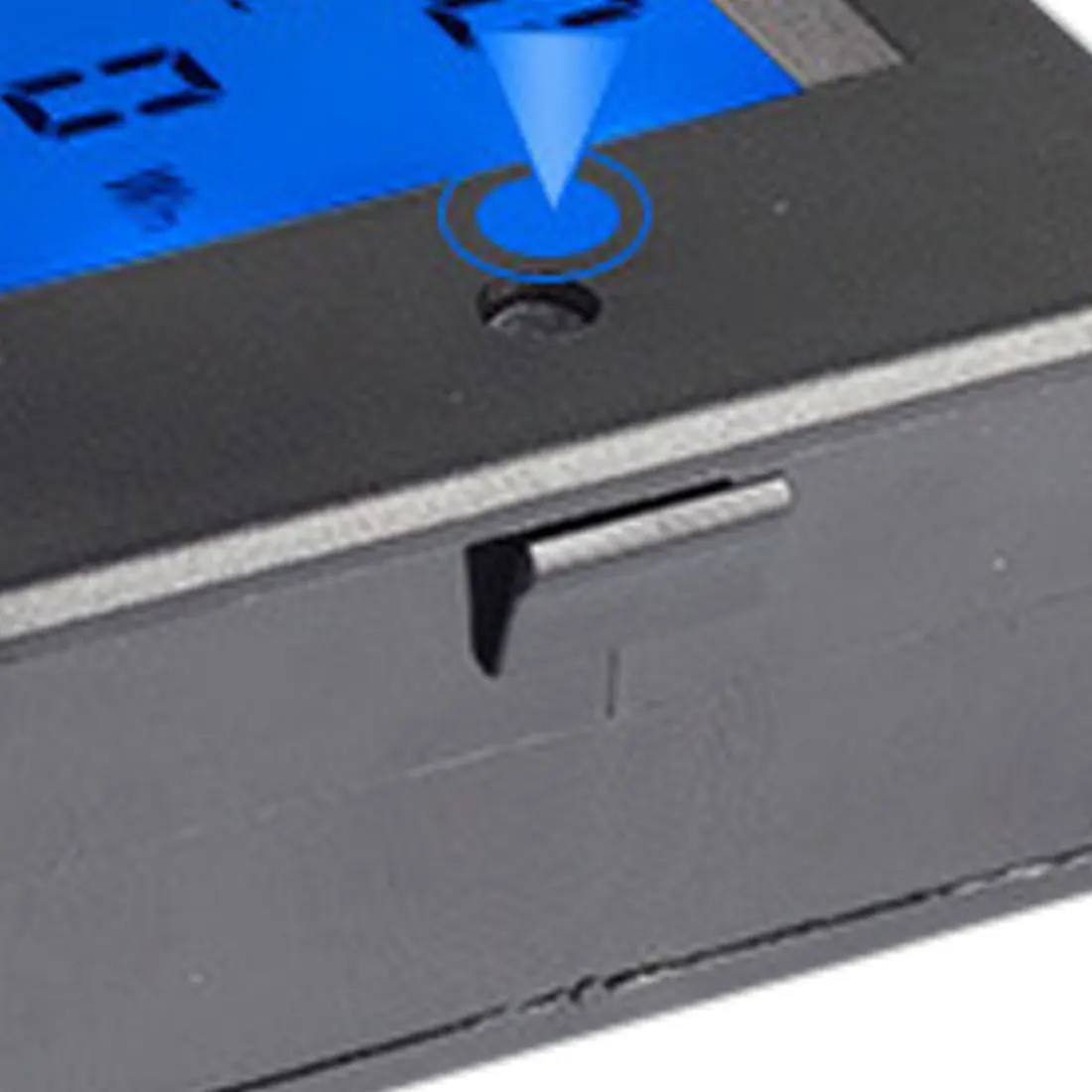

4. ток: диапазон тестирования: 0 ~ 50 A Формат дисплея: 0,00 ~ 49,99 ключ 1. управление Подсветкой короткое нажатие клавиши для включения или выключения подсветки, подсветка имеет функцию памяти, она может хранить ВКЛ или ВЫКЛ. При выключении питания

Сброс энергии

Шаг 1: удерживайте клавишу до тех пор, пока область отображения питания не отобразится «CLr», затем отпустите клавишу

Шаг 2: в этот момент энергия мигает, чтобы подсказать, что это состояние сброса энергии, если короткая нажмите клавишу снова, то значение энергии очищается и выходит из режима сброса мигания

Шаг 3: Если нет операции в течение 5 секунд, это означает, что значение энергии не очищено и будет выходить из состояния сброса

Установленное пороговое напряжение сигнализации

Шаг 1: удерживайте нажатой клавишу до тех пор, пока область отображения питания не отобразится «SET», затем отпустите клавишу

Шаг 2: после ввода этого состояния область напряжения Отображает текущее высоковольтное значение тревоги, текущая область Отображает текущее значение низкого напряжения и Последняя цифра начинает мигать, затем вы можете коротко нажать на кнопку «плюс 1», когда не будет операции в течение 3 секунд, Он автоматически переключает положение цифр, от значения тревоги высокого напряжения до значения сигнала тревоги низкого напряжения, есть всего шесть цифр, диапазон порога тревоги напряжения 6,5-99,9 В

Шаг 3: после завершения настройки удерживайте клавишу до тех пор, пока экран не отобразится «PASS», это означает, что вы успешно Установите и автоматически покинете режим настройки

Выберите диапазон измерений

Шаг 1: удерживайте клавишу до тех пор, пока область питания не отобразится «Curr», затем отпустите клавишу

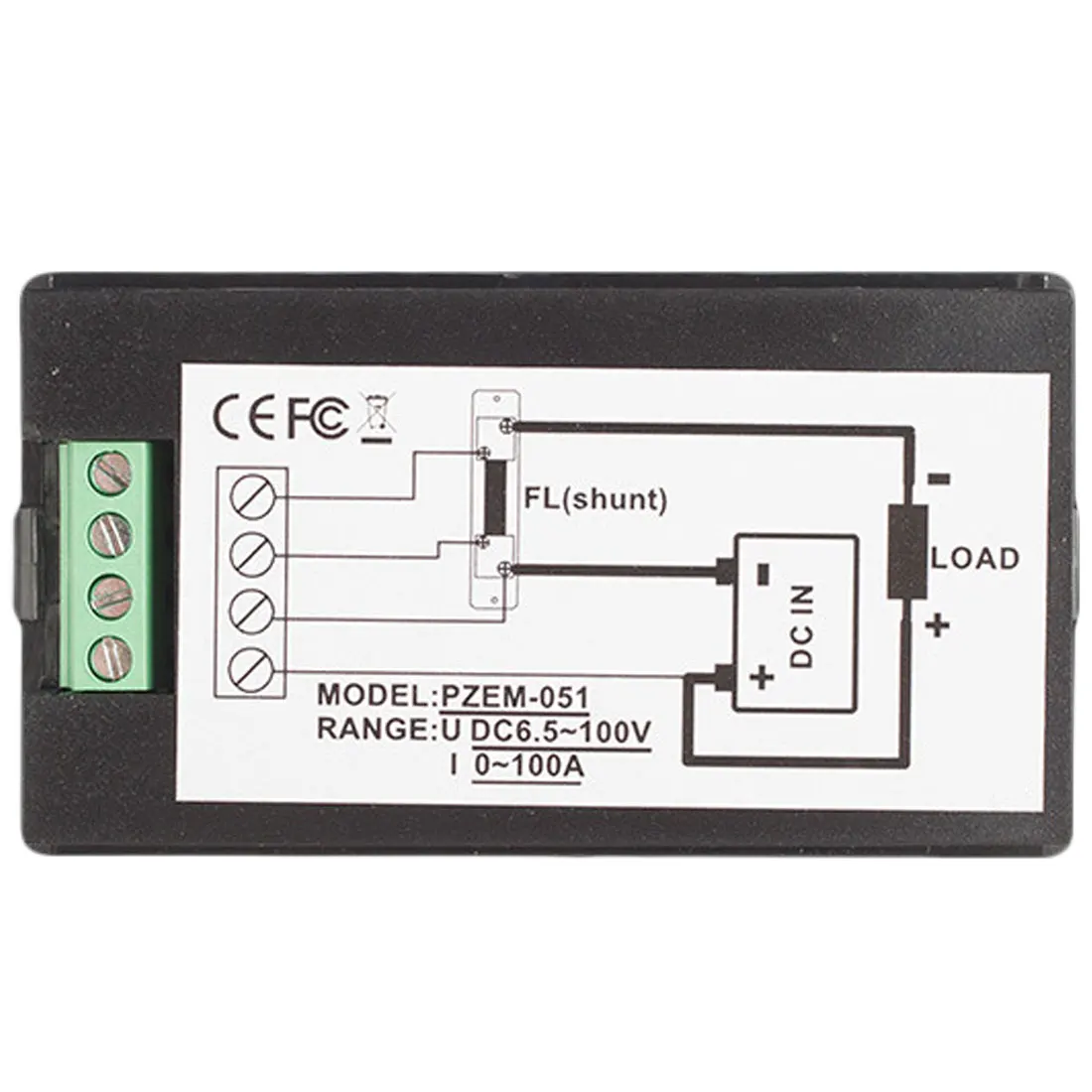

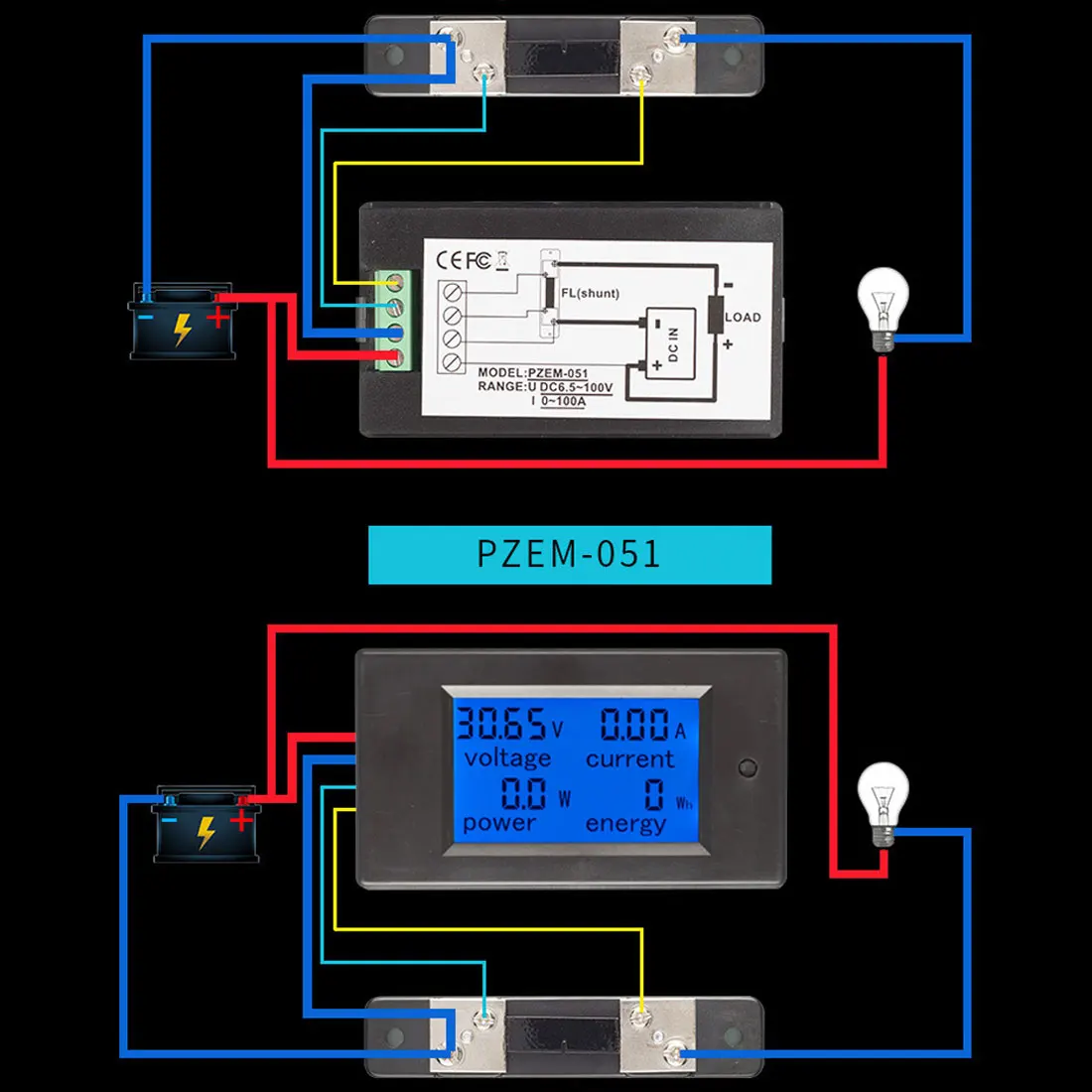

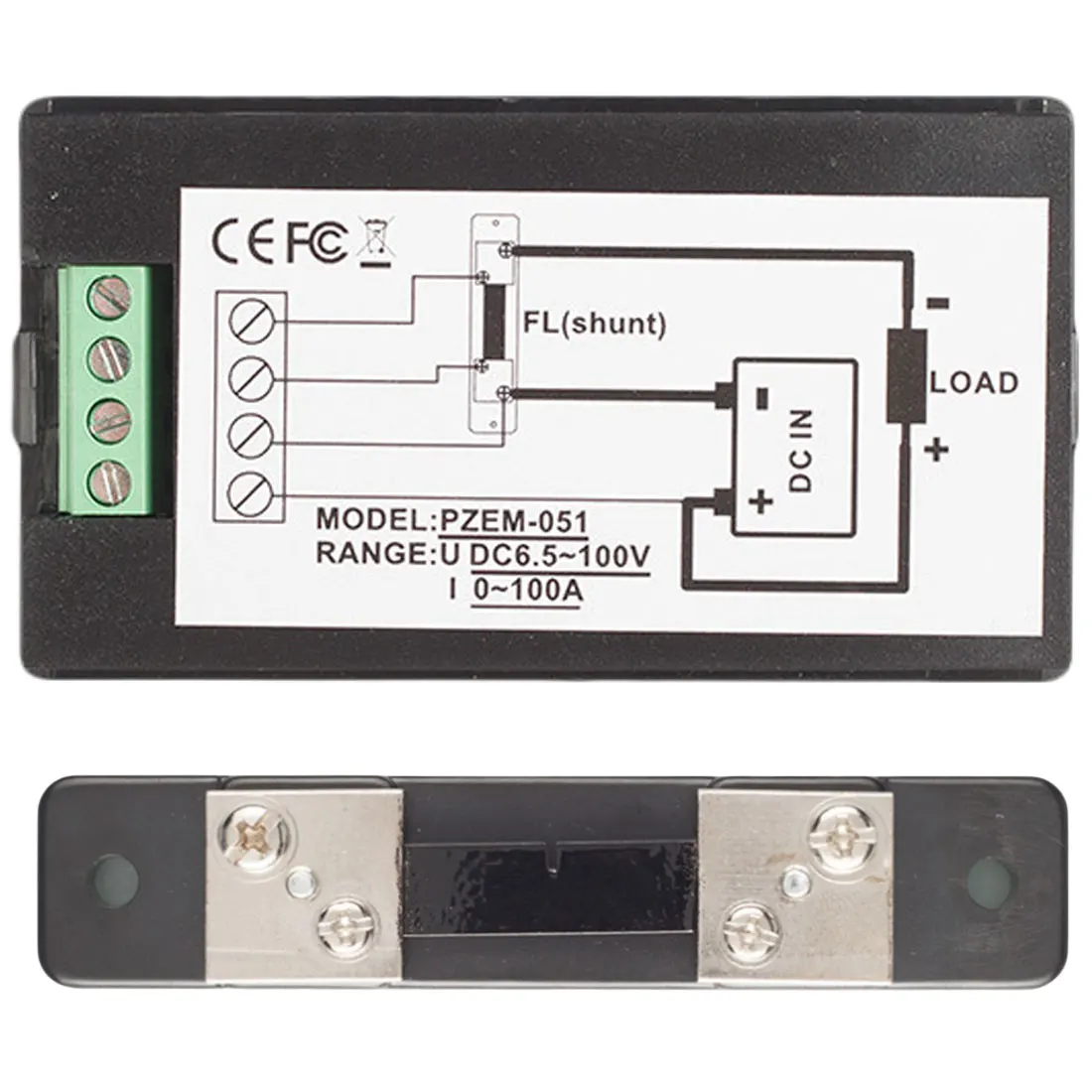

Шаг 2: в данный момент на дисплее текущей области «100A» нажмите клавишу, чтобы переключиться между «100A» и «50A», для подсказки диапазона внешнего шунта 100A/75мв или 50A/75мв, обратите внимание Что этот счетчик может использовать только эти две спецификации шунтирования Шаг 3: Нажмите кнопку, чтобы выйти из состояния настройки или после не операции в течение 3 секунд он будет храниться автоматически и выйти из настройки Состояние

Меры предосторожности

1. Этот модуль подходит для помещений, пожалуйста, не используйте внешний вид

2. Приложенная нагрузка не должна превышать номинальное напряжение, ток 3. Заказ проводки не может быть неправильным

Параметры спецификации 1. Рабочее напряжение: 6,5-100 В постоянного тока 2. Испытательное напряжение: 6,5-1
