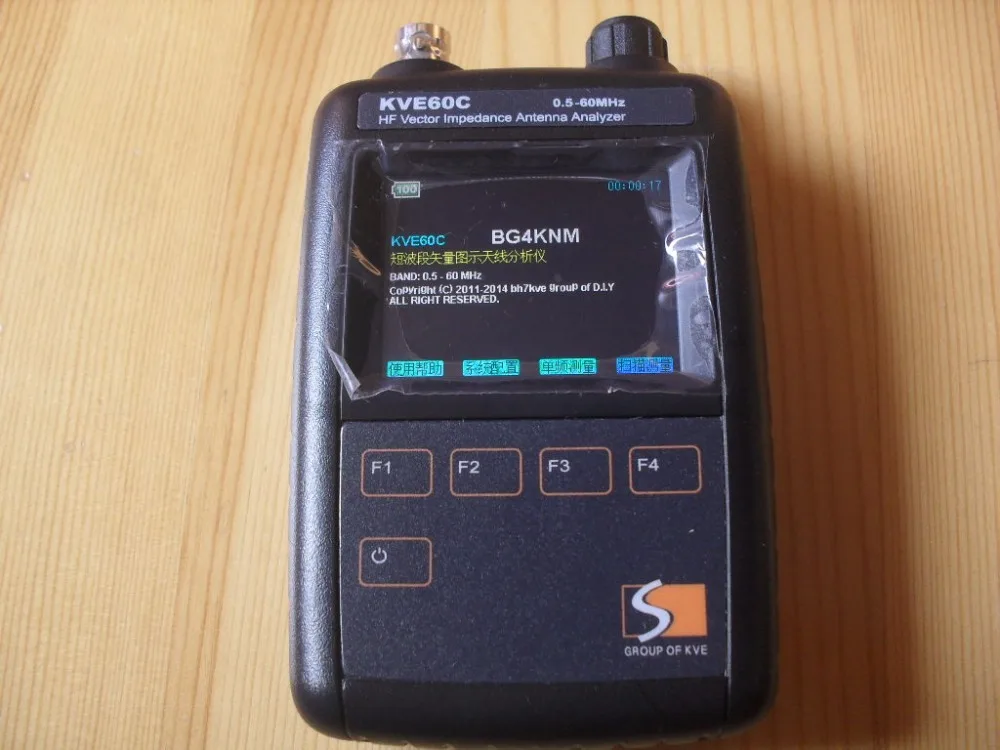

HF антенный анализатор портативный сетевой тестер KVE60C тест коротких волн| |

HF антенный анализатор портативный сетевой тестер KVE60C тест коротких волн| |

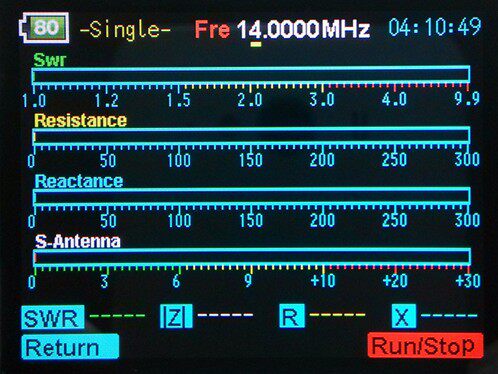

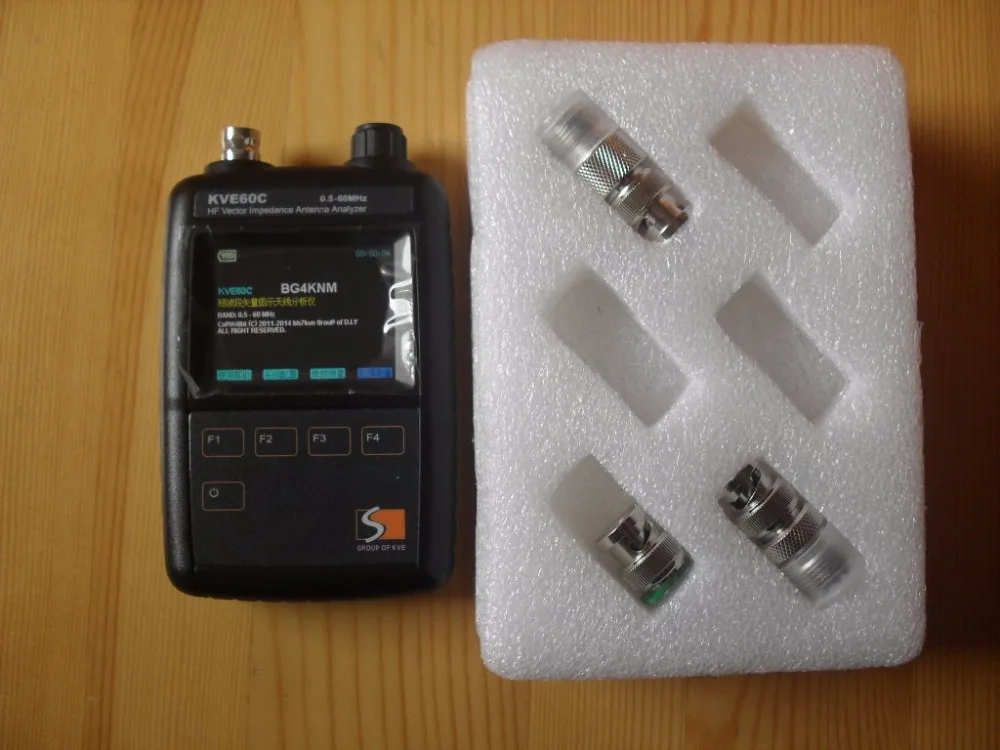

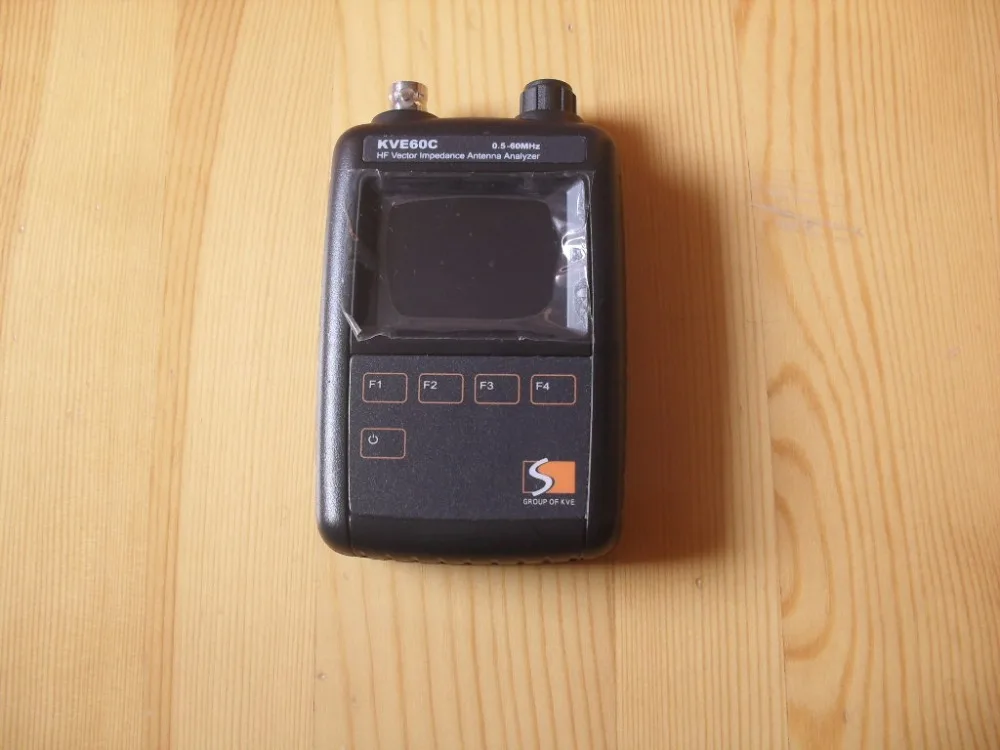

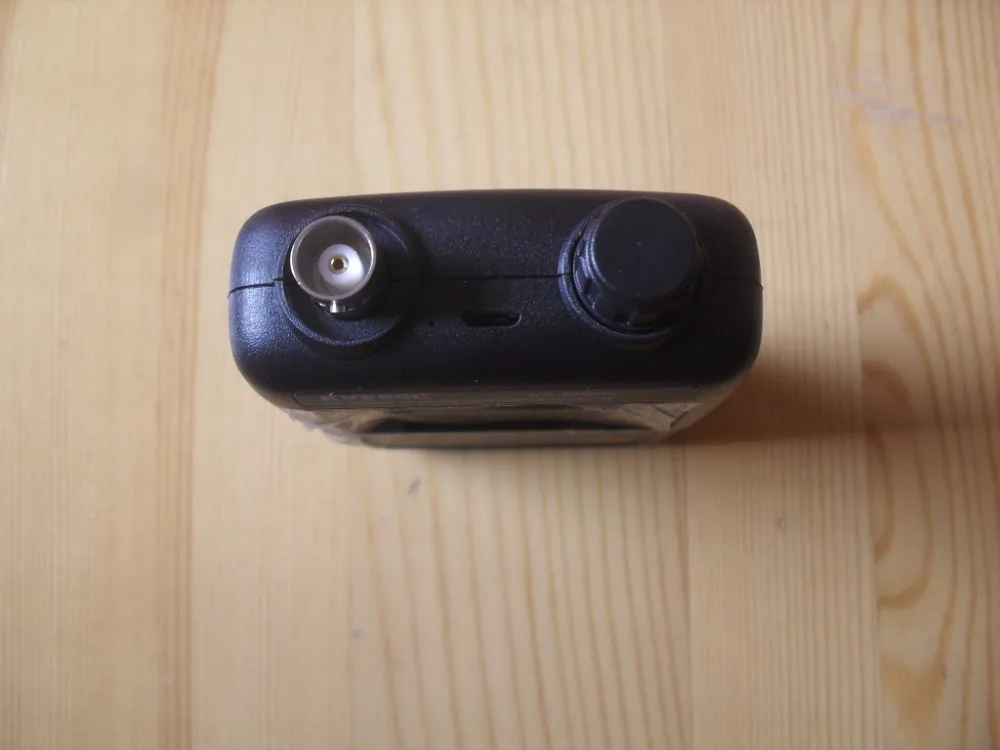

Детальная информация о товаре:Новейшая версия векторного анализатора сопротивления антенны KVE60C (Оптимизированная версия оригинального KVE60B/KVE60C)-инструмент для тестирования антенных систем 50 Ом. Может предоставить данные, включая Постоянный волной SWR/импеданс Z (и может отделить реальное сопротивление R и воображаемое X reactance)/Локальный уровень беспокойства S. Формы данных содержат цифры, индикаторы и графику.Прибор имеет функциональные режим работы источника сигнала.В приборе используется съемный литиевый аккумулятор, а также интерфейс Micro USB для зарядки. Любой стандартный зарядный usb-кабель или зарядное устройство могут его зарядить. (Этот зарядный шнур не входит в комплект, так как каждый имеет этот зарядный шнур в руке, что является линией зарядки смартфона)В этом приборе используется профессиональный дисплей, который может использоваться в помещении на улице и может использоваться под прочный светильник (видимый под сильным светильник).Инструмент может быть включен для отображения пользовательского ID (например, знака вызова радио).Применение диапазон:   Этот инструмент, как правило, используется для проверки и регулировки резонанса антенны, полосы пропускания и соответствия при любительских условиях.   Инструкция   Этот инструмент требует, чтобы пользователь обладал определенным базовым знанием радиовещания и практическим опытом, или использовал его под руководством таких специалистов.   Философия дизайна разработчика устройства и его усилия отличаться от работы в коммерческом производстве:   1, точность! Точность! Надежные!2, быстро! Просто! Простота в использовании!3, независимо от стоимости, рождается от жара!Таким образом, было принято решение, что он не имеет большой функции: он не может проверить частоту, его нельзя использовать в качестве таблицы LCR, не может. Тем не менее, устройство имеет более высокое разрешение и точность, чем коммерческое устройство, Скорость тестирования, более удобный интерфейс работы, больший упор на пользовательский опыт, портативный маленький размер, высокое качество управления питанием, чтобы получить больше времени использования и так далее.Основные параметры характеристики:1. Дисплей: полупрозрачный TFT, 16 миллионов цветов, разрешение QVGA. Внешняя закаленная акриловая защита линз Mitsubishi.(Внутри, снаружи и даже под солнцем дисплей является чрезвычайно отличным, цена также очень дороговата. На континентальной части и на острове нет такой технологии, в основном 65K цветов)2. Диапазон измерений:Стоячей волны: 1,00-99,99Сопротивление: 0,1-999,9 ОмСопротивление: 0,1-999,9 ОмРеактивное: 0,1-999,9 Ом(На рынке нет ни одного инструмента «million-plus», который может достичь таких спецификаций и точности.)3. Диапазон частот: 0,5-60 МГц4. Стабилизация частоты: <3ppm(Стабильность источника сигнала является наиболее основной гарантии для точность измерения и надежность. В MFJ-269 и Comet CAA-500 таланты, которые используют архитектуры LC осциллятора может не отставать ракеты. Их данные могут только сделать грубый направленный обзор5. Шаг частоты: Минимальная мощность 100 Гц/шаг(Ни один из таких же способностей не имеет, это разрешение измерения, которое имеет большое значение для измерений в узких антеннах, например, в маленьких петлях)6. Выходной уровень: 1 дБм (характеристики, параметры на основе теста 14 МГц)7. Ширина развертки: 150K/300K/600K/1,2 M/2,4 M/6M/12 мес., 24 мес., 48 м (Гц)8. Шаг сканирования: 500 Гц/1K/2K/4K/8K/20K/40K/80K/160K (Гц)9. Мощность питания: 3,7 V 1800 мА/ч, литий-полимерный Аккумулятор для подавления массовых беспорядков (стандартный встроенный, съемный)(60 шт., решение для управления питанием является чрезвычайно эффективным. В дополнение к питанию аккумулятора, потребители часто сообщают, что они должны быть заряжены за неограниченный срок использования в течение нескольких месяцев.)10. Зарядки источника питания: Micro USB стандартный разъем (для того, чтобы убедиться, что выходное напряжение DC 5,0-5,5 V, а ток на выходе возможность> 500mA)(Чрезвычайно удобное, не нужно перезаряжать зарядное устройство, в основном подходит для 99% зарядных устройств смартфонов, использующих этот интерфейс на рынке)11. Индикатор зарядки: скрытый двухцветный светодиодный индикатор (не заряженное состояние не видно). Красная зарядка, зеленый цвет12. Интерфейс тестирования: BNC Примечание: уникальный дизайн защиты от помех не влияет на коротковолновой антенну даже возле базовой станции, на мобильный телефон.KVE-60C Стандартная конфигурация: хост (встроенная литиевая батарея), никаких других аксессуаров, больше не оснащенный USB кабель для зарядного устройства. Если вам не нужны бумажные инструкции, пожалуйста, свяжитесь с продавцом после покупки, чтобы получить электронную версию руководства.Основные инструкции   Основные инструкции по эксплуатации кнопки включения и включения питания1. Коммутационный аппарат: Нажмите и удерживайте кнопку выключателя питания 2-5 секунд, чтобы включить питание. (В интерфейсе запуска: Нажмите и удерживайте кнопку питания в течение 2-5 секунд, питание выключено.)   В верхней части устройства находится ручка цифрового кодировщика, которая может вращаться влево и вправо. Он в основном используется для настройки частоты, сложения и вычитания в процессе запроса. Установите положение на центральной частоте: нажмите переключатель, чтобы отрегулировать положение ступеней центральной частоты (то есть, шаг с увеличением). 2. В нижней части экрана есть четыре функциональные клавиши. Под различными интерфейсами есть различные определения. Пожалуйста, следуйте инструкциям. 3. Есть индикатор мощности сигнала антенны в нижней правой части интерфейса измерения сканирования. (См. Ниже) Когда операция не была выполнена, будет отображаться сила помех, вызванный антенной. При тестировании, это представляет собой измерение выходной мощности excitation. 4. В однократное измерение интерфейс, есть S-антенны индикатором уровня сигнала. Это грубая антенна, Индукционная полевая индикация прочности. Функция такая же, как и значок индикатора силы сигнала антенны на интерфейсе измерения сканирования.          Измерение антенны 1 (сканирование режима сканирования):1. В интерфейсе запуска нажмите кнопку сканирования для измерения, чтобы автоматически открыть интерфейс набора сканирования (настройки измерения сканирования)   A. Нажмите кнопку выбора полосы пропускания (SPAN), чтобы выбрать соответствующую полосу измерения SACN.B. Поверните кодированный потенциометр (можно выбрать, нажав верхний переключатель кодового потенциометра, цикл выбора входного бит и желтый индикатор входного бит в нижней части). Входная частота в центр      C. Нажмите кнопку проверки сканирования, чтобы выполнять сканирование.В тест сканирования, для того, чтобы обеспечить точный производительность при выборе модели просим, каждая Частотная точка сделает очень короткое ставьте на паузу. Время для одного цикла сканирования (300 точек сбора) составляет около 2-3 секунд.2. После того, как измерения будут завершены, экран (результаты анализа) будет автоматически включен. (Примечание: некоторые версии маркируются, что означает то же самое.         В этом интерфейсе можно выполнять три операции: a. Нажмите на значок «Граф», чтобы переключить кривой на дисплее результатов сканирования. В дополнение к кривой стоя SWR, есть кривая Z, R и X.

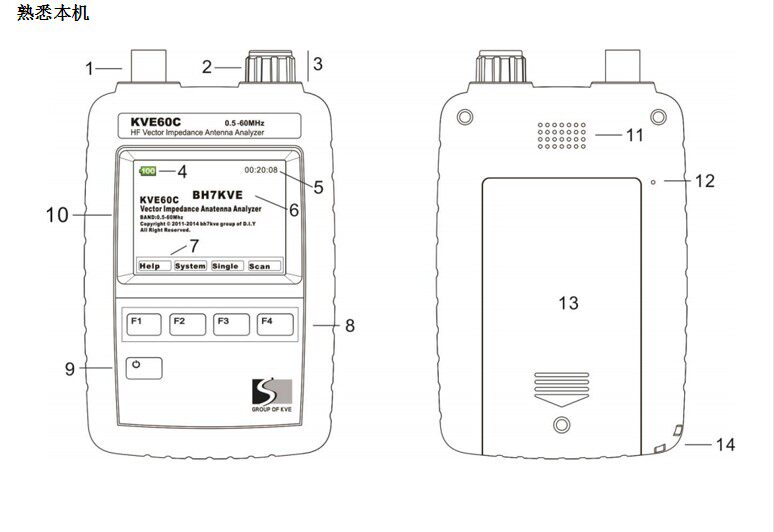

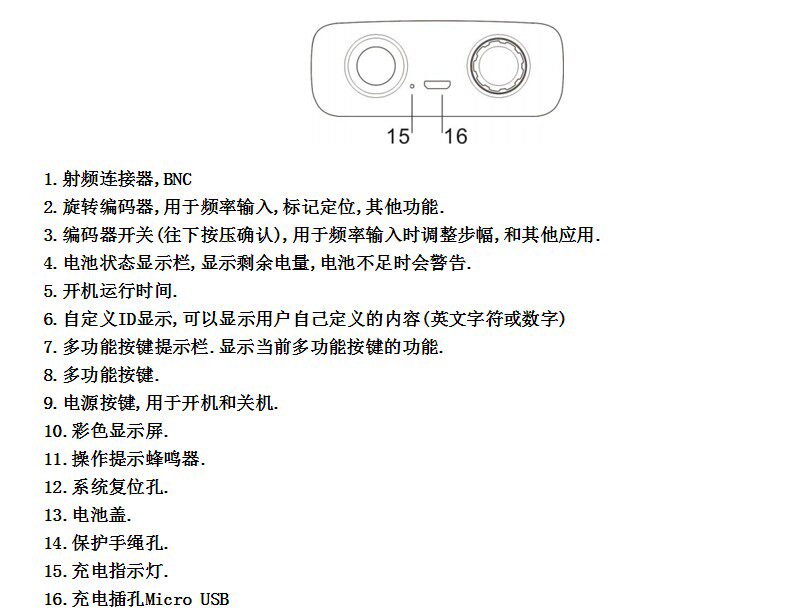

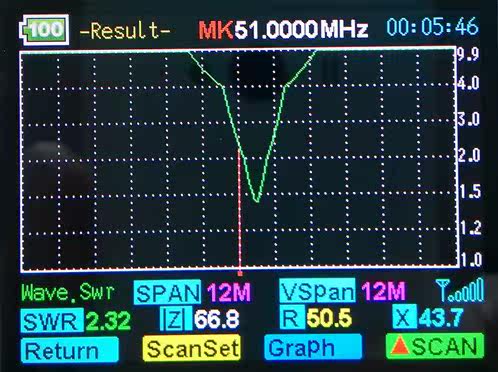

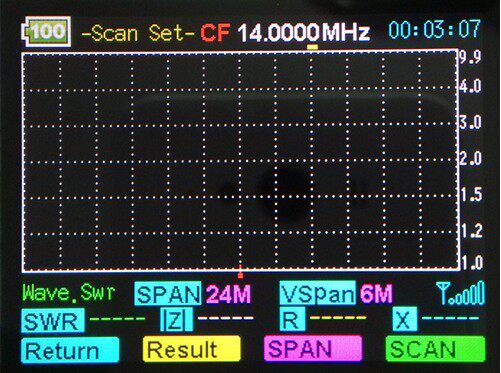

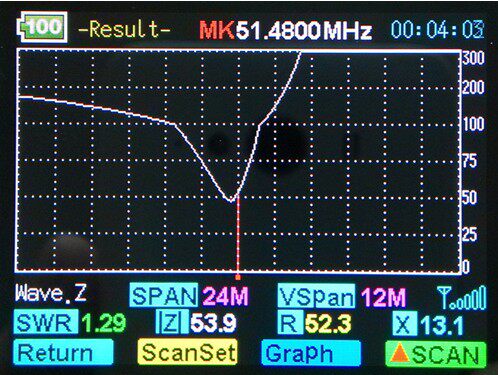

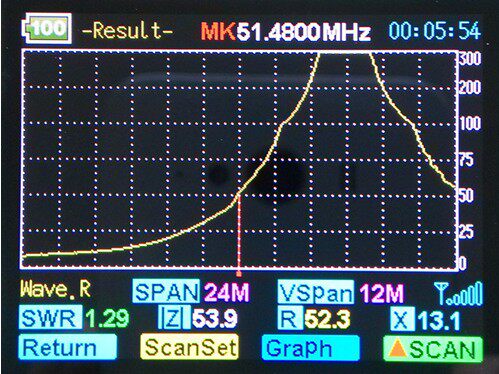

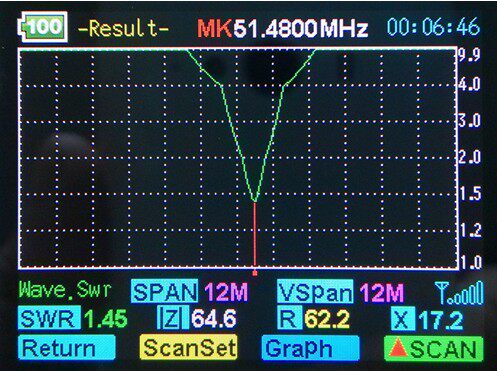

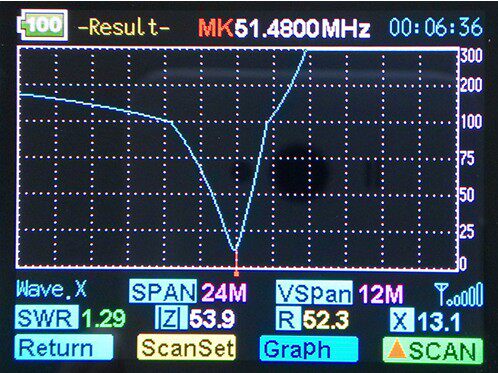

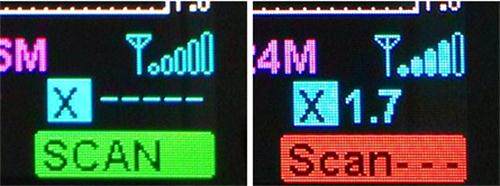

B. Поверните кодировщик, чтобы перемещать курсора, чтобы просмотреть конкретные параметры измерения на каждой частотной точке подметания на кривой сканирования.

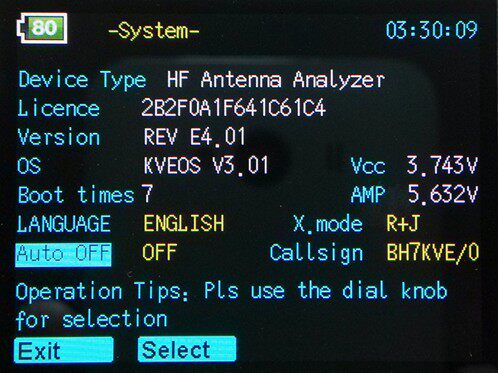

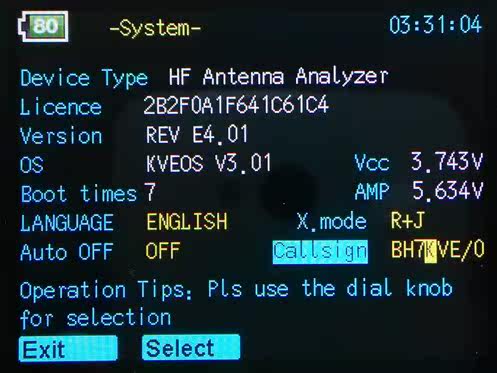

• Нажмите Exit, чтобы выйти из интерфейса меню и вернуться к интерфейсу загрузки. В настоящее время на экране загрузки отображается знак вызова.
•
• Дизайн этой функции см. В FT-817.

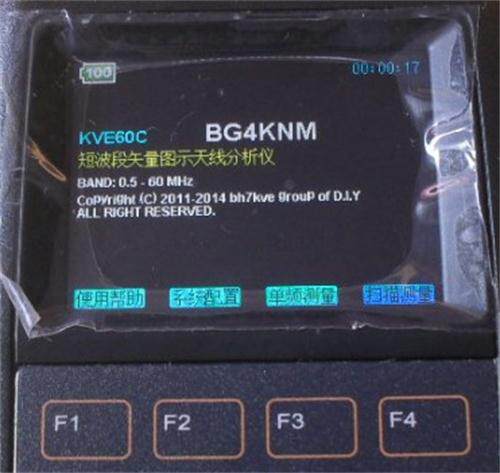

  • Другое Примечания:ЖК-дисплей Запчасти для дисплеяОригинальный трансвеститный TFT был использован в качестве дисплея. Это дорогой аксессуар для жара, который отличается четким использованием на солнце. Разрешение QVGA, 16 миллионов цветов. Устройство все еще очень четко видно, когда оно используется на солнце.После версии 60C были использованы закаленные ЖК-линзы, и были использованы материалы для изготовления линз часов.Конструкция широкополосного напряжения детекторУзкополосные детекторы должны иметь приемник с хорошей селективностью и усилением стабильности. Таким образом, высокопроизводительный узкий детектор является относительно дорогостоящим и трудно сделать в любительских условиях. На основании этого рассмотрения, KVE-60C использует широкополосный детектора.Детекторы широкополосных лент чувствителен к внешнему напряжению вне диапазона, и многие внешне-полосные помехи не решены. С точки зрения на отзывы: большинство проблем с интерференцией возникает на более низких частотах, потому что высокомощные AM вещательные станции и другие внешние источники помех могут быть лучше соединены с большими антеннами. В KVE-60C решения этой проблемы состоит в том, чтобы использовать измеритель напряженности поля полоски, обеспечиваемые устройством, для того, чтобы следить за помех показания и протестировать можно использовать в случае незначительных помех при исчезает.! Усилители мощности, которые слишком близки к измерительной антенне, будут излучать сильные полевые детекторы, детекторы ожогов и другие устройства и даже печатные платы. Это обычное чувство обратить внимание.Наконечники регулировки измерения антенны:Антенная система Резонансная частота-частота, на которой реактивное (Д х Ш х В) равен нулю, кроме того, в некоторых случаях частоту, на которой KVE-60 свидетельствует о том, что реактивное (Д х Ш х В) близка к нулю, относительно малое значение.Поскольку значение сопротивления (R) не влияет на резонансную частоту, резонансная частота не всегда является самой низкой точкой SWR (хотя они, как правило, должны быть одинаковыми). Низкостоящая волна не имеет прямой связи с антенной резонанса.Наиболее подходящая нагрузка-это самая маленькая SWR, указывающая, что антенна подходит к радио, есть большая мощность, отраженная мощность меньше возвращается, а радио относительно безопасно. Это не обязательно требует, чтобы нагрузка была резонансной.Результаты регулировки идеальной системы антенны: резонансная антенна (т. Е. reactance 0 или ниже) и хорошая совместимость (т. Е. Z близка к 50 Ом). Для измерения и регулировки антенны, внимание следует обращать на результаты тестирования стоя и волн, а также проверять и балансировать друг друга.Для ранних измерительных приборов антенны, точное измерение скорости было трудно достичь, поэтому для грубой регулировки было использовано только тест на постоянную волну. Нужно сказать, что это жаль.В том случае, если он находится в измерении, что SWR изменения при длине коаксиальный кабель, расположение линии и земли (независимо от того, расстояние от антенны), система антенны имеет, как правило, одну из следующих проблем:А.) кабель производит эффект антенны, а Радиочастотное излучение возникает самостоятельно.B) кабель не 50 Ом.В.) потери кабеля слишком высоки.Отверстие для сброса оборудования Примечание. Хотя операционная система 60C является надежной, применение 60C в промышленной высокочастотной нагревательной машине в условиях большого беспокойства проверено. Тем не менее, для того, чтобы соответствовать требованиям соответствующих национального и национального правил, на левой стороне машины также устанавливается отверстие для сброса оборудования. В случае сбоя системы, вызванного сильными интерференциями: вы можете использовать карандаш, бумажные зажимы и т. Д., и аккуратно нажмите на кнопку управления один раз.
  •

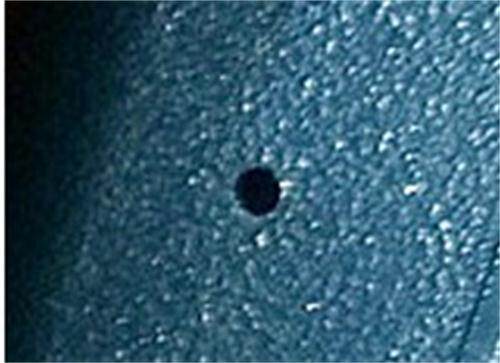

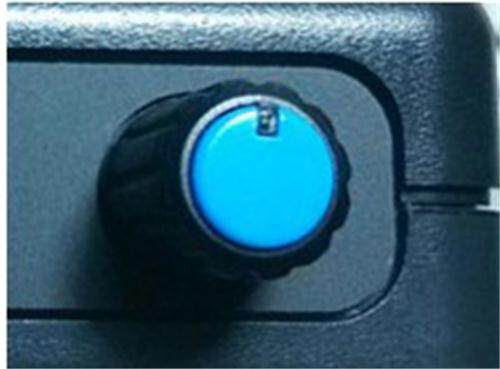

  • При нормальных условиях, не Управляйте им! Помните! По нашему опыту, вам никогда не нужно манипулировать им.
  •
  • Примечание: Антенный Анализатор KVE60C позволяет использовать меню на китайском и английском языках.
