8 Путь высокого Скорость 6N137 изоляция оптопары для Выход уровня нпнп широкий

8 Путь высокого Скорость 6N137 изоляция оптопары для Выход уровня нпнп широкий

Modname = ckeditor

Type1: 3,3 в свою очередь 6V-30v без скорлупы.

Type2: 3,3 поворот 6v-30v с оболочкой

Type3: 5V поворот 6v-30v без скорлупы.

Type4: 5V поворот 6v-30v передачи оболочки

Type5: 12 в свою очередь 6V-30v без скорлупы.

Type6: 12 в свою очередь 6V-30v с оболочкой

Type7: 24V поворот 6v-30v

Type8: 24V поворот 6v-30v передачи оболочки

Type9: 3,3 в свою очередь 3,3-5V

Type10: 3,3 поворота 3,3-5v с оболочкой

Type11: 5V поворот 3,3-5v

Тип 12:5V поворот 3,3-5v корпус передачи

Type13: 12 в свою очередь 3,3-5V

Тип 14:12V поворот 3,3-5v корпус передачи

Type15: 24V поворот 3,3-5v

Тип 16:24V поворот 3,3-5v корпус передачи

[Краткое Описание]

Описание функции:

Роль этой промышленной доски заключается в том, чтоИзолируя входной сигнал от выходного сигнала через оптический соединитель, можно улучшить способность цепи от помех и изменить напряжение сигнала. Входные и выходные сигналы цепи-это все индикаторы. Входные сигналы совместимы с высокоуровневыми и низкоуровневыми сигналами. Выход высокого уровня PNP выход.

ДоскаРазмер: длинный72Ммxwide114MmXhigh12.Мм
Два. ОсновнойУстройство: 6N137Оптопара
Три, рабочее напряжение:Вход сигнала Напряжение 3,3 V ~ 48V Напряжение выше than12VIt надо прибавить ограничения тока сопротивление.
Выход напряжение 3,3 ~ 30V Выходное напряжение сигнала составляет примерно равен Выход напряжения.
Четыре.Потребляемая мощность пластины: менее1 Вт
Пять, характеристики:
1 сВход и выходФункция индикации сигнала.
2,Можно использовать высокий уровень входного сигнала и среднюю низкую мощность..
3,8 способов работы независимо.

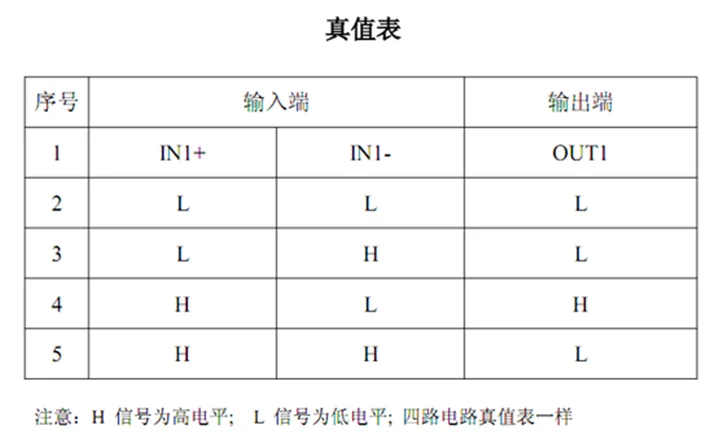

4,Когда входной сигнал действует, выходной терминал выводит высокий уровень. Когда входной терминал не имеет сигнала, светильник выходного сигнала яркий.. Когда входной терминал имеет сигнал, индикатор выходного терминала загорается.
5,Симметричные крепежные отверстия have4..
6,Максимальное время отклика1 мсек/сек (теория составляет 10 м)..

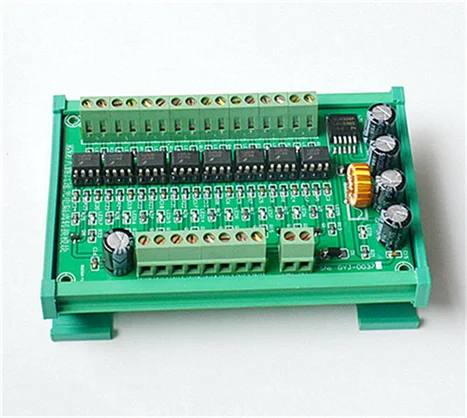

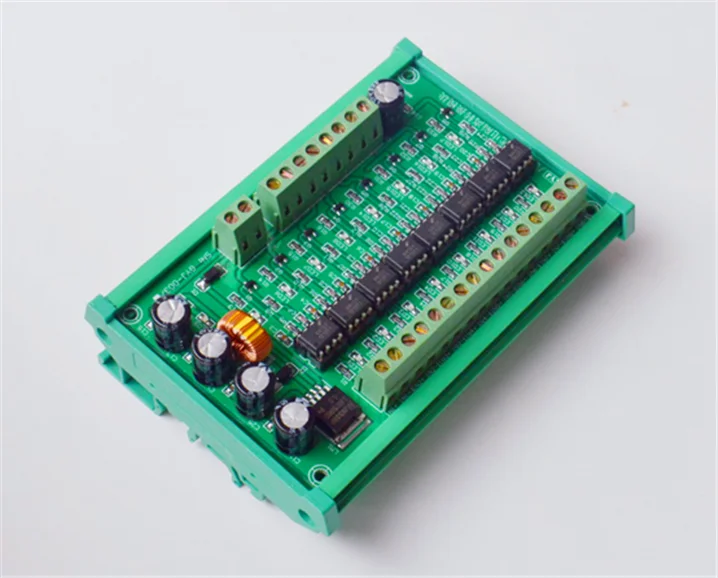

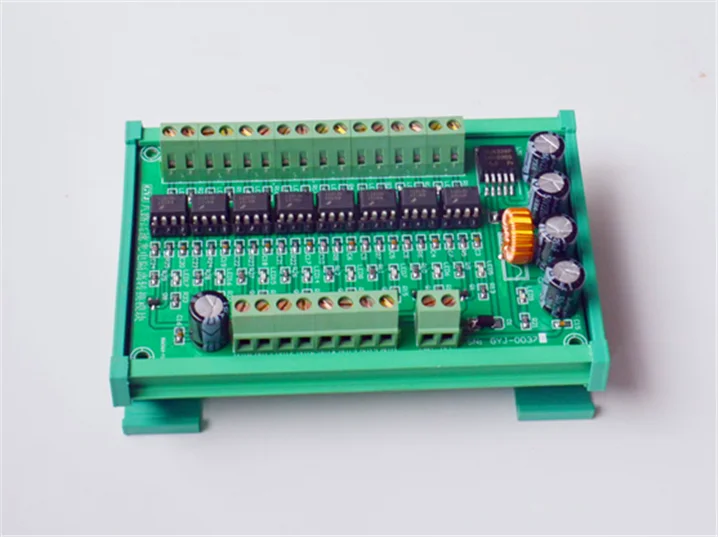

7,Can and72MMThe карта слот пластина устанавливается в сочетании с dinon направляющей.
[Описание]

[Оптический соединитель маленькие знания]

Оптический соединитель состоит из трех частей: светильник Эмиссионный, светильник приема и усиления сигнала. Входной электрический сигнал приводит светильник-излучающий диод (светодиодный), чтобы излучать светильник определенной длины волны, который получает фотодетектор и генерирует фототок. После дальнейшего усиления светодиодный индикатор выводится. Это завершает Электрический светильник-преобразование электроэнергии, тем самым играя роль входа, выхода и изоляции. Поскольку входные и выходные оптические муфты изолированы друг от друга, передача электрических сигналов является однонаправленной, поэтому она имеет хорошую электрическую изоляцию и способность анти-помех. Более того, вход оптического соединителя-это компонент с низким сопротивлением в режиме тока, поэтому он имеет сильную способность отклонения в обычном режиме.

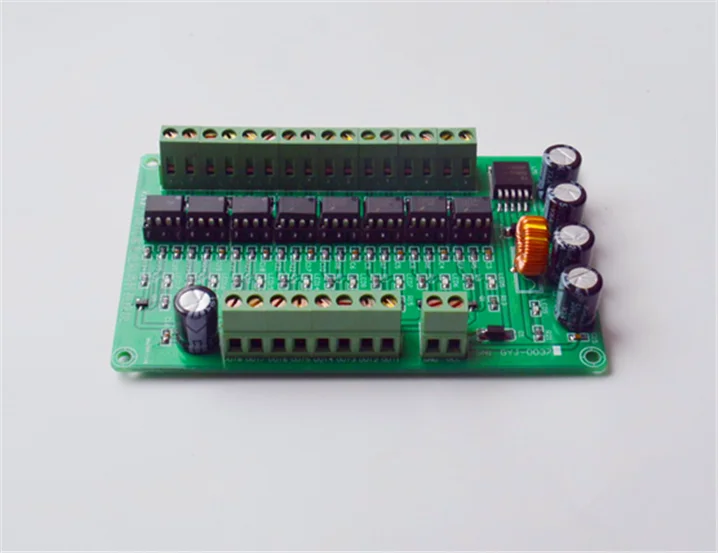

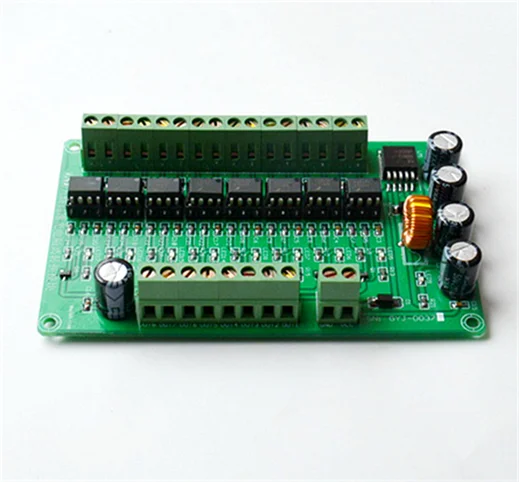

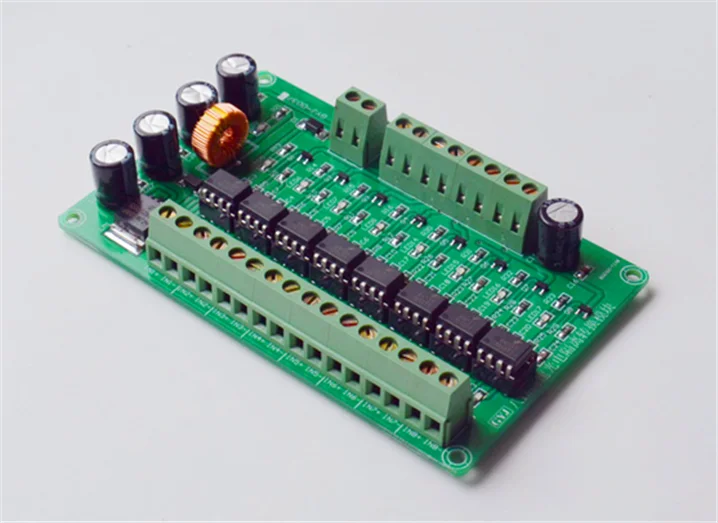

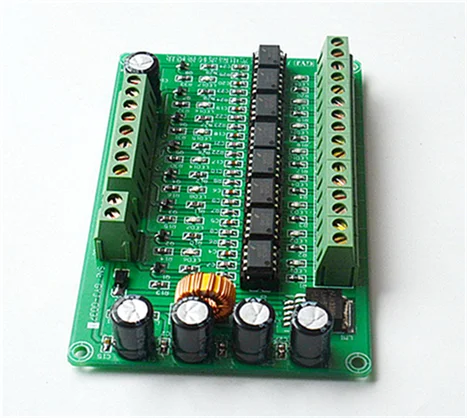

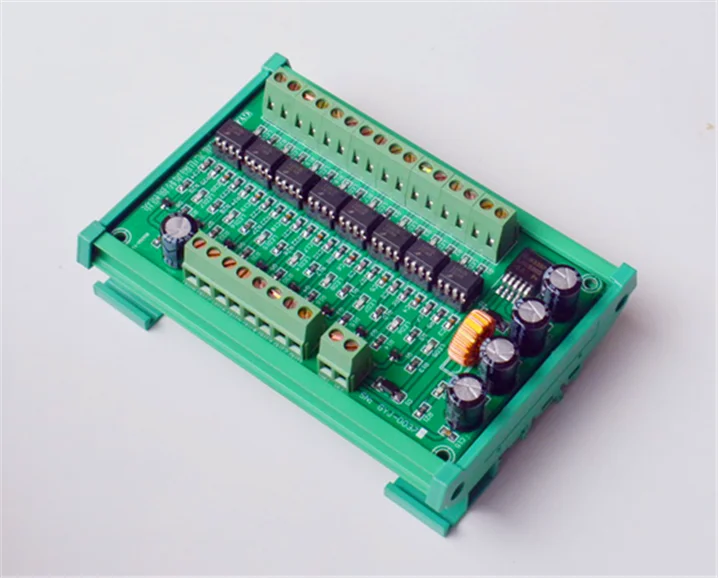

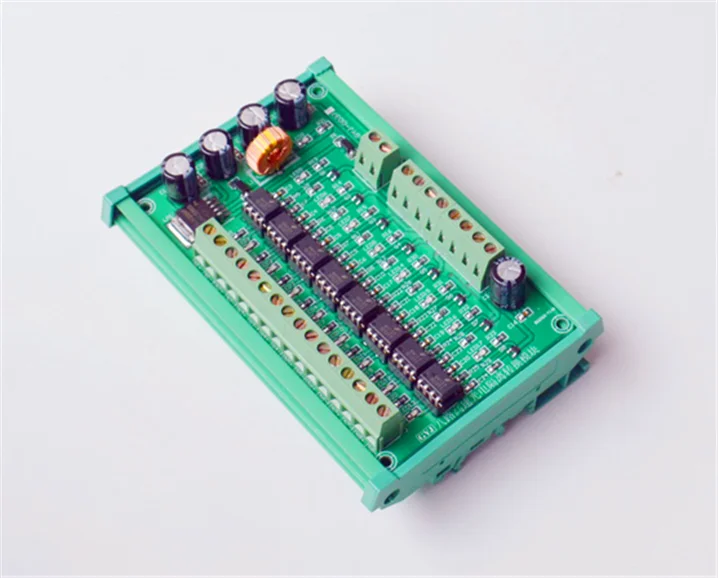

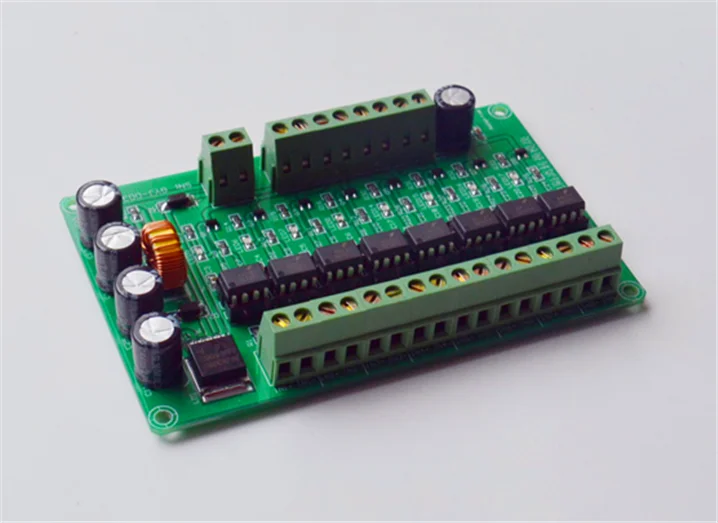

[Физический дисплей изображения]
