*Текущая стоимость 228,85 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

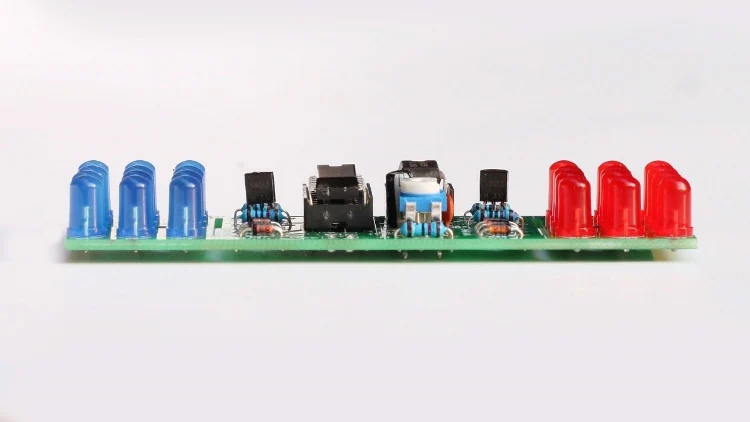

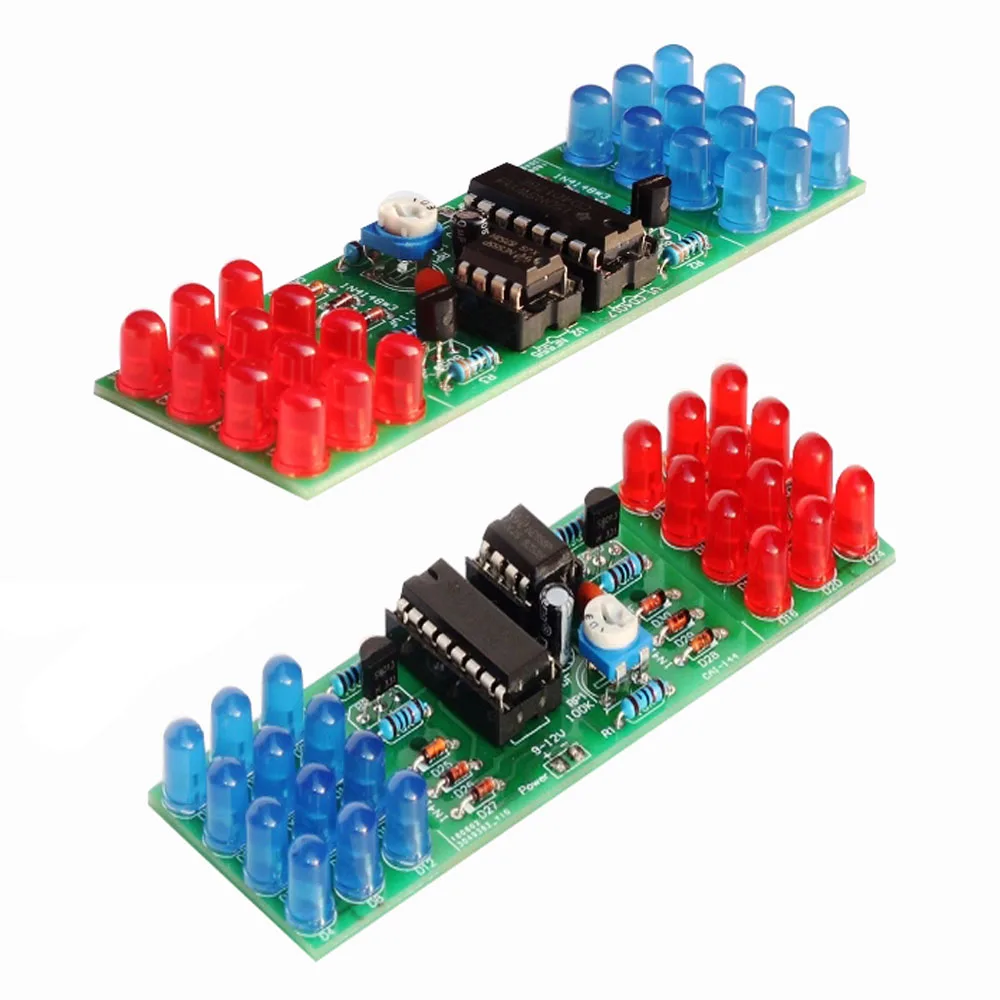

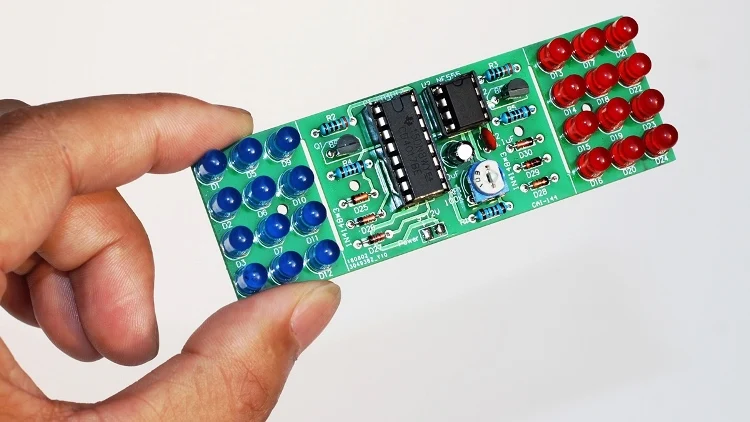

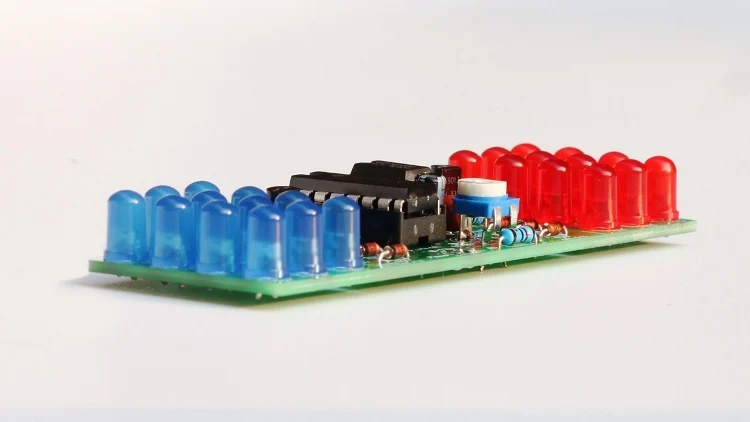

Двухцветная мерцающий светильник очень интересный схемы, которая может контролировать синий светодиодный и красный светодиодный для того, чтобы не будут поочередно мигать, чтобы сформировать визуальных эффектов, а также психологов-аналогового предупреждение светильник. Схема используется для электронных игрушек, художественного освещения, светодиодный рекламный щит и т. Д.
Вы также можете повысить интерес к электронным технологиям и способность применять цифровые схемы, делая эту цепь.
Рабочее напряжение цепи: DC9-12V. В комплект не входит аккумулятор. Это просто сделать, имеет очевидный эффект и интересно. Подходит для электронных энтузиастов и студентов.

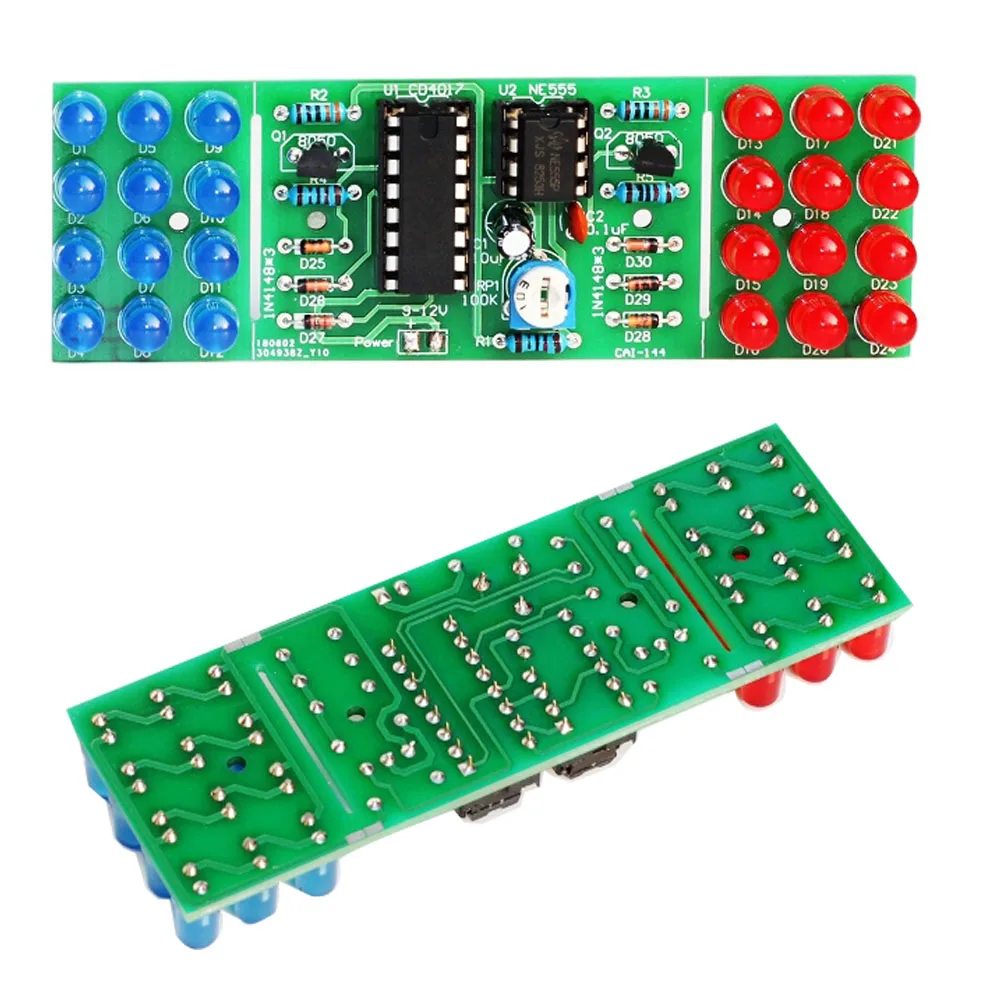

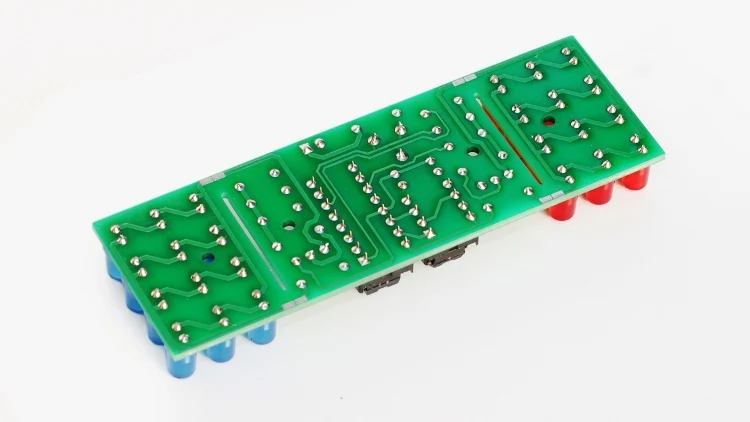

Толщина схема является 1,6 мм, двусторонняя эпоксидной смолы печатной платы, компоненты красиво разбитый, сварочной свойство сильное, и высокий уровень успеха.

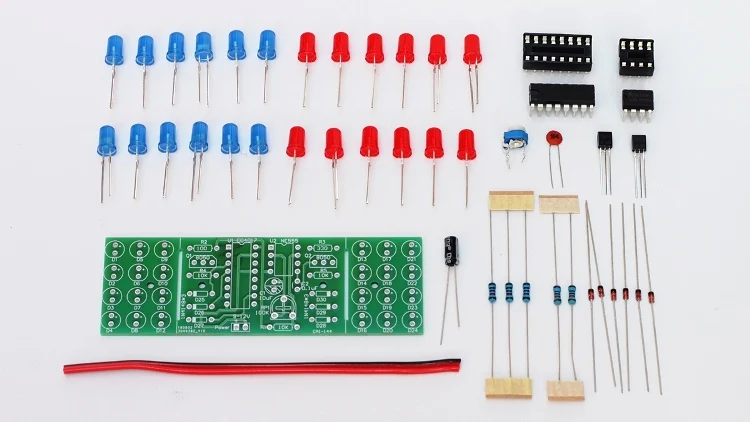

Специально разработанные для обучения, экономически эффективные, красные диоды и синие диоды могут быть открыты с проводными соединениями, чтобы расширить расстояние лампы, оригинальный номер платы и модель на печатной плате, правое сиденье может быть установлено.
Принцип работы цепи:

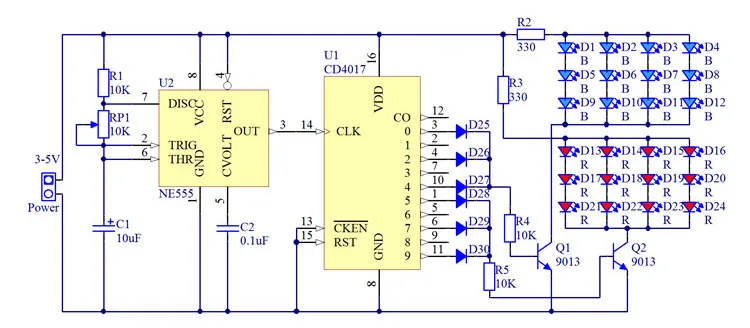

Цепь состоит из мульти-гармонического осциллятора, состоящего из NE555 и CD4017 десятичного счетчика и перфоратора. При поступлении 1,3.5 th импульса Q0.Q2.Q4 выводит высокий уровень в свою очередь, и синий светодиодный мигает 3 раза, 6,8. Когда прибудет 10 импульсов, Q5.Q7.Q9, в свою очередь, выход высокого уровня, красный светодиодный мигает 3 раза, когда 11.13.15 импульса приходит на синий светодиодный, а затем мигает, синий и красный светодиодный попеременно вспышка образует предупреждающий светильник. Изменение размера RP1 может изменить период осциллятора, тем самым изменяя Скорость мигания светодиодный. Вся схема может работать с DC9-12V.
Тестирование и устранение неполадок цепи
1. Правильно получить доступ к напряжению 9 в после включения питания, светодиодный попеременно излучает светильник, обеспечивая условие RP1 синий и белый потенциометр для изменения мигающей скорости.
2. Если он не работает, Проверьте компоненты для ошибок установки, паяных соединений и проверьте наличие утечек.
![-1]()
![-2]()
![O1CN011DvMYREpAApl124_!!170710278]()
![O1CN011DvMYS2oGHJQHYE_!!170710278]()
![O1CN011DvMYPF62V27bUf_!!170710278]()
![O1CN011DvMYREplbt6yjK_!!170710278]()
![O1CN011DvMYREpphpbn04_!!170710278]()
