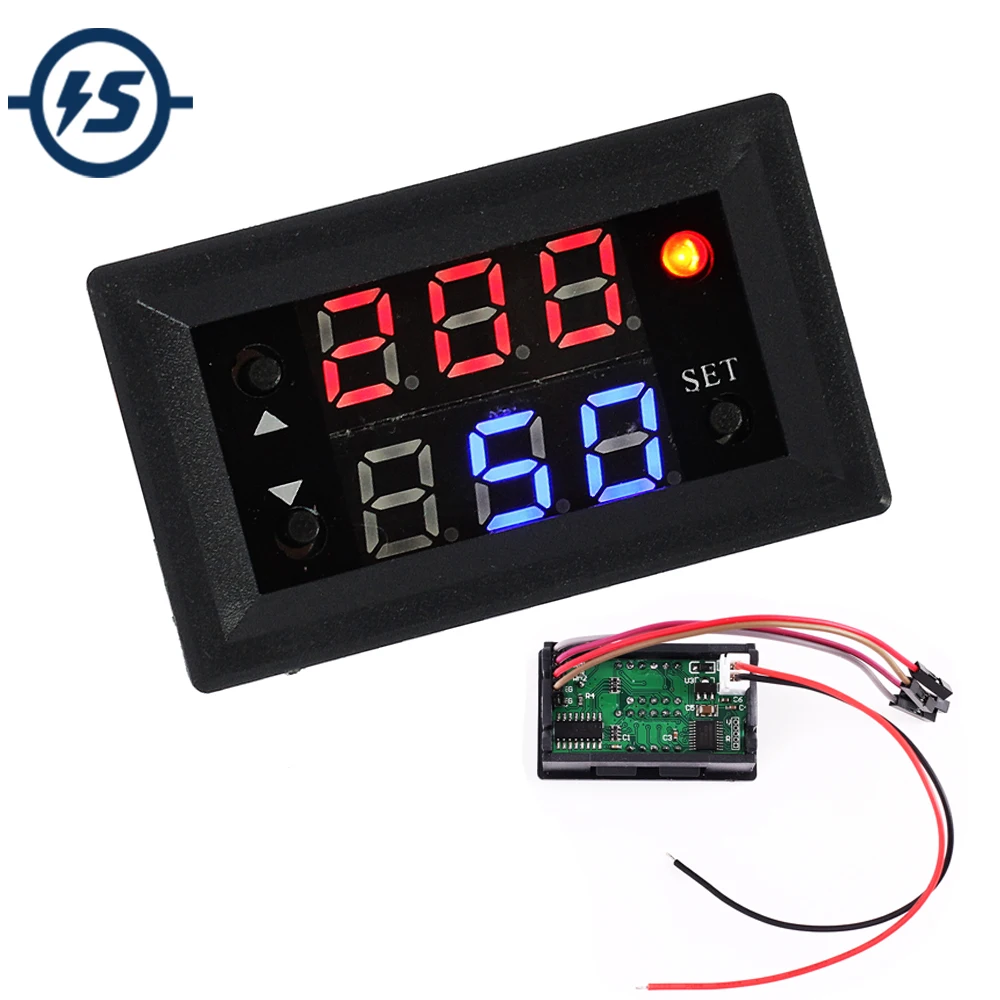

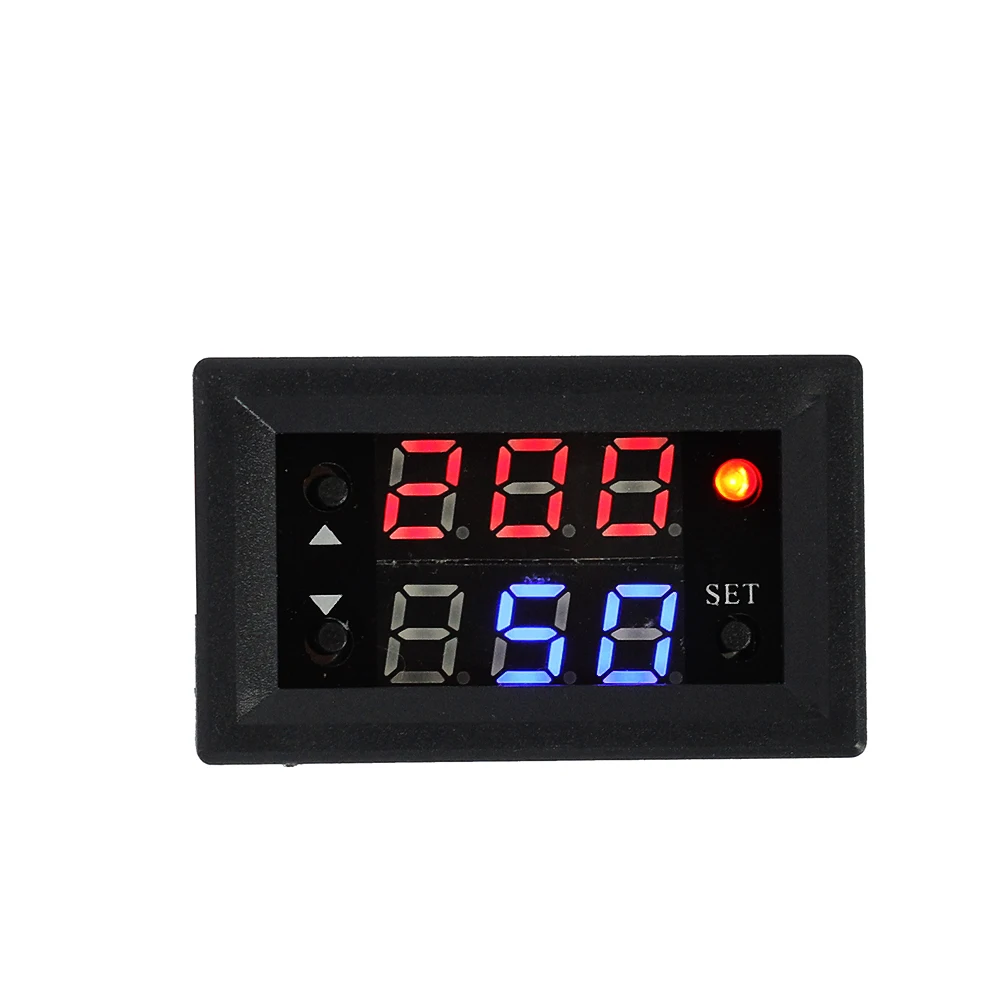

1Hz-160 кГц 4 V-30 V 5-30mA генератор сигналов 2-канал ПВМ Частота Рабочий цикл Бесплатный

1. Описание:

Pwm генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных воспроизводимых частот, прямоугольную волну и уровня мощности. он используется как источник сигнала или источник возбуждения для тестирования. широко используется в производственной практики и технологии.

Двойной PWM дополнительный выход. Они имеют ту же частоту, но дополнительные циклы нагрузки. E. g. PWM1 рабочий цикл 40%, затем рабочий цикл PMW2 60%.

2. Особенности:

1>. с внешним корпусом;

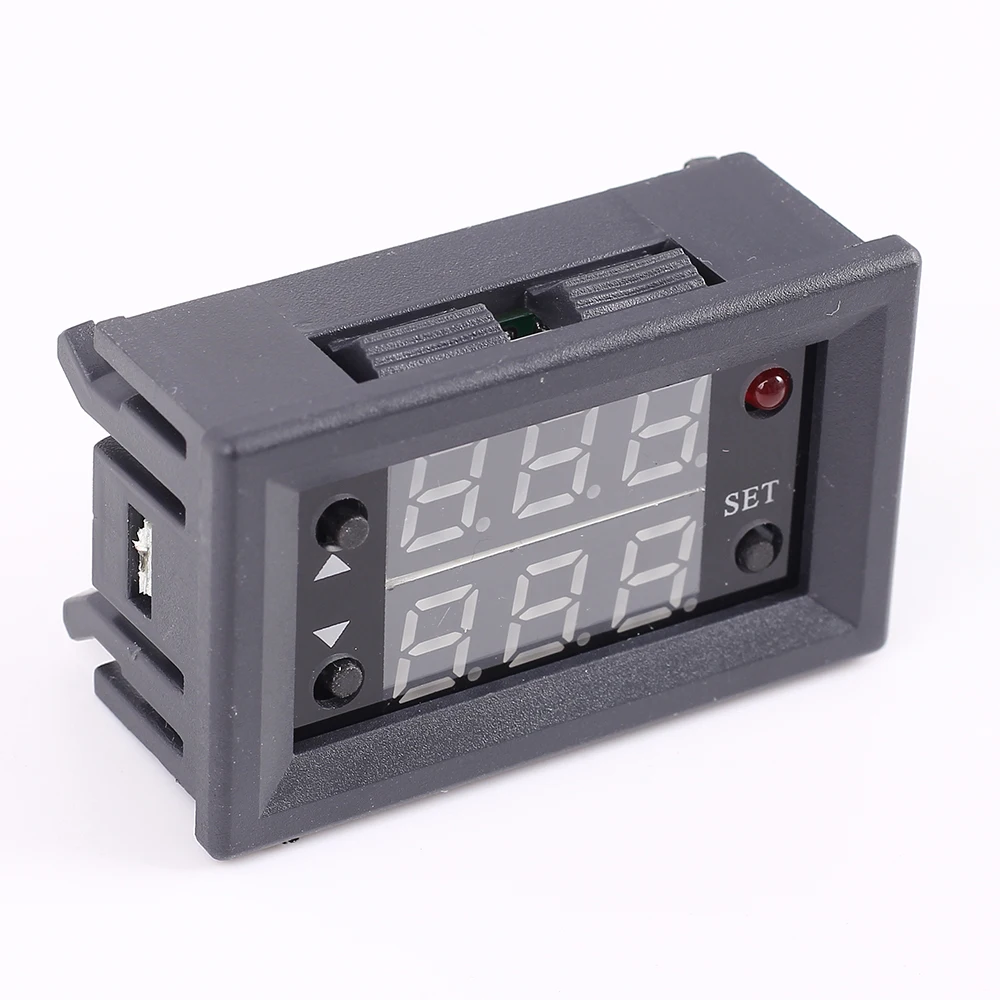

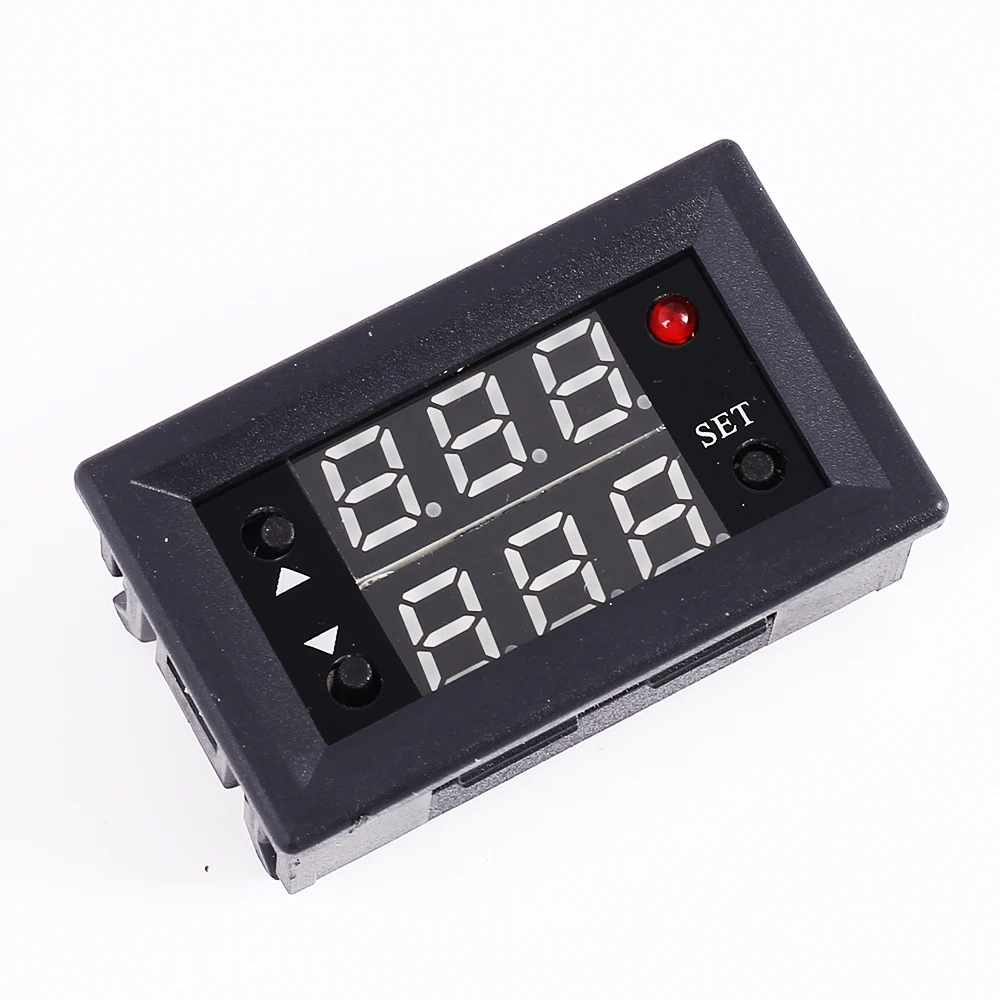

2>. светодиодный дисплей;

3>. поддержка регулировки частоты;

4>. поддержка регулировки рабочего цикла;

5>. высокоточное обнаружение;

6>. Поддержка функции отключения памяти;

7>. 2-канал ПВМ выход;

8>. Двойной PWM дополнительный выход.

3. Параметры:

1>. Название продукта: двойной дополнительный pwm генератор сигналов;

2>. Рабочее напряжение: DC 4,0 V-30 V;

3>. Частотный диапазон: 1 Гц ~ 160 кГц;

4> точность частоты: 2%;

5>. Диапазон рабочего цикла: 0.00%-100%;

6> Выходной ток: около 5-30 мА;

7>. Выходная Амплитуда: то же, что и входное напряжение;

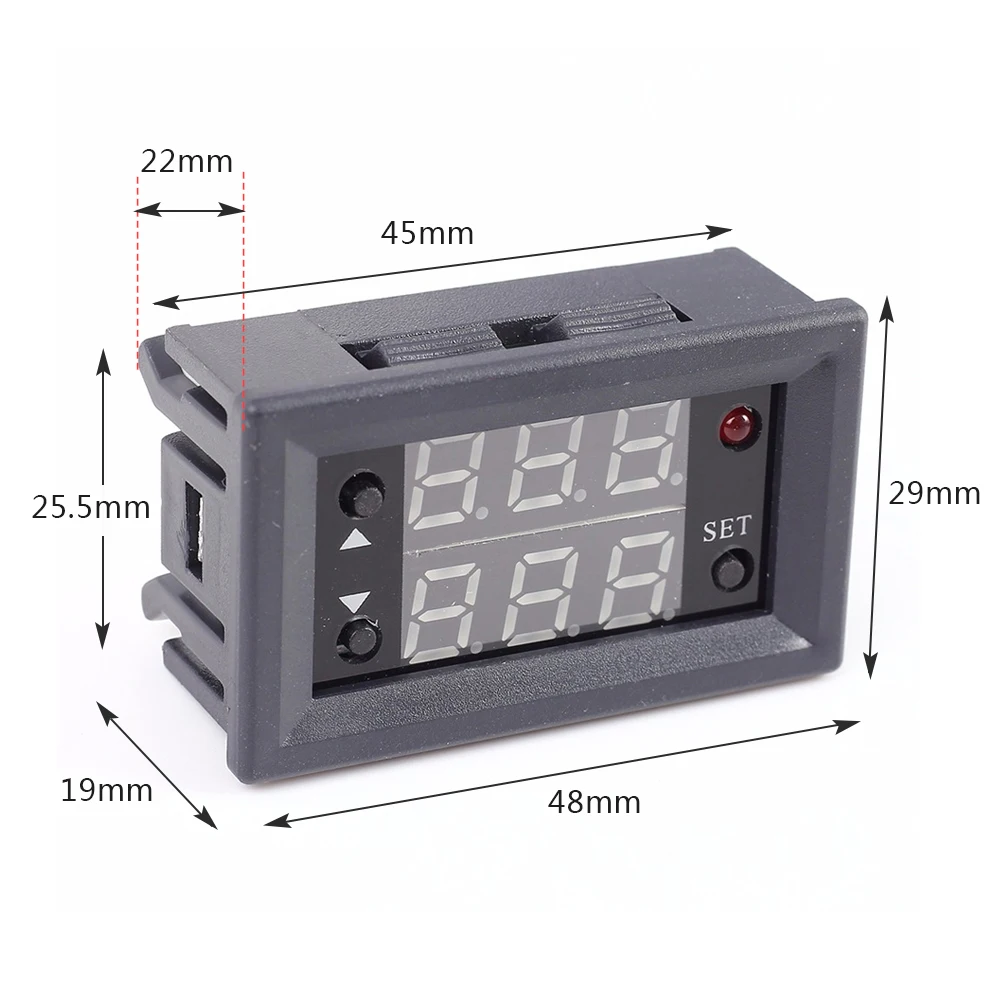

8>. Размер дисплея: 48*29*22 мм;

9>. Рабочая температура:-20 ℃ ~ 70 ℃;

4. Частотный диапазон:

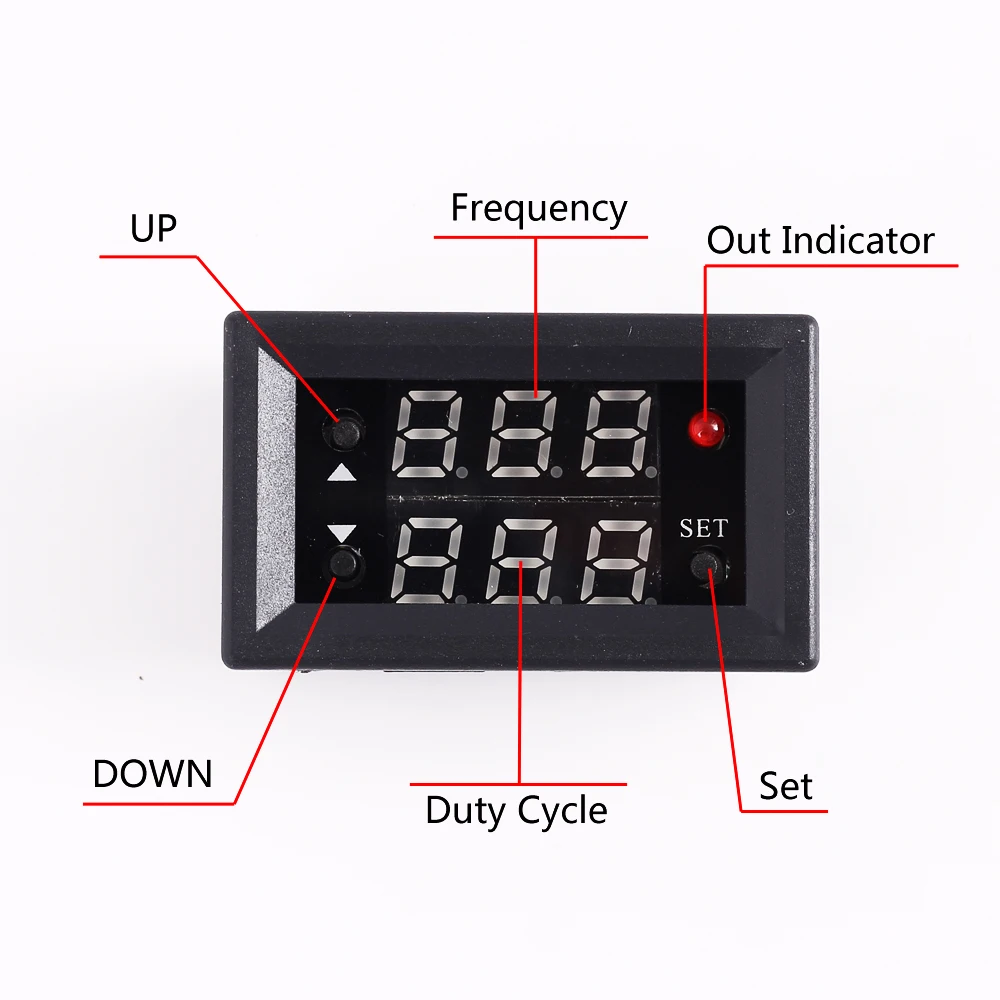

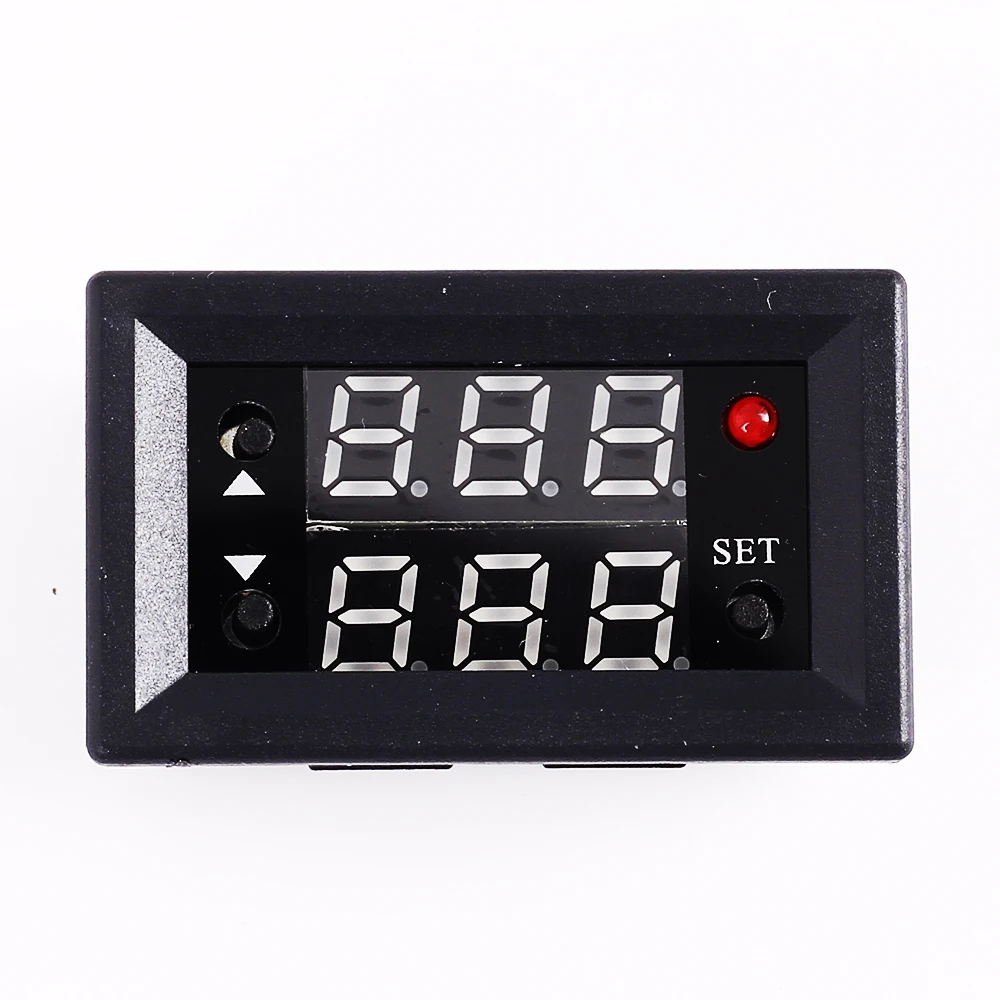

Введите интерфейс настроек при коротком нажатии кнопки «SET» в нормальном состоянии запуска, чтобы выбрать диапазон частот. автоматическое переключение диапазона частот. (дисплей будет автоматически мигать. первая линия-частота; вторая линия-рабочий цикл)

Обратите внимание на положение, в котором Десятичная точка движется при нажатии кнопки.

Дисплей 'XXX'. без десятичной точки, минимальная частота 1 Гц. Частотный диапазон 1 Гц ~ 999 Гц.

Дисплей 'X. XX'. Десятичная точка является предельной, минимальная частота составляет 0.01khz.частотный диапазон 1,00 кГц ~ 9,99 кГц.

Отображение 'XX. X'. Десятичная точка является третьей последней, минимальная частота составляет 0.1khz.частотный диапазон 10,0 кГц ~ 99,9 кГц.

Дисплей 'X. X.X '. Десятичная точка полностью освещена, минимальная частота 1 кГц. Частотный диапазон 1 кГц ~ 160 кГц.

Например:

Дисплей «109' означает вывод pwm частоты 109 Гц;

Дисплей '1. 39 'означает вывод pwm частоты 1,39 кГц;

Дисплей 27. 3 означает вывод pwm частоты 27,3 кГц;

Дисплей '1. 3,4 'означает вывод pwm частоты 134 кГц;

5. Диапазон рабочего цикла:

Введите интерфейс настроек при коротком нажатии кнопки «SET» в нормальном состоянии запуска, чтобы выбрать рабочий цикл.

Рабочий цикл составляет 0.00%-100%.

Рабочий цикл, который был установлен для PWM1.

Например:

Если рабочий цикл PWM1 40%, то рабочий цикл PMW2 60%.

6. Применение шаги:

1>. Подключение к источнику питания;

2>. короткая кнопка «Установка», чтобы установить частоту или рабочий цикл;

3>. короткая или длинная кнопка «вверх» или «вниз», чтобы изменить частоту или рабочий цикл;

4>. Автоматически мигает в течение 6 секунд, параметры автоматически сохраняются.;

5>. Подключение к нагрузке.

7. Применение:

1>. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментального развития;

2>. Используется для генерирования сигнала квадратной волны, который контролирует драйвер двигателя;

3> генерировать регулируемые импульсы для использования MCU;

4>. диммер;

5>. регулятор скорости;

8. Обратите внимание:

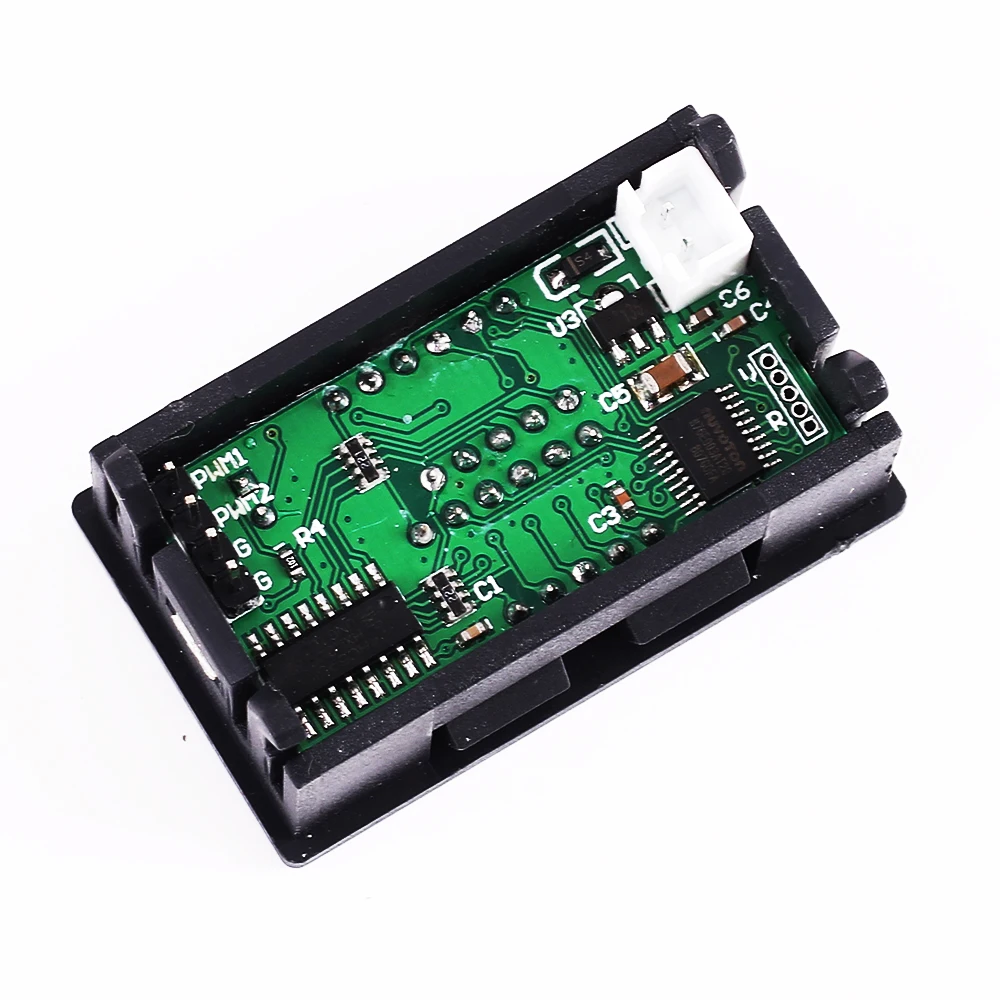

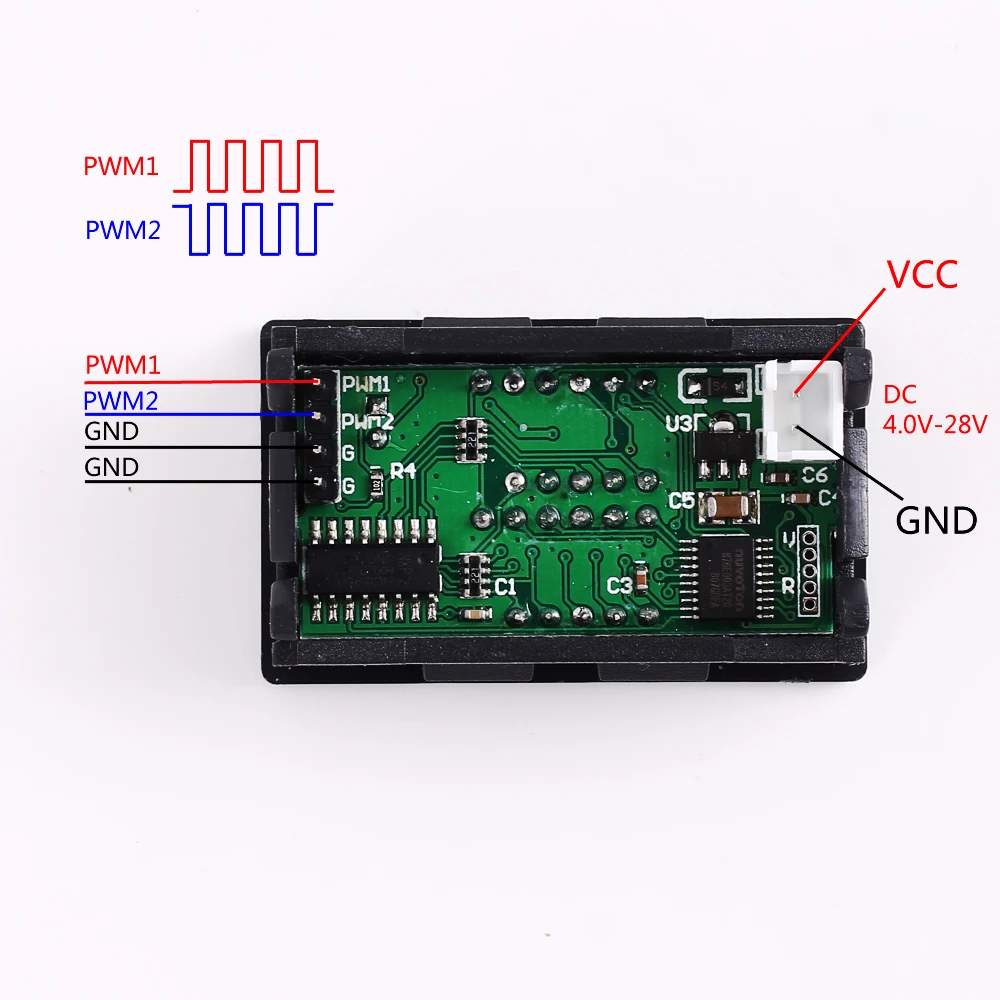

1>. Это 2-канал ПВМ выходных сигналов от PWM1 и PWM2.

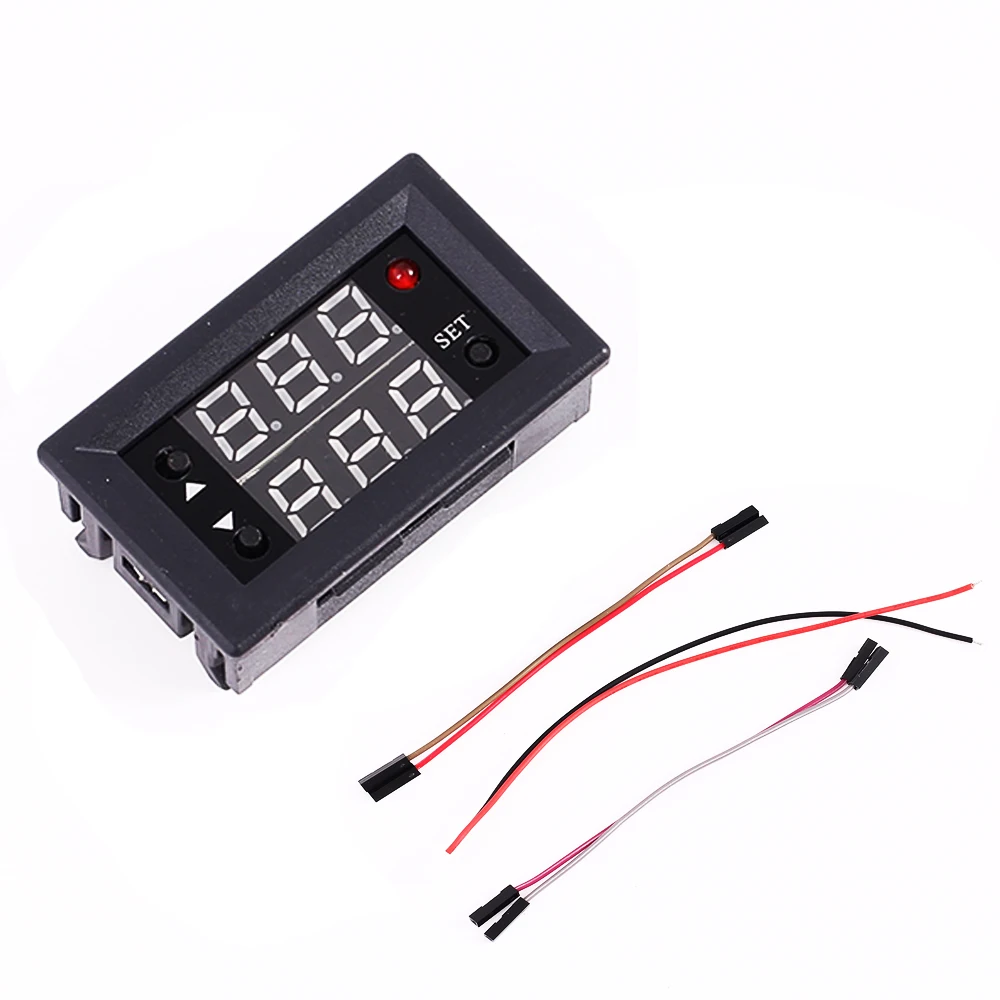

9. посылка:

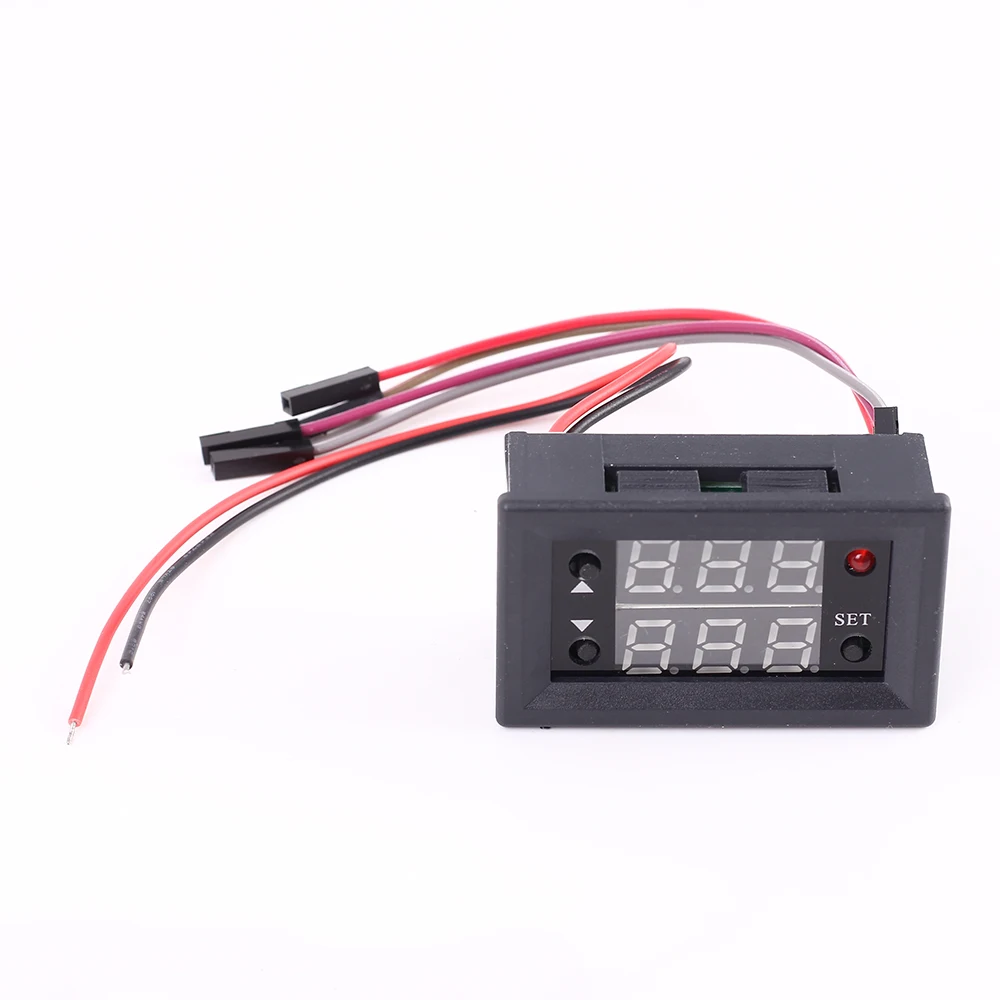

1>. 1 шт. pwm генератор сигналов;

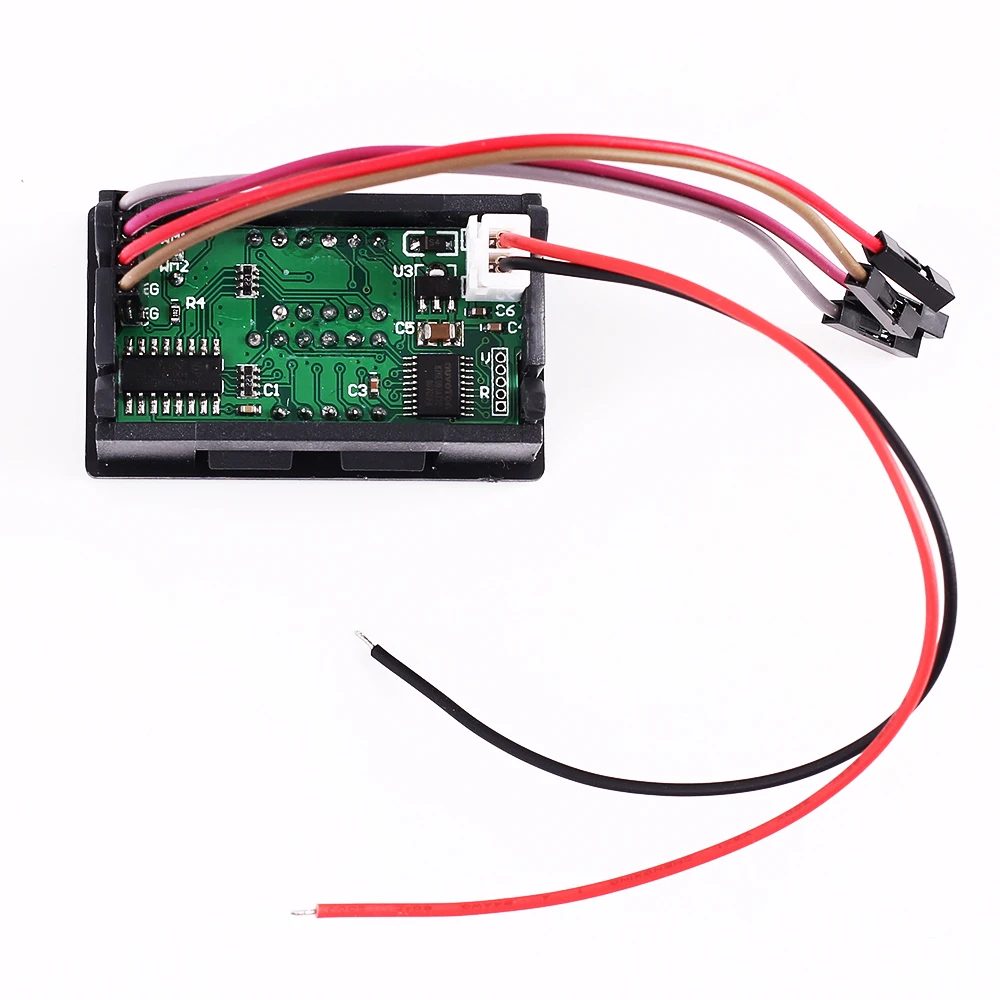

2>. 1 шт. 15 см Американская классификация проводов 2р XH2.54-2P кабель;

3>. 4 шт 10 см DuPont линия мужчин и мужчин;
