NanoPi M4 2 ГБ/4 ГБ DDR3 Rockchip RK3399 SoC 4G & 5G двухдиапазонный WiFi + Bluetooth 4 1 поддерживает Ubuntu Android

NanoPi M4 2 ГБ/4 ГБ DDR3 Rockchip RK3399 SoC 4G & 5G двухдиапазонный WiFi + Bluetooth 4 1 поддерживает Ubuntu Android

NanoPi M4 2 ГБ/4 ГБ DDR3 Rockchip RK3399 SoC 2,4G & 5G двухдиапазонный WiFi + Bluetooth 4,1 Поддержка Ubuntu Android

Введение

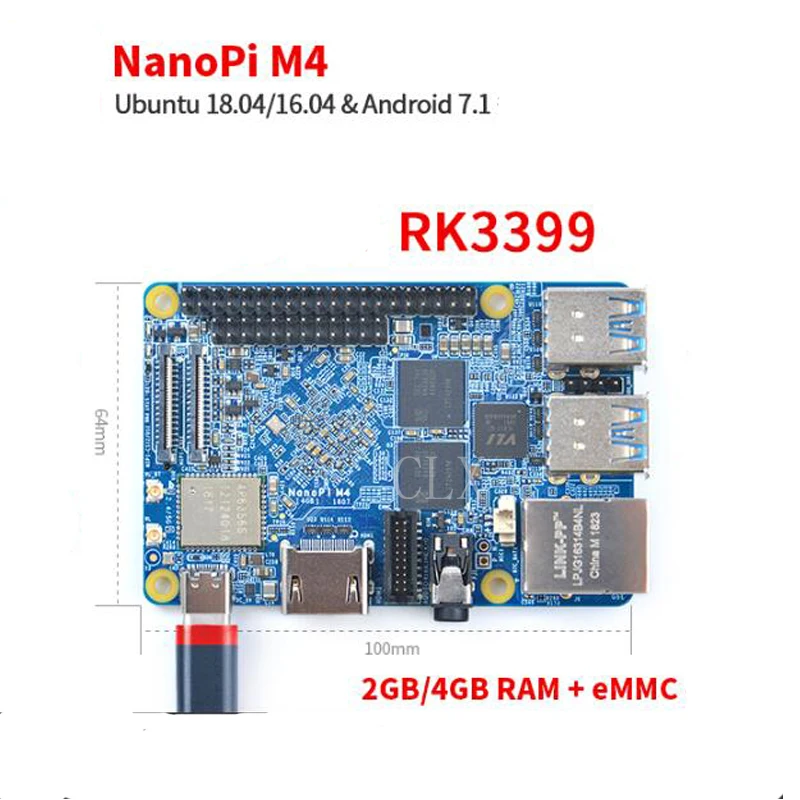

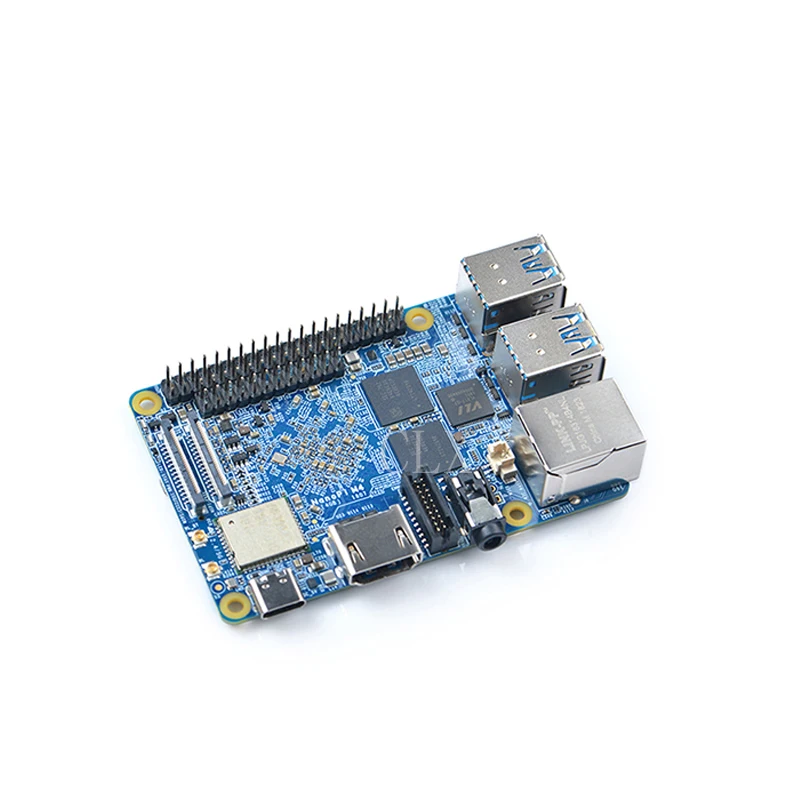

• NanoPi M4-это консольная плата RK3399 SoC. Он имеет ту же форму фактора, что и RPi B3 + и имеет порты и интерфейсы, совместимые с RPi B3 +. На компактной плате 85x56 мм имеются богатые аппаратные средства. Эти функции делают его хорошей платформой для быстрого прототипирования продукта и различных приложений.

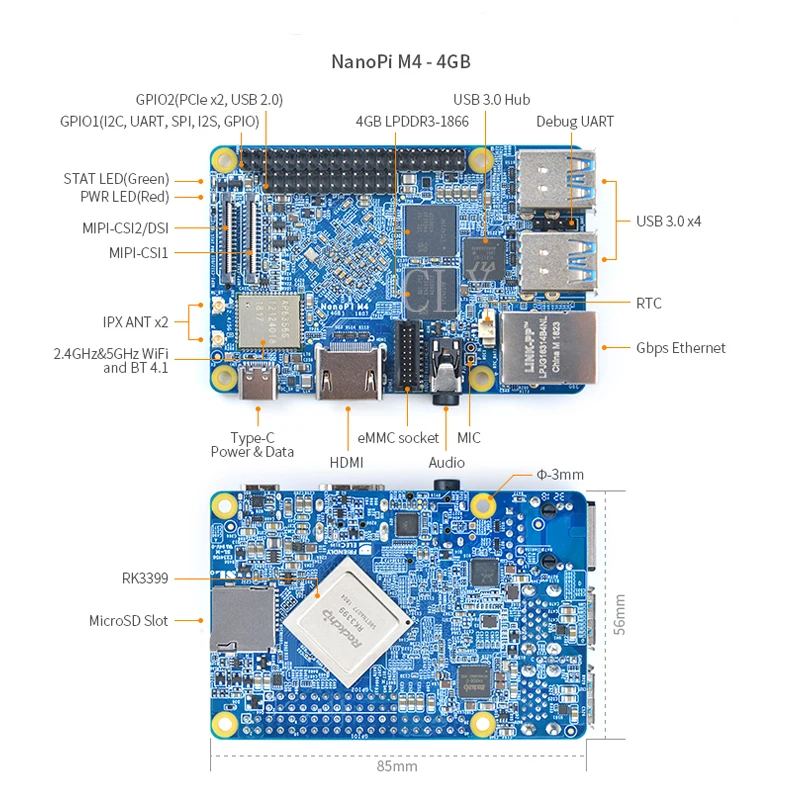

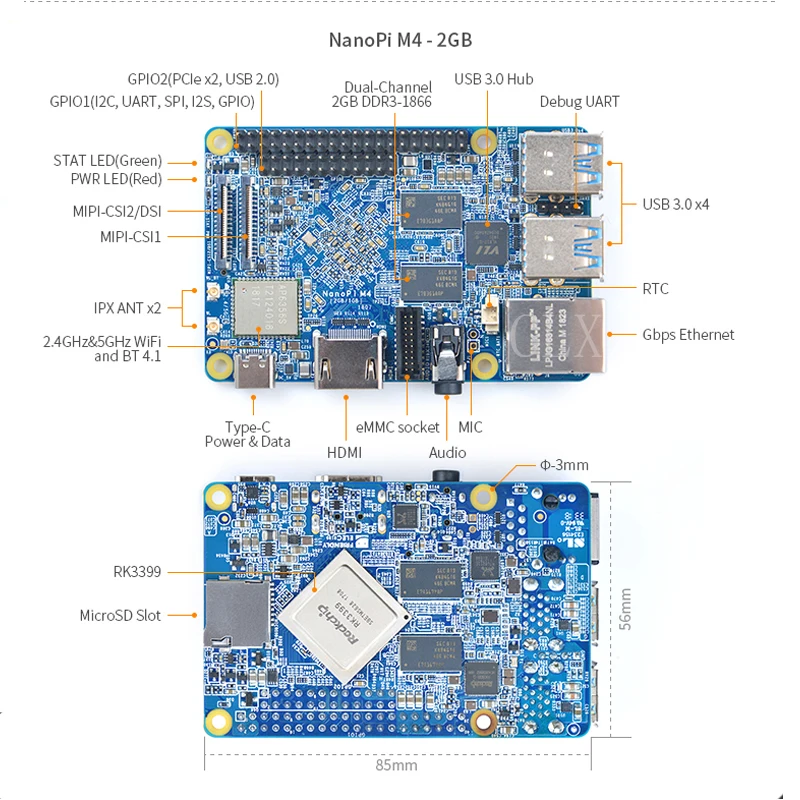

• NanoPi M4 имеет встроенный 2,4G и 5G двухдиапазонный WiFi + Bluetooth 4,1 комбо беспроводной модуль, четыре USB3.0 типа хост-порта, один Гбит/с Ethernet порт, один HDMI 2,0 Тип A порт, один 3,5 мм гнездо для наушников и один Тип порт Type-C. Кроме того, он имеет RPi совместимый 40-контактный разъем, двойной MIPI-CSI Интерфейс камеры, PCIe x2, USB2.0 x2, eMMC разъем, РТК порт и т. д.
• NanoPi M4 имеет два варианта оперативной памяти: 4 Гб LPDDR3 и 2 Гб DDR3. Оба устройства могут быть загружены либо с tf-карты, либо с внешнего модуля eMMC.
• NanoPi M4 поддерживает Ubuntu (убу́нту-операционная система для рабочего стола, 18,04 (64-бит), Lubuntu 16,04 (32-бит), Ubuntu Core 18,04 (64-бит), android 7,1 и Lubuntu Рабочий стол с GPU и VPU ускорением. С этими богатыми ресурсами и мощными характеристиками он может быть широко использован в приложениях машинного обучения, ии, глубокого обучения, роботов, промышленного контроля, промышленных камер, рекламных машин, игровых автоматов, блокчейнов и т. Д.

Технические характеристики оборудования

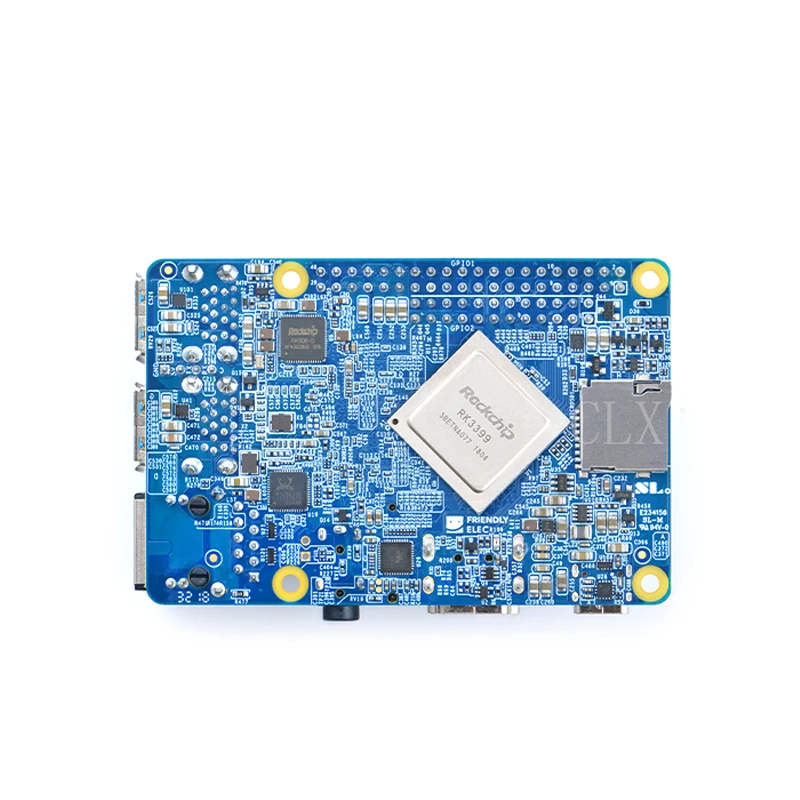

• SoC: Rockchip RK3399
  • Процессор: big.LITTLE, двухдиапазонный, Wi-Core Cortex-A72 (до 2,0 ГГц) + Quad-Core Cortex-A53 (до 1,5 ГГц)
  • GPU: Mali-T864 GPU, поддерживает OpenGL ES1.1/2,0/3,0/3,1, OpenVG1.1, OpenCL, DX11 и AFBC
  • VPU: 4K VP9 и 4K 10 бит H265/H264 60fps декодирование, двойной VOP и т. Д.
• PMU: RK808-D PMIC, сотрудничающий с независимым DC/DC, включающий DVFS, solfware power-down, RTC wake-up, system sleep mode
• Оперативная память: двухканальный 4 Гб LPDDR3-1866, или двухканальный 2 Гб DDR3-1866

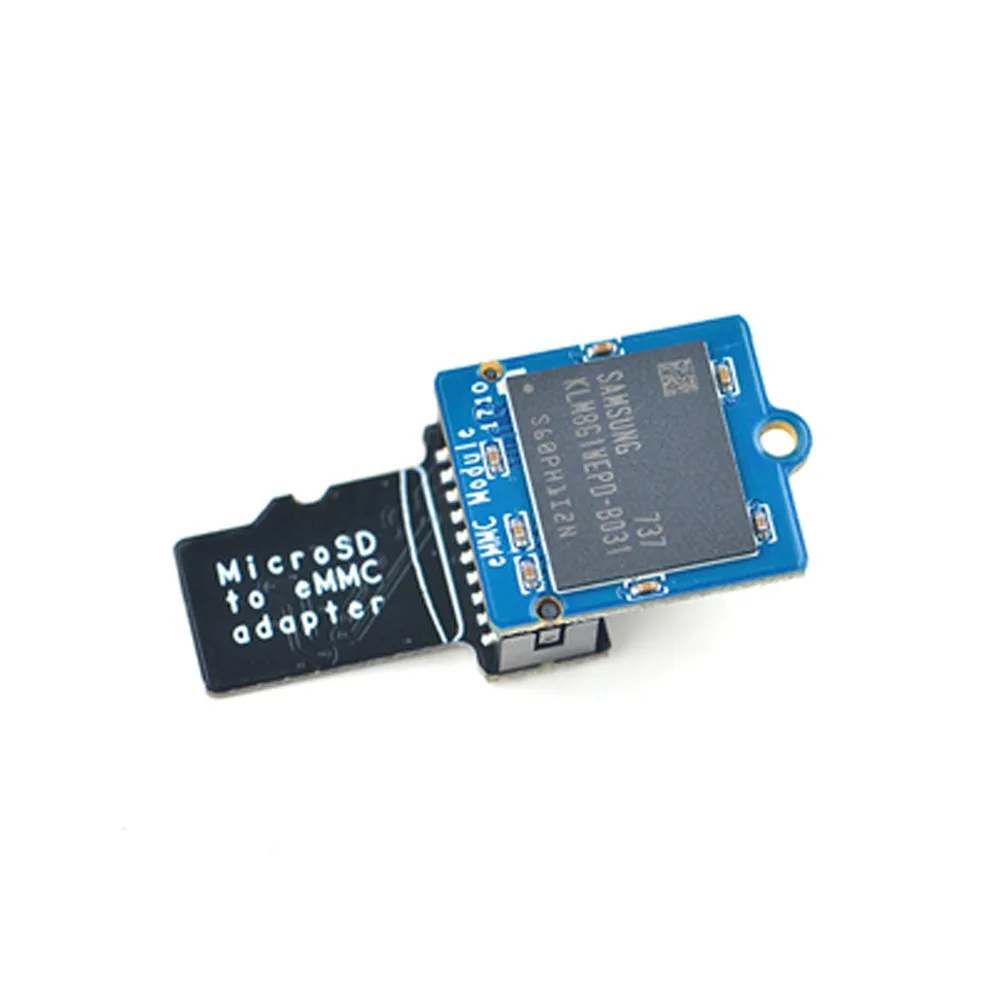

• Вспышка: нет встроенного eMMC, но есть разъем eMMC
• Ethernet: Native Gigabit Ethernet
• Wi-Fi/BT: 802.11a/b/g/n/ac, Bluetooth 4,1, Wi-Fi и Bluetooth комбинированный модуль, двойной Антенный интерфейс
• Видео Вход: один или два 4-канальная MIPI-CSI, двойной ISP, до 13 Мпикс/s, Поддерживает одновременное Вход двойная камера для передачи данных
• Видеовыход
  • HDMI: HDMI 2.0a, поддерживает 4K @ 60Hz,HDCP 1,4/2,2
  • Один 4-канальная MIPI-DSI
• Аудио выход: 3,5 мм двухканальный для наушников, или HDMI
• Аудио в: Один входной интерфейс микрофона
• USB 3,0: четыре порта USB 3,0 Type-A
• USB Type-C: поддерживает USB2.0 OTG и вход питания
• Слот microSD x 1
• 40pin GPIO удлинительные порты:
  • 3X3V/1,8 V I2C, до 1x3V UART, 1X3V SPI, 1 x SPDIF_TX, до 8x3V GPIOs
  • 1x1,8 V 8 каналов I2S
• 24pin удлинительные порты:
  • 2 независимых хоста USB 2,0
  • PCIe x2
  • ШИМ x1, PowerKey
• Отладка: одна отладка UART, 4 Pin 2,54 мм заголовок, 3V уровень, 1500000bps
• Светодиодный: 1 светодиодный источник питания и 1 светодиодный Светодиодный индикатор GPIO
• Аккумулятор RTC: 2 Pin 1,27/1,25 мм аккумулятор RTC входной разъем
• Источник питания: 5 В/3 А постоянного тока
• PCB: 8 слоев, 85 мм x 56 мм
• Рабочая температура окружающей среды: 0 ℃ до 80 ℃
