Макетная плата бесщеточная для разработки двигателя постоянного тока

---

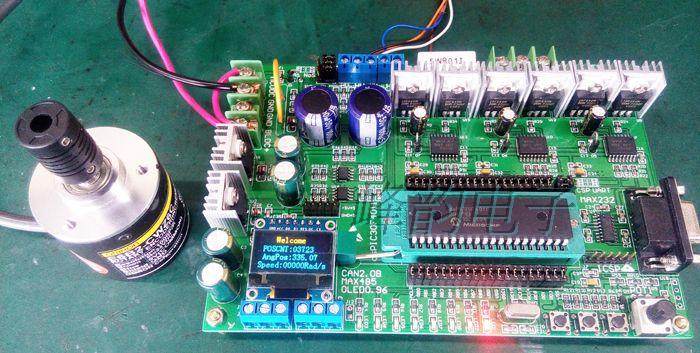

1. Бесщеточный двигатель постоянного тока имеет сенсорное управление с открытой петлей.Он может управлять (12 ~ 48 В) 500 Вт промышленная Высокая мощность двигателя (ЖК-дисплей, последовательный порт в режиме реального времени отслеживания скорости дисплея).2. Бесщеточный двигатель постоянного тока имеет сенсорное управление замкнутым контуром.Он может управлять (12 ~ 48 В) 500 Вт промышленная Высокая мощность двигателя (ЖК-дисплей, последовательный порт в режиме реального времени отслеживания скорости дисплея).3. Бесконтактный контроль бесщеточного двигателя постоянного токаОн может управлять (12 ~ 48 В) 500 Вт промышленным двигателем высокой мощности (Серийный порт в режиме реального времени отслеживания скорости дисплея).4, пмсм постоянный магнит синхронный двигатель Синусоидальная волна векторное управление (LCD, серийный дисплей отслеживания в реальном времени)5. Совместимость с microchip official PICDEM @ MCLV development board feel, feel, PMSM routines (Просто измените модель чипа файла заголовка).6. С перегрузкой по току, защитой от перенапряжения и защитой двигателя, обеспечивают все процедуры (все испытания двигателя, все китайские примечания, удобные для вас, чтобы узнать!)BLDC бесщеточный DC макетная плата двигателя (Процессор: dsPIC 30F4011/4013, для официального PICDEM @ MCLV макетная плата двигателя, программа может быть непосредственно пересажена, непосредственно запущена), плата на основе передачи, RS485, RS232, OLED 0,96 'ЖК-дисплей, в дополнение ко всем основным dsPIC экспериментам интерфейса, Но также углубленное исследование датчика передачи двигателя BLDC с открытым циклом управления, датчик двигателя BLDC с замкнутым циклом управления, датчик двигателя BLDC с меньшим контролем, PMSM постоянный магнит синхронный двигатель Синусоидальная волна векторного управления и так далее, разработка платы разумный макет, все процедуры с китайскими нотами, для хочу войти в вход через этот совет развития, Или у dsPIC foundation, через этот Совет по развитию обучения, чтобы улучшить все из них являются компетентными.

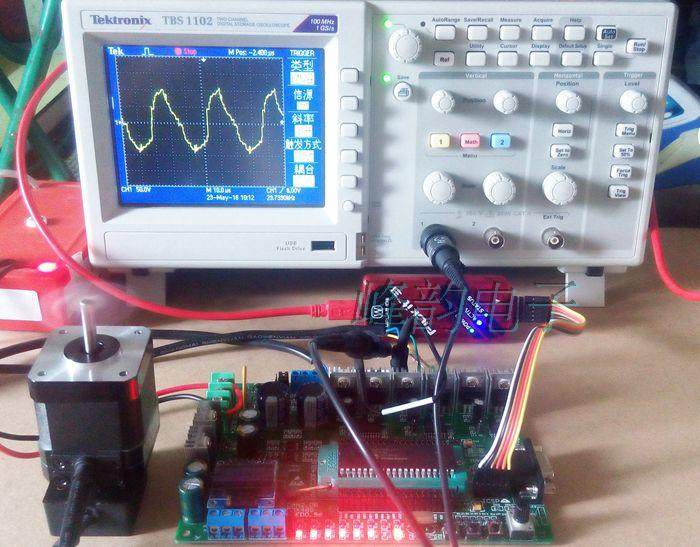

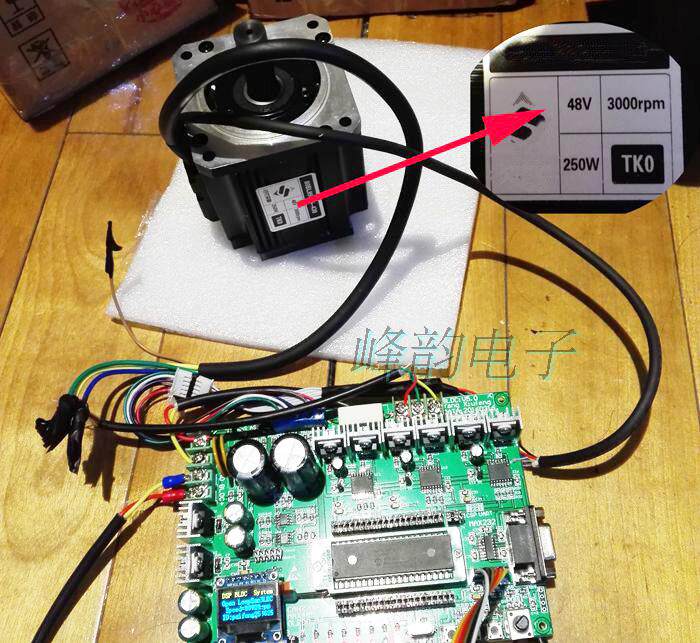

Pmsm正弦波矢量控制:

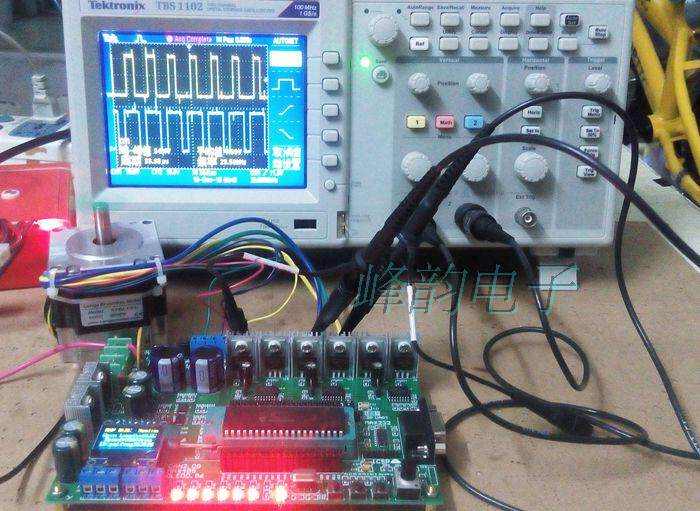

方波闭环控制:

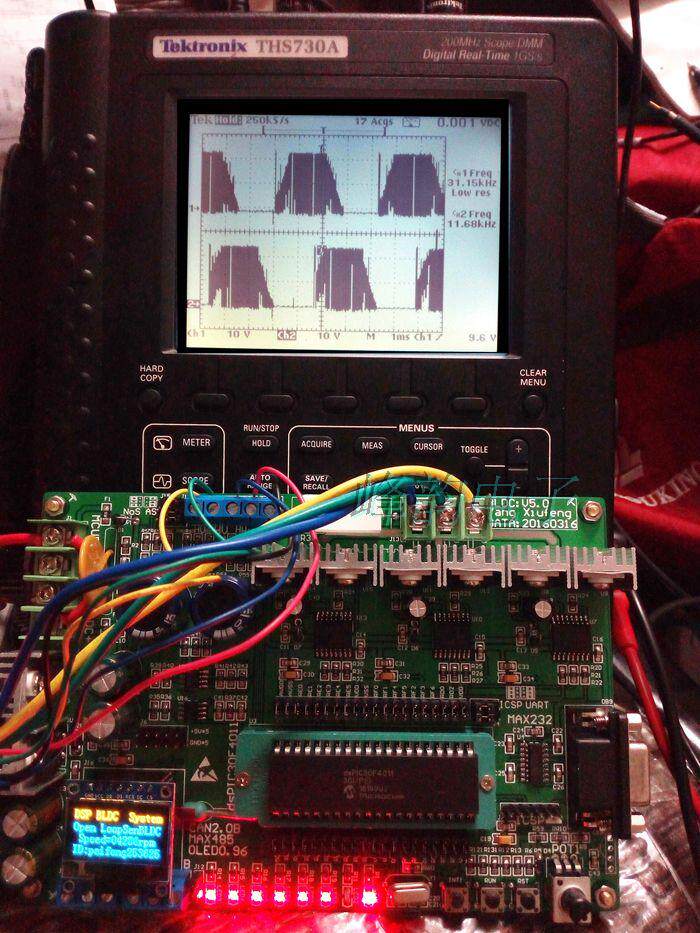

电机反电动势梯形波:

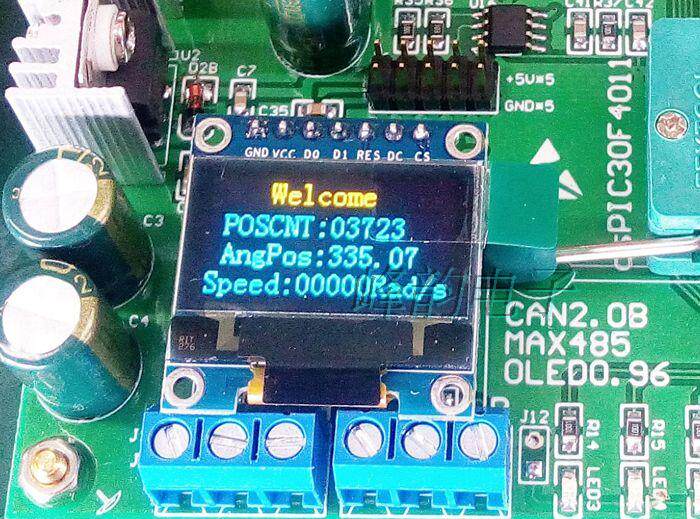

编码器接口演示:

开发板提供电路图,可以按照电路图实验 。 方便你作其他开发,少走弯路 。

开发板提供的例程,都有中文注释,方便你学习 。 板载例程基本上都是店主一个字母一个字母敲,一个代码一个代码调试出来的,代码精简 、 高效 、 尽量做到不留bug, 支持原创 。

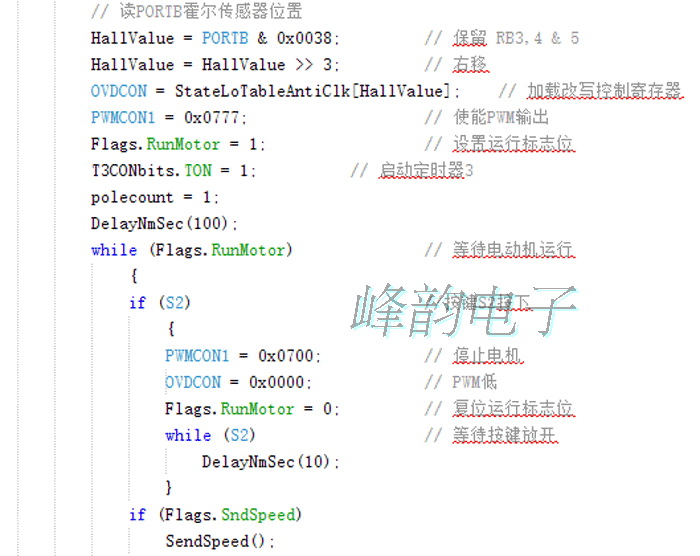

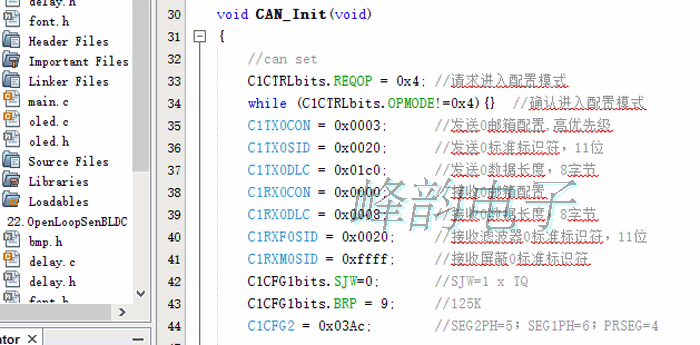

电机控制例程(部分截图):

(永磁同步电机) pmsm电机正弦波矢量控制例程:

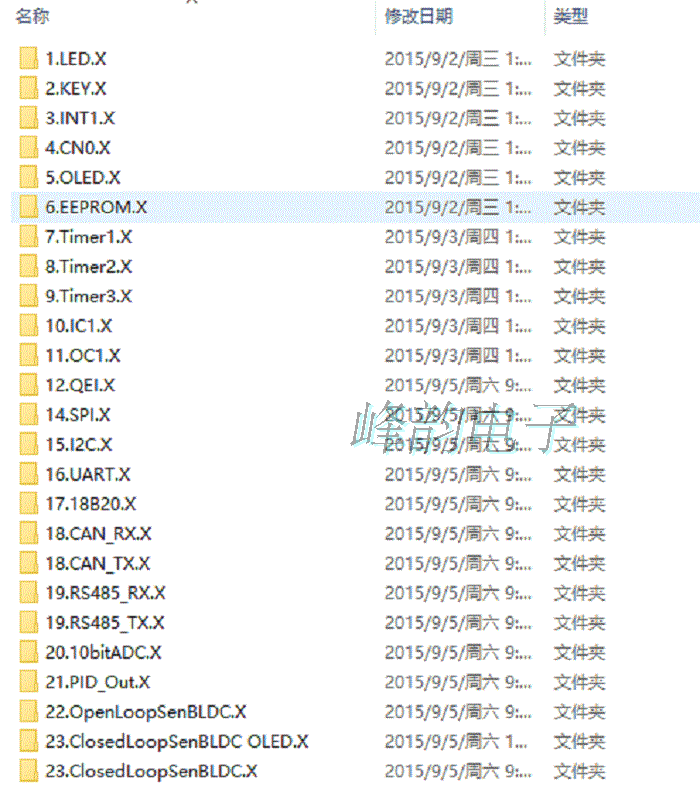

开发板例程例程(基础例程 、 pid温度控制例程 、 bldc电机有感无感控制例程等),后续不断更新中…

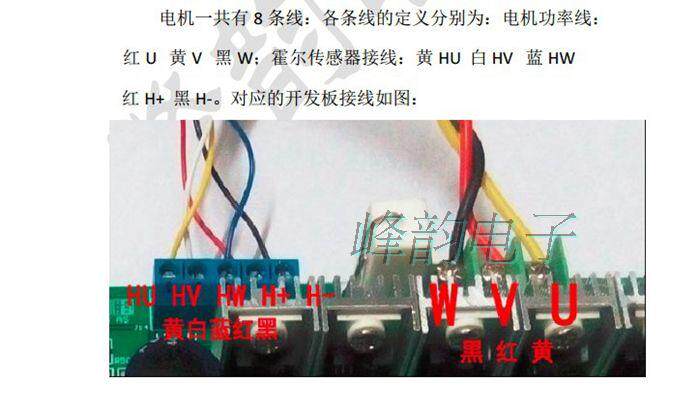

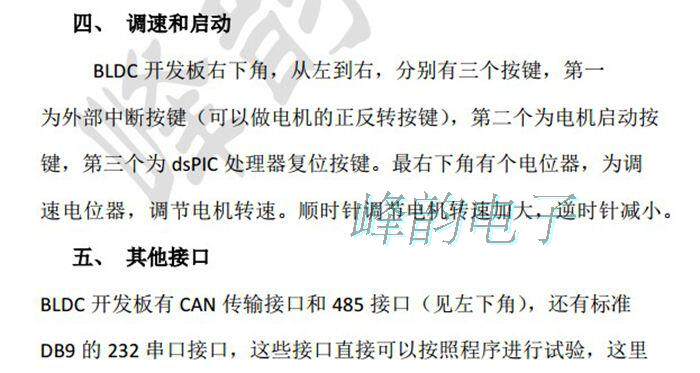

Bldc开发板教程:

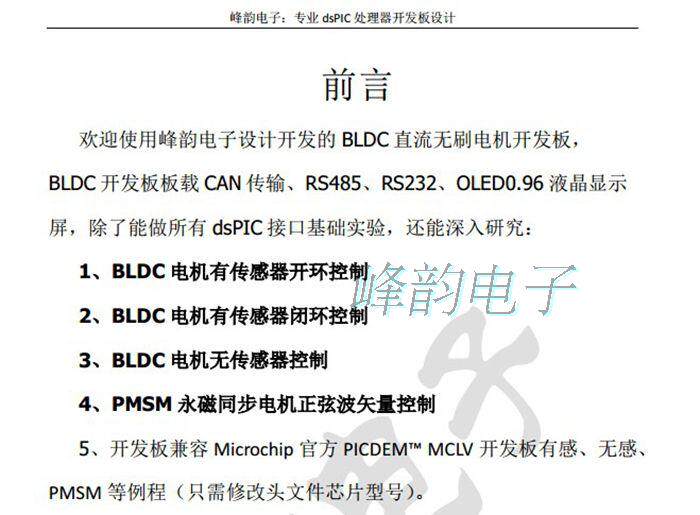

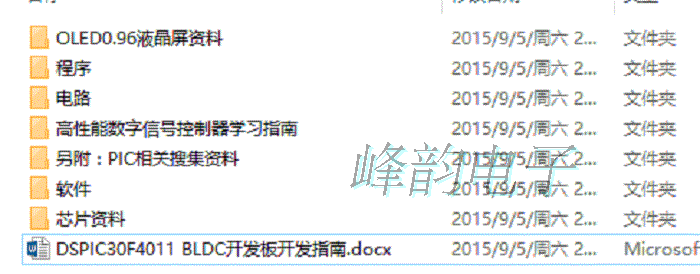

BLDC 开发板附带开发资料:

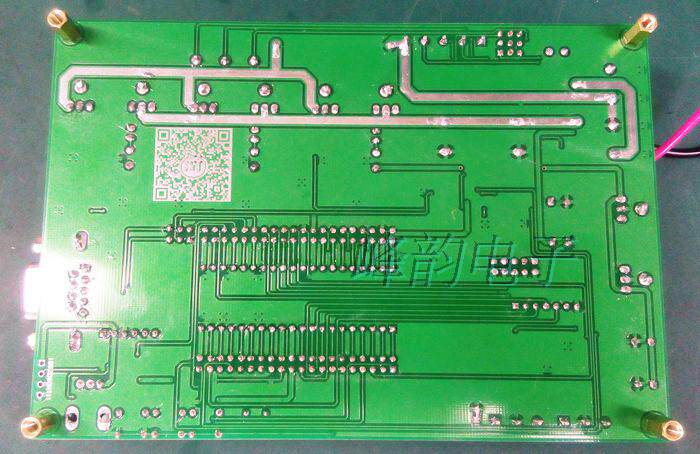

Ресурс Описание:

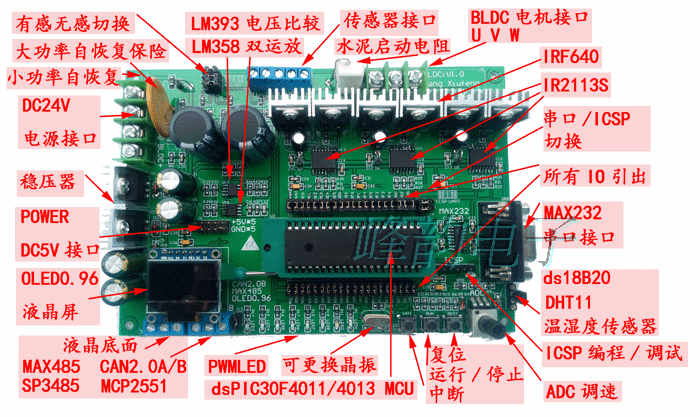

A. Плата разработки может быть протестирована датчиками и бессенсорной, если крышка короткого замыкания может быть отрегулирована, очень просто. B. Высокомощное страхование самовосстановления, защита вашего двигателя и платы развития; Низкое энергопотребление страхование самовосстановления, защита MCU и ПК. C. В источника питания схема компоновки является приемлемым, с алюминиевой крышкой, 50В/1000 мкФ большой конденсатор с алюминиевой крышкой, может обеспечить достаточную фильтрации, очень полезен для работы мотора. D, сравнение напряжения и управление работой, работа двигателя, напряжение, обнаружение точки нулевого перехода, защита от застревания и т. д., могут быть автоматически обнаружены. Е и инверторная часть используют IR2113S's лучший MOSFET для вождения в настоящее время. Вход постоянного тока 24 В, блок питания двигателя может быть разделен; Если напряжение двигателя выше DC24V, рекомендуется отделить источник питания. F, RS232 для контроля последовательного порта в режиме реального времени, мониторинг последовательного порта ПК, разработка ПК, Промышленный контроль очень превосходны. G. Вся панель разработки может быть извлечена отдельно, поэтому вы можете использовать любой IO для любого расширенного эксперимента и контроля. H, Бортовой интерфейс ds18b20 & amp;DHT11, чтобы облегчить контроль температуры и влажности окружающей среды в реальном времени. Я, АЦП интерфейс в дополнение к простому 10 битный аналого-цифрового преобразования, а также через АЦП порт, контроль скорости двигателя. J, сброс, запуск/остановка, прерывание, три кнопки для облегчения сброса и управления в реальном времени, эксперимент прерывания, эксперимент уведомления об изменении уровня, эксперимент ввода клавиш. K, сменный кристаллический осциллятор позволяет заменить 4-10 МГц кристаллический осциллятор для любых экспериментов. L, 40 pin DIP socket для облегчения замены IC, не беспокойтесь о повреждении IC. Можно вставить DsPIC30F4011 и 4013 (плата разработки по умолчанию предоставляет dsPIC30F4011-1/SP PDIP40). M, весь внешний светодиодный MCPWM, удобный для наблюдения за выходом PWM в режиме реального времени для управления работой двигателя. Интерфейс N и CAN2.0A/B использует чип MCP2551 (под ЖК-экраном). Он может проводить эксперименты с приемопередатчиком, может быть одномашинный, многомашинный Коммуникационный эксперимент, обеспечить рутинный, Промышленный контроль и так далее. O, интерфейс MAX485 с использованием чипа SP3485 (под покрытием ЖК-экрана), может быть 485 экспериментом приемопередатчика, очень полезен для промышленного управления, управления двигателем. P, OLED 0,96 'ЖК-экран, может отображать большинство экспериментов, может видеть работу двигателя, а также нулевое напряжение и т. д., может отображаться. В последнее время ЖК-экран OLED является относительно огнеупорным, часто продавая товары, вы знаете. Q и development board резерв 5 выходных портов DC5V, так что вы можете легко подключиться к другим экспериментам модуля без использования внешнего источника питания. R и регулятор в основном обеспечивают развитие платы управления электропитанием и инвертором управления электропитанием. Интерфейс S, ICSP позволяет выполнять сжигание и отладку KIT3, ICD3.
