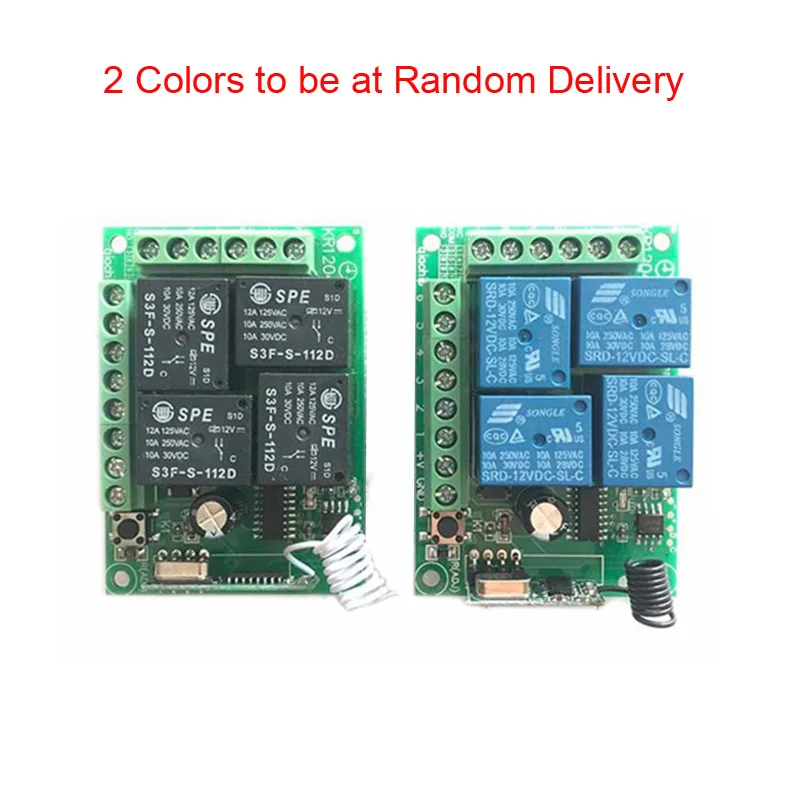

433 МГц DC 12 В 4 канальный универсальный беспроводной пульт дистанционного

---


433 МГц Универсальный беспроводной Радиочастотный пульт дистанционного управления KR1204 DC 12 В 4-Канальный Релейный Модуль приемника и 433 МГц 4 кнопки управления ler
*** Советы: если вы хотите, чтобы мы настроили режим работы, пожалуйста, оставьте сообщение на заказ ***
Продукт Применение зона
Дверь гаража с дистанционным управлением \ дверь дома с дистанционным управлением \ лампа с дистанционным управлением \ шторы с дистанционным управлением \ ворота с дистанционным управлением и другие устройства дистанционного управления


Технические данные

• Рабочая Напряжение: DC12V
• Входное напряжение: 1 В ~ 220 В
• Выходное напряжение: 1 В ~ 220 В
• Максимальная нагрузка: 2200 Вт
• Максимальный ток: 10A
• Потребляемый ток: 5mA
• Рабочая частота: 433 МГц
• Чувствительность приема:-104dBm
• Функция опции: Мгновенный/тумблер/защелкивающийся
• Режим модуляции: ASK
• Режим соответствия: Интеллектуальный код обучения
• Режим выхода: сухой контакт/выходное напряжение
• Основа: Да
• Рабочая температура: -30 ~ + 80

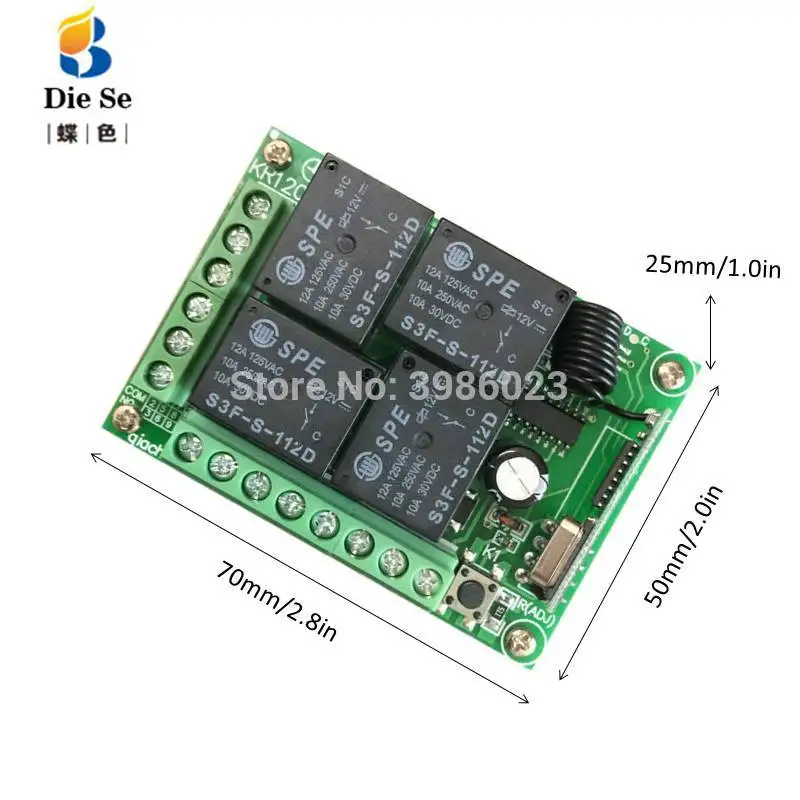

• Размер печатной платы: 68,2x48,2 (мм)

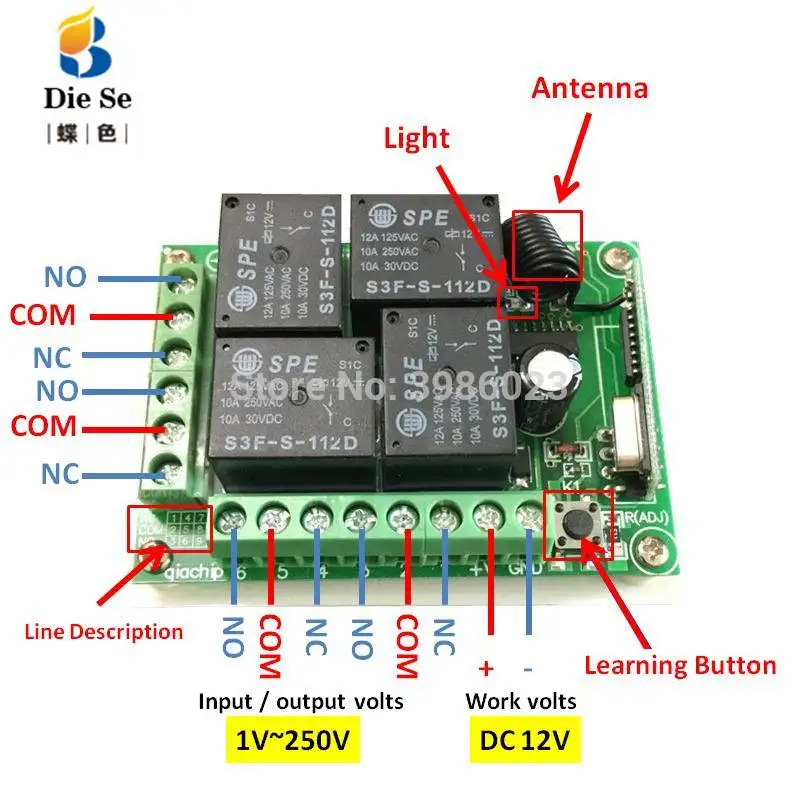

Pin-код функции:

• + V: положительный полюсный вход
• GND: вход отрицательного полюса

Реле 1/2/3/4

• 1. Нормальное закрытие реле (NC)
• 2. Общие Реле (COM)
• 3. Нормальное открытие реле (нет)

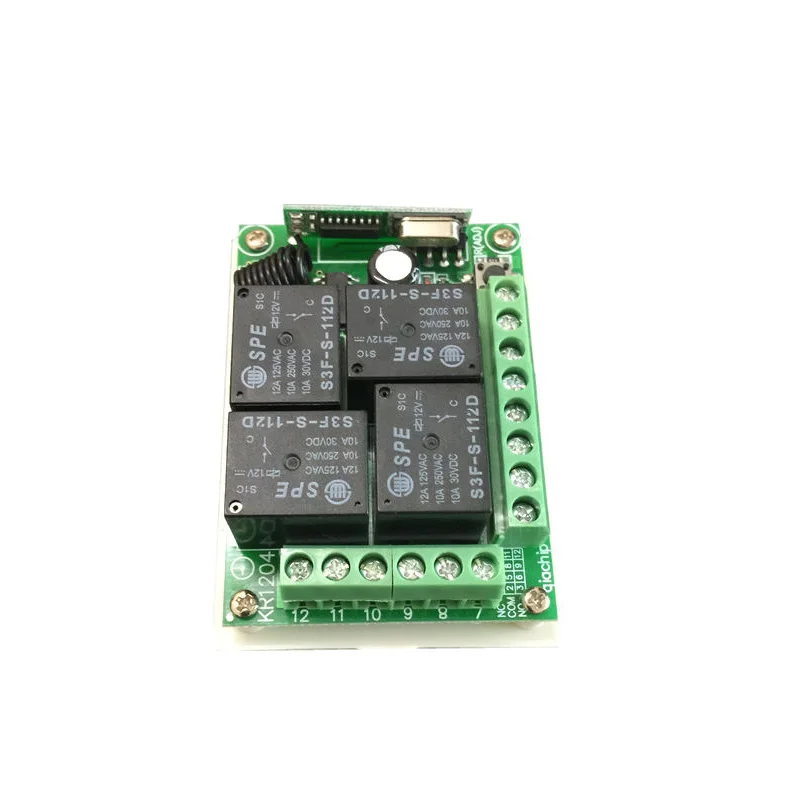

Продукты Дисплей

Советы:

Все наши продукты высокого качества!Если у вас есть другие потребности, пожалуйста, не стесняйтесь покупать их в нашем магазине.

Нажмите здесь, чтобы найти больше

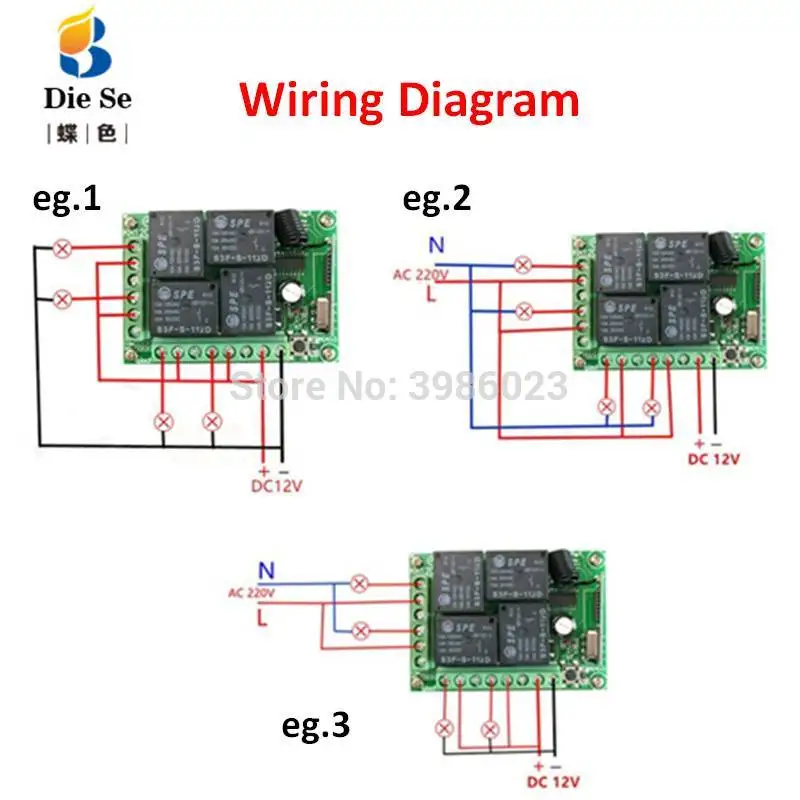

Схема подключения режимов Модуль переключателя приемника имеет 3 способа работы. Выходной сигнал имеет 2 уровня напряжения. Он определяется входом COM pin.


Примечания   1. Пожалуйста, не заряжайте работу, вы должны выключить питание и работать после тестирования и коррекции электричества. 2. Пожалуйста, немедленно измените батарею, когда напряжение пульта дистанционного управления недостаточное (когда напряжение батареи недостаточное, как правило, приближается передача) 3. Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных помех, электромагнитных поданных при использовании беспроводных радиочастотных продуктов, и избежать слишком короткого расстояния между пультом дистанционного управления и приемной платой. 4. Пожалуйста, избегайте ненормального использования продукта. Ненормальное использование уменьшит производительность продукта и срок службы, если серьезно это может повредить продукты и даже сделать опасность для вашего сейфа.


Режим работы

Вы можете сочетать пульт дистанционного управления с модулем переключателя приемника в 3 режимах.

• Дистанционный режим 1: Кратковременный режим

Пресс и удерживайтеОдна кнопка->На; Отпустите кнопку->OFF



• Дистанционный режим 2: ТумблерРежим

Нажмите одну кнопку->На; Нажмите на ту же кнопку снова->OFF



• Дистанционный режим 3: ФиксаторРежим

Нажмите одну кнопку «A»->На; Нажмите другую кнопку «B»->Выключено (другое реле включается для включения)



Настройка

-  Часть 1: Удалению существующих данныхО удаленном режиме

 Примечание:    Когда вы получаете наши продукты, он может быть установлен в одном удаленном режиме случайным образом, потому что каждый продукт получил тест, когда он может быть аранжирован для отправки. Поэтому, пожалуйста, удалите имеющиеся данные о    Удаленном режиме    Для первого применения.   Нажмите кнопку обучения наПриемник модуль автоматического включения света доска8 раз   , Существующие данные успешно удаляются.   После удаления данных весь пульт дистанционного управления больше не может работать.

  -  Часть 2: Настройка режима дистанционного управления

Дистанционный режим 1:Кратковременный режим

• Шаг 1

Нажмите и отпустите кнопку обучения наПлата приемникаОдин раз. Подождите немного, светодиодный индикатор выключится, указав, что вы ввели режим обучения.

• Шаг 2

Нажмите и отпустите одну кнопку на Пульт дистанционного управления Управление    Светодиодный индикатор на плате приемника включится, затем выключится, указав, что кнопка получена.   Подождите 3 секунды, светодиодный индикатор снова включится, указав, что система готова к использованию.



Дистанционный режим 2:   Режим переключения

• Шаг 1

Нажмите и отпустите кнопку обучения наПлата приемникаДважды. Подождите немного, светодиодный индикатор выключится, указав, что вы ввели режим обучения.

• Шаг 2

Нажмите и отпустите одну кнопкуНа Пульт дистанционного управления УправлениеСветодиодный индикатор на плате приемника включится, затем выключится,    Указание кнопки было изучено.   Подождите 3 секунды, светодиодный индикатор снова включится, указав, что система готова к использованию.

Режим дистанционного управления 3: БлокировкаРежим

• Шаг 1

Нажмите и отпустите кнопку обучения наПлата приемникаВ три раза. Подождите немного, светодиодный индикатор выключится, указав, что вы ввели режим обучения.

• Шаг 2

Нажмите и отпустите одну кнопку На Пульт дистанционного управления Управление,  Встроенный светодиодный индикатор будет мигать 5 раз, чтобы сообщить, что Настройка блокируемого режима прошла успешно.   Подождите 3 секунды, светодиодный индикатор снова включится, указав, что система готова к использованию.



Дополнительное пояснение:

Удаленные моторы можно комбинировать



2CH мгновенный + 2CH тумблер



Нажмите ing четыре раза кнопку обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор дистанционного управления информирует об успешной установке.





2CH мгновенный + 2CH защелкивающийся



Нажмите ing пять раз кнопку обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор дистанционного управления информирует об успешной установке.





2CH тумблер + 2CH защелкивающийся



Нажмите ing шесть раз кнопку обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую из кнопок дистанционного управления, три раза сигнальный светодиодный индикатор дистанционного управления информирует об успешной установке.



На странице сведений об изделиях доступно демонстрационное видео.     * Если вы не понимаете четко. Пожалуйста, отправьте нам сообщение. Мы сделаем все возможное, чтобы обслуживать каждого из наших клиентов. Наслаждайтесь покупками! *
