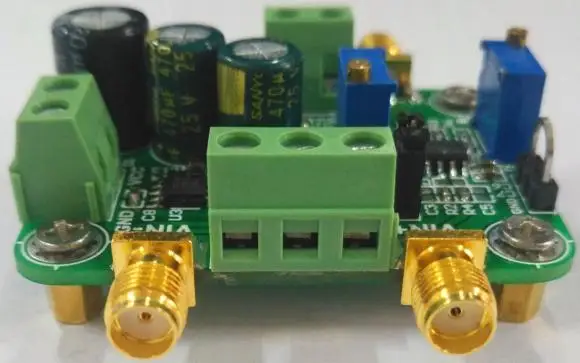

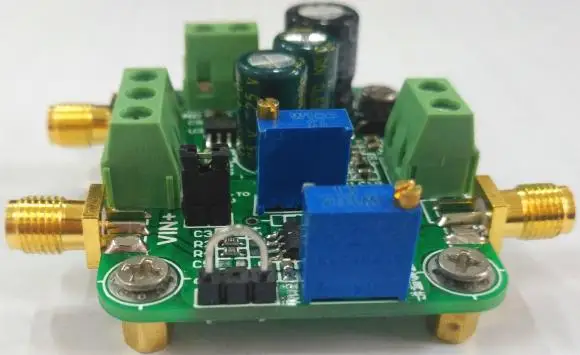

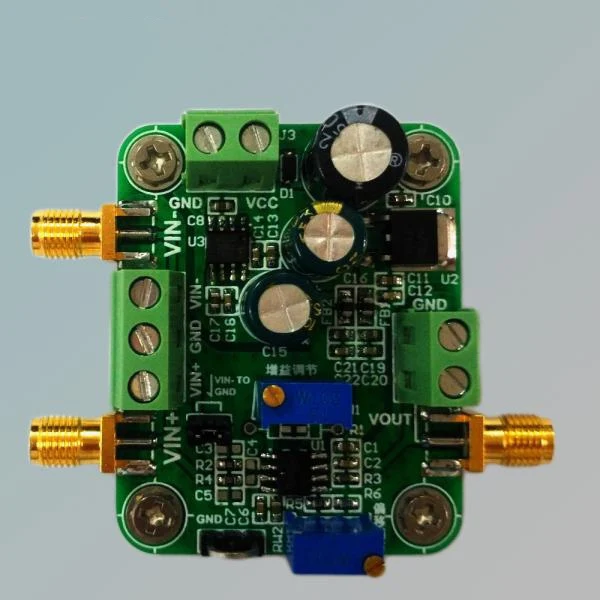

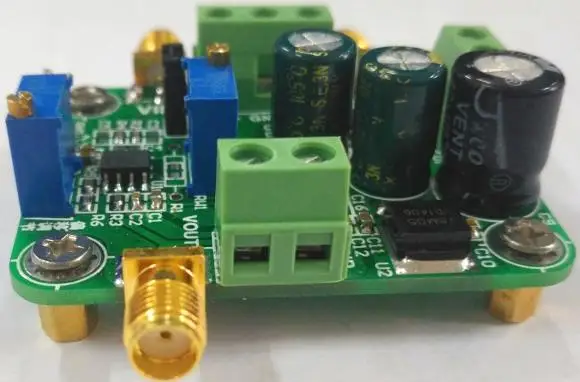

Усилитель напряжения милливольт/микровольт низкий уровень шума модуля AD620 одна

Усилитель напряжения милливольт/микровольт низкий уровень шума модуля AD620 одна

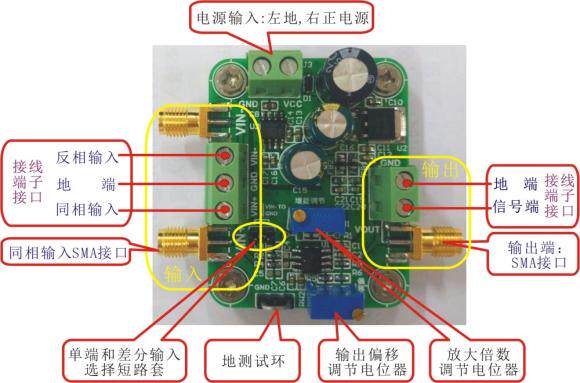

1 модуль введение   В AD620 представляет собой недорогой Высокоточный измерительный усилитель, который устанавливает получить через внешний резистор, с коэффициентом усиления в диапазоне от 1 до 10000. В то же время, AD620 имеет к особенностям относятся Высокая точность (максимальная нелинейности 40 мг), низкое напряжение смещения (максимум 50 мкм V) И низкий уровень смещения (максимальная 0,6 μ V / ℃), который является идеальным выбором для точного система сбора и обработки данных систем, таких как электронные весы и интерфейс датчика. Он также имеет характеристики низким уровнем шума, низкое напряжение входного тока смещения и низкая потребеление энергии, что делает его пригодным для малых сигналов (включая слабый сигнал) усиления и системы приложения.   Основные особенности модуля заключаются в следующем:   (1) - 3dB скорость нарастания: 800 кГц (g = 1), 500 кГц (g = 10), 80 кГц (g = 100). Обувь на толстой подошве из увеличение, при этом максимальная частота входного сигнала уменьшает постепенно.   (2) Коэффициент усиления (gain): 6-10000 раз; Коэффициент усиления вручную регулировать с помощью потенциометра на модуле и фиксированное сопротивление позиции предназначен для удобства в использовании.   (3) Вход и диапазон изменений выходного напряжения: Вход ± 50 мкм ~ ± 4V, выход может быть около ± 3,3 V   (4) источника питания: один источника питания, диапазон + 6В ~ + 30V. Модуль с система преобразования мощности, низкая пульсация эффективным способом доставки, который гарантирует выходного сигнала не трясётся.   (5) сам модуль имеет смещение DC схема регулировки, что удобно для выходного сигнала регулировки, как, например, регулировка входного сигнала со смещением в выходной сигнал без Офсетная печать, регулировки выходной сигнал только положительные сигнала и т. д.   (6) Интерфейс ввода/вывода: один терминальный блок, другая-SMA интерфейс.   (7) Подсоедините устройство к режим: одиночный режим входного сигнала или дифференциальный режим ввода, который выбирается в микросхема с защитой от короткого замыкания рукав на модуле облегчения переключения.   (8) Этот модуль конструкции основанием испытательное кольцо, что удобно для пользователей, чтобы проверить.     2 модуль интерфейса   Принципиальная схема каждого интерфейса модуля показано на рисунке. Схематическая схема интерфейса модуля Метод подключения интерфейса 3 модуля Модуль отладки соединение показано на рисунке ниже.
