Попросите своих друзей проверить товар перед подписанием товара и откажитесь незамедлительно подписывать любые вопросы. Мы не несем ответственность за потерю товара и физический ущерб после получения товара. Пожалуйста, будьте внимательны к друзьям, которые получают или получают товары. Если Экспресс-Доставка нормальная, мы будем равно хорошей доставке товара к вашим рукам, при этом нет потери товара и физического повреждения товара. Возьмите товар, как вы можете подписать получение, спасибо за понимание!

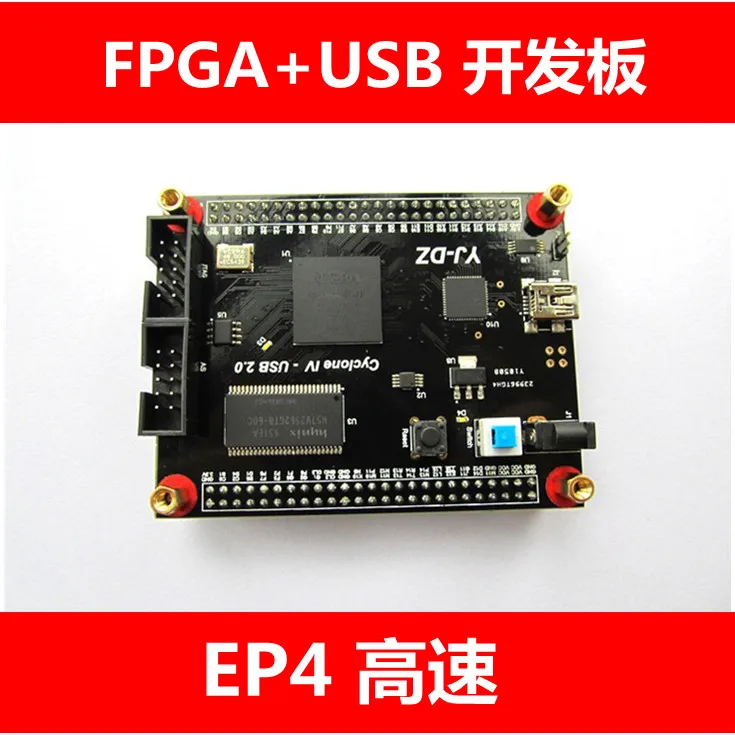

Тот же пунктЦиклон четырех поколенийМакетная платаНа полке, пожалуйста, проверьте:

Перед покупкой внимательно прочитайте следующее введение. Если вы не знаете внимательно, обратитесь в службу поддержки клиентов.

Напоминание:

1. Интерфейс нашей разработки FPGA + USB-платы представляет собой 2 места размером 1*40. Если вы хотите использовать расстояние 2,54 в качестве интерфейса расширения, вы можете купить коммутационную плату. 1*40 на каждой стороне макетной доски можно перенести на 2 2*10. Его можно удобно вставить в доску или непосредственно подключить к сиденью взвода 2*10 или рожкам 2*10.
Адрес транспортной доски:

Товар.----------------------

Друзья могут присоединиться к корзине с макетной платой.

2. Макетная платаДля каждого источника питания добавлен Полнолицевой фильтрующий конденсатор, и входная и выходная работа очень стабильна.Наши инженеры также потратили много времени на выяснение эксклюзивного кода для соединения между FPGA и USB (показано здесь в цикле проверки).Поэтому макетная плата очень выгодная!

3. Адрес загрузчика FPGA:

Товар. -------------------

Друзья могут присоединиться к корзине с макетной платой.

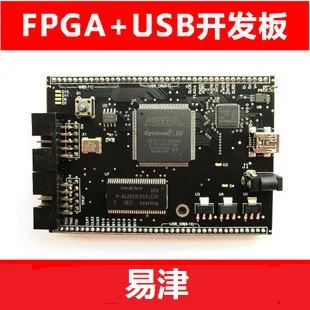

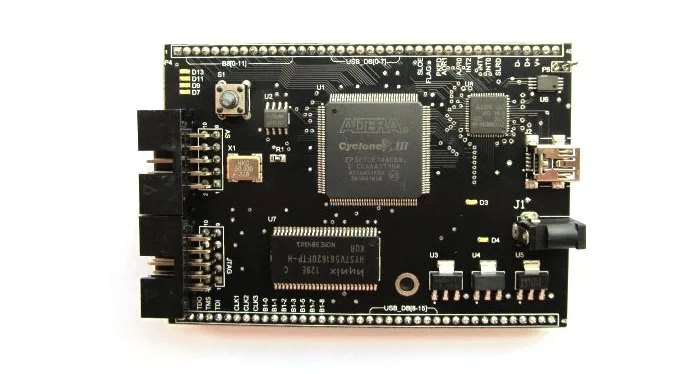

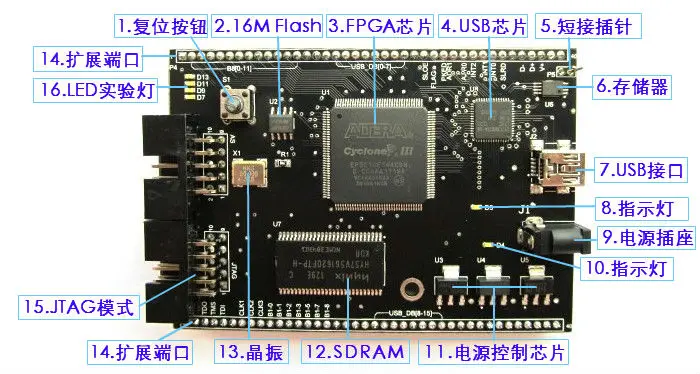

Разработка платыFPGA + USBСхема проектирования, использование основного чипаАльтераКомпанияЦиклон IIIСерияEP3C10E144Чип,USBПрименениеКипарисКорпоративныйUSB2.0Высокоскоростной чипCY7C68013A.

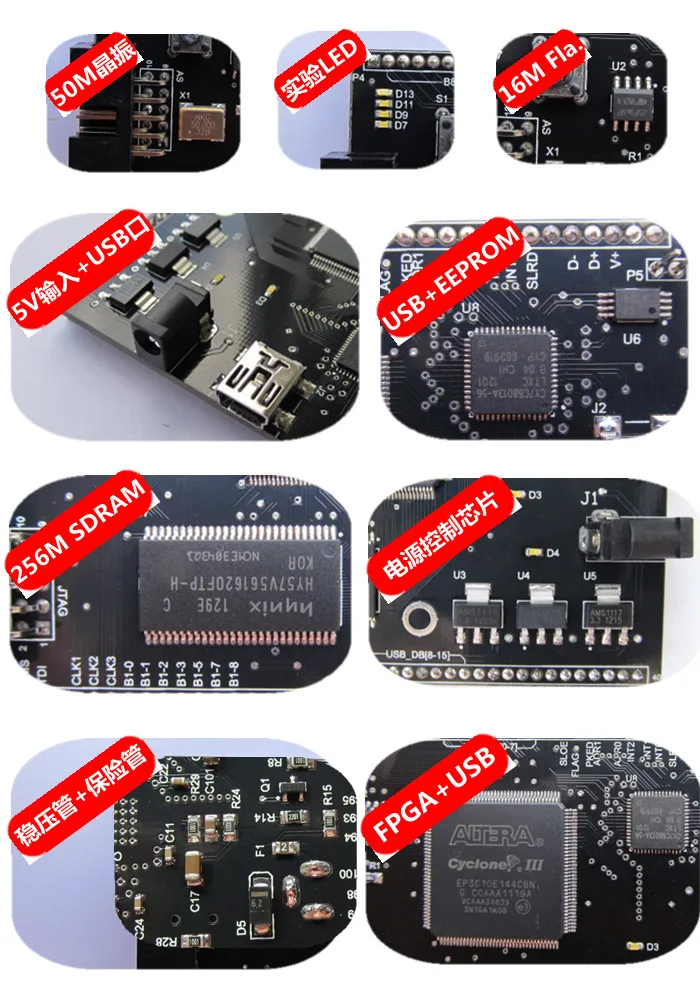

1. Кнопка сброса: сделатьПЛИССброс чипа.

2. M25P16:16 МбитСерийныйФлсахПамять.

3. EP3C10E144C8:

• 10320ИндивидуальныйЛес
• 414 кбитВнутрисрезОперативная память
• 2ИндивидуальныйПлл
• 23Индивидуальный18*18Множитель
• 10Глобальной часовой сети и46ИндивидуальныйОперативная память M9K
• Максимум95ИндивидуальныйIOПорт

4. CY7C68013A:Интеграция с одним чипомUSB 2Приемопередатчик и интеллектуальный механизм последовательного интерфейса(SIE)И улучшенный тип8051Микропроцессор.

5. Короткая Игла: сделатьUSBЧипы используют внутренние дескрипторы хранилища для перечисления.

6. AT24C64:USBМикросхема прошивки,2Линейный серийныйEEPROM64K (8192x8) бит.

7. USB мини-б:USBМиниВТип интерфейса, подключается к компьютеру.

8. ПЛИСИндикаторная лампа состояния чипа.

9. 5 ВРозетка питания.

10.5 ВСветильник индикатор питания.

11.Чип управления питанием.

12.256 Мбит SDRAMПамять.

13.50 МГцАктивный кварцевый генератор.

14.Внешний2,0Интерфейс расширенияВ том числе:

• 22ИглаПЛИСПорт
• 22ИглаПЛИСИUSBМультиплексированный порт
• 6ИглаUSBПорт
• 4ИглаПЛИСПорт отладки
• Другие источники питания иGNDПорт

15. JTAGИнтерфейс режима

16 дюймов. 4ИндивидуальныйСветодиодныйСветильник эксперимента.

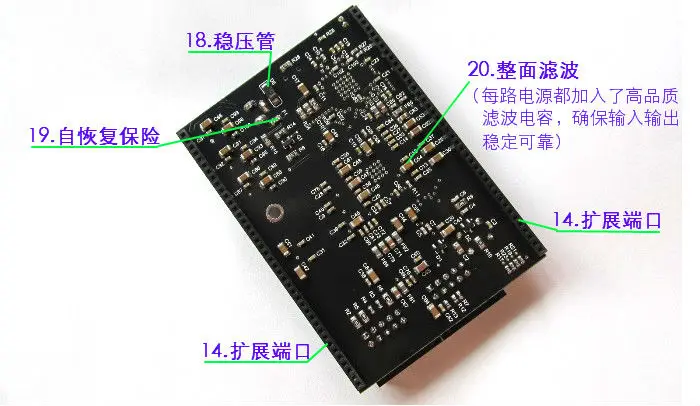

18. 6,2Регулятор питания.

19. 200 мАСамовосстанавливающийся предохранитель.

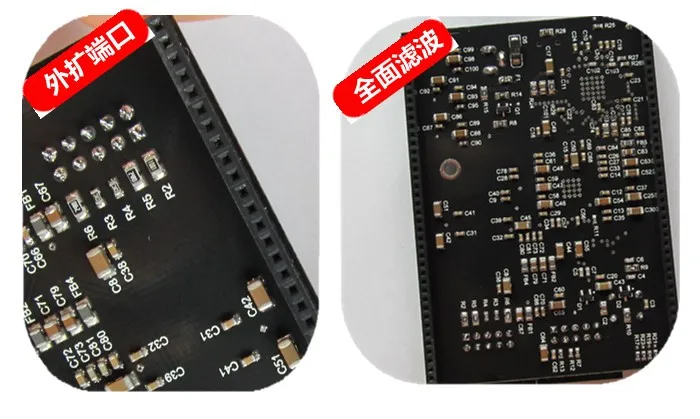

20. Каждый блок питания макетной платы оснащен высококачественным фильтрующим конденсатором, чтобы обеспечить стабильность и надежность входа и выхода.

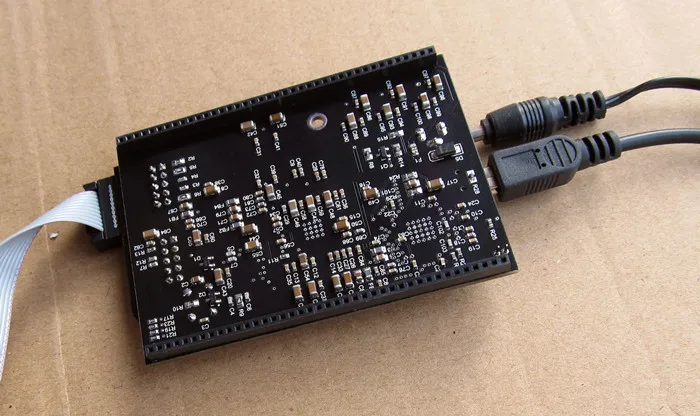

Обратно: каждый источник питания добавлен с высококачественным фильтрующим конденсатором для обеспечения стабильного и надежного входа и выхода.

Плата являетсяЧетыре слоя черного цветаПластина, машинная сварка.

Советы о дружбеПосле получения макетной платы, пожалуйстаНеобходимоВо-первых, согласно следующим шагам для тестирования, в противном случае неправильная установка приведет к сгоранию чипа FPGA или USB-чипа, подробное содержание мы также будем напечатаны в письменном виде с макетной платой и отправлены покупателю, пожалуйста, покупайте домашние работы, чтобы обратить внимание!

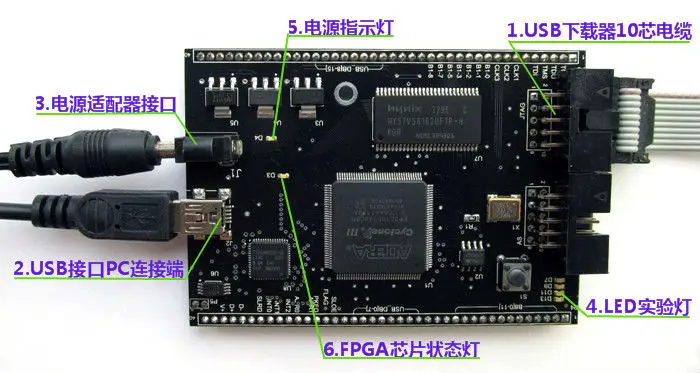

Внимание к подключению макетной платы:

Один.USBЗагрузчик10При отключении основной последовательный порт должен подключаться к макетной плате.USBПожалуйста, обратите внимание на подключение до подключения адаптера питания.

2.Подключите интерфейс адаптера питания, индикатор питания загорится, если нет, проверьте, плотно ли Вилка питания. Перед отправкой мы строго проверим макетную плату и напишем программу тестирования. При правильном подключении подключается питание.СветодиодныйОгни будут мигать попеременно,ДоказатьПЛИСРаботает нормально.(Обращаем Ваше внимание, что последовательность проводки первого шага установлена неправильно, что может легко привести к сгоранию микросхем.)

3. ВWindows XPВ системе Откройте CD-ROM с макетной платой№ 1УстановкаEZ_USBИнструмент разработкиEz_usb_fx2lp_development_kit.com. По завершении установки Откройте в каталоге тестовых программЦибулкфайлЕсли не установленVC2008Его необходимо установитьVC2008Компонент времени выполненияКредист. ОставайтесьВыбор устройстваПри подборе оборудования эксперимент используется только.USBКонечная точка2И6. ЩелчокСтартТест цикла, красная коробка показывает успех6256Пакет. ДоказатьUSBПравильно Читайте и пишите данные. Для получения подробной информации, пожалуйста, проверьтеРуководство по развитию.

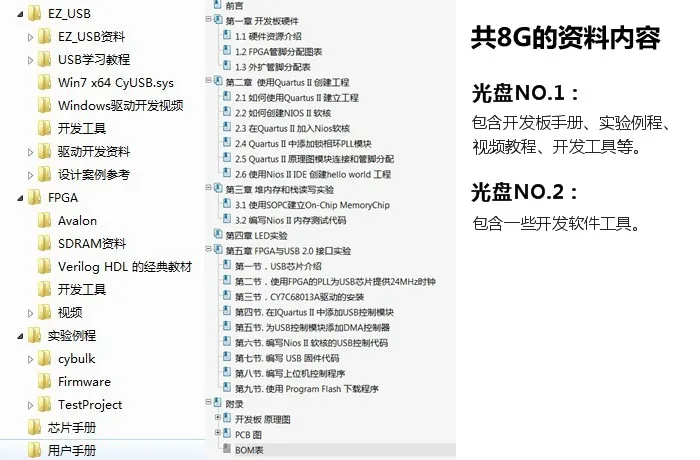

4.CD-ROM на макетной плате№ 1Можно найти руководство по макетной плате, включая описание оборудования, простой эксперимент, схему макетной платы,Печатная платаГрафическая суммаБомНа стол.

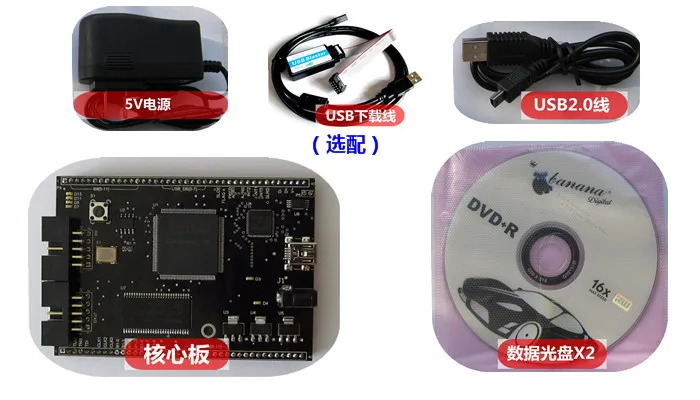

CD-ROM входит в комплект8 гМного информации, кроме насОригиналПомимо ручных программ, мы также собрали большое количество бумаг, программ, видео и так далее в Интернете.

Нижний

Несущая ссылка: I ----------------

Внимание, пожалуйста:Загрузчик не является обязательным. Друзья могут присоединиться к корзине с макетной платой.

Внимание: Наша макетная плата на этапе отладки продукции проходит длительный период тестирования производительности, прежде чем инспекторы доставки будут также неоднократно подтверждать, абсолютно никаких проблем! После того, как родственники получили товар,Обязательно пройдите проверку целостности оборудования строго в соответствии с этапами проверки установки в течение 24 часов с момента получения.Если у вас есть какие-либо вопросы, пожалуйста, немедленно свяжитесь со службой поддержки клиентов, свяжитесь по телефону: 13821008868, в течение 24 часов, мы предоставим каждому другу-клиенту шанс вернуть!Однако вы потеряете возможность напрямую войти в процесс ремонта.

(1)Запишите код загрузки на FPGA и USB.2.Войти в системуЧерез 24 часа.(3)FPGA и USB-чипы повреждены.(4)Разборка.5Царапины, пятна, Поврежденные упаковки, столкновения и т. Д.

Процесс ремонта: макетная плата гарантия на полгода. FPGA и USB-чипы являются уязвимыми частями и не входят в сферу гарантии, но мы можем заменить их по себестоимости. Покупатель оплачивает возврат груза в течение гарантийного срока.
