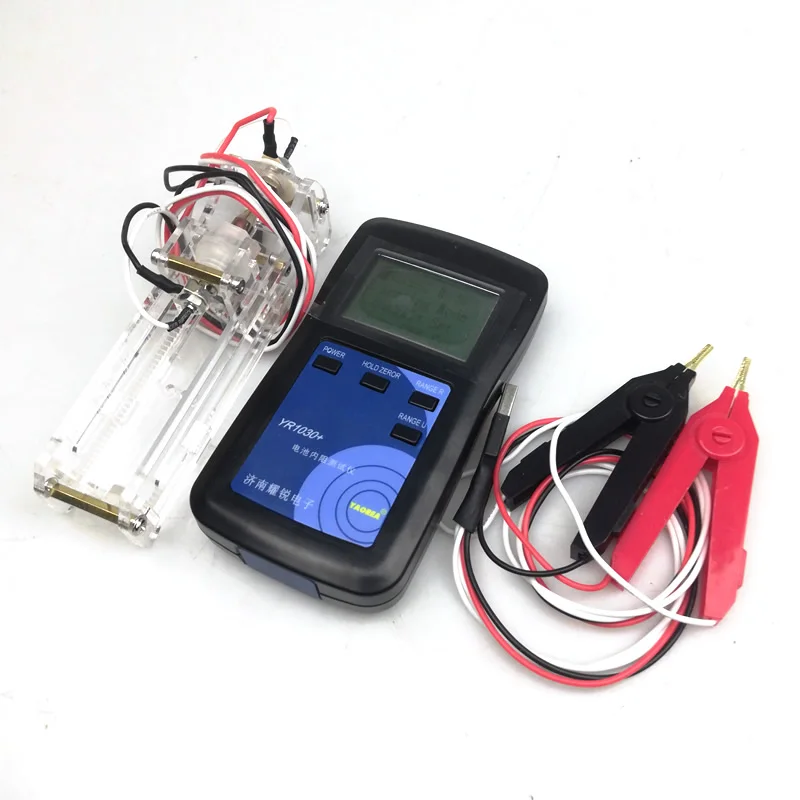

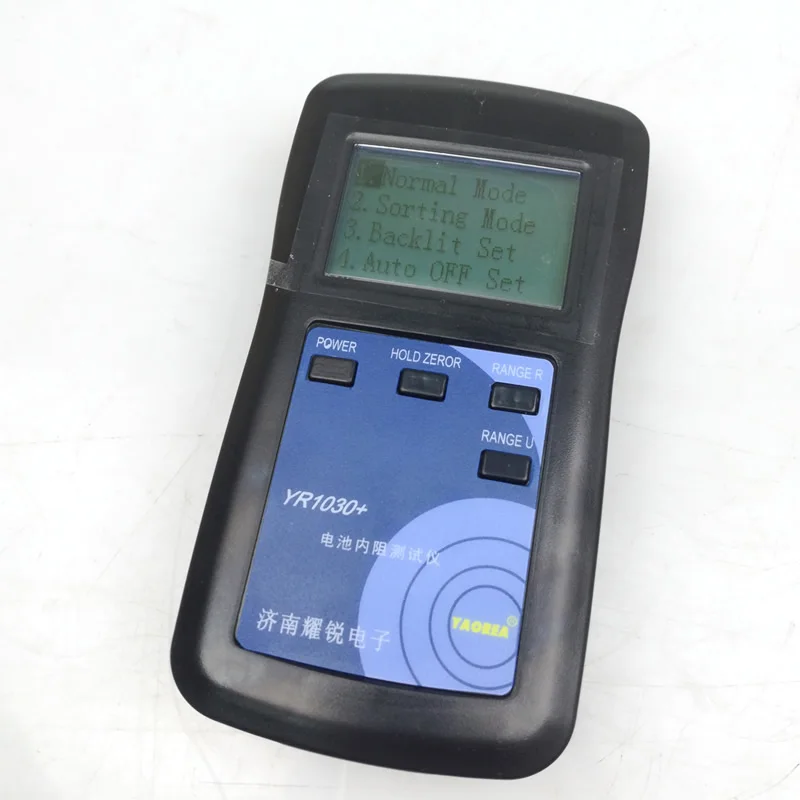

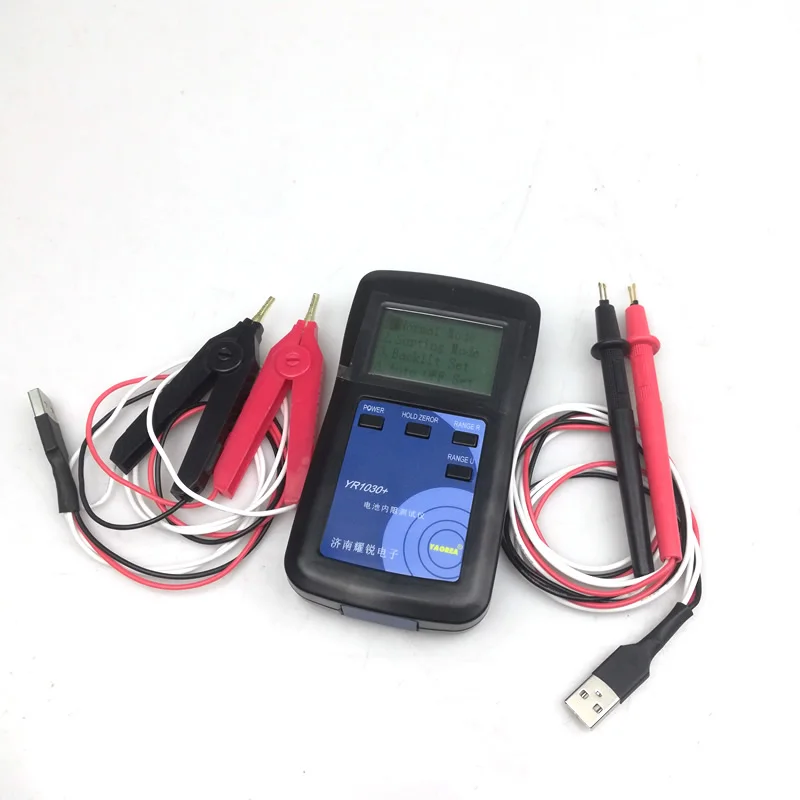

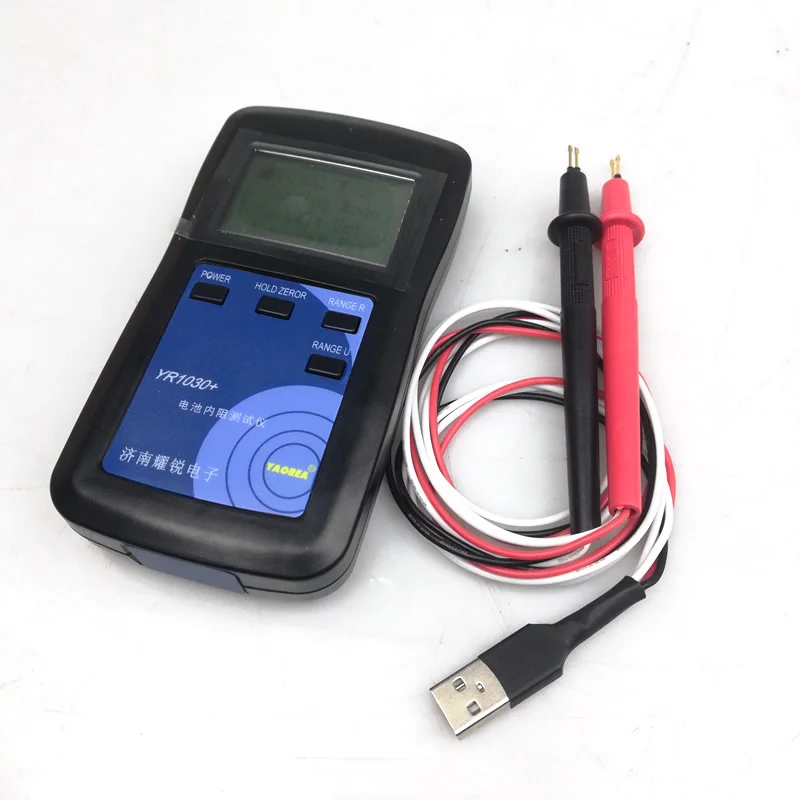

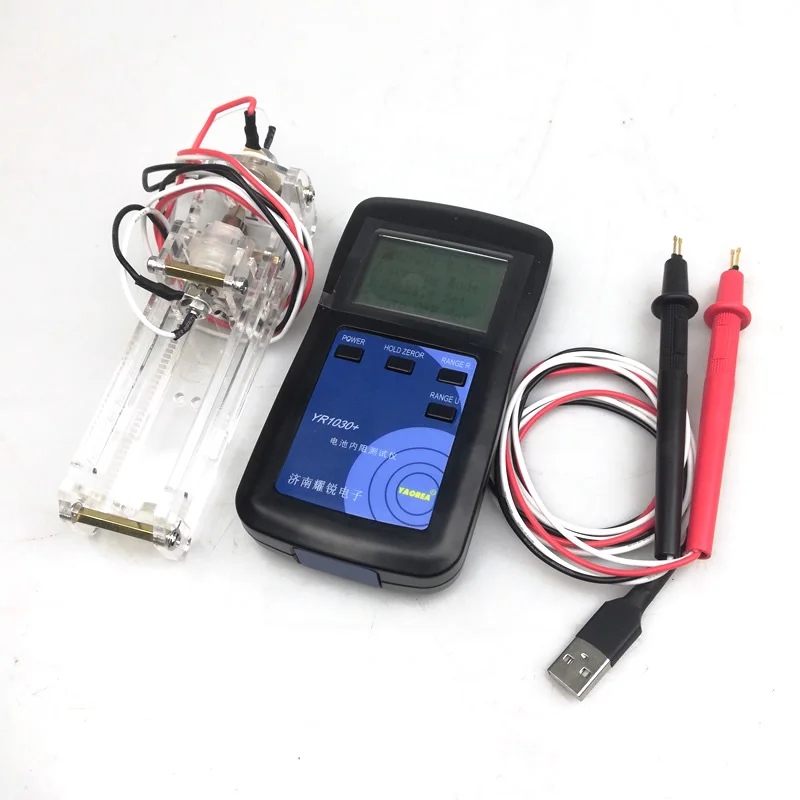

YR1030 инструкции по эксплуатации (V1.21 _ 2017.12.3) 1. Примечание: 1 не входное напряжение постоянного тока более 28 В. Не входное напряжение переменного тока 2 для измерения внутреннего сопротивления 5 миллиом или меньше. Нажмите и удерживайте кнопку OK, пока ZR не включится, чтобы повысить точность небольшого внутреннего сопротивления. 2. Мощность: Используйте блок питания 5 В, интерфейс micro USB (зарядное устройство для мобильного телефона). 3. Кнопка питания: кнопка питания. Нажмите на интерфейс измерения, чтобы войти в интерфейс выключения. Короткое нажатие, чтобы войти в меню. 4. Кнопка удерживания: короткое нажатие для отображения управления переключателем блокировки. Удерживайте кнопку управления переключателем режима ZR. Настройки меню сохранены. 5. Клавиша RANGE R: клавиша управления диапазоном сопротивления. МЕНЮ вверх или добавить управление. 6. Диапазон U ключ: клавиша управления диапазоном напряжения. Меню перемещается вниз или вниз. 7. Использование тестовой линии Kelvin plus: при измерении батареи зажим должен быть открыт. Не должно быть прямого контакта между двумя металлическими частями каждого зажима. Он должен быть в хорошем контакте с электродом батареи. В противном случае, он не может быть измерен стабильно и точно. 8,18650 использование рамы аккумулятора: во-первых, в соответствии с длиной аккумулятора, выровняйте задний край подвижного кронштейна с шкалой длины и сжмите отрицательный контакт с батареей. Положительные и отрицательные электроды не должны быть подвержены воздействию средней желтой тонкой иглы, в противном случае измерение не может быть выполнено стабильно и точно. 9. Использование измерительной линии зонда: нажмите зонд с положительными и отрицательными электродами вертикальной батареи, чтобы сделать зонд усадкой части, и пусть оба зонда свяжутся с батареей независимо. Убедитесь, что положительные и отрицательные поверхности батареи чисты, в противном случае контакт не будет стабильным и точным. YR1030 раствор Краткое описание общих проблем: Измерение небольшого внутреннего сопротивления и способ использования режима ZR для больших батарей: 1. Спросить, как настроить YR1030 zero? Два Кельвина зажимов коротковаты с сопротивлением 0,xx миллиом О: Смотрите руководство для нулевой регулировки. Тестовая линия коротко замыкается непосредственно с помощью проводки. Порядок укладки красный, черный, белый и белый, а затем режим ZR включен. Возможно, что тестовая линия зонда должна быть в контакте с той же металлической поверхностью. Минимальное значение обычно не нулевое, но не влияет на точность измерения. Не нужно ничего делать. Нажмите и удерживайте нажатие в любое время, пока ZR не отобразится, чтобы начать обнуление. Это обнуление не такое, как обычно. При измерении небольшой нагрузки результат эквивалентен нулю. Поэтому нет необходимости коротать тестовую линию для достижения эффекта нулевой регулировки. Например, измеряется внутреннее сопротивление 0,50 миллиом, 0,75 миллиом может использоваться без ZR, а 0,50 миллиом отображается после ZR. Этот процесс не требует сокращения ручки до нуля. Для очень небольшого внутреннего сопротивления, например, 0,05 миллиом или даже короткого замыкания 0,00 миллиом, может быть минимальное остаточное значение 0,0x миллиом. Это значение оказывает большое влияние на внутреннее сопротивление (например, более 0,1 миллиом). Маленький. Не Вычтите, иначе это повлияет на результат. 2. Когда используется нулевая Регулировка? Какой стандарт? О: если внутреннее сопротивление меньше 5 миллиом, нажмите и удерживайте, чтобы отобразить ZR. ZR может быть более точным. Использование ZR выше 5 миллиом не может быть таким важным, как использование ZR. Когда разница относительно велика, значение измерения ZR является точным, потому что измерение на ZR является результатом после нулевой регулировки. 3. Может ли YR1030 измерить большой литиевый фосфатный аккумулятор железа? О: Да. При температуре ниже 28 в может быть измерена батарея с внутренним сопротивлением 0,3-0,5 миллиом или более. Для небольшого внутреннего сопротивления 5 миллиом или меньше, функция ZR позволяет повысить точность. 4. В режиме ZR измеряется 5 миллиом. Внутреннее сопротивление батареи 12,5 миллиом, измеренное в нормальном режиме, очень отличается. Почему? О: в случае, если тестовая линия витой пары не разблокирована, если разница между ZR и non-ZR внутреннего сопротивления батареи настолько велика, можно рассмотреть возможность внутреннего повреждения. 5. Не можете измерить внутреннее сопротивление ниже 0,3 миллиом? О: использовать режим ZR. Невозможно измерить, и ошибка чтения велика. Например, погрешность 1 миллиом плюс или минус 0,03 миллиом, если погрешность 0,2 миллиом плюс или минус 0,05 миллиом, рекомендуется быть 0,3 миллиом или более. На самом деле, измерение 0,05 миллиом иногда является очень точным, но неуверенность сделает ссылку бесполезной. 6. Пожалуйста, измерьте внутреннее сопротивление аккумулятора 18650, полностью заряженный или не полный О: это то же самое для внутреннего счетчика сопротивления. Аккумулятор 0 В может также измерять внутреннее сопротивление. Для аккумулятора, если это новый аккумулятор, он будет полностью заряжен и протестирован. Старая батарея разряжается после разрядки питания. Однако при нормальных условиях внутреннее сопротивление немного меняется. 7. Измеряет ли прибор положительные и отрицательные полюсы при измерении? Будет ли он поврежден, если он будет обращен вспять? О: нет никакого воздействия на обратную сторону, независимо от положительных и отрицательных. Если он не превышает 28 В. 8. Цифры меняются очень быстро и неточны. О: причина сбоя не стабильна, тестовая линия находится в плохом контакте с батареей, есть сильные помехи вокруг или аккумулятор заряжается и разряжается. При нормальном использовании нет прыжков. 9. Проверка одной из нескольких серий электрических транспортных средств. Необходимо ли взять линию батареи для измерения? Или измерить можно напрямую? О: если он не находится в режиме запуска или зарядки, вы можете непосредственно проверить один из них. 10. Могу ли я измерить аккумулятор? О: если общее измеренное напряжение составляет менее 28 В. Однако сопротивление соединительной линии между батареями часто больше, чем внутреннее сопротивление батареи, поэтому измерение серии не может точно измерить внутреннее сопротивление. Лучше всего измерять аккумуляторы напрямую. 11. Могу ли я измерить емкость? О: при измерении ёмкости он показывает эквивалентную емкостную реакцию при 1 кГц. Он может быть преобразован формулой Zc = 1/(2*3,14*1 кГц * C). Измеренное значение в режиме ZR-это внутреннее сопротивление приблизительного конденсатора. 12. Каковы преимущества YR1030? О: самое главное, что YR1030-это 4-проводное измерение, которое позволяет избежать сопротивления тестовых проводов и контактного сопротивления с батареей. Это делает значение измерения yr1030 стабильным от 0,48 до 0,52 миллиом при измерении до 0,5 миллиом (обычно достижимо, эта точность измерения на самом деле выше номинальной точности). Кроме того, скорость измерения может быть стабилизирована за 2-3 секунды в автоматическом диапазоне и за 1-2 секунды в фиксированном диапазоне. Другие имеют некоторые дополнительные функции. Например:Возьмите примеры измерения литиевой батареи. При измерении выберите 0,2 Ом, зонд контактирует с положительными и отрицательными клеммами аккумулятора, и будет отображаться стабильное считывание. Перезаряжаемая батарея должна быть полностью заряжена перед измерением внутреннего сопротивления, и получено самое стабильное внутреннее сопротивление. Корреляция между внутренним сопротивлением и другими параметрами объяснена в следующих случаях:1. Тот же аккумулятор 18650 будет постепенно терять емкость во время использования, делая емкость меньше и меньше, а внутреннее сопротивление становится все выше и выше.2. после того, как аккумулятор того же 18650 полностью заряжен, внутреннее сопротивление достигает самого стабильного и почти минимального уровня 4,2 В, и напряжение падает во время использования, и внутреннее сопротивление будет слегка расти.3. Для аккумулятора с одинаковым объемом 18650. Чем больше внутреннее сопротивление, тем больше емкость. Из-за ограничения объема, увеличение параметра емкости требует ущерба для внутреннего параметра сопротивления.4. Для батарей той же емкости, чем меньше внутреннее сопротивление, тем лучше, что указывает на то, что чем больше ток разряда может выдержать.5. тот же тип батареи не ограничен другими факторами, чем больше емкость, тем меньше внутреннее сопротивление, потому что толщина плиты и количество электролита больше, поэтому внутреннее сопротивление меньше.6. Когда напряжение, емкость и объем одинаковые, чем больше номер C, тем меньше внутреннее сопротивление. Только небольшое внутреннее сопротивление может иметь большую емкость разряда.7. Внутреннее сопротивление того же аккумулятора зависит от температуры. Чем выше температура, тем меньше внутреннее сопротивление и чем старше батарея, тем чувствительнее она.Свинцово-кислотная батарея аналогична литиевой батарее:1. Чем больше Спецификация емкости при том же напряжении, тем больше внутреннее сопротивление будет значительно меньше.2. Для того же объема и емкости аккумулятора, чем меньше внутреннее сопротивление, тем выше разрядная способность на C и выше емкость высокого C числа разряда. 3. Одна и та же емкость аккумулятора, протестированная на различных скоростях разряда, также будет иметь разное внутреннее сопротивление. Например, внутреннее сопротивление батареи 12Ah в течение 2 часов меньше, чем внутреннее сопротивление батареи в течение 12 часов. Ситуация с дешевыми сухими батареями:1. Внутреннее сопротивление, как правило, высокое. Например, лучшее внутреннее сопротивление батареи AA No. 5 составляет более 100 миллиом, а лучшая квадратная батарея 9 В-более 8 Ом. Чем хуже качество, тем выше внутреннее сопротивление.2. Внутреннее сопротивление, очевидно, положительно коррелирует с оставшейся мощностью. Например, батарея AA 5 имеет полное внутреннее сопротивление 100 миллиом, а внутреннее сопротивление может достигать 500 миллиом.Щелочные батареи похожи на сухие батареи, за исключением того, что внутреннее сопротивление намного меньше. Аккумуляторы на кнопках также похожи на сухие батареи. Внутренний список сопротивления батареи имеет тип большой емкости и только для справки. 10 часов заряда батареи внутреннее сопротивление, 2 часа заряда батареи составляет около 62% ~ 70% от стоимости таблицы 20-часовая батарея примерно в 1,4-1,5 раза больше значения в таблице.
