Солнечная литиевая свинцово кислотная батарея 18В зарядный Модуль BQ24650 MPPT 5A kill

Солнечная литиевая свинцово кислотная батарея 18В зарядный Модуль BQ24650 MPPT 5A kill

В настоящее время поставляется для последней версии V3, патча AOSMD высокомощная трубка, потенциометр для пластырей, задняя часть большой площади рассеивания тепла из меди, без заметных паяльных соединений, Лучшая производительность, более удобная паста теплоотвода!

Не приходите/не можете настроиться на MPPT/друзей без основных электрических знаний, советуем не покупать, покупать, чтобы тратить деньги. Гарантия на этот модуль отсутствует, и обычное производство видео доступно только.

Новая версия солнечного MPPT зарядного модуля, сильный второй CN3722, импортированный IC крупного рогатого скота!
Входной идеальный диод Анти-рефлюкс (3722 серия Schottky Анти-рефлюкс)
Двойной n MOS синхронный выпрямитель (3722 Одноместный Pmos Schottky ВЫПРЯМИТЕЛЬ Шаг вниз)
600 кГц более высокая частота (3722 300 K, потеря)
Солнечное Входное анти обратное соединение (счетчик 3722 должен гореть)
4 клеммы, 2 положительных и отрицательных солнечных элемента, 2 положительных и отрицательных батареи, плата несет двойной цвет зарядки индикация LED
Рекомендуется с подходящим объемом теплоотвода.2 ломтикаТеплопроводящий клей вспомогательное охлаждение
Если вам нужна схема, сделанная CN3722, пожалуйста, нажмите здесь, чтобы купить.
Этот модуль может обеспечить среднюю услугу инкапсуляции алюминиевых корпусов.

Характеристики цепи:
Максимальное отслеживание точки мощности солнечных элементовВыходной ток больше, чем ток солнечной панели, действительно ультра-высокая эффективность MPPT, поддержка солнечных панелей в пределах 5-22 в, 80 Вт (если требуется больше тока для зарядки каждой солнечной панели с этим модулем, рекомендуется)
Может произвольно регулировать выходное напряжение.CC-CW автоматическое управление (может поддерживать одно или несколько литиевых батарей или литий-железо-фосфат или свинцово-кислотные батареи, высокомощный светодиод и т. д.)
Входной диод идеальный диод Анти-рефлюксНебольшие потери
Синхронное выпрямление понижающей цепиВысокая эффективность и низкая температура.
Полное управление зарядкой аккумулятораОн полон остановки зарядки, и он не скатывается. Это эффективно предотвращает высыхание электролита.
Положительное и отрицательное 0.5% высокоточное отключенное напряжение
Максимальная поддержка солнечной энергии: 80 Вт
Частота переключения ШИМ600 кГц, высокая частота, низкое сопротивление и высокая эффективность.
Постоянный ток зарядный ток устанавливается внешним резистором.(Предустановка 5000ма)
• Зарядка для глубоких разрядных батарей.
Двойная индикация состояния зарядки и конечного состояния зарядки.(Зарядка красного света/полный свет/без света, без аккумулятора или без входа)
Функция мягкого пуска
Защита от перенапряжения батареи
Когда Солнечная энергия не используется, она также служит адаптером для ноутбука 9-22 в.Одна вещь использует больше.
7 большой объем Мурата фильтр конденсатор MLCC, SUMIDA медная лента индукторБолее стабильный и более текущий выход.

Параметры продукта:
Объем:49 мм * 24 мм * 10 мм, 11 г, супер тонкий, супер маленький, без давления в солнечном блоке управления.
Входное напряжение:5-22 в (абсолютное максимальное значение 26 в) рекомендуется быть ниже 20 в. Вход должен быть больше, чем выходное напряжение.
Выходное напряжение:4,2 В-22 в положительная и отрицательная 0.5% точная регулировка потенциометра, может только шаг вниз, выход должен быть ниже, чем вход.
Выходной ток:По умолчанию 5A может приобрести более 16 настраиваемых 2A, 2.5A, 4A, 5A и 8A одновременно.
Предзарядный ток:По умолчанию 0.5A, 0,1 раз выходной ток.
Ток окончания:По умолчанию 0.5A, 0,1 раз выходной ток.
Эффективность зарядки:96% @ 16 V вход 12V5A выход
Утечка во время не зарядки: 200uA или около того

Инструкции:
Предупреждение!В первый раз, пожалуйста, внимательно следите за напряжением батареи, чтобы предотвратить перезарядку. Не заряжайте аккумуляторы без защитной пластины!

При включении, Пожалуйста, подключите односторонние телевизоры и 1000 мкФ конденсаторы около 20 в на входной стороне параллельно, односторонние телевизоры и конденсаторы 1000 мкФ около 16 В на выходной стороне параллельно, а предохранитель около 5А в серии к автомобильному аккумулятору. В противном случае он легко сгорит из-за помех транспортных средств.
Эта схема может использоваться только для литий-ионных, литий-железных фосфатов и свинцово-кислотных батарей с прямой защитой солнечных элементов.
Нет проблем, вызванных взрывом батареи и другими травмами.
Если схема ребенка показывает, схема не изменит соединение, тогда она выгорит. Не принимайте это неправильно.
Состояние Индикатора:Тушение = без ввода или без аккумулятора, красный = зарядка, синий = полный, красный мигание = неисправность (например, высокая температура, избыточное напряжение батареи)
Чтобы прикрепить теплоотвод, рекомендуется прикрепить его к задней части печатной платы и ввести рядом с положительным транзистором максимальной мощности, который является зоной концентрации тепла. Подробнее о фактическом тепловом изображении смотрите ниже.

Использование регулируемого метода регулировки источника питания:
1: Регулируемое напряжение MPPT на солнечной батарее (номинальная Солнечная энергия 18 в обычно 15-16 в), подключенное к входу модуля.
2: модуль измерения напряжения мультиметра выходное напряжение, сначала по часовой стрелке Отрегулируйте потенциометр MPPT до тех пор, пока не будет выходное напряжение, затем медленно Настройте потенциометр MPPT против часовой стрелки до выхода.
3: Включите Регулируемое напряжение питания на 1 в для обеспечения стабильной работы. Выходное напряжение измерительного модуля диапазона напряжения мультиметра и потенциометра CV точно настроены. Если вы хотите уменьшить колебания, вы можете иметь электролитический конденсатор большой емкости на выходе.
4: подключение к панели солнечных батарей и тестированию батареи, Первая зарядка, пожалуйста, Внимательно наблюдайте за выходным напряжением, чтобы предотвратить перезарядку!

Использование метода настройки солнечной панели:
1: Подключите солнечную панель к входу модуля.
2: модуль измерения напряжения мультиметр выходное напряжение, сначала по часовой стрелке Отрегулируйте потенциометр MPPT до тех пор, пока не будет выходное напряжение, затем против часовой стрелки Отрегулируйте потенциометр MPPT до тех пор, пока не будет только выход, а затем против часовой стрелки поверните половину круга.
3: точно Отрегулируйте потенциометр CV, когда выходное напряжение колеблется (потому что нет батареи), наибольшая погрешность-это Конечное напряжение заряда, например, колебание 8,0-8,4 В, затем 8,4 в-это конечное напряжение заряда. Если вы хотите уменьшить колебания, вы можете иметь электролитический конденсатор большой емкости на выходе.
4: выход подключен к батарее без источника питания. Ток зарядки измеряется по серии амперметр. Потенциометр MPPT хорошо настроен, чтобы максимизировать зарядный ток (обязательно отрегулируйте его, когда солнце светит непосредственно в солнечные дни). Для первой зарядки, пожалуйста, внимательно наблюдайте за выходной мощностью.

Правильное ли давление для предотвращения перезаряда?

Различные справочные напряжения батареи:
3,7 V литиевая батарея -- 4,2 V 2 string 8,4 V 3 string 12,6 V 4 string 16,8 V
3,2 В литий-железо фосфат батарея -- 3,6 В 2 строки 7,2 в 3 серии 10,8 в 4 строки 14,4 В
6В свинцово-кислотная батарея -- 6,8 в
12 В свинцово-кислотная батарея -- 13,6 В
Не рекомендуется заряжать никель-водородные батареи или никель-кадмиевые батареи.

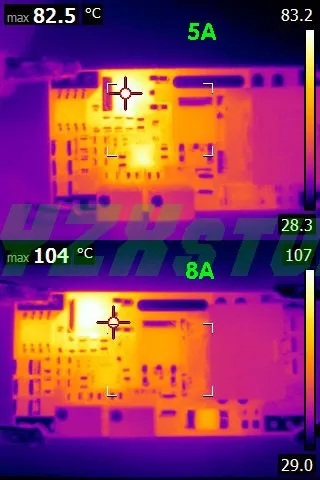

Новая версия измеренной лихорадки: вход 20 V Выход 13.8V5A без рассеивания тепла.
Верхние и нижние трубы более равномерно нагреваются, а тепловыделение лучше. Температура на 5-10 градусов ниже, чем в старой версии.

Старая версия измеренной лихорадки: вход 18 V выход 12V5A и 12V8A без тепловыделения статического ветра
