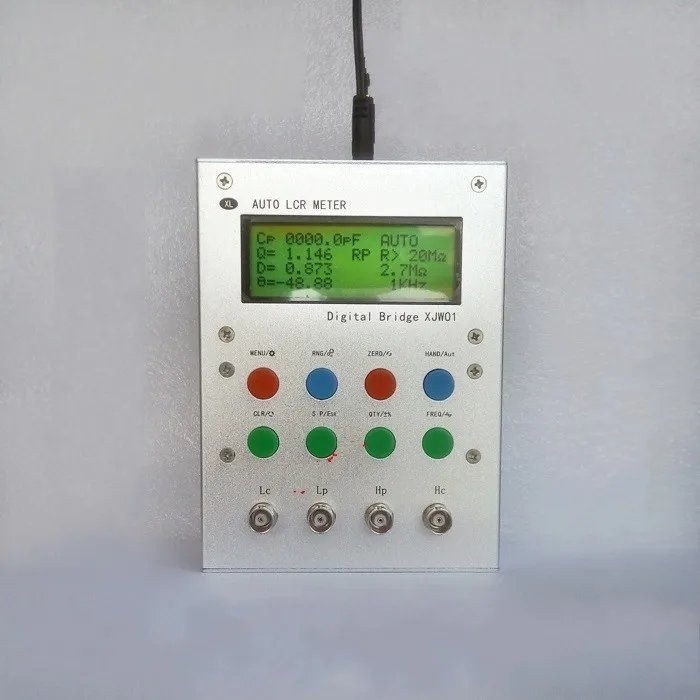

Высокоточный цифровой мост LCR сопротивление тестера индуктивность и емкость ESR

Высокоточный цифровой мост LCR сопротивление тестера индуктивность и емкость ESR

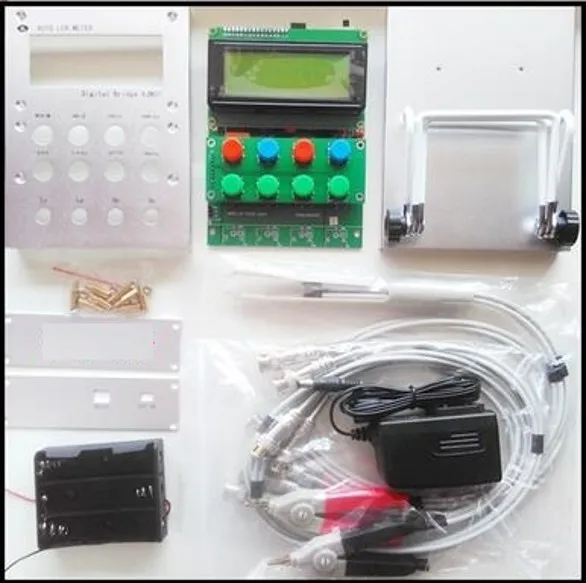

Перед измерением емкости убедитесь, что разряжаетесь!   HC HP-это группа, за которой следует красный зажим; LC LP-это группа, а затем черный зажим   Портативная версия внутреннего аккумулятора с алюминиевым корпусом! Размер: 150*115*35 внешний свинцово-кислотный аккумулятор 12 В или три 18650 (18650 должны быть внимательны, чтобы не короткое замыкание! И перегрузка) с адаптером ханцзя 12V0.5--1.0A, алюминиевым кронштейном 18650, трехблочным предохранителем для батарей постоянного тока   Точность 0.3%. Мост для изделий «сделай сам», сваренный в сборе! Пожалуйста, выберите свою посылка. Нужно иметь собственное время, вам нужны электронные знания и возможности! Доступ к стандартным элементам моста можно получить в тестовом боксе.     Примечание. (нужно только открыть печатную плату и сбросить компенсацию коротких замыканий после того, как вся сборка будет в сборе: Нажмите кнопку C) в автоматическом режиме измерения, нажмите кнопку open (C) ключ для открытия папки теста на короткое замыкание с помощью C ключа, чтобы сделать сброс короткого замыкания) После короткого замыкания ботинок, очевидно, не ноль, может быть коротким и открытым.     Есть другая Замена измерительного прибора, которая будет очищена   Измеренное внутреннее сопротивление батареи: измерено с помощью провода сопротивления, с давлением 400 u306u30u 1 мкФ F - 5 мкФ Конденсатор cbb измерен в серии, конденсатор esr низкий, с высоким давлением и безопасность. Сначала тестовый Конденсатор cbb esr1, а затем в серии весь esr2, сопротивление эквивалента батареи составляет esr2-esr1   Сварная материнская плата была откалибрована до 0.3%, пожалуйста, не восстанавливайте параметры по умолчанию! (Точность параметров по умолчанию 0.5%)   Не делать этого: нажмите кнопку «Меню», чтобы перейти в главное меню, затем нажмите кнопку «диапазон» (RNG), чтобы перейти в режим калибровки, а затем нажмите кнопку C, данные калибровки по току будут очищены!   Частота тестирования моста, Третья шестерня: 100 Гц 1 кГц 7,8 кх   Отправка 6 0.1%, точность проверки сопротивления, точность и более поздняя Калибровка:   40 Европа, 1k, 3k, 9k, 10k, 100k   Размер алюминиевого корпуса: 150*115*35, размер пластикового корпуса 200*175*70   Один. Xu обзор учителя: цифровой мост LCR, в основном используется для точного определения компонентов L, C, R параметры, широкий диапазон, высокая точность. Проигрывайте радио ore, большинство компонентов требует «сделай сам», нет номинальных технических параметров. Например, вам нужно знать резонансные характеристики резонансных устройств, детекторных устройств, антенн, наушников, трансформаторов и других устройств. В том числе, высокочастотный параметры можно использовать в таблице для того, чтобы решить проблему и низкочастотный параметр Q стол трудно измерить. Для того чтобы решить эту проблему, я считаю, что цифровой мост LCR может.   · Цели дизайна: 1, может точно измерить реактор L, C, R, точность лучше, чем 0.5%, если калибровка по файлам, точность лучше, чем 0.3%   2, легко нарисованная, цепь простая, легко сделать, стоимость следует правильно контролировать. Таким образом, он имеет более сильную ценность для любителей «сделай сам» и ценность для исследований, а также с помощью дизайна, «сделай сам», «learn LCR bridge», «Основы».   Перед измерением емкости убедитесь, что разряжаетесь!   Друзья алтаря, измеренные 192000 мкФ (Altar friends измеряет до 80000 мкФ) Друзья алтаря, измеренные 130000 мкФ Характеристики моста V3.0: ⑴ Основные значения, 1999,9 подсчета, 999,9 подсчета ⑵ Измерения частоты: 100 Гц/1 кГц/7,8 кГц ⑶ Измерения напряжения: 0,2 Vrms Output Выходное сопротивление: 40 Ом ⑸ Основная точность: 0.3% ⑹LCR Автоматическая идентификация/ручное измерение Compensation открытая/короткая калибровка компенсации Основная ссылка показывает: Cp: конденсатор, параллельный режим Cs: режим серии конденсаторов Lp: Индуктивный параллельный режим Ls: режим серии индукторов РП: сопротивление в параллельном режиме Rs: режим серии резисторов Вспомогательный дисплей для замков: В: коэффициент качества D: Коэффициент потерь & Theta;: фазный угол Rp: параллельное сопротивление ESR: эквивалент серии сопротивления Xp: эквивалент шунтирования Xs: эквивалент серии reactance Руководство по эксплуатации: 1, автоматическое измерениеКогда инструмент включен, состояние по умолчанию-автоматическое. Частота измерений по умолчанию составляет 1 кГц.В автоматическом режиме прибор автоматически определяет сопротивление испытанного предмета и автоматически выбирает наиболее подходящие основные и вспомогательные параметры L, C или R в серии-параллельном режиме.В режиме автоматического измерения, серия-метод параллельного соединения зависит от импеданса испытанного предмета. Когда сопротивление высокое (> 10 кОм), выбран параллельный режим. Когда Сопротивление низкое (<10 кОм), выбран режим серии.2, параметры измерения в режиме L / C / R1) выбор основных параметров, автоматическое включение по умолчанию, нажмите «режим (X)», ключевые параметры были выбраны как «AUTO», «rarr», «AUTO-C», «rarr»; AUTO-L и rarr; AUTO-R и rarr-Автоматическая регулировка яркости;»Примечание 1: режим серии «ESR», а параллельный режим-«RP». Xs / Xp активируется только для основных параметров R (резистор).3, выбор режима измерения серии и параллели, нажмите кнопку «значение (R)» в соответствующем режиме основных параметров, параметры выбираются как «AUTO- & rarr; P & rarr; S & rarr; Автоматическое "последовательное.4, измерения частоты, мост обеспечивает трехчастотная тестовые точки: 100 Гц/1 кГц/7,8 кГц загрузки по умолчанию частота 1 кГц, нажмите кнопку "частоты (F)" Ключ для того, чтобы выбрать различные частоты измерения точки "1 кГц и rarr; 7,8 кГц и rarr; 100 Гц и rarr; 1 кГц".5, открытая/короткая калибровка компенсации, Папка измерения открыть или короткое замыкание, нажмите кнопку «zero (C)», чтобы Отметь открыть/короткую калибровочную компенсацию. (Откройте измерительный зажим нажмите кнопку «zero (C)», чтобы открыть частоту подметания, очистите тестовый зажим, нажмите кнопку C, чтобы очистить короткую цепь)6. Соответствующие измеренияВ режиме измерения, нажатие клавиши «Parameter (Q)» будет записывать текущее значение измерения и входит в режим измерения. Нажатие кнопки «Parameter (Q)» (снова) или Переключение режима выйдут из измерения. В относительного измерения режим, суб-участников покажет информацию о состоянии относительной погрешности измеренное значение в зарегистрированной стоимости, указав, процентное содержание представляют собой определенный процент.Диапазон: -99.9% ~ + 99.9% Характеристики моста V3.0: HC HP-это группа, за которой следует красный зажим; LC LP-это группа, а затем черный зажимПортативная версия внутреннего аккумулятора с алюминиевым корпусом! Размер: 150*115*35 внешний свинцово-кислотный аккумулятор 12 В или три 18650 (18650 должны быть внимательны, чтобы не короткое замыкание! И перегрузка) с адаптером ханцзя 12V0.5--1.0A, алюминиевым кронштейном 18650, трехблочным предохранителем для батарей постоянного токаТочность 0.3%. Мост для изделий «сделай сам», сваренный в сборе! Пожалуйста, выберите свою посылка. Нужно иметь собственное время, вам нужны электронные знания и возможности! Доступ к стандартным элементам моста можно получить в тестовом боксе.Примечание. (нужно только открыть печатную плату и сбросить компенсацию коротких замыканий после того, как вся сборка будет в сборе: Нажмите кнопку C) в автоматическом режиме измерения, нажмите кнопку open (C) ключ для открытия папки теста на короткое замыкание с помощью C ключа, чтобы сделать сброс короткого замыкания) После короткого замыкания ботинок, очевидно, не ноль, может быть коротким и открытым.Есть другая Замена измерительного прибора, которая будет очищенаИзмеренное внутреннее сопротивление батареи: измерено с помощью провода сопротивления, с давлением 400 u306u30u 1 мкФ F - 5 мкФ Конденсатор cbb измерен в серии, конденсатор esr низкий, с высоким давлением и безопасность. Сначала тестовый Конденсатор cbb esr1, а затем в серии весь esr2, сопротивление эквивалента батареи составляет esr2-esr1Сварная материнская плата была откалибрована до 0.3%, пожалуйста, не восстанавливайте параметры по умолчанию! (Точность параметров по умолчанию 0.5%)Не делать этого: нажмите кнопку «Меню», чтобы перейти в главное меню, затем нажмите кнопку «диапазон» (RNG), чтобы перейти в режим калибровки, а затем нажмите кнопку C, данные калибровки по току будут очищены!Частота тестирования моста, Третья шестерня: 100 Гц 1 кГц 7,8 кхОтправка 6 0.1%, точность проверки сопротивления, точность и более поздняя Калибровка:40 Европа, 1k, 3k, 9k, 10k, 100kРазмер алюминиевого корпуса: 150*115*35, размер пластикового корпуса 200*175*70Один. Xu обзор учителя: цифровой мост LCR, в основном используется для точного определения компонентов L, C, R параметры, широкий диапазон, высокая точность. Проигрывайте радио ore, большинство компонентов требует «сделай сам», нет номинальных технических параметров. Например, вам нужно знать резонансные характеристики резонансных устройств, детекторных устройств, антенн, наушников, трансформаторов и других устройств. В том числе, высокочастотный параметры можно использовать в таблице для того, чтобы решить проблему и низкочастотный параметр Q стол трудно измерить. Для того чтобы решить эту проблему, я считаю, что цифровой мост LCR может.· Цели дизайна: 1, может точно измерить реактор L, C, R, точность лучше, чем 0.5%, если калибровка по файлам, точность лучше, чем 0.3%2, легко нарисованная, цепь простая, легко сделать, стоимость следует правильно контролировать. Таким образом, он имеет более сильную ценность для любителей «сделай сам» и ценность для исследований, а также с помощью дизайна, «сделай сам», «learn LCR bridge», «Основы».Перед измерением емкости убедитесь, что разряжаетесь!
