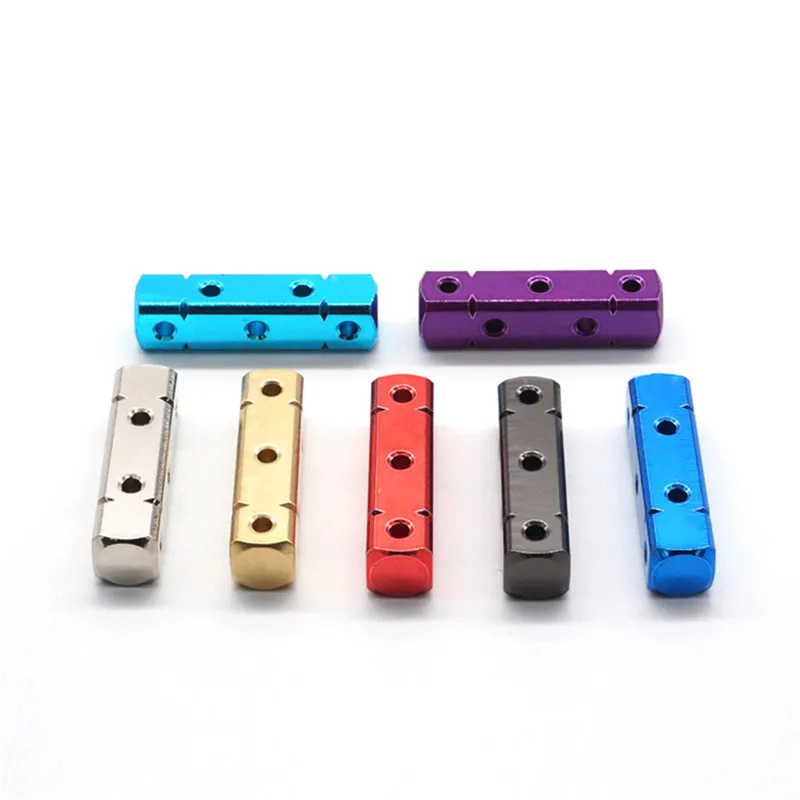

Набор инструментов ShockAbsorber 8x8x32 мм для автомобиля 4WD Drift RC высокоскоростные
316,65 руб.
Новое поступление

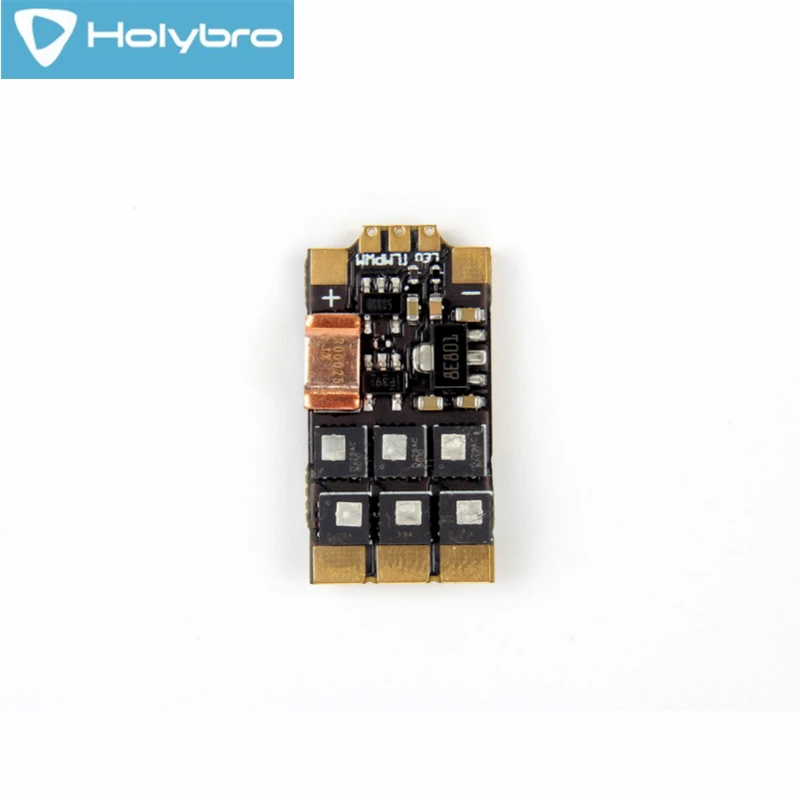

Новые Holybro Tekko32 F3 тонкий 35A ESC BLHeli32 3 6s LIPO для Дрон DIY RC|Детали и аксессуары| |
1 681,72 руб.

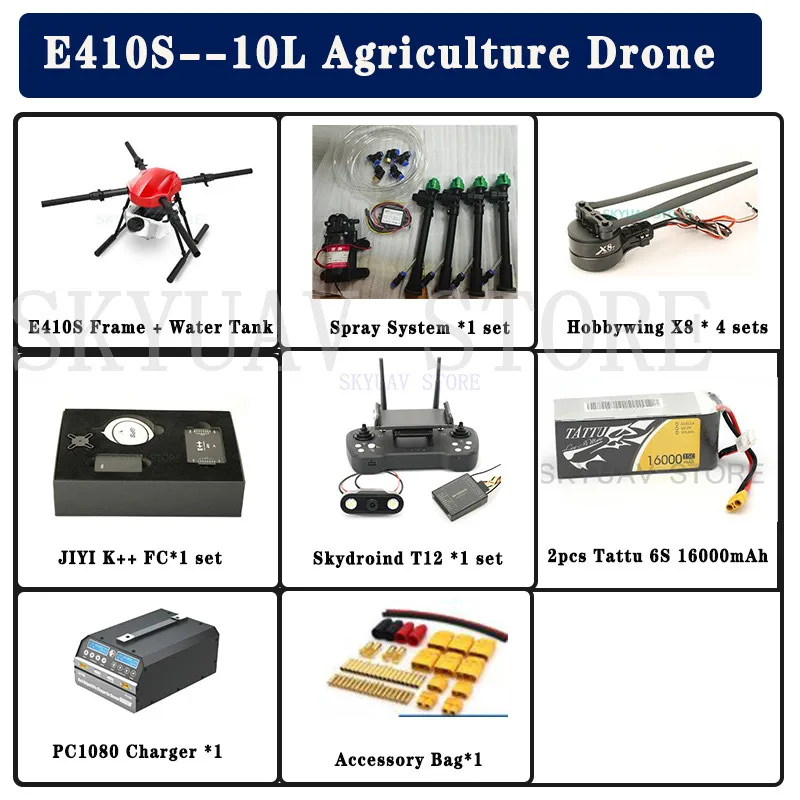

EFT E410S 4 оси 10 кг/10 л система подвес для распыления складной Квадрокоптер
192 034,62 руб.

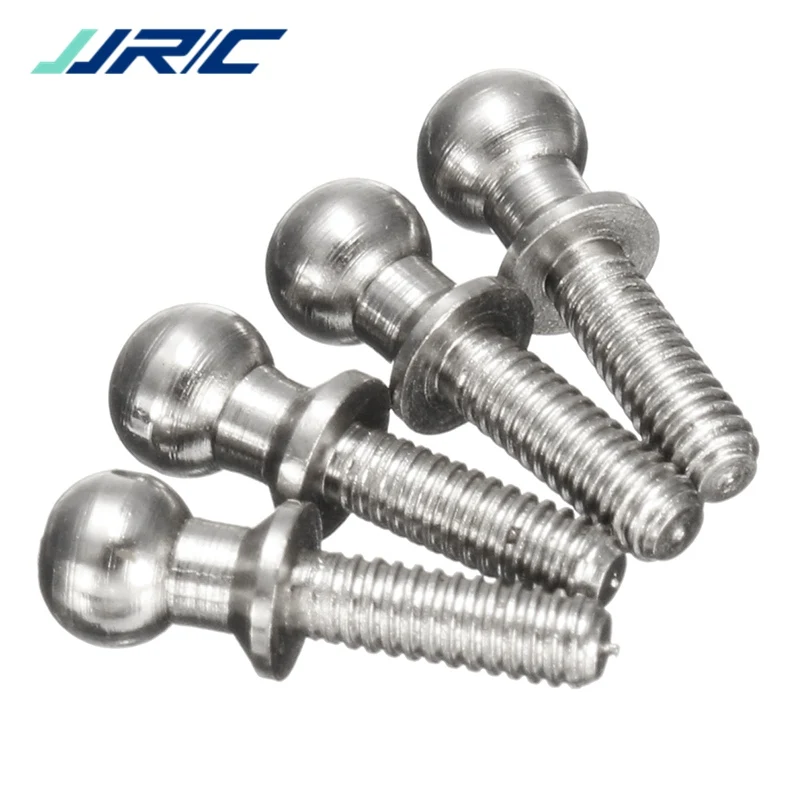

JJRC Q36 Q35 2 4G 4WD 1/26 RC части автомобиля шаровой винт набор 13 Запчасти Аксессуары|rc car
301,50 руб.

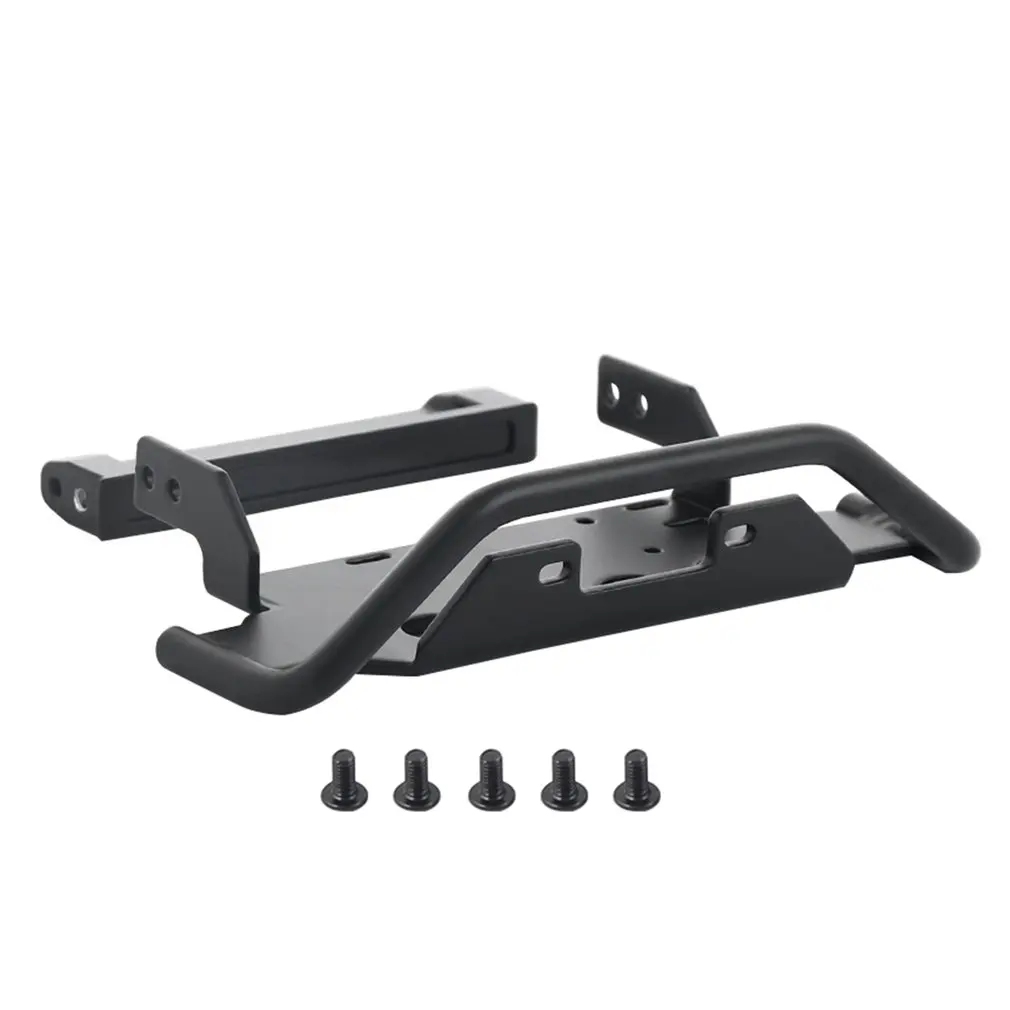

RC гусеничный автомобильный металлический бампер для крепления лебедки с
1 280,23 - 1 774,14 руб.

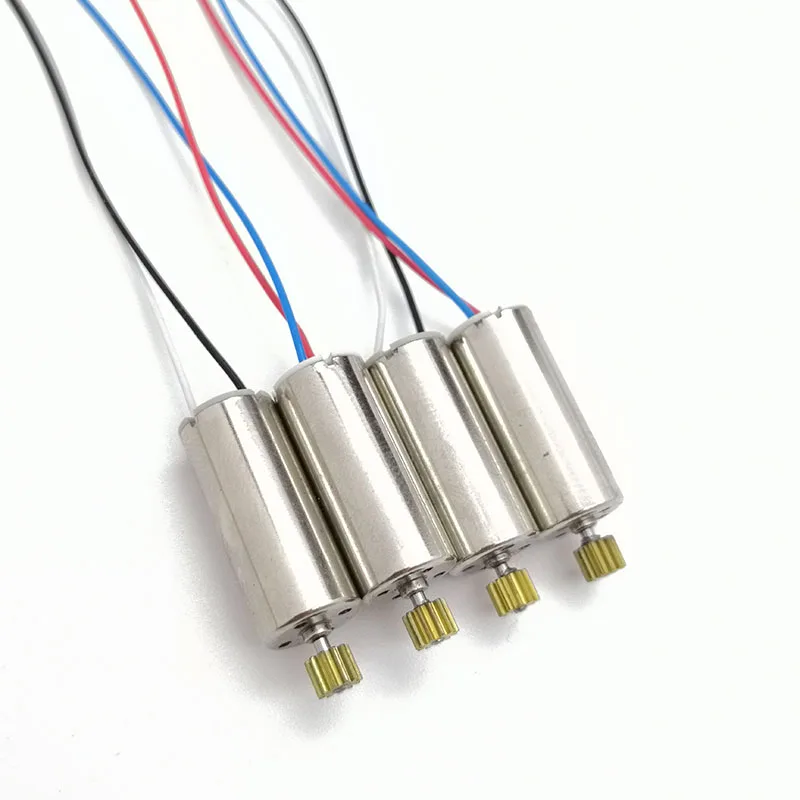

Дрон SG907 SG901 с Wi Fi FPV 1080P 4K GPS rc запасные части для двигателей cw ccw|Детали и
856,01 руб.
2 шт. Таро RC T Тип крепление деталь квадрокоптера 650 680 16 мм до 10 Металл посадка
1 255,99 руб.
RCtown Holybro PIX32 V5 Pixhawk Контроллер полета и PM02 V3 плата управления питанием Базовая для
18 055,80 руб.
Характеристики

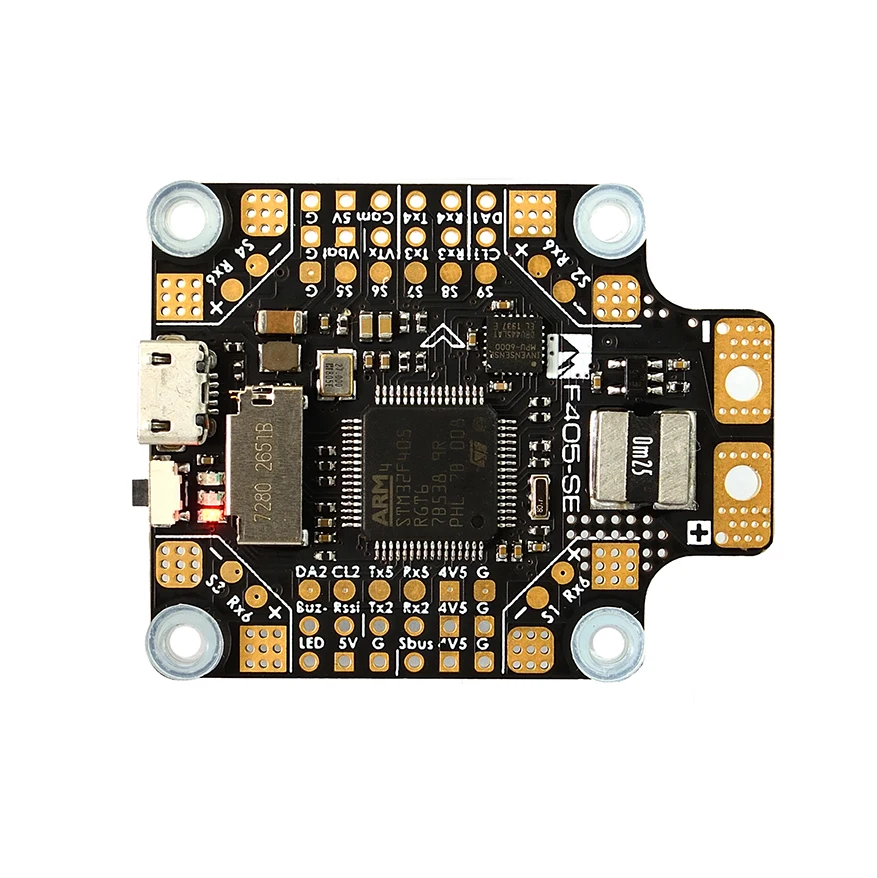

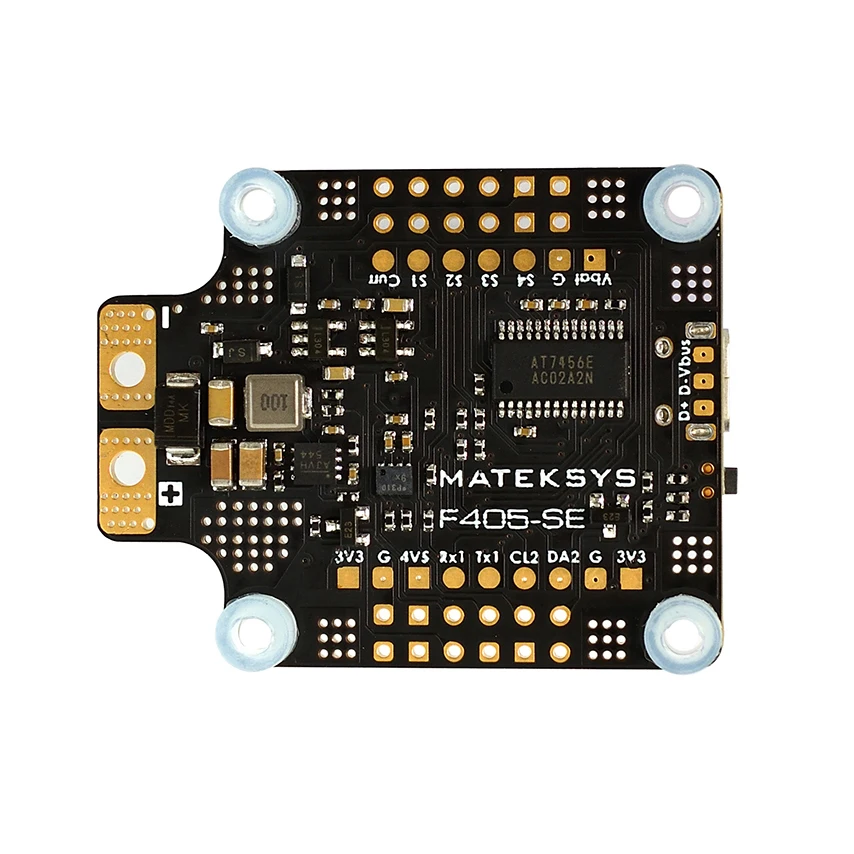

Matek F405 SE контроллер полета STM32F405RET6 OSD 5V/2A BEC Датчик тока F4 для CTR обновленный RC
История изменения цены
*Текущая стоимость 2 365,02 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-22-2026 | 3004.97 руб. | 3064.70 руб. | 3034 руб. |
| Jan-22-2026 | 2436.44 руб. | 2485.66 руб. | 2460.5 руб. |
| Dec-22-2025 | 2956.0 руб. | 3015.73 руб. | 2985.5 руб. |
| Nov-22-2025 | 2933.68 руб. | 2992.33 руб. | 2962.5 руб. |
| Oct-22-2025 | 2341.3 руб. | 2388.78 руб. | 2364.5 руб. |
| Sep-22-2025 | 2885.62 руб. | 2943.73 руб. | 2914 руб. |
| Aug-22-2025 | 2862.98 руб. | 2919.44 руб. | 2890.5 руб. |
| Jul-22-2025 | 2838.51 руб. | 2895.55 руб. | 2866.5 руб. |
Описание товара
|
IN Контроллер полета и PDB части, мы главным образом продаем Matek, он уверен, что все это оригинал, не из некоторых дублированных, таких как OCDAYS (я не говорю, что эти дублированные продукты не хороши). Для некоторых новых продуктов, таких как Matek new Flight controller, мы не Загрузили на платформу, но вы все еще можете связаться с нами, чтобы заказать напрямую с завода и сделать доставку для вас. |

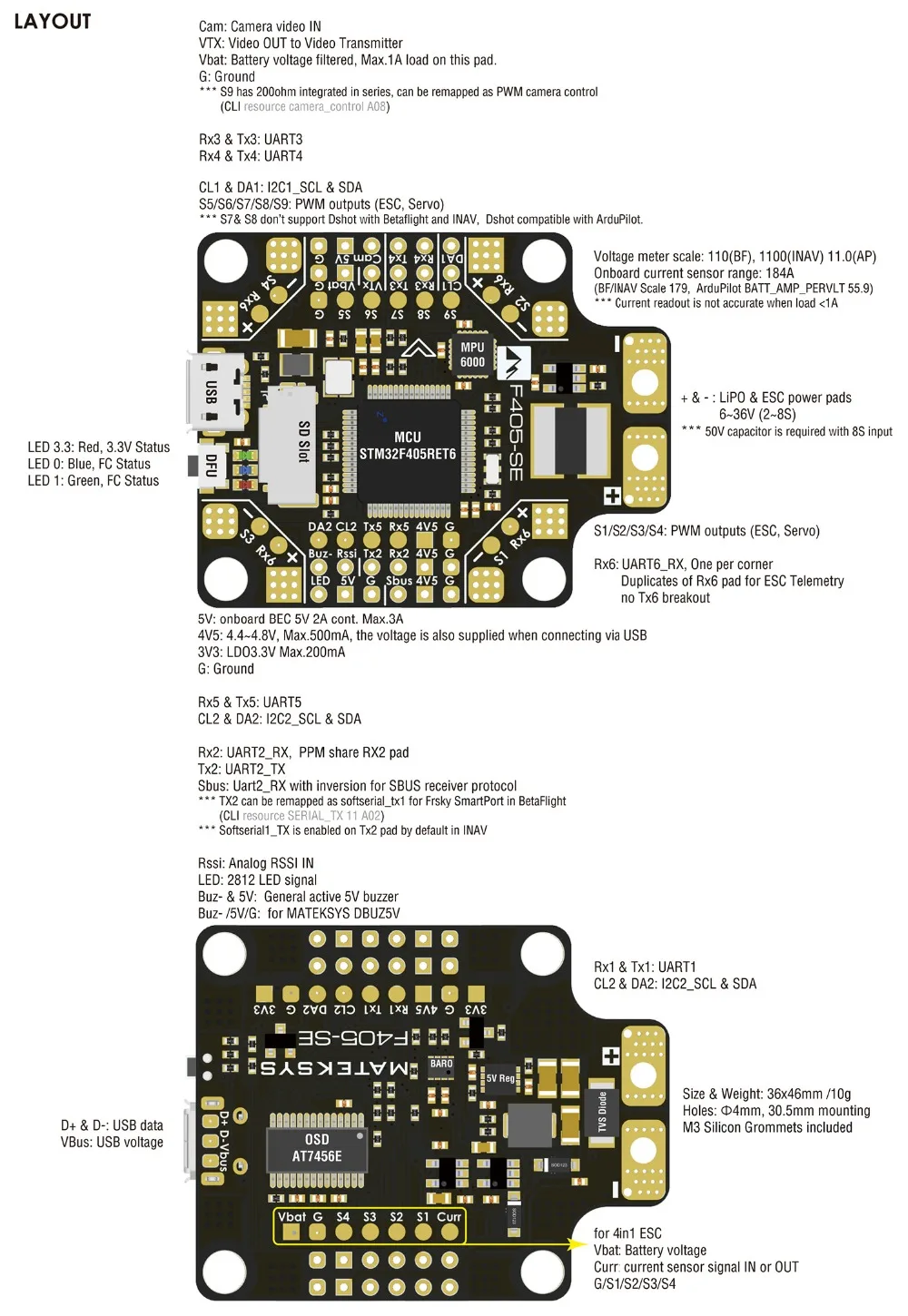

F405-SE руководство по быстрому запуску
Технические характеристики
- MCU: 168 МГц STM32F405RET6
- IMU: MPU6000 (SPI)
- Баро: DPS310 (I2C)
- OSD: AT7456E (SPI)
- Черный ящик: слот MicroSD (SPI)
- Поддержка VCP & 6x Uarts, 1x Softserial_Tx
- 9x PWM выходов (7x Dshot совместим с BF/INAV)
- 2x I2C
- 3x ADC (напряжение, ток, RSSI)
- 4x RX6 pad (один за угол) для BLheli32 ESC Телеметрия
- 4x индивидуальные электромагнитные/Сигнальные колодки ESC
- 1x группа G/S1/S2/S3/S4 колодки для 4in1 ESC сигнала/GND
- 3х светодиодов для состояния FC (синий, зеленый) и 3,3 В индикатор (красный)
- Встроенный инвертор на UART2-RX для ввода SBUS
- PPM/UART общий: UART2-RX
- Фильтруемая выходная мощность Vbat для VTX
- Управление камерой: Да
- Smartaudio & Tramp VTX протокол: Да
- Протокол DJI FPV OSD: Да
- WS2812 Светодиодная лента: Да
- Бипер: Да
- RSSI: Да
Технические характеристики PDB
- Вход: 6 ~ 36 В (2 ~ 8S LiPo) с защитой телевизоров
- PDB: 4x35A (макс. 4x46a)
- BEC: 5V 2A cont. (Макс. 3 а)
- LDO 3,3 В: Макс. 200 мА
- Датчик тока 184A (масштаб 179 в INAV/BF)
- Датчик напряжения батареи: 1K:10K
Прошивка
- INAV: MATEKF405SE
- BetaFlight: MATEKF405SE
- ArduPilot: MATEKF405-WING
Физический
- Крепление: 30,5x30,5 мм, Φ4мм с люверсами Φ3мм
- Размеры: 36x46 мм
- Вес: 10 г

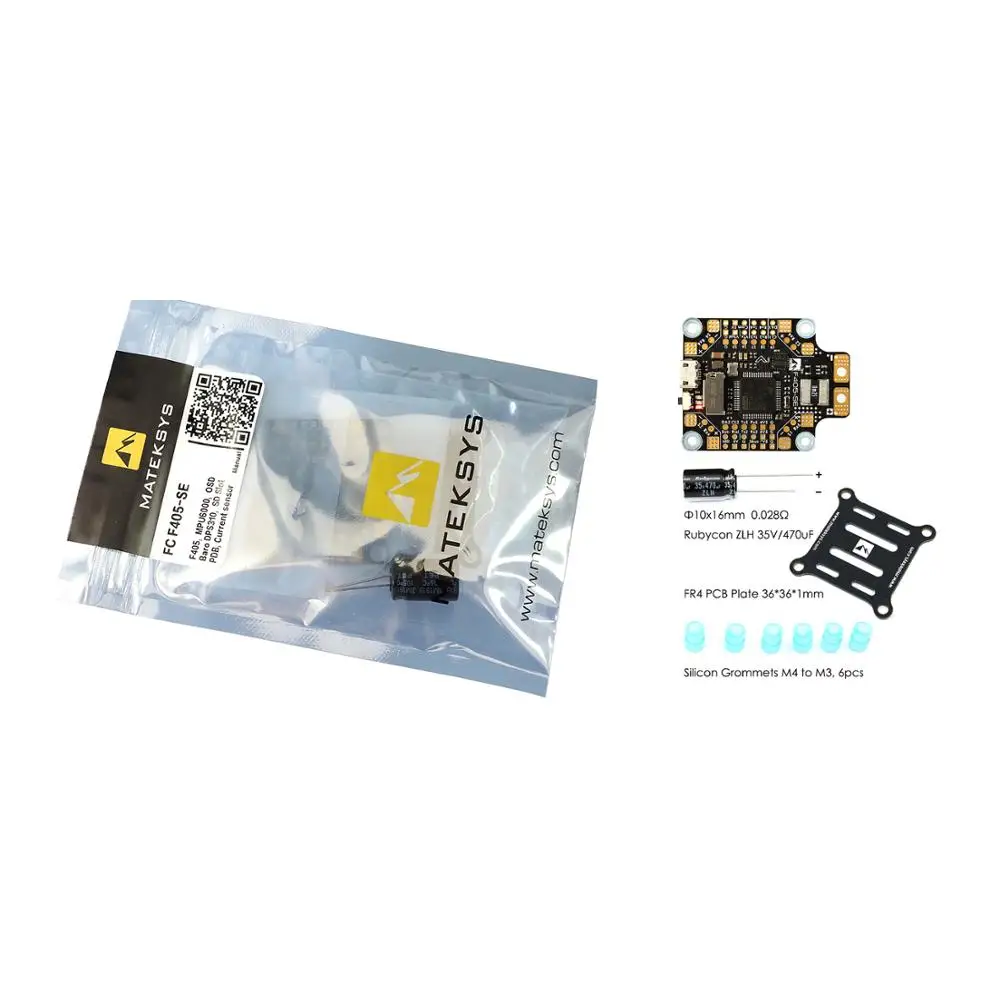

Включая
- 1x F405-SE
- 6x силиконовые прокладки M4-M3
- 1х FR4 печатная плата 36*36*1 мм
- 1x Rubycon ZLH 35V/470uF (низкий ESR)

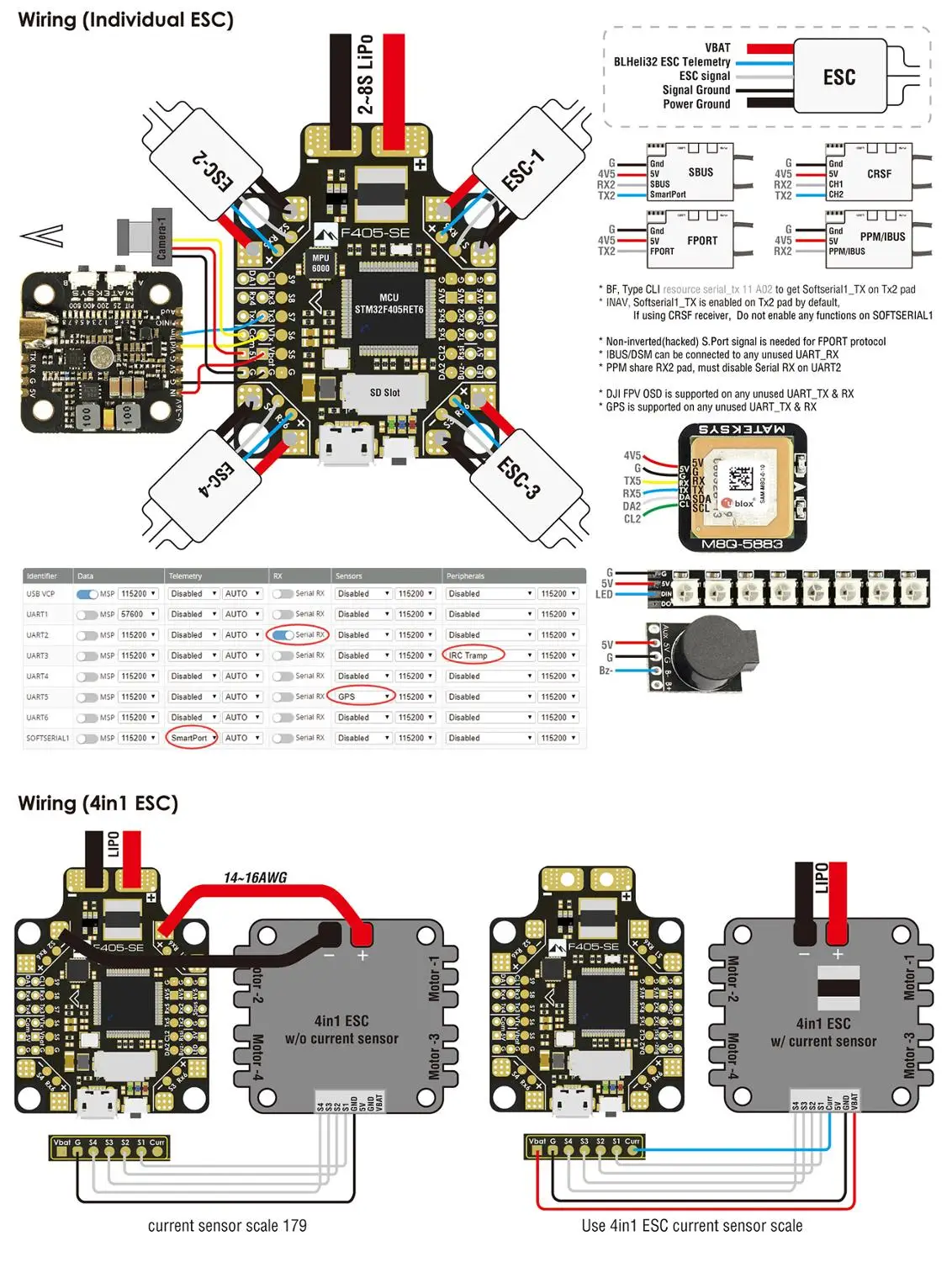

Включая INAV & BetaFlighe
| ШИМ | Коврик | Контактное имя | Тим | INAV мульти-ротор | Самолет INAV | Мульти-ротор BetaFlight |
| S1 | PB7 | TIM4_CH2 | Двигатель | Двигатель | Двигатель | |
| S2 | PB6 | TIM4_CH1 | Двигатель | Двигатель | Двигатель | |
| S3 | PB0 | TIM3_CH3 | Двигатель | Сервопривод | Двигатель | |
| S4 | PB1 | TIM3_CH4 | Двигатель | Сервопривод | Двигатель | |
| S5 | PC8 | TIM8_CH3 | Двигатель | Сервопривод | Двигатель | |
| S6 | PC9 | TIM8_CH4 | Двигатель | Сервопривод | Двигатель | |
| S7 | PB14 | TIM12_CH1 | Сервопривод | Сервопривод | Двигатель,Нет DShot | |
| S8 | PB15 | TIM12_CH2 | Сервопривод | Сервопривод | Двигатель,Нет DShot | |
| S9 | PA8 | TIM1_CH1 | Сервопривод | Сервопривод | Двигатель | |
| Светодиодный | PA15 | TIM2_CH1 | 2812LED | 2812LED | 2812LED |
| ADC |
Без подкладки 1K:10K делитель builtin 0 ~ 36 В вход |
На плате напряжение батареи |
INAV весы 1100 Весы BataFlight 110 |
|
Без подкладки 0 ~ 3,3 В |
Датчик тока на плате | Sacle 179 | |
|
Коврик RSSI 0 ~ 3,3 В |
Аналоговый RSSI | ||
| I2C | DA2 CL2 | I2C2 | Магнитометр (HMC5883 /MAG3110 /QMC5883 /IST8310) |
| DA2 CL2 | I2C2 | Скорость полета (MS4525) | |
| DA1 CL1 | I2C1 | OLED 0,96 & Prime; | |
| DA1 CL1 | I2C1 | Внешний барометр MS5611 | |
| I2C1 | Бортовой барометр DPS310 | ||
| UART | TX1 RX1 | UART1 | Bluetooth |
| TX2 RX2 | UART2 | Приемник (CrossFire) | |
| RX2 | UART2 | Приемник (IBUS, Spektrum DSM/SRXL , SUMD) | |
| RX2 | Приемник PPM (отключить серийный RX на UART2) | ||
| Sbus | UART2 | Приемник SBUS, встроенный инвертор на UART2-RX | |
| TX2 | Softserial1_TX | Frsky SmartPort | |
| TX3 RX3 | UART3 | DJI FPV OSD | |
| TX3 | UART3 | Управление CMS VTX (SA, TR) | |
| TX4 RX4 | UART4 | Запасные части | |
| TX5 RX5 | UART5 | GPS | |
| RX6 | UART6 | Телеметрия ESC |
BetaFlight
Remap S9 as PWM Управление камерой
- Ресурс camera_control A08
- Управление камерой PWM не 100% работает с каждой камерой из-за допуска напряжения камеры.
Перекарта TX2 как Softserial1_TX
- Ресурс serial_tx 11 A02
Remap S7/S8 as servos
- Сервопривод 1 B14
- Ресурс сервопривода 2 в1
Ardupilot
|
ШИМ
S1 ~ S9 и светодиодный Dshot и PWM. Однако смешивание Dshot и нормальная работа PWM для выходов ограничено в группы, т. Е. Включение Dshot для вывода в группе требует, чтобы все выходы в этой группе были настроены и использованы как Dshot, а не PWM выходы. Если сервопривод и двигатель смешиваются в одной и той же группе, убедитесь, что эта группа работает с самой низкой частотой ШИМ в соответствии со спецификацией сервопривода. Т. Е. Сервопривод поддерживает максимум 50 Гц, ESC должен работать при 50 Гц в этой группе. |
S1 | PWM1 GPIO50 | PB7 TIM4_CH2 | Группа 1 |
| S2 | PWM2 GPIO51 | PB6 TIM4_CH1 | ||
| S3 | PWM3 GPIO52 | PB0 TIM3_CH3 | Группа 2 | |
| S4 | PWM4 GPIO53 | PB1 TIM3_CH4 | ||
| S5 | PWM5 GPIO54 | PC8 TIM8_CH3 | Gourp3 | |
| S6 | PWM6 GPIO55 | PC9 TIM8_CH4 | ||
| S7 | PWM7 GPIO56 | PB14 TIM1_CH2N | Gourp4 | |
| S8 | PWM8 GPIO57 | PB15 TIM1_CH3N | ||
| S9 | PWM9 GPIO58 | PA8 TIM1_CH1 | Gourp5 | |
| Светодиодный | PWM10 GPIO59 | PA15 TIM2_CH1 | Gourp6 | |
| SERVO10_FUNCTION 120, NTF_LED_TYPES neoixel | ||||
| ADC |
Без подкладки 1K:10K делитель builtin 0 ~ 36 В вход |
На плате напряжение батареи |
BATT_VOLT_PIN BATT_VOLT_MULT |
10 11,0 |
|
Без подкладки 0 ~ 3,3 В |
Датчик тока на плате |
BATT_CURR_PIN BATT_AMP_PERVLT |
11 55,9 |
|
|
Коврик RSSI 0 ~ 3,3 В |
RSSI ADC Аналоговый RSSI |
RSSI_ANA_PIN RSSI_TYPE |
15 2. |
|
| I2C | I2C2 | Цифровая скорость полета I2C |
ARSPD_BUS ARSPD_PIN |
1. 65 |
|
MS4525 MS5525 DLVR-L10D |
ARSPD_TYPE |
1. 3. 9 |
||
| I2C2 | Компас | COMPASS_AUTODEC | 1. | |
| I2C1 | На борту Baro DPS310 | |||
| UART | USB | USB | Консоль | Серия 0 |
| TX1 RX1 | USART1 | Телем1 | Серия 1 | |
| TX2 RX2, SBUS | USART2 | RC вход/приемник | Серия 2 | |
| TX3 RX3 | USART3 | GPS1 | Серия 3 | |
| TX4 RX4 | UART4 | GPS2 | Серия 4 | |
| TX5 RX5 | UART5 |
Используется для GPS SERIAL5_PROTOCOL 5 |
Серия 5 | |
| RX6 | USART6 |
Телеметрия ESC SERIAL6_PROTOCOL 16 |
Серия 6 | |
Frsky Smartport Телеметрия
- Неинвертированный (взломанный) Сигнал S.Port
- Любые запасные части Uart_TX
- SERIALx_BAUD 57
- SERIALx_OPTIONS 7
- SERIALx_PROTOCOL 4
Важные Примечания и советы
- *** Известная проблема/ошибка: BetaFlight не поддерживает барометр DPS310, работает с STM32F405.
- F405-SE имеет встроенную прошивку INAV для контроля качества
- INAV2.5.1, загруженный с конфигуратора, не поддерживает новый барометр DPS310. загрузите индивидуальную прошивку здесь.
- DPS310 будет официально поддерживаться INAV2.6 и новым конфигуратором.
- Прошивка ArduPilot “MATEKF405-WING & Prime; До 25 июня не поддерживает встроенный барометр DPS310. пожалуйста, загрузите прошивку с«Последняя» папка.
Флуоресцентный
Если Баро не может быть обнаружен. В режиме INAV CLI введите команду
- Набор baro_hardware = DPS310
- Сохранить
Флуоресцентный
- Известная проблема/ошибка: DPS310 не будет работать, даже если вы введете следующую команду CLI.
- Набор baro_bustype = I2C
- Набор baro_i2c_device = 1
- Набор baro_i2c_address = 118
- Набор baro_hardware = DPS310
- Сохранить
F405-SE vs F405-CTR
| SKU | F405-SE | F405-CTR |
| Запуск | Aug.2020 | Nov.2017 |
| Цель INAV | MatekF405SE | MatekF405 |
| Цель BetaFlight | MatekF405SE | MatekF405CTR |
| Ardupilot hwdef | MatekF405-WING | MatekF405 |
| MCU | STM32F405 | STM32F405 |
| IMU | MP6000 | MP6000 |
| Баро | DPS310 | BMP280 |
| OSD | AT7456E | AT7456E |
| Черный ящик | MicroSD | MicroSD |
| PWM выходы | 9 | 6 |
| UART | 6 | 5 |
| I2C | 2 | 1. |
| Макс. Напряжение | 36 В (8S) | 30 в (6S) |
| Текущее чувство | 184A | 184A |
| PDB | 4x35A (4x46A) | 4x30A (4x46A) |
| 5 В | 2а | 2а |
