VAT 1200 DC 0 01 100 V 200A беспроводной двунаправленный измеритель напряжения тока

---

VAT-1200 DC 0,01-100 V 0,01-200A беспроводной двунаправленный измеритель напряжения тока Амперметр Вольтметр Емкость кулоновый счетчик

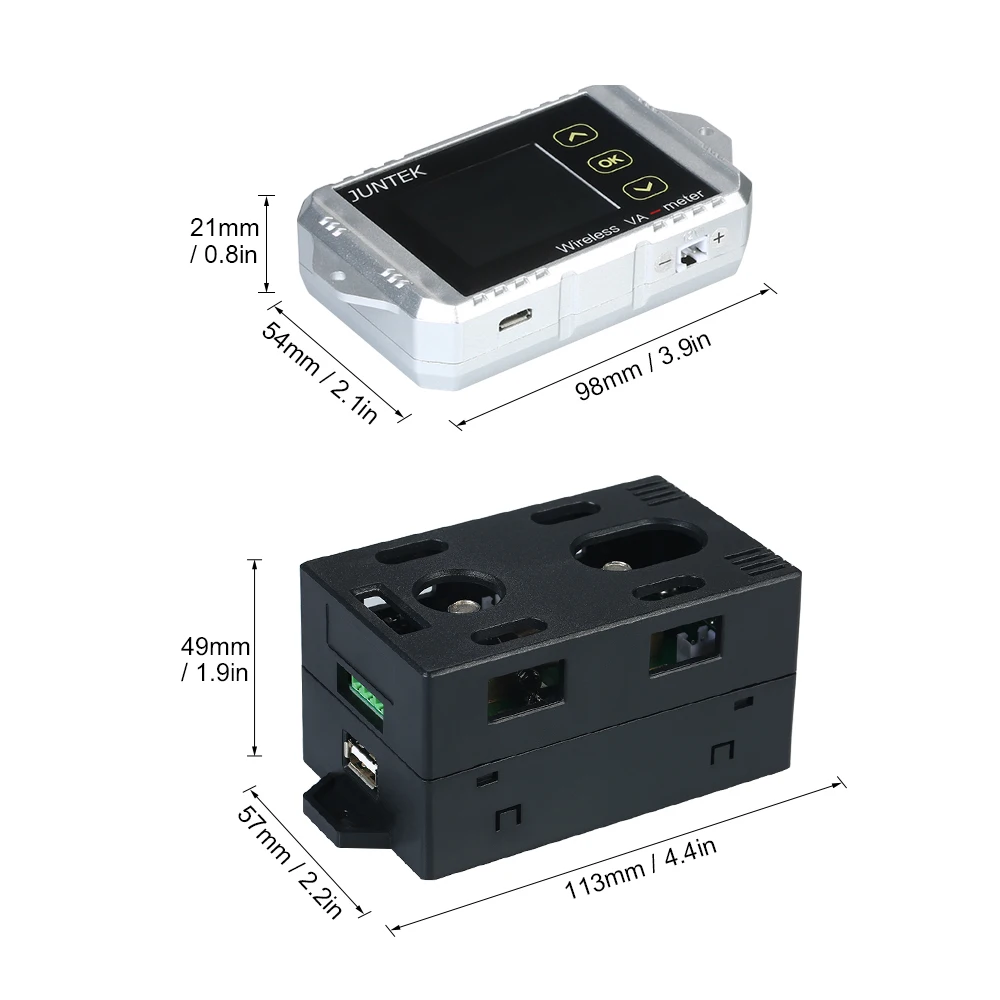

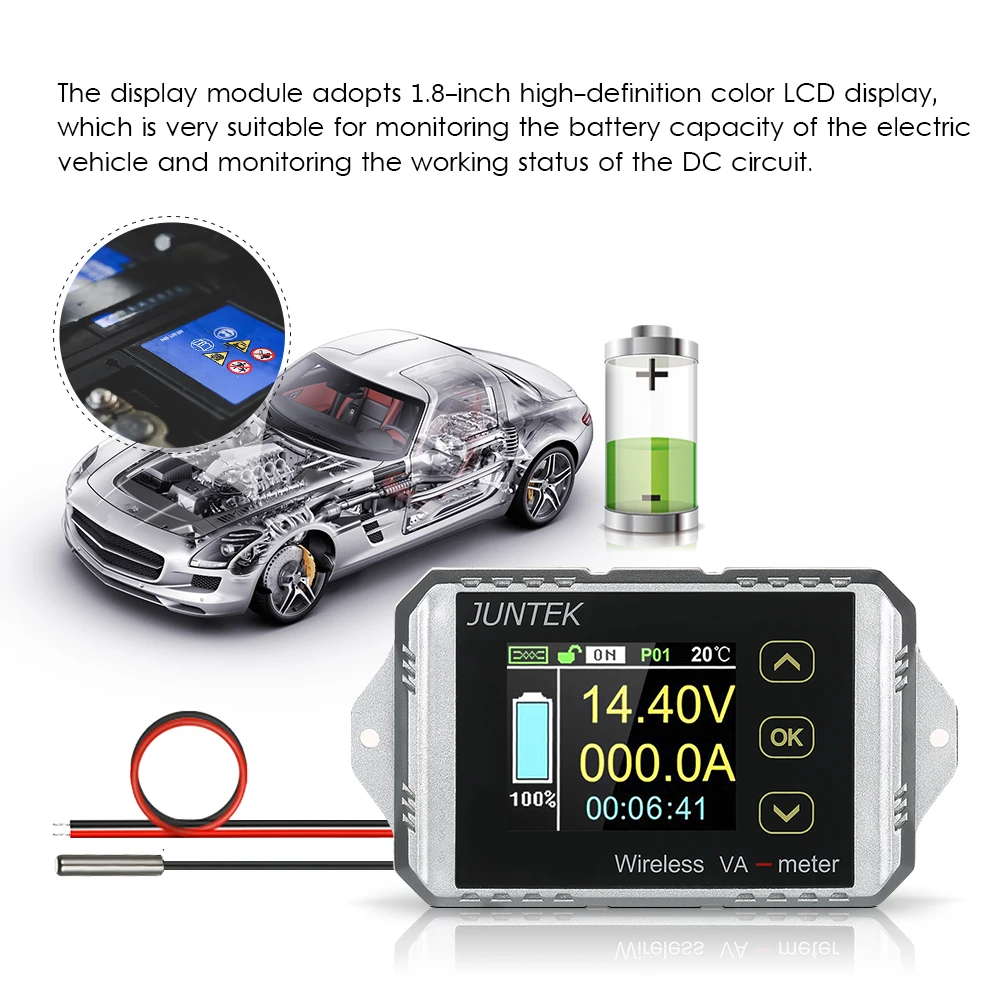

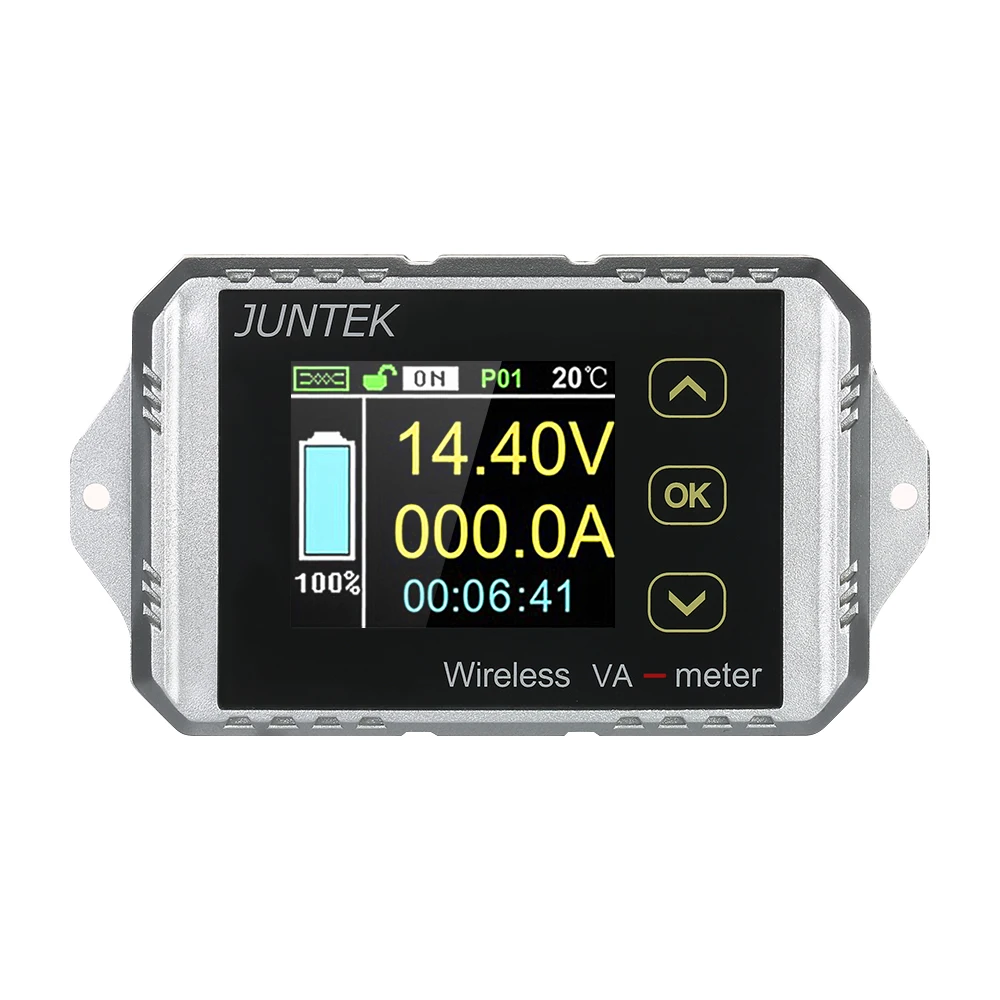

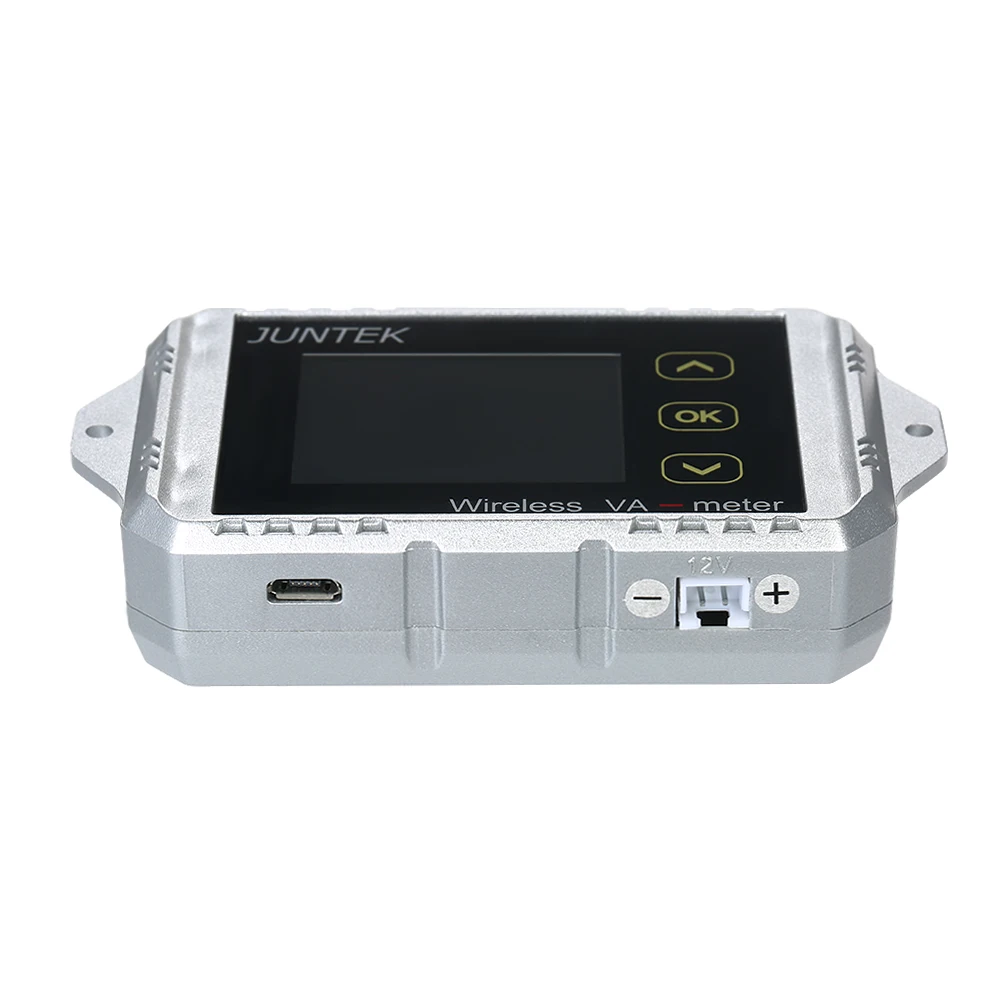

Этот многофункциональный измеритель напряжения и тока может измерять напряжение постоянного тока, ток, мощность, ватт-час, температуру, емкость аккумулятора в реальном времени зарядки и разрядки, время зарядки и разрядки аккумулятора и другие параметры в обоих направлениях. Беспроводной Вольтметр постоянного тока разделен на две части: измерительный модуль и модуль дисплея. Модуль дисплея принимает 1,8 дюймовый цветной ЖК-дисплей высокой четкости, который очень подходит для мониторинга емкости батареи электромобиля и мониторинга рабочего состояния цепи постоянного тока.
  Особенности:Корпус дисплея использует технологию окисления пескоструйной обработки, красивую и элегантную. Сенсорные кнопки управления с высокой чувствительностью и долгим сроком службы.Измерительный модуль должен быть подключен в серии к тестовой цепи, и отправить Измеренные данные в модуль дисплея для отображения. Данные между ними могут передаваться через usb-кабель (длиной 1 метр), он также может быть беспроводным способом передан через встроенный беспроводной модуль. Расстояние беспроводной передачи до 10 метров.Измерительный модуль может обнаруживать ток в обоих направлениях. Нет необходимости менять режим проводки во время зарядки и разрядки аккумулятора, и это удобно для проводки.Добавление функции самокалибровки для решения проблемы нулевого дрейфа в старых продуктах. После длительного времени работы, сила тока и емкость все еще могут поддерживать большую точность.С 3 режимами отображения. По умолчанию на дисплее отображается режим большого размера, отображающий основные параметры напряжения, тока, емкости, температуры и т. д. нажмите любую клавишу, чтобы переключиться в полнофункциональный режим отображения. Под полнофункциональным интерфейсом можно установить необходимые параметры, а также установить черный дисплей на белом режиме, а дисплей можно увидеть под солнечным светом.После подключения модуля измерения к реле, он будет иметь функции защиты от перенапряжения, защиты от перегрузки по току и защиты от пониженного напряжения в цепи. Реле не входят в комплект.Экран дисплея может быть закрыт, нажмите любую клавишу, чтобы разбудить дисплей, более энергоэффективный.Данные о часах ампер, ватт часах и времени могут быть очищены во время измерения без воздействия на следующее измерение.Различные адреса связи можно установить в беспроводном режиме. Несколько машин могут работать одновременно без помех.
  Примечание:Он также может достичь защитных функций, таких как VAT-1030, но пользователи должны покупать реле отдельно.
  Технические характеристики:Материал: АБС-пластик, ПластикТип модели: VAT 1200Диапазон измерения напряжения: 0,01-100 вНапряжение: 0,01 вТочность напряжения: ± 2% + 3 словаДиапазон измерения тока: 0,1-200AВ настоящее время Разрешение: 0.1AТочность тока: ± 5% + 10 словДиапазон измерения температуры:-20℃-120℃Диапазон измерения мощности: 0-200 кВтРазрешение: 0,001 ВтДиапазон отображения емкости: 0%-100%Ампер-часовой диапазон измерения: 0-2000kAHЁмкость Разрешение: 0.001AHВатт-час диапазон измерения: 0-4000 кВт/чРазрешение в ватт-час: 0.001WHДиапазон измерения времени: 0-99 днейРазрешение времени: 1 секундаДиапазон адресов связи: 01-99Диапазон настройки беспроводного канала: A-Z (26 каналов)NCP: 0,1-100A (отрицательная защита от перегрузки по току)OCP: 0,1-100A (положительная Настройка защиты от перегрузки по току)ОВП: 0,01-100 в (Настройка защиты от перенапряжения)LVP: 0,01-100 в (Настройка защиты от низкого напряжения)Дисплей: 1,8 "TFT ЖК-дисплейЗащита от задержки времени: 0-10 СМодуль измерения Потребляемая мощность: около 0,4 ВтЭнергопотребление модуля дисплея: 0,5 ВтЧастота дискретизации: 5 раз/секРасстояние связи: до 10 метровИзмерительный Источник питания: USB DC 5 V или DC 10-30 VИсточник питания измерительного модуля: 12 В постоянного токаДлина кабеля USB: 1 мРазмер метра: 98*54*21 мм/3,9*2,1 * 0.8inВес метра: 54 г/1,90 унцийРазмер измерительного модуля: 113*57*49 мм/4,4*2,2 * 1.9inВес измерительного модуля: 186 г/6,57 унцийПосылка Размеры: 14,5*11,3*8 см/5,7*4,4 * 3.1inВес посылка: 363 г/12,8 унций

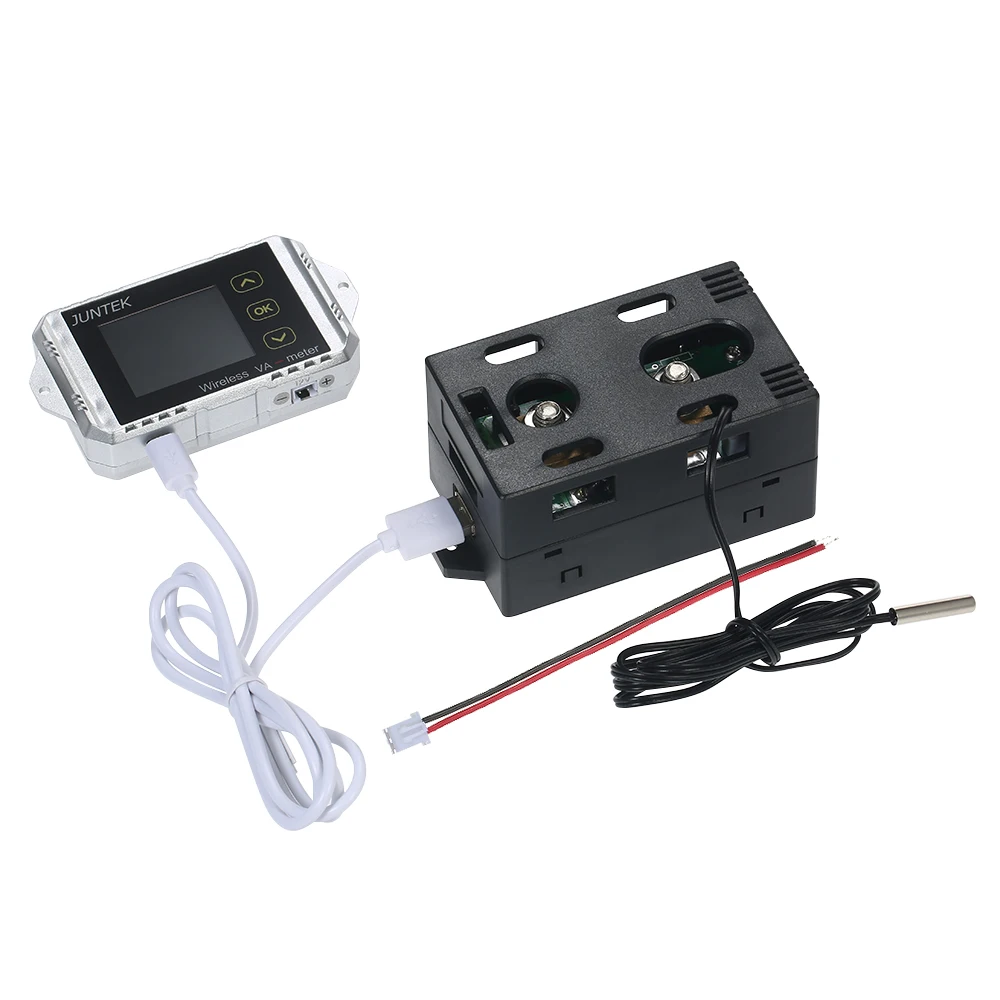

  Посылка список:1 * Беспроводной Вольтметр постоянного тока1 * плата измерительного модуля1*1 м USB кабель расширения1 * Температура Сенсор1 * Руководство пользователя

Параметры частоты
Синусоидальный диапазон (опционально)	0 Гц ~ 15 МГц	0 Гц ~ 30 МГц	0 Гц ~ 60 МГц
Квадратный Диапазон волн	0 Гц ~ 15 МГц
Треугольники Диапазон волн
Пульсовой волны Диапазон	0 Гц ~ 6 МГц
Произвольный Диапазон волн
Ttl цифровой сигнал волны
Прямоугольная волна времени нарастания импульсов	≤25ns	≤20ns	≤15ns
Длительность импульса: диапазон регулировки	150nS-4000S	60nS-4000S	30nS-4000S
Мин. Частота Разрешение	0,01 & микро; Гц (0,00000001 Гц)
Точность частоты	± 20ppm
Стабильность частоты	± 1 ppm/3 часа
Параметры формы волны
Типы сигналов	Синус/треугольник/квадрат/пульс (рабочий цикл регулируется, ширина импульса и время цикла регулируется) /частичная синусоида/CMOS/уровень постоянного тока/полуволна/полная волна/Pos-лестница/Neg-лестница/шум/Exponential Rise/Exponential Fall/Tone/Sinc Pulse/Lorentz Pulse, и 60 видов пользовательских форм сигналов.
Сигналов Длина	2048 точек
Сигналов частота дискретизации	266MSa/s
Сигналов вертикальный Разрешение	14 бит
Синусоида	Гармоническое подавление	≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц)
	Суммарный коэффициент гармонических искажений	<0.8% (20 Гц ~ 20 кГц, 0 дБм)
Квадратная и пульсовой волны	Выброс (квадратный)	≤5%
	Диапазон рабочего цикла (пульс)	0.1% ~ 99.9%
Пилообразный сигнал	Линейность	≥98% (0,01 Гц ~ 10 кГц)
Выход Paramaters
Диапазон амплитуды	Frequency≤10MHz	10 МГц <Frequency≤30MHz	Частота> 30 МГц
	2mVpp ~ 20Vpp	2mVpp ~ 10Vpp	2mVpp ~ 5Vpp
Амплитуда Разрешение	1mV
Амплитуда стабильности	±0. 5%/5 часов
Амплитудно-это действительно плоский экран	± 5% (<10 МГц); ± 10% (> 10 МГц)
Сигналов Выход
Выход сопротивление	50Ω ± 10% (стандартный)
Защита	Все выходы сигнала могут работать в течение 60 с под нагрузкой короткого замыкания.
DC офсетная печать
Офсетная печать диапазон	Амплитуда выхода> 4 V	0,4 в <амплитуда выхода ≤4в	0 <амплитуда выхода ≤0. 44 в
	-9,99 В ~ 9,99 в	-2,5 В ~ 2,5 в	-0,25 В ~ 0,25 в
Офсетная печать Разрешение	0,01 V
Фазы параметры
Фазы диапазон	0 ~ 359,9 °
Фазы Разрешение	0,1 °
Ttl/COMS Выход
Низкий уровень	<0,3 V
Высокий уровень	1 V ~ 10 V
Уровень подъема/время падения	≤20ns
Внешние измерения
Частотомер	Частотный диапазон	1 Гц ~ 100 МГц
	Точность	Время ворот непрерывно регулируется между 0,01 s ~ 10 s
Счетчик	Диапазон измерений	0 ~ 4294967295
	Муфта режим	2 вида режимов соединения: DC и AC
	Подсчитывая режим	Ручной Управление
Вход сигнала Напряжение диапазон	2Vpp ~ 20Vpp
Импульсный Ширина измерения	0,01 NS разрешение, 20 s Макс. Измерения времени
Период измерения	0,01 NS разрешение, 20 s Макс. Измерения времени
Развертки Функция
Развертки канала	CH1 или CH2
Развертки Тип	Линейный развертки, бревна развертки
Время развертки	0,1-999,9 с
Диапазон настройки	Произвольно устанавливается между начальной и стоп-точками
Развертки направление	Вперед, назад и обратно
Общие параметры
Дисплей	Дисплей Тип	2,4 "TFT цветной ЖК-дисплей
Хранение и загрузка	Количество	100 групп
	Расположение	От 00 до 99 (по умолчанию извлечение данных 00 в состоянии загрузки)
Произвольная волна	Количество	От 1 до 60, полностью 60 групп (по умолчанию 15 групп в состоянии загрузки)
Интерфейс	Тип интерфейса	USB безобрывный Интерфейс
	Расширение Интерфейс	Последовательный Интерфейс режима уровня ttl, удобный для вторичного развития
	Связь скорость	Принять Стандартный 115200bps
	Связь протокол	Используя командную линию, соглашение
Питание	Тип Вилки (опционально)	Штепсельная Вилка европейского стандарта/штепсельная вилка американского стандарта/штепсельная вилка европейского стандарта
	Напряжение диапазон	DC5V±0. 5 V
Условия окружающей среды	Температура: 0 °C ~ 40 °C; Влажность: <80%
Размер	156*96*56 мм/6,14*3,78 * 2.20in
Вес	408 гр/14,4 унций
Посылка Размеры	24*14*9,5 см/9,4*5,5 * 3.7in
Посылка Вес	779 гр/27,5 унций
