Преобразователь постоянного тока с регулируемым напряжением 9 45 в 5 А|Регуляторы

---

RM1307731646900485

1. Хит продаж

1,1. Кнопка может полностью выключить выход! Благодаря особой архитектуре повышения выходное напряжение является входным напряжением после выключения традиционного модуля повышения. Этот продукт преодолевает эту проблему.

1,2. Способность самозащиты, традиционный модуль boost легко горит в условиях запуска нагрузки, установка выходного напряжения ниже входного напряжения, регулирование выходного напряжения слишком высокое и т. Д. Этот модуль преодолевает эти проблемы и добавляет больше функций защиты. Защита от обратного хода, обратное соединение не будет гореть; Есть функция защиты от обратного потока, вы можете напрямую зарядить аккумулятор; еще одна защита от перегрузки по току и перенапряжения.

1,3. Широкий диапазон напряжения, до 50 В.



2. Параметры товара

Входное напряжение: 9-45 В (когда входной ток большой, обратите внимание на частичное напряжение на входной линии питания)

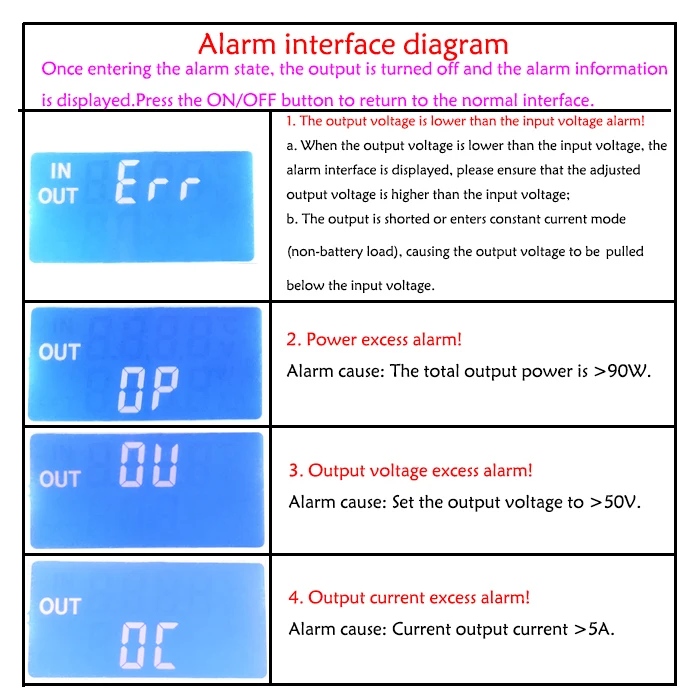

Выходное напряжение: 11-50 в, заводской выход по умолчанию составляет около 15 В (входное напряжение выше, чем выходное напряжение, интерфейс ERR будет отображаться, И необходимо увеличить выходное напряжение)

Выходной ток: максимум 5А (менее 90 Вт), выход выше 5А или 90 Вт, автоматическая защита.

Выходная мощность: Естественное тепловыделение 90 Вт (в пределах 5А)

Напряжение дисплей: разрешение 0,05 V, диапазон 0-с алюминиевой крышкой, 50В, фактическая ошибка ± 0,3 V (для клиентов с строгие требования к точности)

Текущий Дисплей: разрешение 0.005A, диапазон 0-5A, фактическая погрешность ± 0.1A (для клиентов с строгими требованиями к точности)

Рабочий ток: около 30 мА

Защита обратного подключения на входе: Да

Выход Конец анти-обратного потока: Да

Защита от короткого замыкания: Да

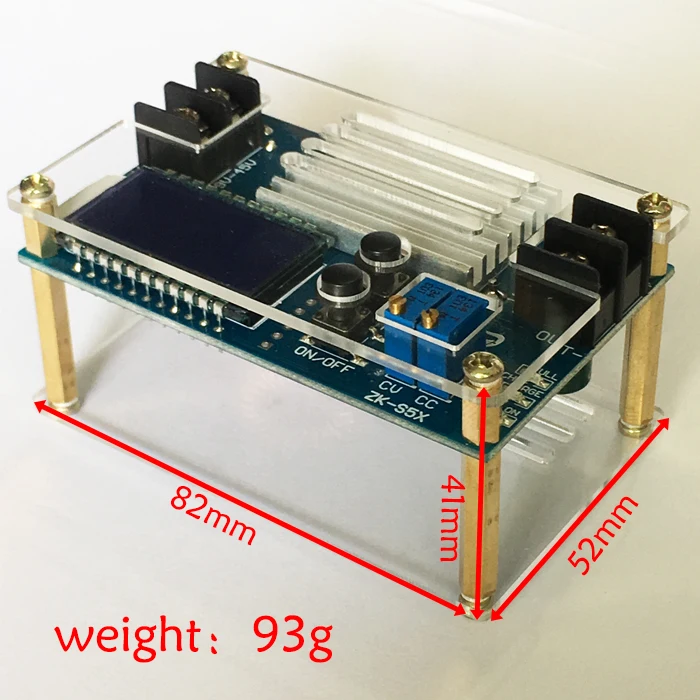

Размер: длина * ширина * высота 82*52*41 мм

Вес: 93 г

3. Функция Описание

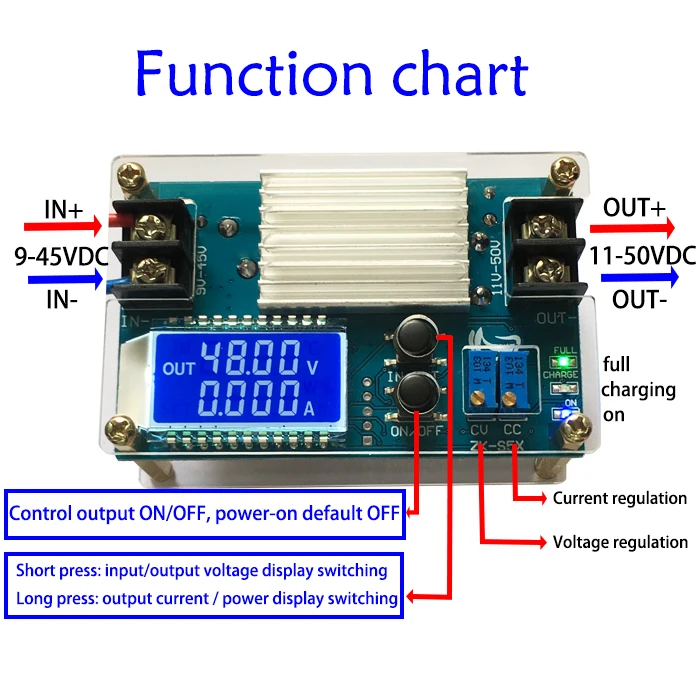

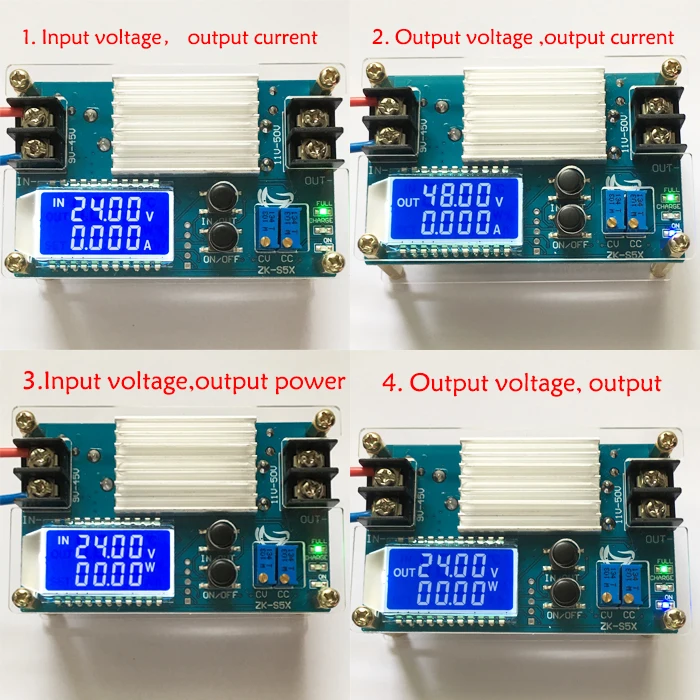

3,1. Модуль имеет вход/выход, ВКЛ/ВЫКЛ две кнопки: кнопка включения/выключения входное напряжение и дисплей выходного напряжения, длительное нажатие может переключаться на выходной ток; кнопка включения/выключения управления выводом вкл/выкл, каждый раз, когда выходное состояние по умолчанию выключено.

3,2. Потенциометр CC используется для установки зарядного тока, вращения по часовой стрелке, может увеличить зарядный ток, необходимо установить значение тока после подключения аккумулятора, не может напрямую короткое выходное значение; Доступ к Индикатору заряда батареи (красный) загорается, полный индикатор (зеленый) Загорается при полном заряде; Правый потенциометр CV используется для установки выходного напряжения и вращения по часовой стрелке для увеличения выходного напряжения. Индикатор выхода-это индикатор состояния выхода, который загорается при напряжении на выходе, в противном случае он выключен

4. Как использовать

4,1. Используйте как обычный Модуль повышения с защитой от перегрузки по току

(1) Отрегулируйте устройство постоянного напряжения CV так, чтобы выходное напряжение достигло нужного напряжения.

(2) Отрегулируйте потенциометр регулировки тока CC для более чем 20 поворотов. Настройте потенциометр CC по часовой стрелке, чтобы выходной ток достиг значения защиты от перегрузки по току, которое вы хотите установить. Если интерфейс ERR отображается после подключения нагрузки, Отрегулируйте потенциометр CC по часовой стрелке. Увеличьте предельный ток.

4,2. Используйте в качестве зарядного устройства

Модуль без функции постоянного тока не может использоваться для зарядки аккумулятора. Из-за разницы в напряжении между аккумулятором и зарядным устройством, которое потребляет электричество, ток зарядки слишком велик, что приводит к повреждению аккумулятора. Поэтому аккумулятор должен заряжаться от постоянного тока в начале и автоматически переключаться обратно на постоянное напряжение зарядки при зарядке в определенной степени.

(1) Определите плавающее напряжение заряда и зарядный ток нужной вам аккумуляторной батареи и настройте выходное напряжение на напряжение зарядки;

(2) Сначала поверните потенциометр CC против часовой стрелки для более чем 20 поворотов, Подключите батарею, поверните потенциометр CC по часовой стрелке и постепенно Увеличьте зарядный ток до нужного вам зарядного тока.

4,3. Используется как мощный светодиодный модуль постоянного тока

(1) Определите рабочий ток и максимальное рабочее напряжение, при котором вам нужно управлять светодиодами;

(2) Настройте потенциометр CV так, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный;

(3) Сначала поверните потенциометр CC против часовой стрелки для более чем 20 поворотов, вставьте светодиодный индикатор нагрузки, Отрегулируйте потенциометр CC по часовой стрелке, чтобы выходной ток достиг заданного светодиодный рабочего тока;

5. Примечания

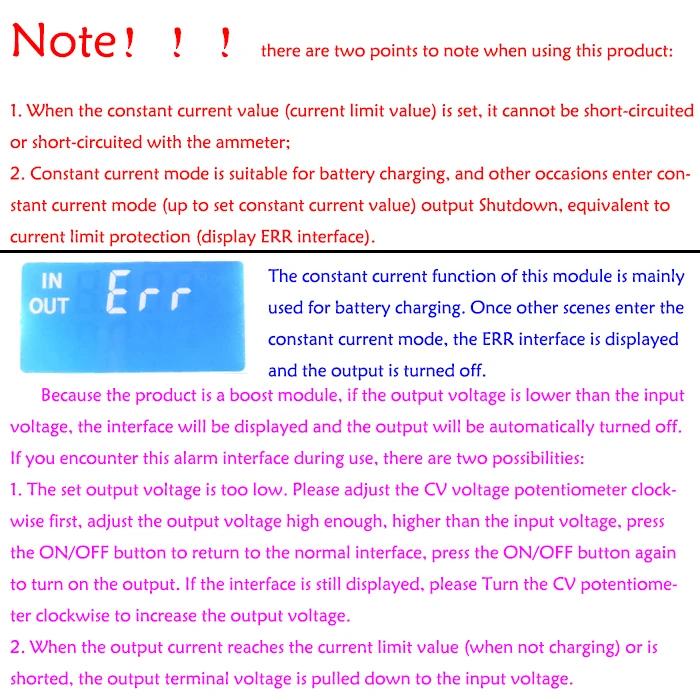

5,1. Вход модуля IN-disable и output-short, в противном случае функция постоянного тока будет недействительной.

5,2. Убедитесь, что мощность источника питания больше, чем мощность, требуемая выходной нагрузкой. Пожалуйста, уменьшите потребление энергии, когда модуль горячий!

5,3. Перед использованием внимательно прочитайте описание товара. Ущерб, причиненный неправильным использованием, не будет компенсирован.

5,4. Не поддерживается настройка значения постоянного тока путем сокращения выходного напряжения
