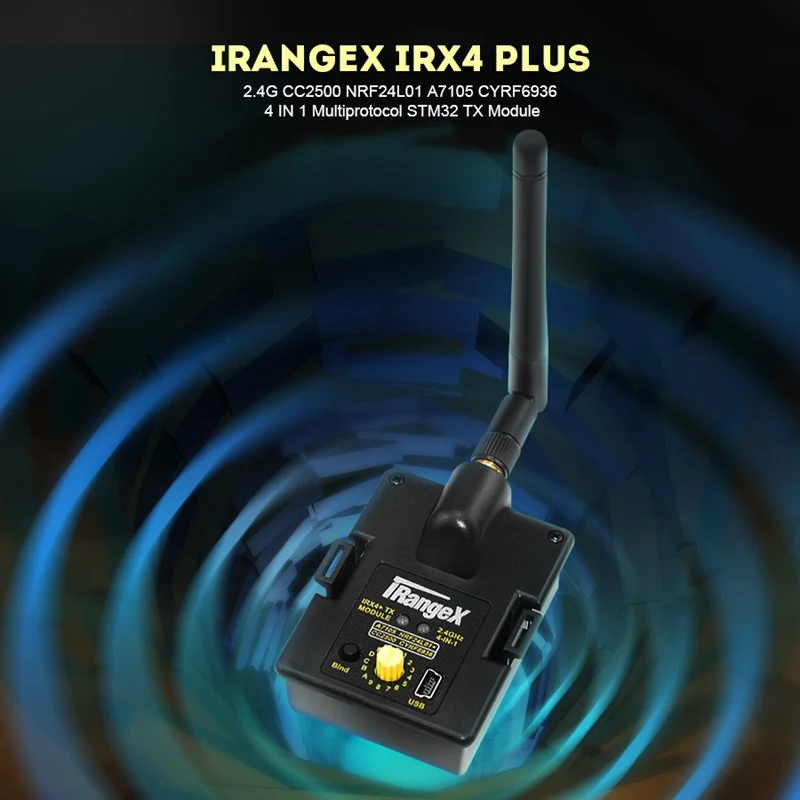

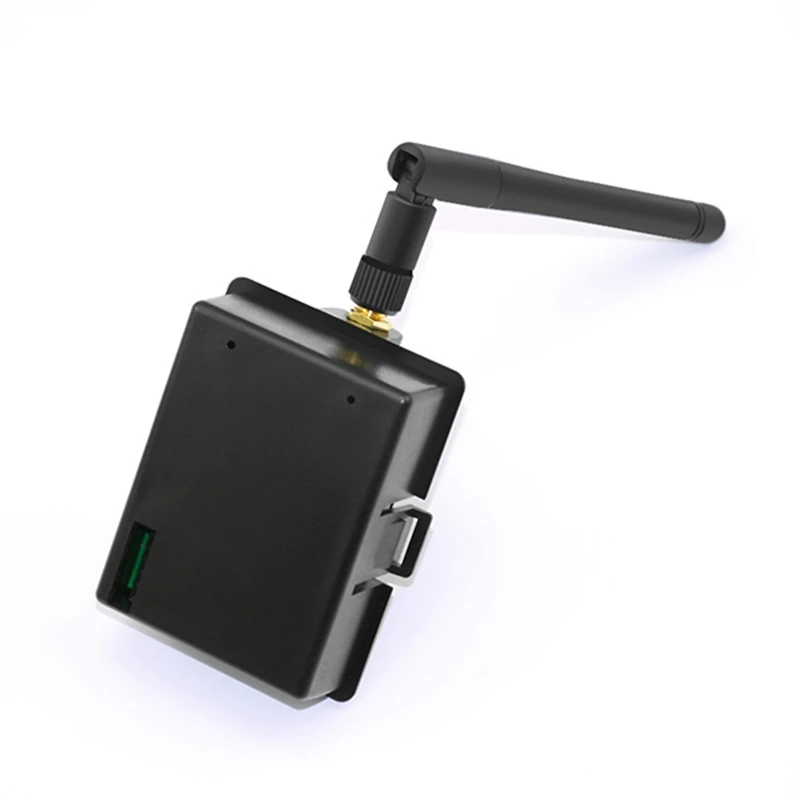

IRangeX IRX4 Plus 2 4G CC2500 NRF24L01 A7105 CYRF6936 4 в 1 мультипротокол STM32 TX передатчик Модуль с чехол

IRangeX IRX4 Plus 2 4G CC2500 NRF24L01 A7105 CYRF6936 4 в 1 мультипротокол STM32 TX передатчик Модуль с чехол

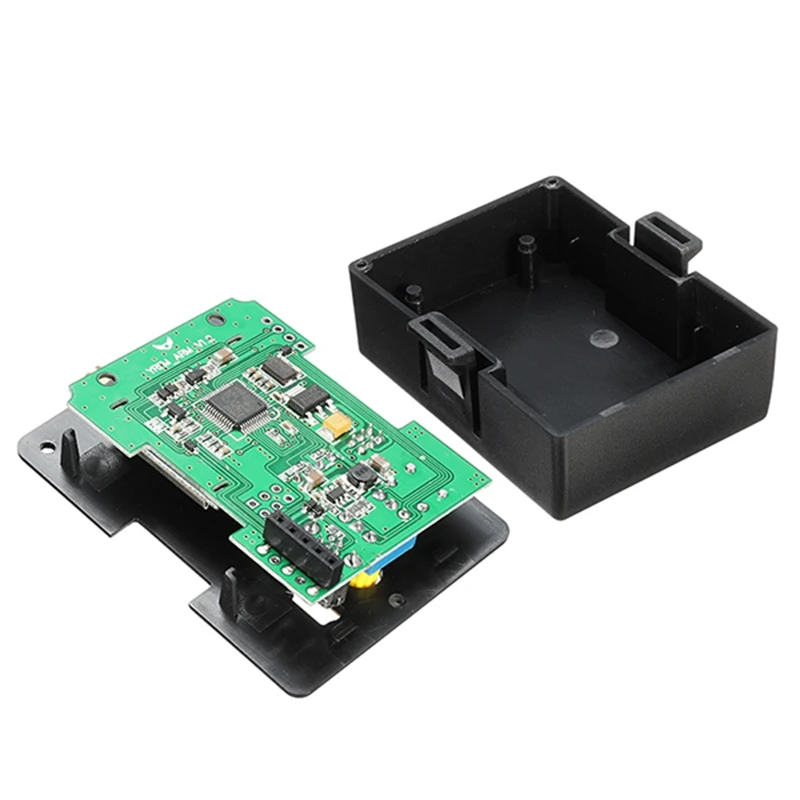

 Обзор: материнская плата

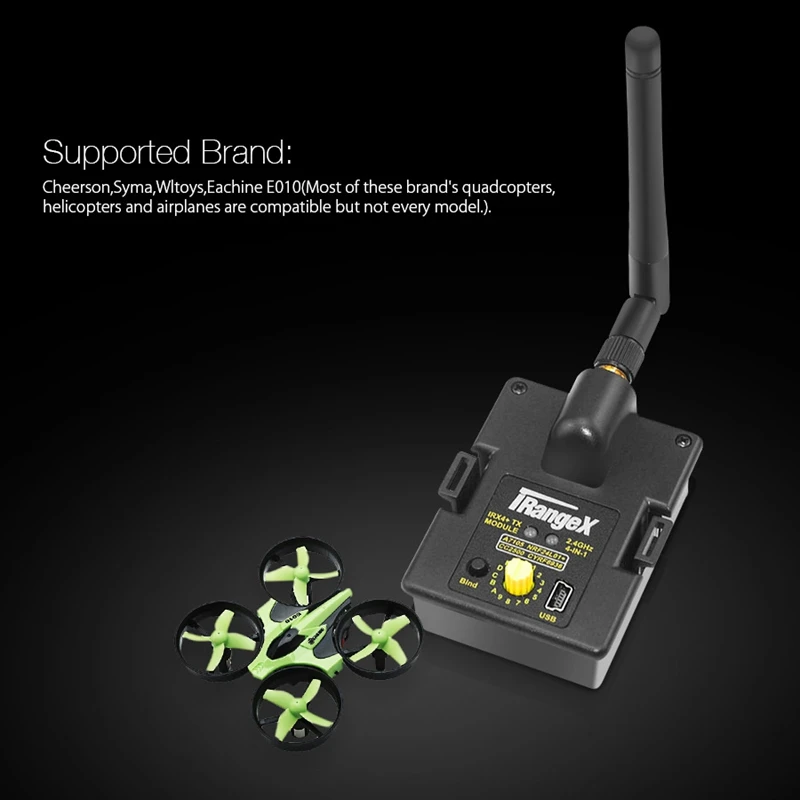

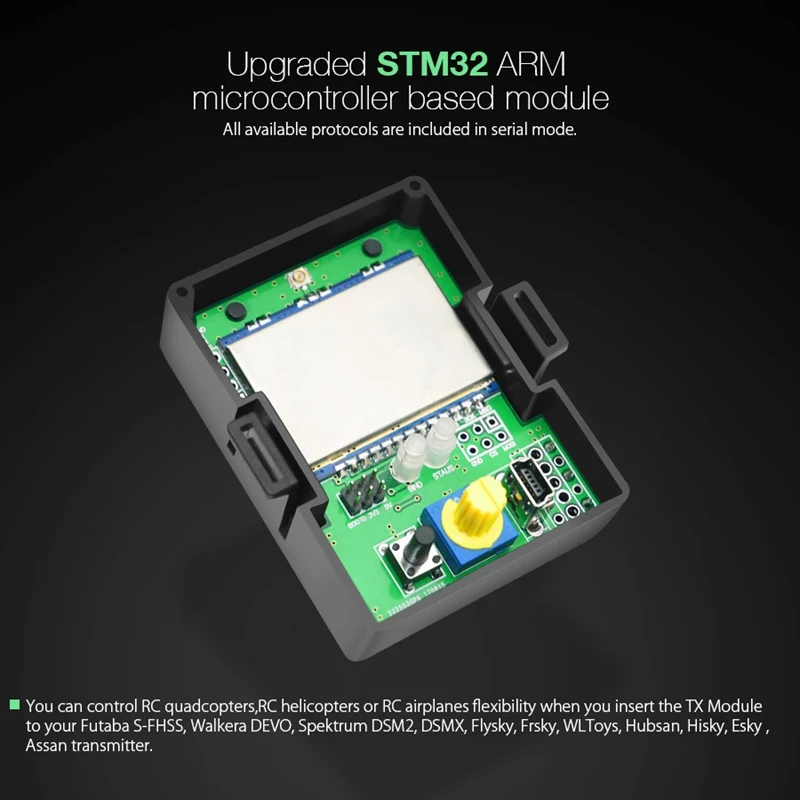

Этот модуль 2,4G Multi-protocol TX является модулем на базе микроконтроллера STM32 ARM. Все доступные протоколы включены в последовательный режим. Он подходит для многих брендов квадрокоптеров, вертолетов и самолетов.

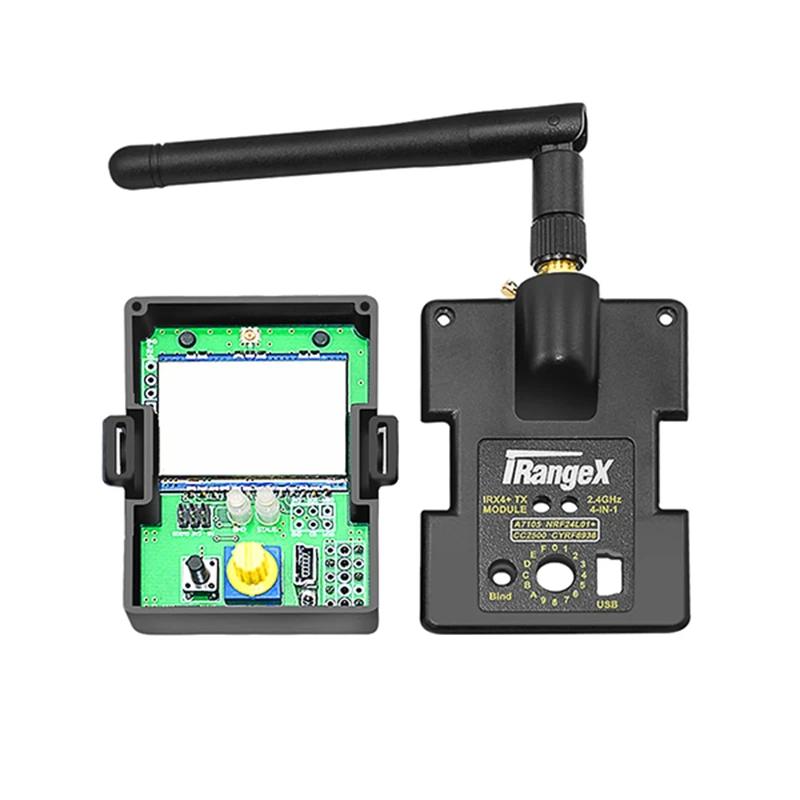

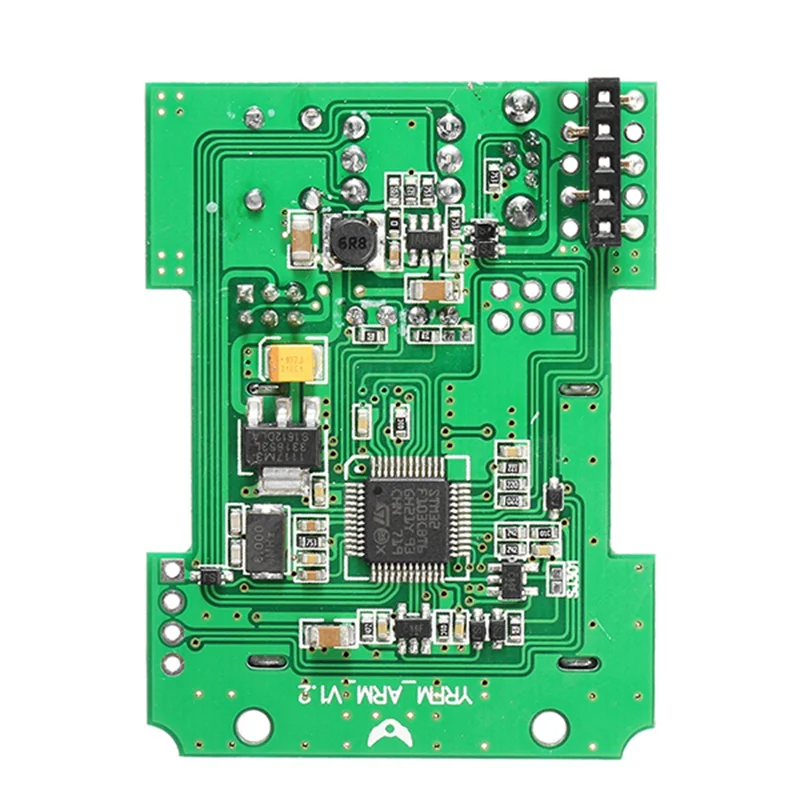

Этот модуль интегрирует четыре радиочастотных чипа (CC2500, NRF24L01, A7105, CYRF6936) в одну печатную плату, это. Поддерживает различные протоколы дистанционного управления, такие как Futaba S-FHSS, Walkera DEVO, Spek trum для DSM2, для DSMX, Flysky, Frsky, WLToys, Hubsan, Hisky, для Esky, Assan и др. вы можете контролировать свою гибкость с его помощью, и вы получите много отличного опыта с вашим любимым передатчиком.

Параметры:
Производитель: iRangeX
Наименование товара: IRX4 Plus
Рабочее напряжение: 5-14 в
Рабочий ток: <= 100 мА
Рабочая частота: 2,4G ISM для диапазона
Мощность RF: + 22 дБм
MCU: STM32F103CBT6 (128 K rom, 20 K ram)

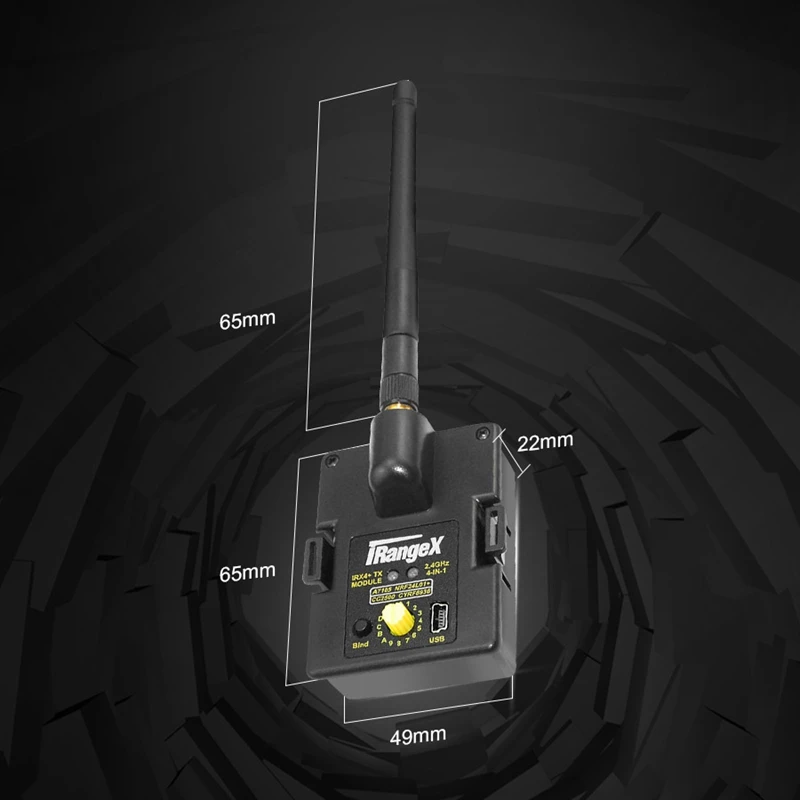

Вес: 45 г

Особенности:

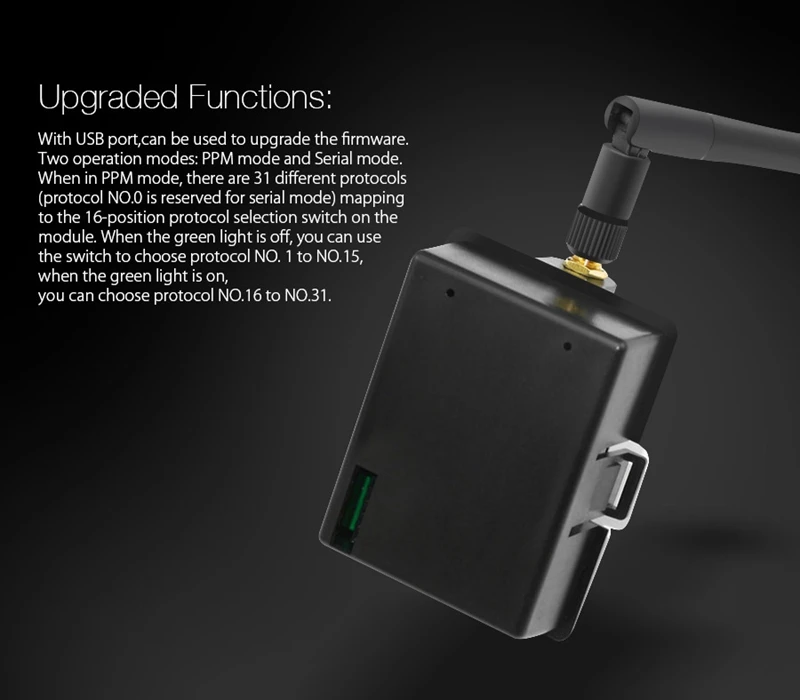

Два режима работы: режим PPM и последовательный режим.
-В тех случаях, когда в режиме PPM, есть 31 иные протоколы (Протокол № 0 предназначена для серийный режим) отображения 16 положений Протокола Выбор переключателя на модуле. Они указаны в таблице протоколов по умолчанию ниже, когда зеленый светильник выключен, вы можете использовать переключатель, чтобы выбрать номер протокола. От 1 до № 15, когда зеленый светильник включен, вы можете выбрать Протокол № 16 к № 31.
-Чтобы включить/выключить зеленый светильник, выполните следующие действия:
Выключите передатчик, укажите переключатель протокола на 0, удерживайте и нажмите кнопку привязки радиочастотного модуля, затем включите передатчик, через 3 секунды отпустите кнопку.

Нормальное использование в режиме PPM:
1. Установите модуль RF в положение, установите выход сигнала PPM на передатчик.
2. В соответствии с таблицей протоколов по умолчанию, поверните знак стрелки (сторона с вертикальным слотом) переключателя протокола на правильный номер, чтобы выбрать протокол.
3. после завершения работы по привязке, питание на вашем передатчике, красный светильник радиочастотного модуля будет включен, затем модуль RF готов к работе, после этого мощность на вашем приемнике (или ремесле).
4. Выбор протокола производится в начале включения питания, поэтому если вы хотите изменить Протокол во время работы, вы должны повторно использовать питание.
5. Красный светильник медленно мигает, если нет действительного сигнала PPM.

Работа привязки в режиме PPM:
1. Включите приемник и установите его в режим привязки.
2. удерживайте и нажмите кнопку привязки радиочастотного модуля, а затем включите передатчик, через 3 секунды отпустите кнопку, вы увидите, как красный светильник быстро мигает, затем радиочастотный модуль находится в режиме привязки, и красный светильник после привязки будет работать твердым.
3. Некоторые протоколы (например: S-FHSS) не имеют процедуры привязки на радиочастотном модуле, и некоторые протоколы (например: hubsan, e010) будут автоматически привязываться при включении питания.

Работа в последовательном режиме:

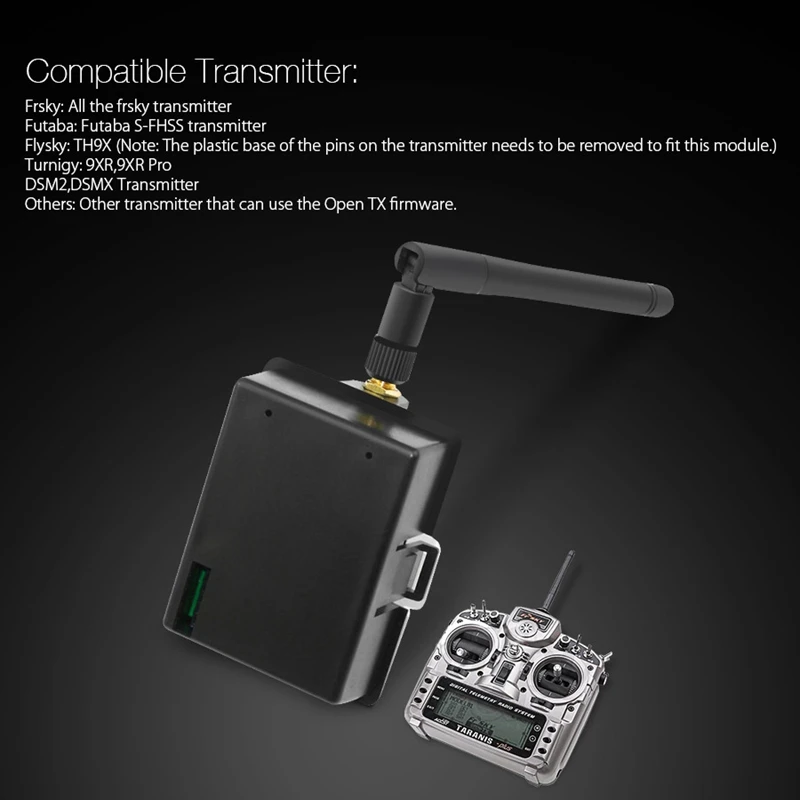

Когда зеленый светильник выключен, а Протокол переключен на 0, вы можете получить доступ к последовательному режиму. Передатчик, который поддерживает er9X/erSky9X или открытая прошивка TX, может работать в этом режиме, выбор и привязка протокола модели осуществляется из меню настроек модели на передатчике, для передатчиков с поддержкой телеметрии, телеметрическая интеграция выполнена без проблем с прошивкой передатчика.
Для получения дополнительной информации, пожалуйста, обратитесь по ссылке ниже.
//github.com/pascallanger/DIY-Multiprotocol-TX-Module
//github.com/pascallanger/DIY-Multiprotocol-TX-Module/blob/master/Protocols_Details.md

Обратите внимание:

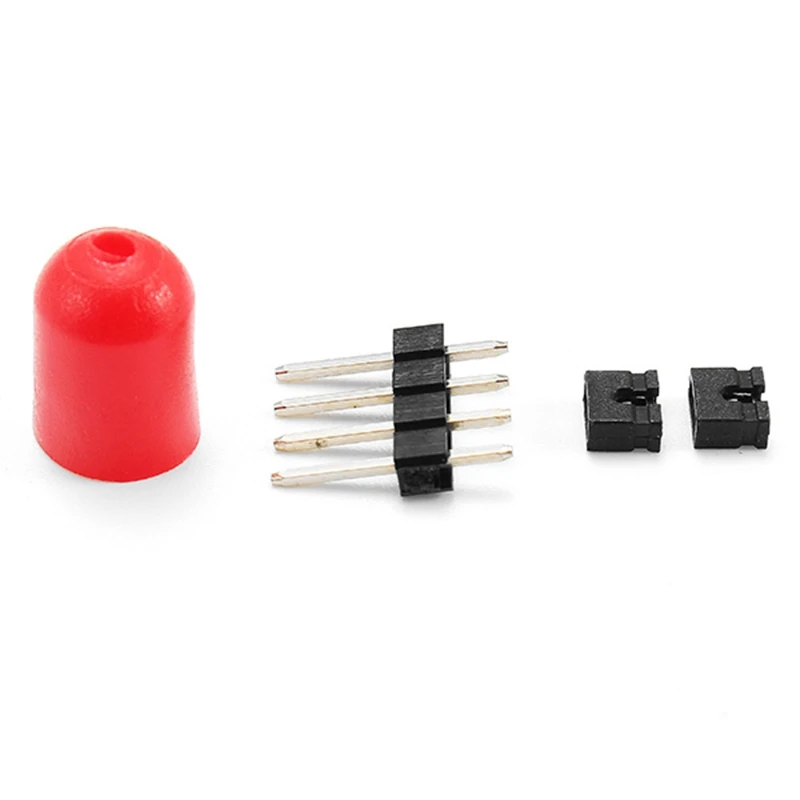

-Подключенные перемычки и заголовок используются для обновления прошивки модуля TX через USB Последовательный кабель. Пожалуйста, удалите их для нормального использования ..
-Иногда вам может потребоваться рециркуляция электроэнергии, когда вы выбираете новый протокол. Например, протокол изменяется с Q303 на HISKY.
-Для протокола FRSKY и S-FHSS, возможно, потребуется правильно установить значение Fine или Option (в меню настройки модели) для привязки к модели. Стоимость варьируется, так как она частично зависит от вашей модели.


Таблица протокола модели: перейдите по ссылке ниже:
Img.banggood.com/file/products/20171110034754%E6%9C%BA%E5%9E%8B%E5%8D%8F%E8%AE%AE%E5%AF%B9%E7%85%A7%E8%A1%A8.xls

Посылка включает в себя:
1x iRangeX IRX4 Plus TX модуль
