Генератор сигналов JDS2900 DDS счетчик 40 МГц высокая точность двухканальный

JDS2900 DDS генератор сигналов счетчика 40 МГц Высокоточный двухканальный произвольный сигнал Функция генератор сигналов Частотомер

    JDS2900 серии двухканальный Функция генератор сигналов объединяет несколько Функция в одном, как, например, Функция генератор сигналов произвольной формы генератор, генератор импульсов, развертки, счетчик и частотометра и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Особенности:

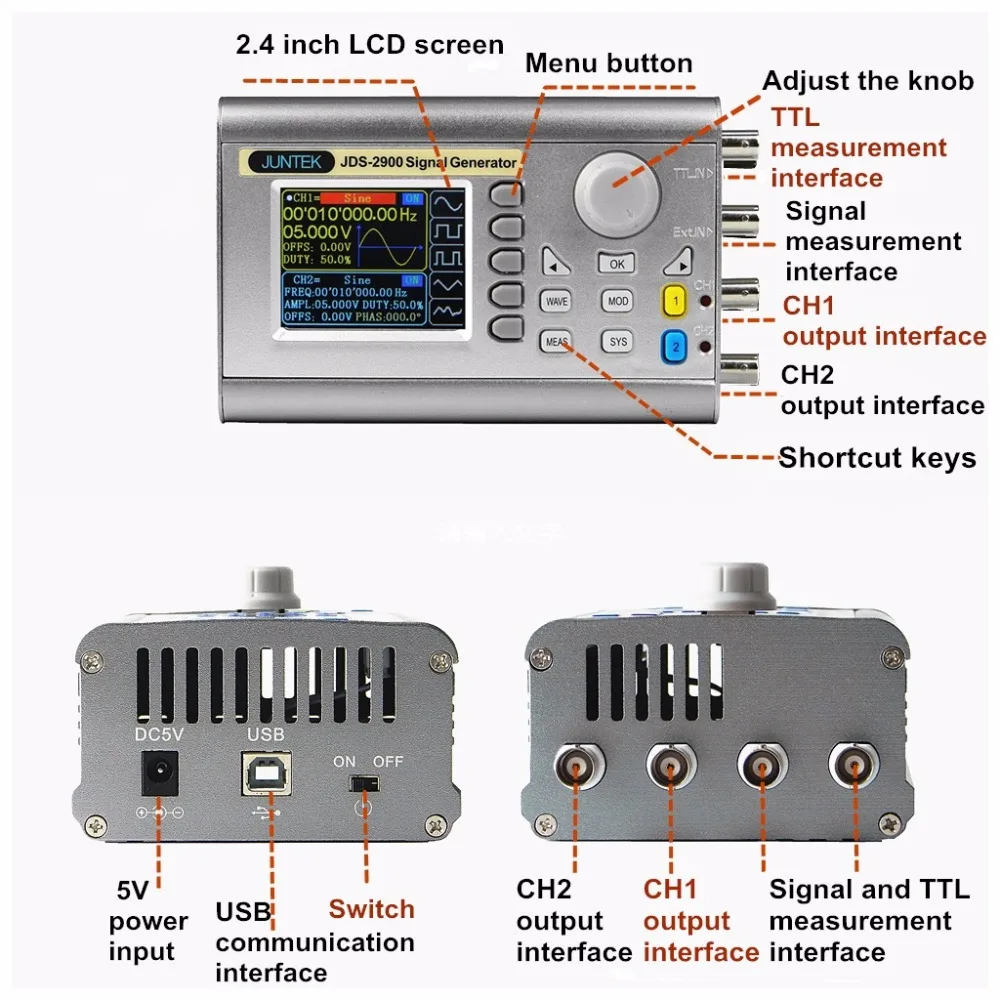

• Принять 320*240 2,4 "TFT цветной ЖК-дисплей дисплей, одновременное отображение параметров CH1 и CH2.
• Возможность воспроизведения сигналов.
• Используйте мягкие силиконовые клавиши вместо традиционных патч-ключей, высокая чувствительность и удобство в эксплуатации.
• Макс. Выходная частота (Синусоидальная волна) до 15 МГц/30 МГц/40 МГц/50 МГц/60 МГц (опционально), частота дискретизации 266MSa/s и вертикальное разрешение 14 бит.
• Полностью независимый двойной выходной канала, синхронизация в эксплуатации и регулируемый разность фаз.
• Отличное улучшение производительности квадратных волн, диапазон квадратных частот до 15 МГц без искажений.
• 60 групп произвольной волны Функция хранения, устройство чтения карт памяти позволяет достичь глубины резкости, каждая группа 2048*14 бит.
• Высокочастотная точность и разрешение: точность частоты до 10 ^(-6) величины, общий диапазон разрешения частоты составляет 0,01 Гц.
• Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1mV, амплитуда диапазон 0Vpp ~ 20Vpp.
• Показателями рабочего цикла каждого канала может быть отрегулировано самостоятельно, регулировочный разрешение 0.1%.
• Функция развертки: Линейная развертка и логарифмическая развертка функции; 0,1 s-999,9 s Время развертки; Направленность вперед, назад и круглого хода.
• С импульсными поездами функция всплеска выходного сигнала: Позвольте выходу блока 1 ~ 1048575 произвольных импульсных поездов.
• Функции измерения: может измерять частоту сигнала, цикл, ширину положительного/отрицательного импульса и рабочий цикл; Частотный диапазон 1 Гц ~ 100 МГц.
• -9,99 V ~ 9,99 V DC офсетная печать, офсетная печать Разрешение: 0,01 V.
• С цифровым функция сигнала, CMOS Выходной диапазон 0 ~ 10V.
• Функция хранения: может хранить 100 групп параметров, установленных пользователем и извлекать в любое время.
• Функции счетчика: с постоянного и переменного тока режимы связи.
• Произвольная функция редактирования волн: пользователь может редактировать произвольную волну на ПК и затем скачивать на выход из прибора.
• Связь Функция: ПК может использоваться для управления прибором.
• С защитой от короткого замыкания на выходе: все выходы сигнала могут работать 60 с под нагрузкой короткого замыкания conditio

Частота Технические характеристики:

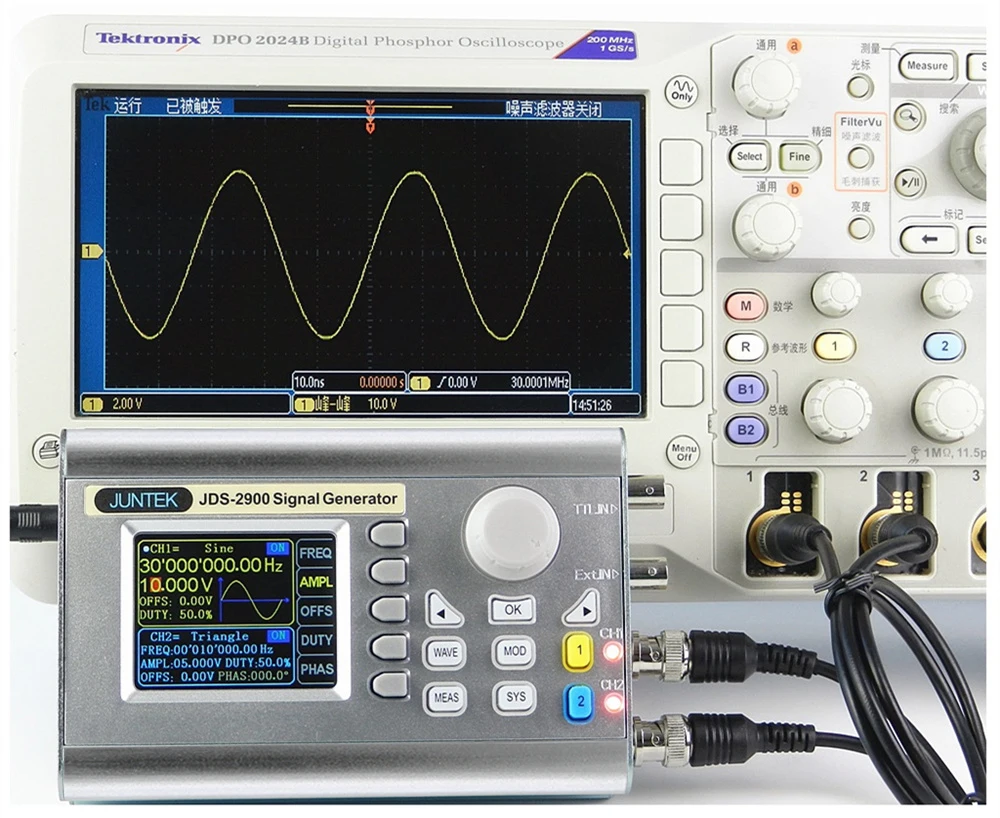

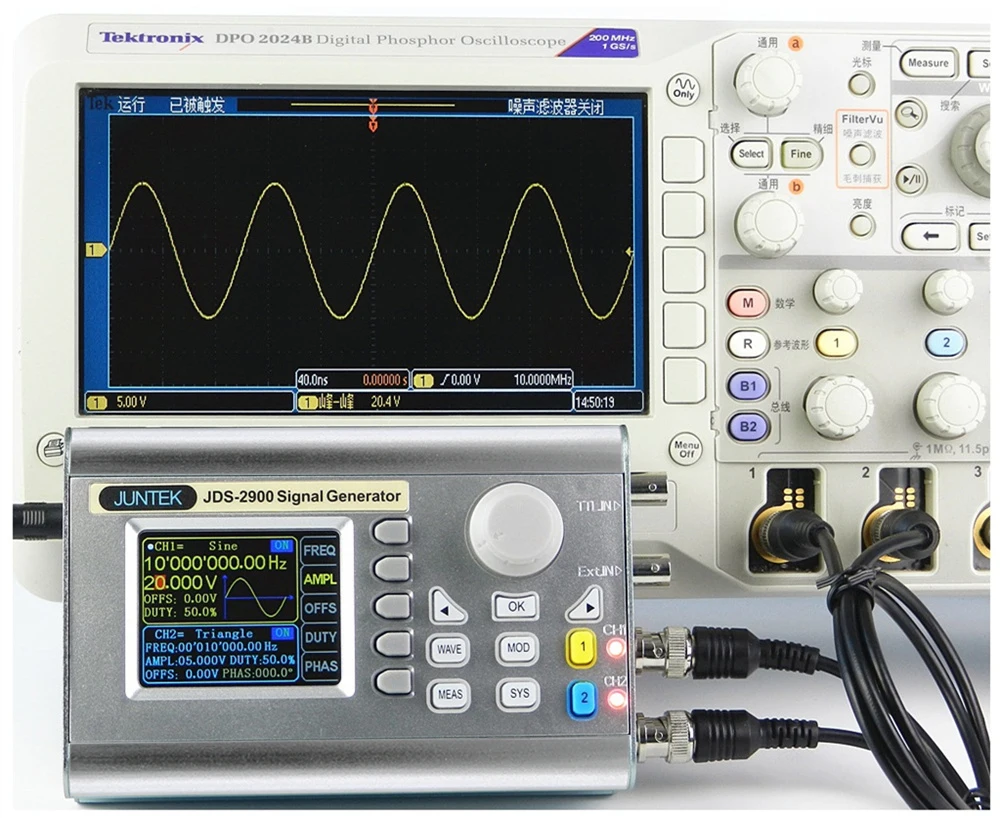

• Синусоидальный Диапазон частот: 0 ~ 40 МГц

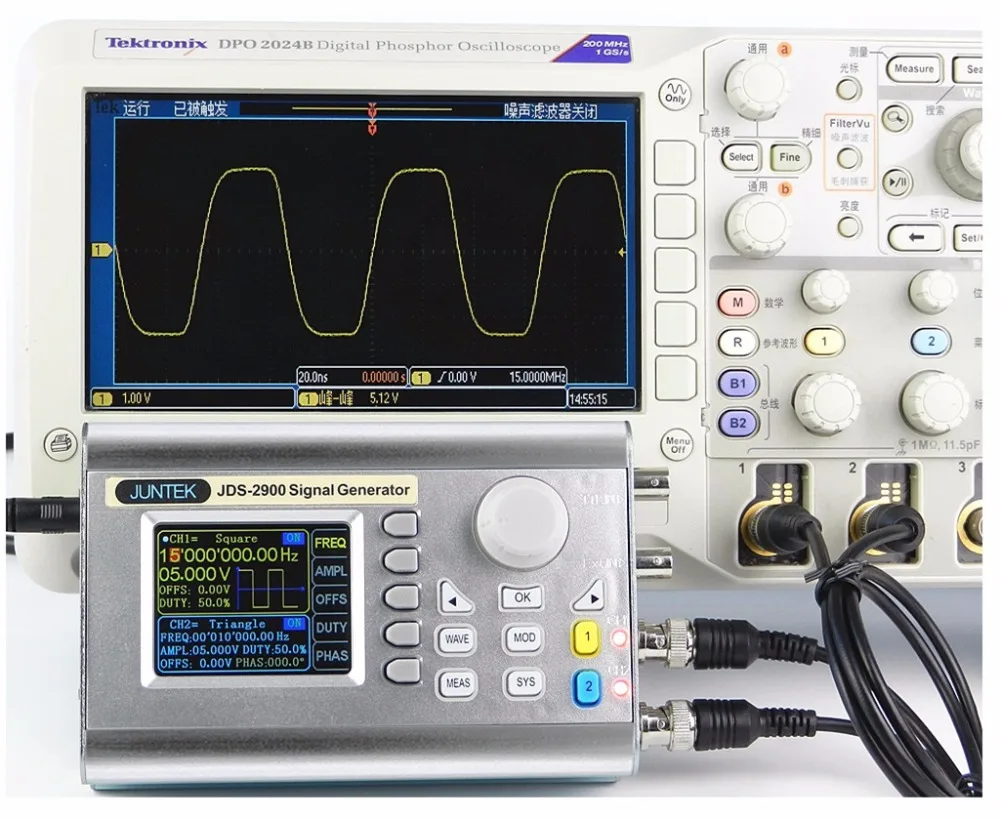

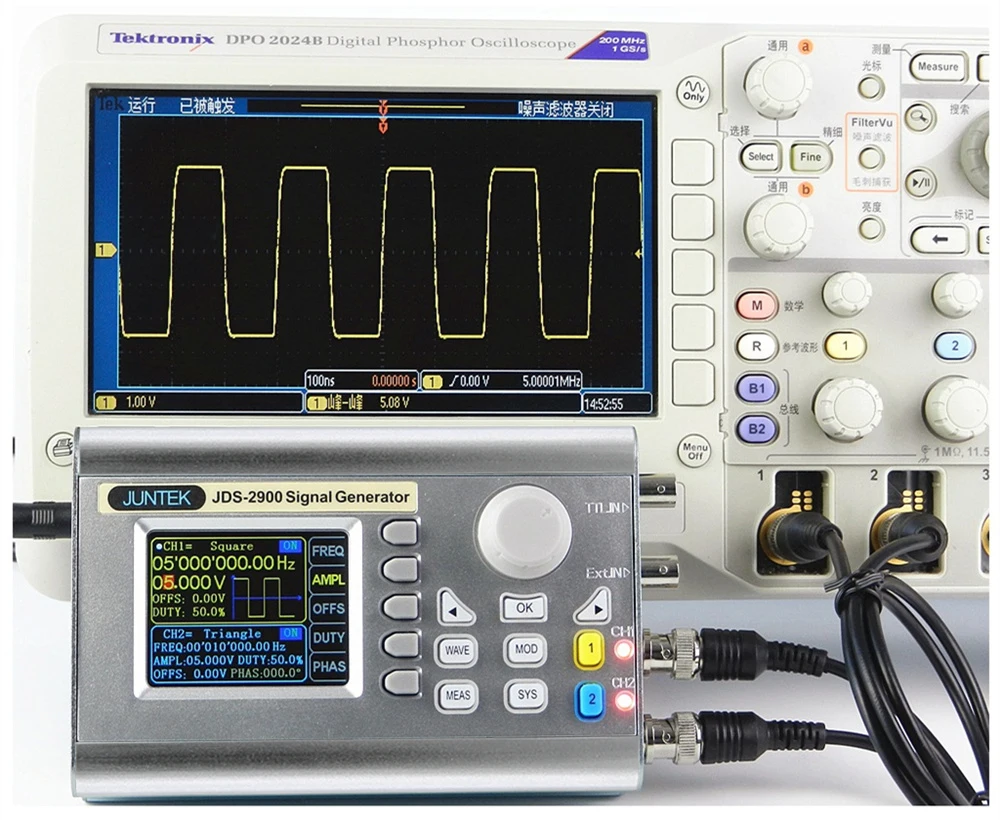

• Диапазон квадратных частот: 0 ~ 15 МГц
• Треугольный Частотный диапазон: 0 ~ 15 МГц
• Диапазон частоты импульса: 0 ~ 6 МГц
• TTL Цифровой частотный диапазон: 0 ~ 6 МГц
• Частотный диапазон произвольной волны: 0 ~ 6 МГц
• Квадратный Время нарастания: ≤ 15nS
• Диапазон регулировки ширины импульса: 40nS - 4000S
• Точность частоты: ± 20 ppm
• Стабильность частоты: ± 1 ppm/3h

Сигналов Технические характеристики:

• Форма волны: синус, квадрат, треугольник, пульс (коррекция рабочего цикла, ширина импульса и время цикла регулируются), произвольная волна, CMOS, уровень постоянного тока, полуволна, полная волна, pos-ladder, neg-Ladder, noise, exponential rise, exponential fall, tone, cink pulse, lorentz pulse и 60 видов пользовательских форм сигналов.
• Разрешение волны: 14 бит
• Частота дискретизации сигнала: 266 MSa/s
• Длина волны: 2048 точек
• Синусоидальное подавление: ≥ 45dBc(<1 МГц); ≥ 40dBc(1 МГц ~ 20 МГц)
• Синус-полное гармоническое искажение: <0.8%(20 Гц ~ 20 кГц, 0dBm)
• Квадратные и импульсные (квадратные): ≤ 5%
• Диапазон квадратных и импульсных циклов (пульс): 0,1-99.9%
• Пандус волна-линейность: ≥ 98% (0,01 Гц ~ 10 кГц)

Выход Технические характеристики:

• Амплитуда диапазон: частота <10 МГц, 0-20VPP; Частоты> 10 МГц, 0 - 10Vpp.
• Амплитудное Разрешение: 1 мВ
• Амплитудная стабильность: ± 0.5%/5 ч
• Амплитудная Плоскостность: ± 5%(<10 МГц); ± 10%(>10 МГц)

Сигналов Технические характеристики:

• Выходное сопротивление: 50Ω ± 10% (Типичный)
• Защита: короткое замыкание 60S не будет повреждено

DC офсетной печати:

• Офсетная печать диапазон регулировки: Выход амплитуда> 2V-9,99 V ~ 9,99 V; 0,2 V <Выход amplitude≤ 2V-2,5 V ~ 2,5 V;0 <Выход amplitude≤ 0,2 V,-0,25 V ~ 0,25 V;
• Офсетная печать Разрешение: 0,01 V

Фазы Технические характеристики:

• Диапазон регулировки фаз: 0 ~ 359.9o
• Разрешение фазы: 0.1o

TTL/COMS выход:

• Низкий уровень по уровню поверхности: <0,3 V
• Высокий уровень: 1 - 10 в
• Повышение уровня/время падения: ≤ 20 нс

Функции внешнего измерения:

• Функция счетчика частоты-Диапазон измерения частоты: 1 Гц ~ 100 МГц
• Функция счетчика частоты-Точность измерения: время ворот непрерывно регулируется между 0,01 S ~ 10s
• Счетчик функций-счетная область: 0-4294967295
• Режим работы счетчика: 2 режима соединения, постоянный ток и переменный ток
• Счетчик функция шагомера режим: ручная работа.
• Диапазон напряжения входного сигнала: 2 - 20 Vpp
• Измерение ширины импульса: 0.01us (разрешение), 20s (максимальное время измерения)
• Измерение периода: 0.01us (разрешение), 20s (максимальное время измерения)

Развертки функции:

• Канал развертки: CH1 или CH2
• Тип развертки: Линейная развертка, бревенчатая развертка
• Время подметания: 0,1 s ~ 999,9 s
• Диапазон установки: произвольно установить между точкой запуска и точкой остановки
• Направление развертки: вперед, назад и круглый ход

Общие технические параметры:

• Дисплей Тип: 2,4 дюймов TFT цветной ЖК-дисплей
• Хранение и загрузка-Количество: 100 групп
• Хранение и загрузка-Расположение: от 00 до 99 (извлечение данных о месте 00 по умолчанию)
• Произвольная волна-Количество: от 1 до 60, всего 60 групп (по умолчанию 15 групп)
• Режим интерфейса: USB к последовательному интерфейсу
• Интерфейс расширения: есть последовательный интерфейс режима уровня TTL, который будет удобен для вторичного развития.
• Скорость связи-стандарт: 115200 bps
• Протокол связи-принять команду: Линейный режим, открытый протокол
• Мощность питания: DC 5 V ± 0,5 V
• Процесс производства: технология поверхностного монтажа, крупномасштабная интегральная схема, высокая надежность, длительный срок службы
• Пользователь может установить включения или выключения по процедуры
• Рабочие характеристики: Полная кнопка работы, ручка непрерывной регулировки
• Условия окружающей среды: 860 г

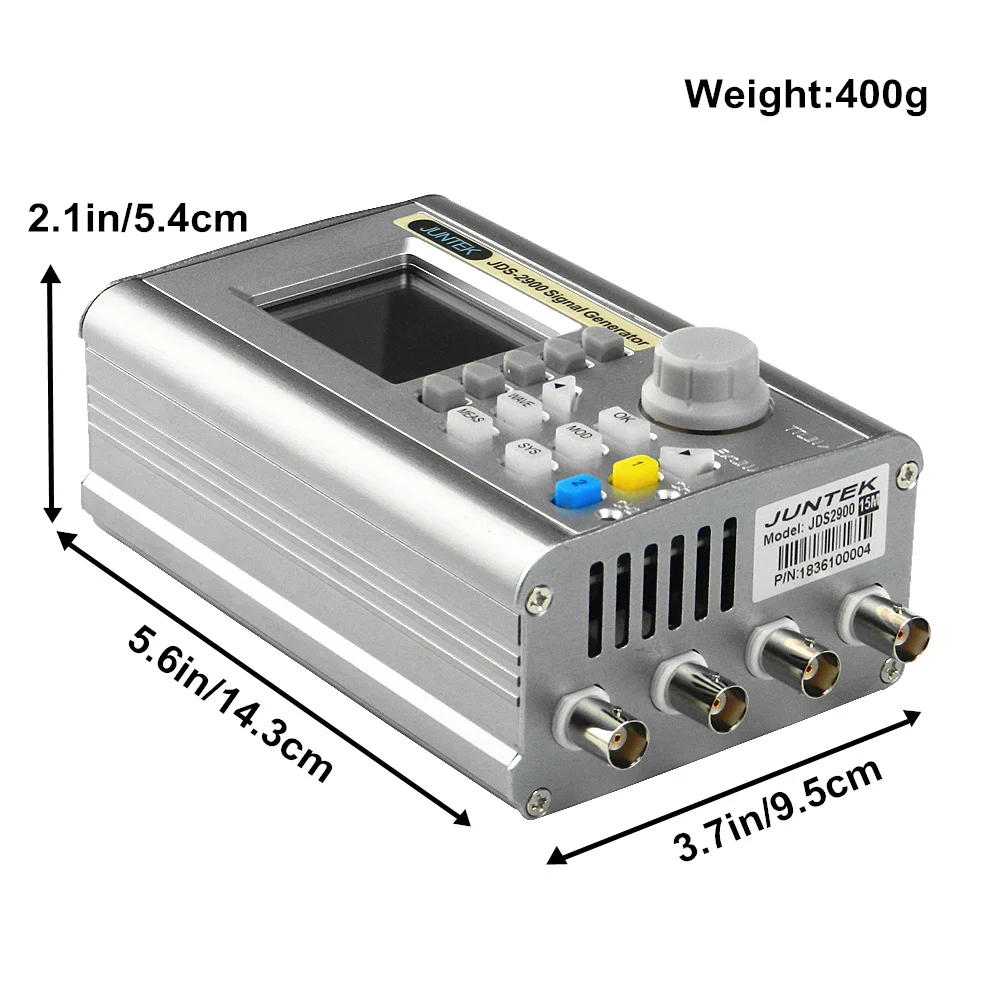

• Размеры: 23x15x9,5 см

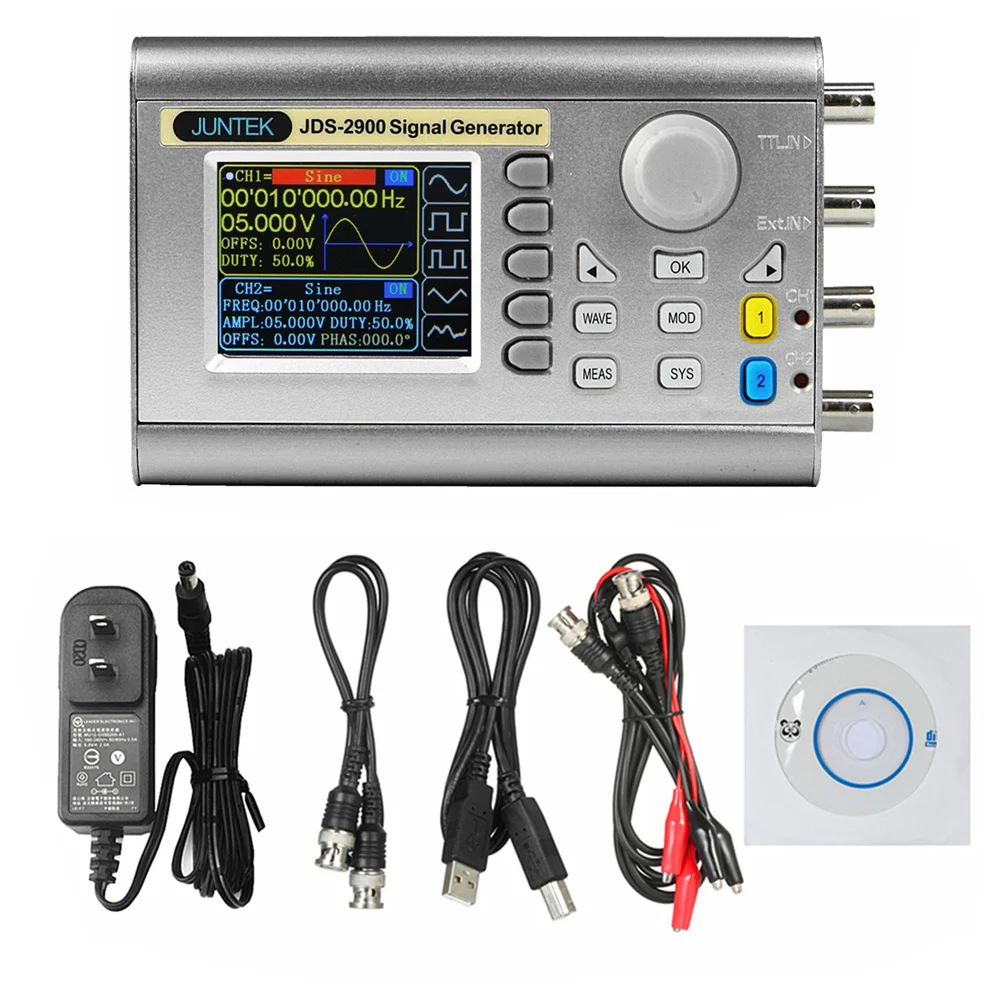

Посылка список:
1 * DDS генератор сигналов
1 * CD-плеер
1 * Мощность адаптер (в: 100 ~ 240V ~ 50/60Hz, Выход: 5,0 V-2.0A)
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * Кабель BNC-Clip
