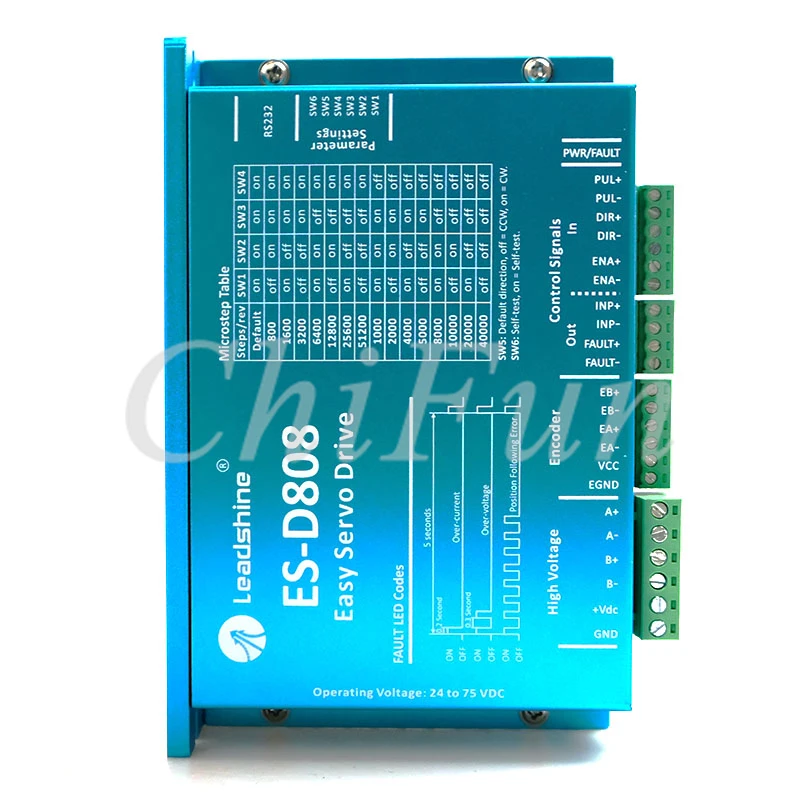

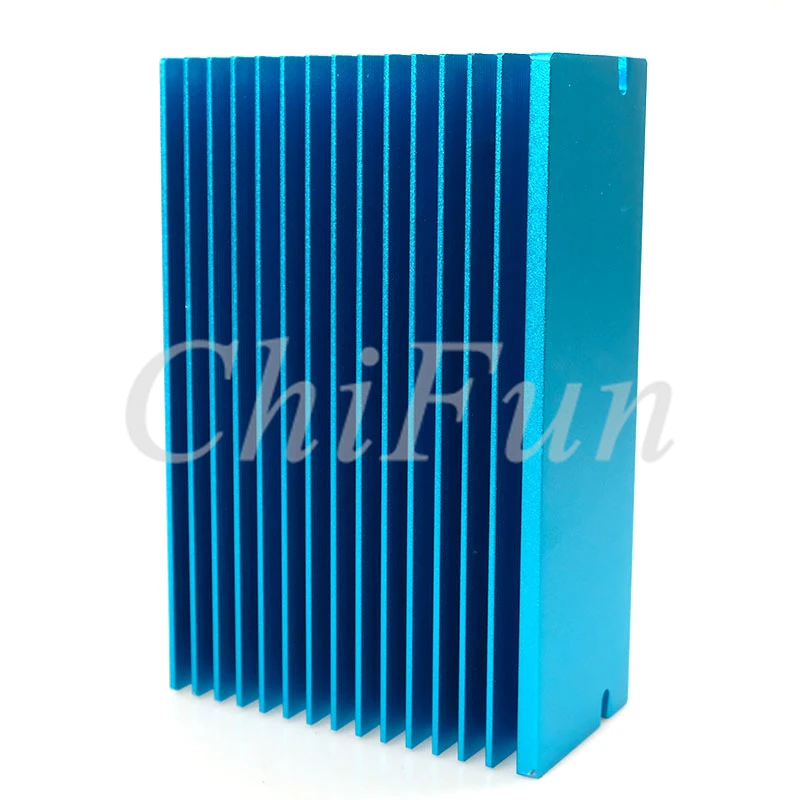

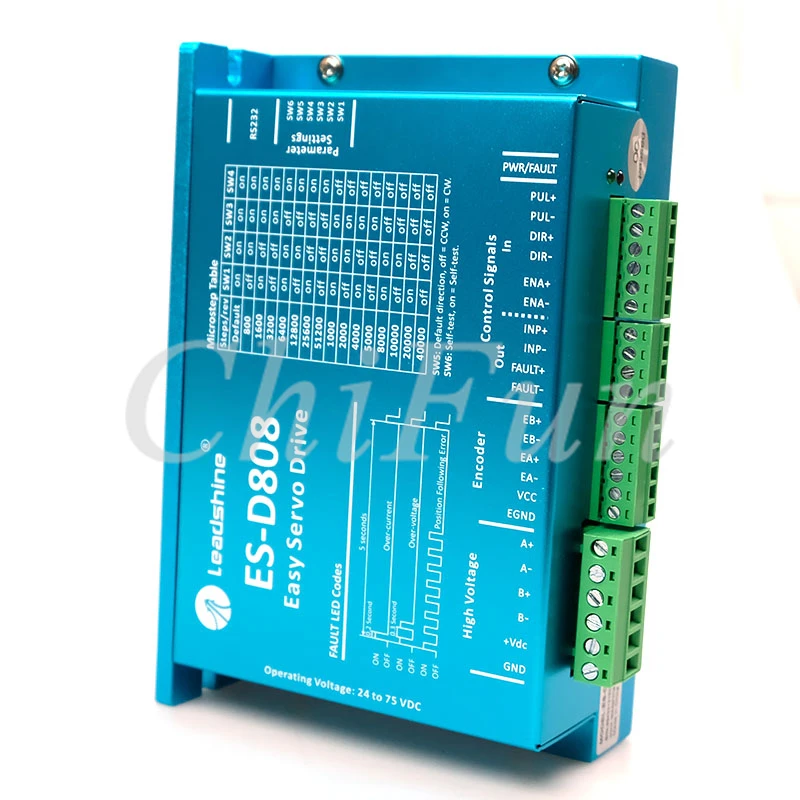

Оригинальный легкий сервопривод Leadshine с ЧПУ DSP замкнутым контуром 8 А 20-80 В

Оригинальный легкий сервопривод Leadshine с ЧПУ DSP замкнутым контуром 8 А 20-80 В

Особенности

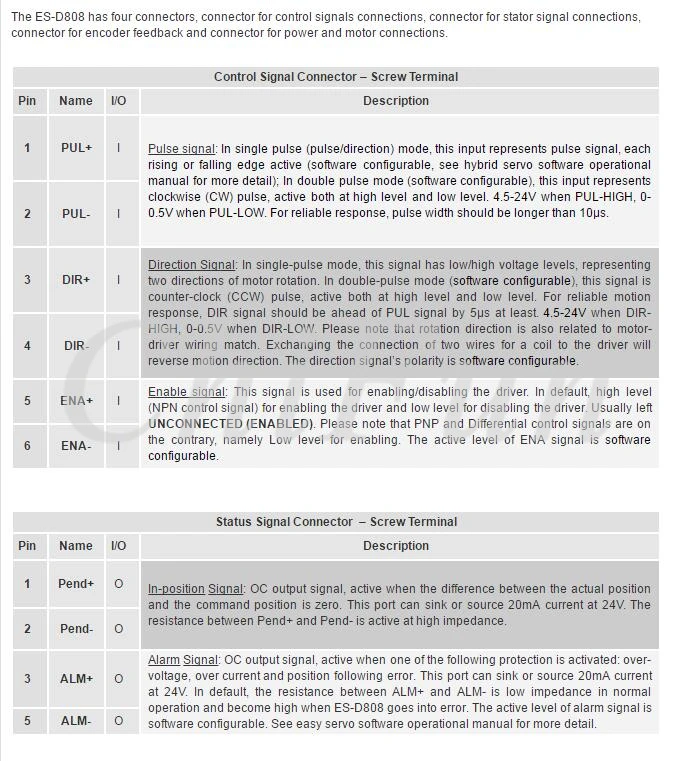

• Шаг и управления направлением
• Замкнутая петля положения без потери синхронизации движения

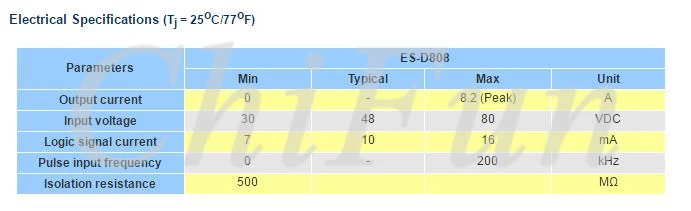

• Рабочее напряжение: 20-80 В постоянного тока
• Нагрузки на выходной ток 0,5-8,2 A
• Высокий крутящий момент при запуске и низкой скорости
• Без бронирования крутящего момента
• Высокая жесткость при остановке
• Существенно сократить нагрев двигателя
• Плавное движение двигателя и очень низкий уровень шума двигателя
• Быстрая реакция, отсутствие задержки и нулевое время установки
• Нет потери шагов; Нет охоты; Нет чрезмерной стрельбы
• Plug-and-play и без настройки для большинства приложений

ES-D808-одна из моделей LeadshineES-D Серводвигатель серии easyКоторые могут это занимает 20-80 В постоянного тока входного напряжения и выход 0,5-8,2 непрерывный нагрузки на основе в настоящее время. Он способен управлять NEMA 17, 23, 24 и 34 простыми серводвигателями (шаговыми двигателями с кодерами) с петлей положения, закрытой в режиме реального времени.

Основываясь на новейшей технологии DSP и применяя усовершенствованный алгоритм управления Leadshine, ES-D808 простой Серводвигатель применяет серводвигатель на легких серводвигателях. Благодаря легкому серводвигателю, он сочетает в себе функции как степеров с открытым контуром, так и бесщеточных серводвигателей, и предлагает множество уникальных возможностей для отличной производительности системы управления движением.

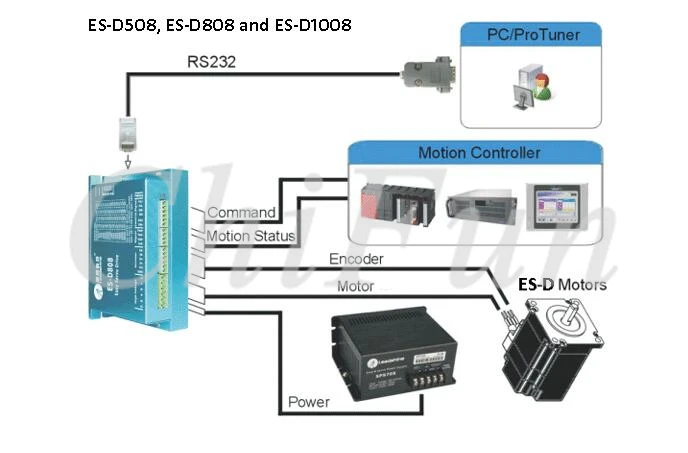

Так же, как и серводвигатели в традиционных бесщеточных серводвигательных системах, ES-D808 простой Серводвигатель принимает отзывы кодера от управляемогоES-M Серводвигатель серии easyЧтобы закрыть петлю положения и исключить возможность потери синхронизации движения. Следовательно,Потери пройденных шаговЧто ограничивает принятие шаговых систем полностью устраненоВ ES-D808 управляемых легких сервосистем. По сравнению с постоянным выходным током в шаговом приводе открытого цикла, выходной ток от ES-D808 серводвигателя до управляемого двигателя основан на нагрузке. Когда требование к крутящему моменту низкое, выходной ток автоматически снижается до уровня «просто достаточно». Но когда требования к крутящему моменту высоки, ES-D808 простой Серводвигатель может быстро увеличить выходной ток, до 8.2A. Это может значительно улучшить время отклика системы управления, обеспечить отличную производительность ускорения и уменьшить нагрев двигателя на 50% над шаговыми системами открытого цикла. Кроме того, нет необходимости в заказе крутящего момента для простой сервосистемы с ES-D808 приводом. В ES-D808 управляемой легкой сервоприводной системе, она всегда позволяет 100% реализации крутящего момента доступен от управляемого легкого серводвигателя и таким образом улучшает высокую скорость системы на 30% по сравнению с аналогичными шаговыми системами открытого цикла. Кроме того, гладкость и тишина также значительно улучшаются в ES-D808 управляемых легких серводвигателей.

По сравнению с традиционными бесщеточными серводвигателями, стоимость легких серводвигателей с ES-D808 приводом значительно ниже. Они также превосходят сопоставимые традиционные бесщеточные сервосистемы для особенностей гораздо более высокого крутящего момента с низкой средней скоростью, высокой жесткости в режиме ожидания, без охоты (тряски), без чрезмерной стрельбы и почти нулевого времени оседания. Кроме того, настройка plug-and-play практически для всех приложений делает ES-D808 систему сервопривода простой в установке, над труднонастраиваемыми бесщеточными сервосистемами, которые обычно включают конфигурации десятков параметров.

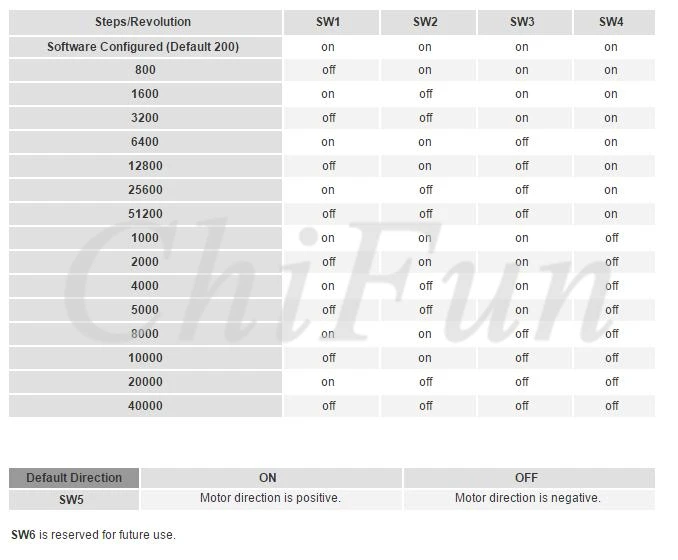

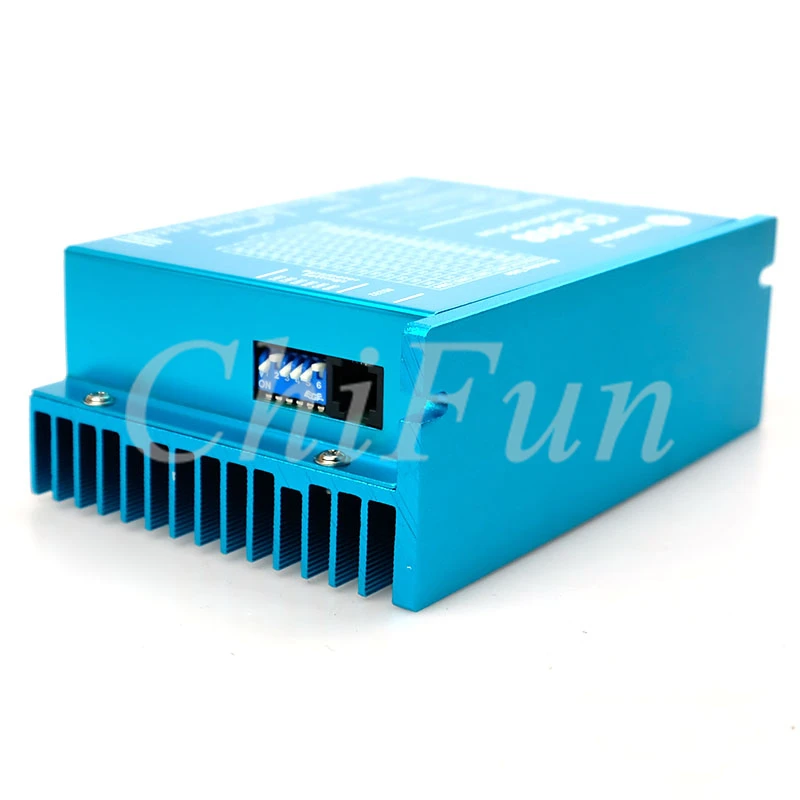

Когда ES-D808 легкий сервопривод снабжен LeadshineES-M Серводвигатель серии easyЕстьНастройка не требуетсяПрактически для всех приложений. В Разрешающая способность на выходе из ES-D808 с выходное разрешение по умолчанию в выходное разрешение 2000 импульсов в разрешение (равная 10 microstep в 2-фазный шаговый систем). С помощью DIP-переключателей пользователь также может легко изменить выходное разрешение на одно из 15 выходных разрешений от 800 до 51200 (равное 4-256 микрошаговым системам 2 фазы). С программным обеспечением конфигурации Leadshine, ProTuner, продвинутый пользователь может также установить Пользовательские настройки разрешения, текущие и позиционные параметры петли, процент холостого тока и т. Д.

ES-D808, управляемые простыми сервоприводами, широко используются многими клиентами Leadshine OEM для обновления своих шаговых систем открытого цикла или замены бесщеточных серводвигателей в таких отраслях, как станки с ЧПУ, робототехника, упаковка, текстиль...

* Pb-Free или CE/UL одобренные версии опционально. Контактные данныеLeadshineИли см. Дополнительную информацию в руководстве по эксплуатации оборудования.
