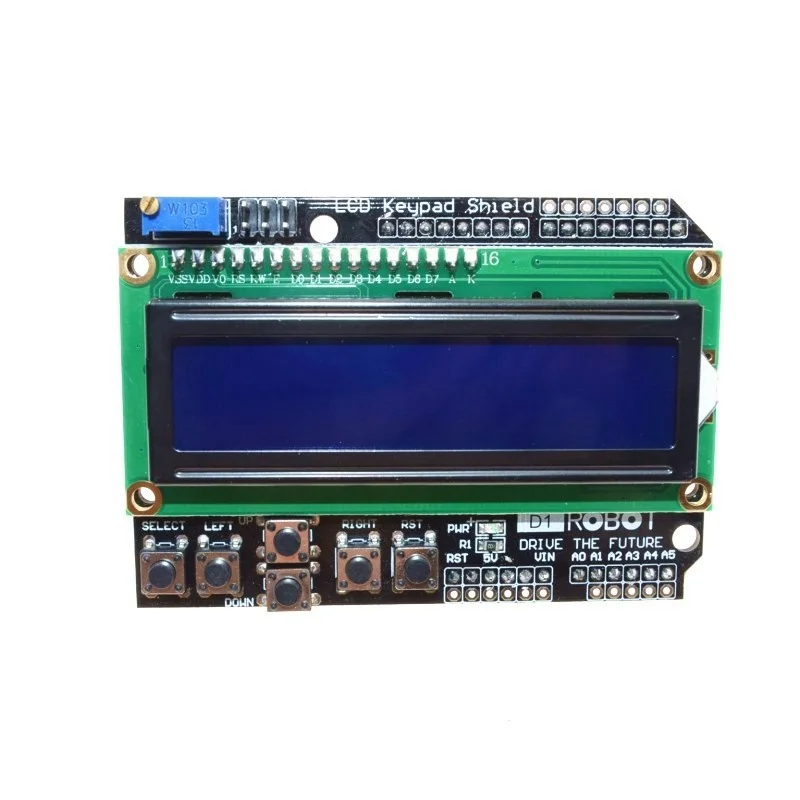

Тонкий ЖК экран LCD1602 дисплей 1602 модуль для Arduino ATMEGA328 ATMEGA2560 raspberry pi UNO синий

---

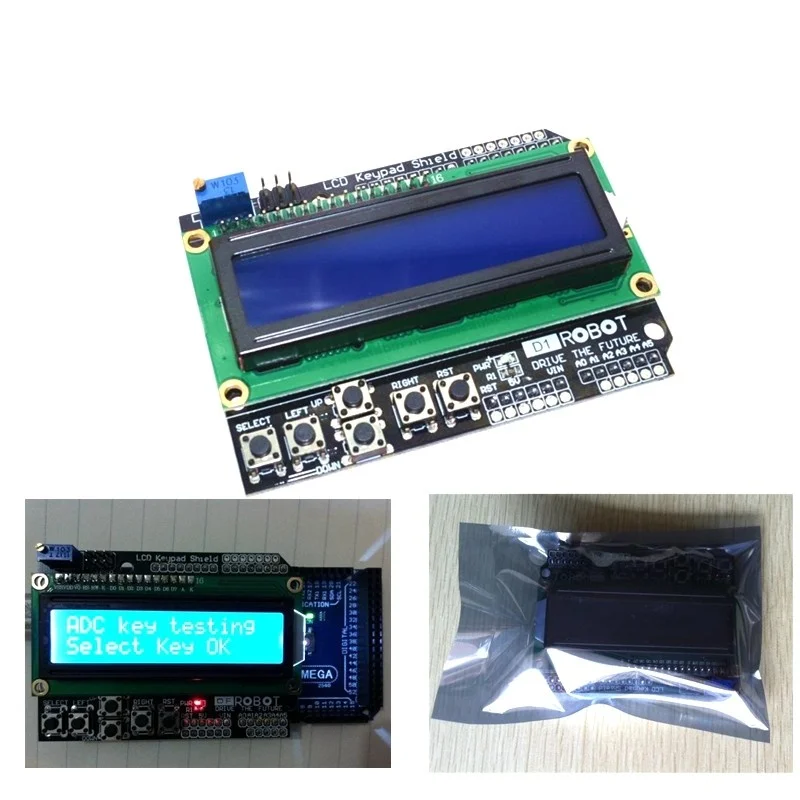

ЖК-клавиатура Щит LCD1602 LCD 1602 Модуль дисплей для Arduino ATMEGA328 ATMEGA2560 raspberry pi UNO синий экран

1602LCD Основные технические параметры:

1. Емкость Дисплея: 16 × 2 символа 2. Рабочее напряжение чипа: 4,5-5,5 В 3. Рабочий ток: 2.0mA (5,0 V) 4. Лучшее рабочее напряжение модуля: 5,0 В 5. Размер символа: 2,95 × 4,35 (Ш × В) мм

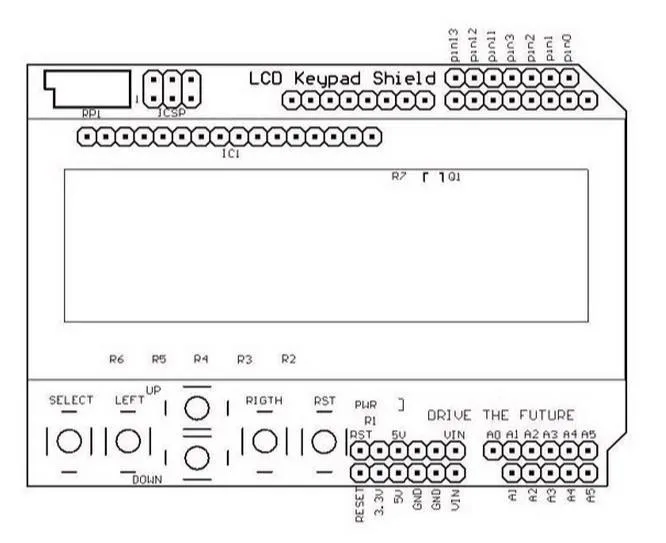

Определения контактов:

1 VSS Power Ground 9 D2 Data 2 VDD Power Positive 10 D3 Data 3 VL жидкокристаллический дисплей смещения 11 D4 данных 4 RS Data/команда Выберите 12 D5 data 5 R/W выбирает данные 13 D6 6 E Включение сигнала 14 D7 данных Положительная подсветка 7 D0 Data 15 BLA 8 D1 Data 16 BLK подсветка отрицательная 1 фут: VSS для наземной мощности. 2 фута: блок питания VDD 5 V подключен. 3 фута: VL для регулировки контрастности ЖК-дисплея, затем источник питания является самым слабым контрастом, заземляющим контрастом Максимальная, высокая контрастность будет производить «ghosting», может использоваться, когда потенциометр 10 K для регулировки контрастности. 4 фута: RS для выбора регистра, выберите высокий регистр данных, низкий, когда инструкция выбирает регистр. 5 футов: R/W для чтения и записи сигнальных линий, высокий, когда чтение операции, низкий, когда запись операции. Когда RS И R/W вместе для низкого уровня могут быть написаны на инструкции или адрес дисплея, когда RS является низким, когда R/W является высоким Может считывать сигнал занят, когда RS высокий уровень R/W Низкий уровень может записывать данные. 6 футов: Электронная сторона включена, когда E-level скачок от высокого до низкого, ЖК-модуль для выполнения команды. От 7 до 14 футов: D0 ~ D7 для 8-битных двунаправленных линий передачи данных. 15 футов: Катод с подсветкой. 16 футов: подсветка Отрицательная.

1602LCD инструкции:

1602 ЖК-модуль Встроенный регулятор в общей сложности 11 инструкций Управления, как показано в таблице ниже: Номер инструкции RS R/W D7 D6 D5 D4 D3 D2 D1 D0 1 прозрачный экран 0 0 0 0 0 0 0 0 0 1 2 курсора возврата 0 0 0 0 0 0 0 0 1 * 3 набора режимов ввода 0 0 0 0 0 0 1 I/D S Управление ВКЛ./ВЫКЛ. 4 дисплея 0 0 0 0 1 D C B 5 курсор или символ сдвиг 0 0 0 0 1 S/C R/L * 6 функций набора 0 0 0 1 DL N F * 7 наборов, адрес памяти генератора символов 0 0 1, адрес памяти генератора символов 8 наборов данных адрес памяти 0 0 1 Отображение данных адрес памяти 9 читает загруженный флаг или адрес 0 1 BF Счетчик адрес 10 записей в CGRAM или DDRAM) 1 0 данных для записи 11 чтение данных из CGRAM или DDRAM 1 1 чтение содержимого данных 1602 ЖК-модуль для чтения и записи операций, экран и курсор операции запрограммированы через инструкции для достижения. (Примечание: 1 высокий, 0 низкий) Инструкция 1: четкий дисплей, код инструкции 01 H, сброс курсора на адрес 00 H. Команда 2: курсор сбрасывается, и курсор возвращается к адресу 00 H. Инструкция 3: Настройка режима ввода/вывода курсора и отображения: направление движения курсора, высокое смещение уровня вправо, низкий уровень движения влево S: Весь текст на экране перемещается влево или вправо. Высокий уровень означает активный, низкий уровень недействителен. Команда 4: управление переключателем дисплея. D: Контролируйте общий дисплей ВКЛ и ВЫКЛ, сказал высокий-открытый дисплей, низкая мощность Плоский дисплей от дисплея C: курсор управления ВКЛ и ВЫКЛ, высокий означает, что есть курсор, низкий уровень, без курсора B: контроль Мигает ли курсор, мигает высокий уровень, низкий уровень не мерцает. Инструкция 5: курсор или сдвиг дисплея S/C: перемещает отображаемый текст на высоком уровне и перемещает курсор на низком уровне. Инструкция 6: команда настройки функции DL: 4-битная шина на высоком уровне, 8-битная шина на низком уровне N: низкая мощность Обычно Однолинейный дисплей, высокоуровневый двухлинейный дисплей F: низкоуровневый дисплей 5x7 точечных матричных символов, высокоуровневый дисплей 5x10 точечных матричных символов. Команда 7: Настройка адреса RAM генератора символов. Инструкция 8: Настройка адреса DDRAM. Инструкция 9: чтение насыщенного сигнала и адреса курсора BF: загруженный флаг, высокий уровень означает занятие, затем модуль не может подключиться Команда или данные получены, если низкий уровень, который не занят. Команда 10: запись данных. Команда 11: чтение данных. Совместимость с чипом HD44780: Считывание входного статуса RS = L, R/W = H, E = H выходного D0-D7 = status word Ввод команды записи RS = L, R/W = L, D0-D7 = код инструкции, E = высокий импульсный выход None Считывание входных данных RS = H, R/W = H, E = H выходной D0-D7 = данные Ввод данных записи RS = H, R/W = L, D0-D7 = Data, E = High Pulse Output None

1602LCD общая Инициализация (сброс) процесс:

Задержка 15 мс Команда записи 38 H (не обнаруживает сигнал работы) Задержка 5 мс Команда записи 38 H (не обнаруживает сигнал работы) Задержка 5 мс Команда записи 38 H (не обнаруживает сигнал работы) После каждой команды записи операции чтения/записи данных должны обнаруживать сигнал занятого времени Команда записи 38 H: Отображает настройки режима Команда записи 08 H: дисплей выключен Команда записи 01 H: Прозрачный экран дисплея Команда записи 06 H: отображает настройки движения курсора Команда записи 0CH: отображение и настройка курсора

Официальный режим AUDUINO:

/Пример использования библиотеки LCD4Bit_mod # Включая <LCD4Bit_mod.h> /Создание объекта для управления ЖК-дисплеем. /Количество линий на дисплее = 1 LCD4Bit_mod lcd = LCD4Bit_mod (2); /Ключевое сообщение Char msgs [5] [15] = {"правый ключ ОК", "Вверх ключ ОК", "Вниз ключ ОК", "Левый ключ ОК", «Выберите ключ ок»}; Int adc_key_val [5] = {30150360535760}; Int NUM_KEYS = 5; Int adc_key_in; Ключ Int =-1; Int oldkey =-1; Настройка пустоты () { PinMode (13, выход);/мы будем использовать светодиод отладки для вывода сердцебиения ЖК-дисплей (); /Опционально, теперь Настройте наши настройки дисплея для конкретных приложений, независимо от того, что ЖК-дисплей сделал в lcd. init () /Lcd.com mandWrite (0x0F);/курсор на, вкл., мигание. (Неприятный!) ЖК-дисплей. Прозрачный (); Lcd. printIn ("тестирование клавиатуры... Нажатие "); } Пустая петля () { Adc_key_in = analogRead (0);/чтение значения от датчика DigitalWrite (13, высокий); Key = get_key (adc_key_in);/конвертировать в нажатие клавиш Если (ключ! = Oldkey)/если обнаружен keypress { Задержка (50);/подождите время дебатов Adc_key_in = analogRead (0);/чтение значения от датчика Key = get_key (adc_key_in);/конвертировать в нажатие клавиш Если (ключ! = Oldkey) { Oldkey = ключ; Если (клавиша> = 0) { Lcd. cursorTo (2, 0);/линия = 2, x = 0 Lcd. printIn (msgs [key]); } } } /Задержка (1000); DigitalWrite (13, LOW); } /Преобразование значения ADC в номер ключа Int get_key (без входа int) { Int k; Для (k = 0; k <NUM_KEYS; k + +) { If (вход <adc_key_val [k]) { Возврат k; } } Если (k> = NUM_KEYS) K =-1;/не нажата действительная клавиша Возврат k; } LCD4Bit_mod.h
