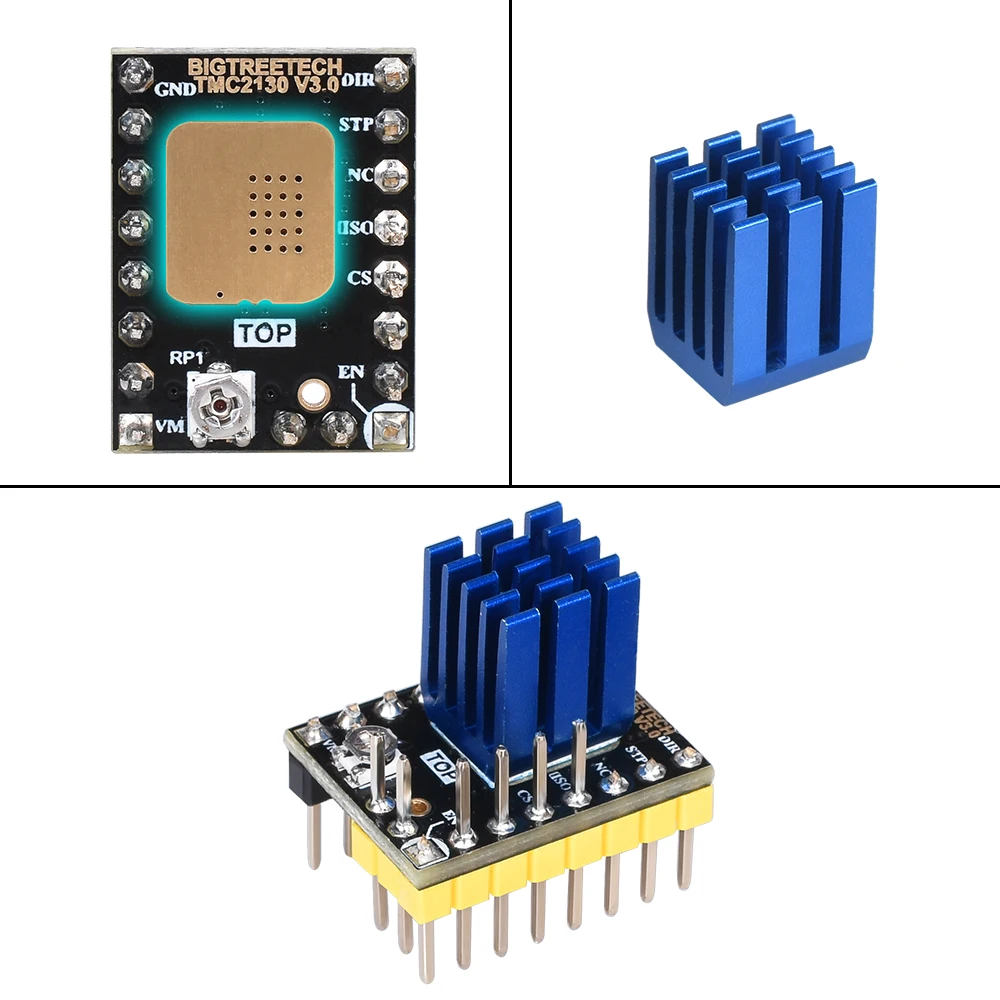

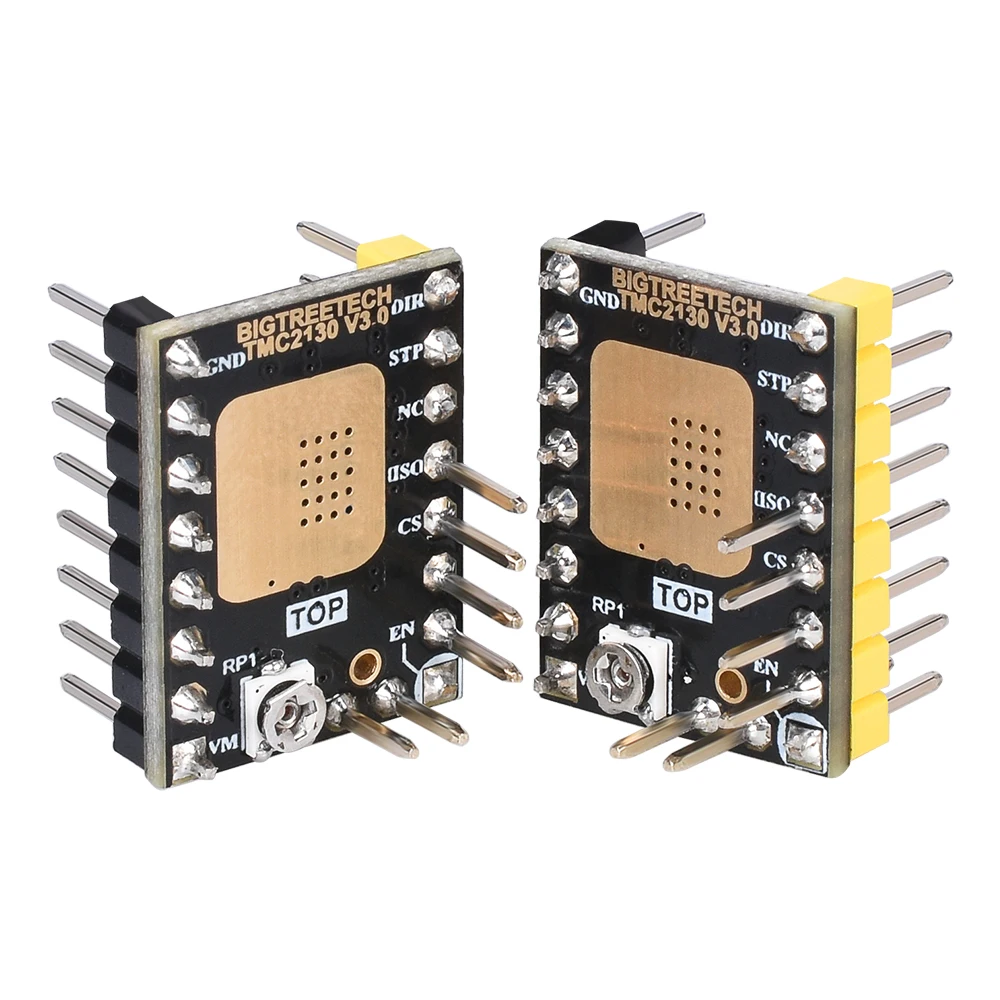

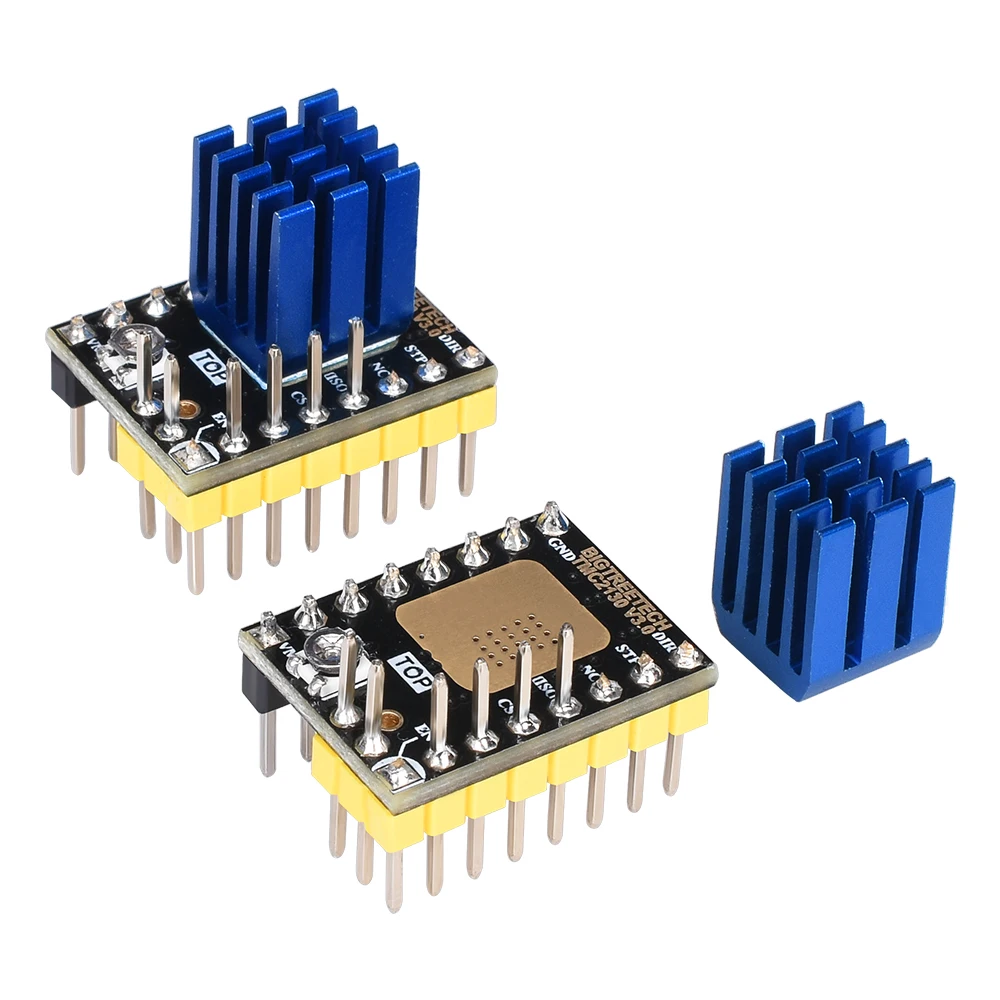

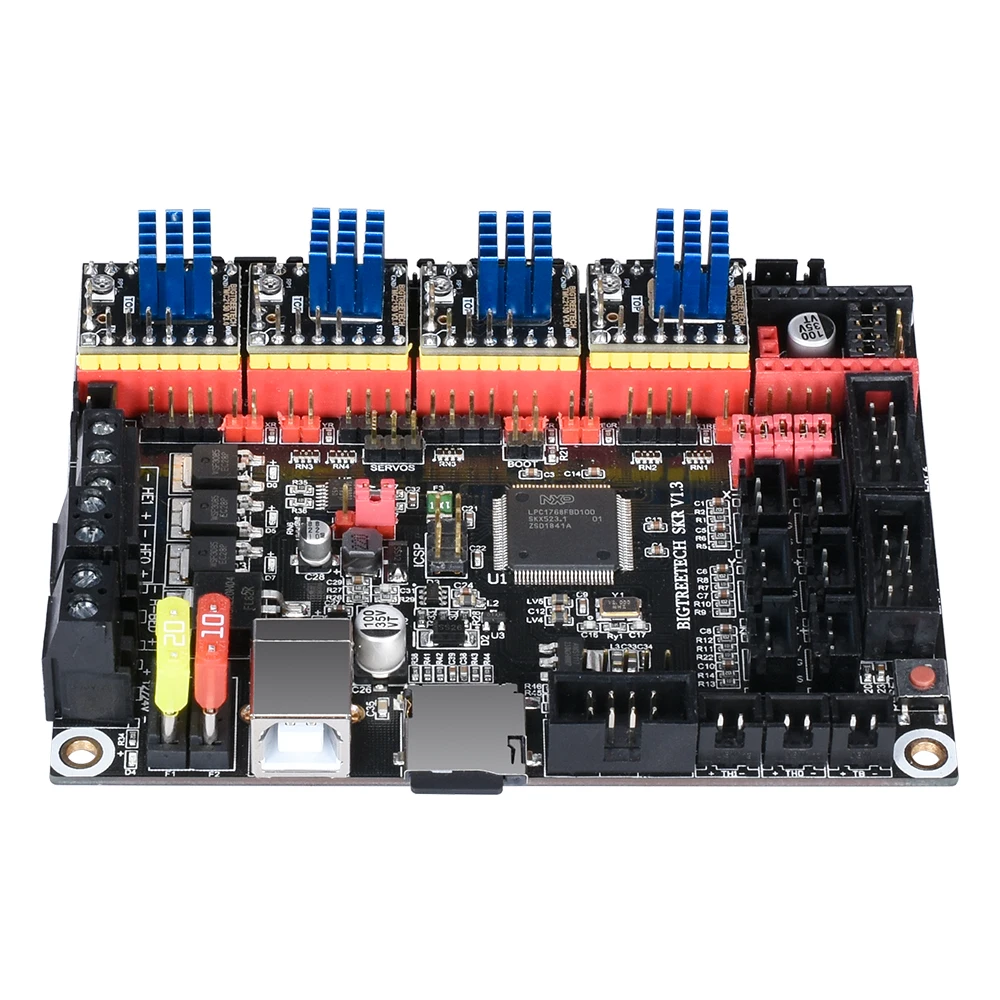

BIQU BIGTREETECH TMC2130 V3.0 Драйвер шагового двигателя SPI Замена A4988 TMC2208 TMC2100 драйвер для

BIQU BIGTREETECH TMC2130 V3.0 Драйвер шагового двигателя SPI Замена A4988 TMC2208 TMC2100 драйвер для

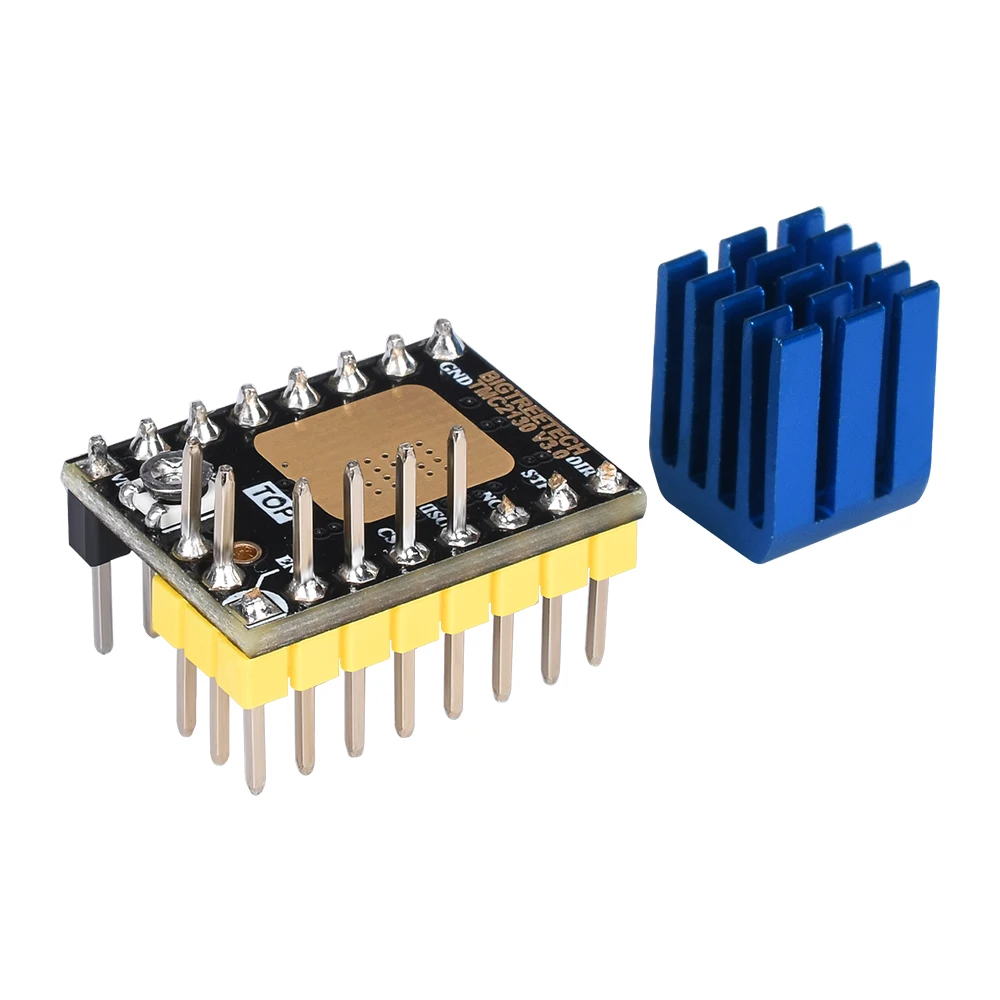

Введение:

TMC2130 V3.0 обновляется в комплектах TMC2130 V2.0.

TMC2130-V3.0-это новый модуль, который оптимизирован и обновлен, чтобы решить проблему, которую старые драйверы не могут выбрать для использования режима работы SPI. Режим работы SPI TMC2130-V3.0 может напрямую выбирать ток драйвера, разделение драйвера и другие параметры через прошивку, что делает эти параметры более точными. Использование последовательных секвенсеров может значительно уменьшить нагрузку на чип и эффективно избежать таких проблем, как отклонение хода, шаг склеивания и ошибка, вызванные перегрузкой чипа.

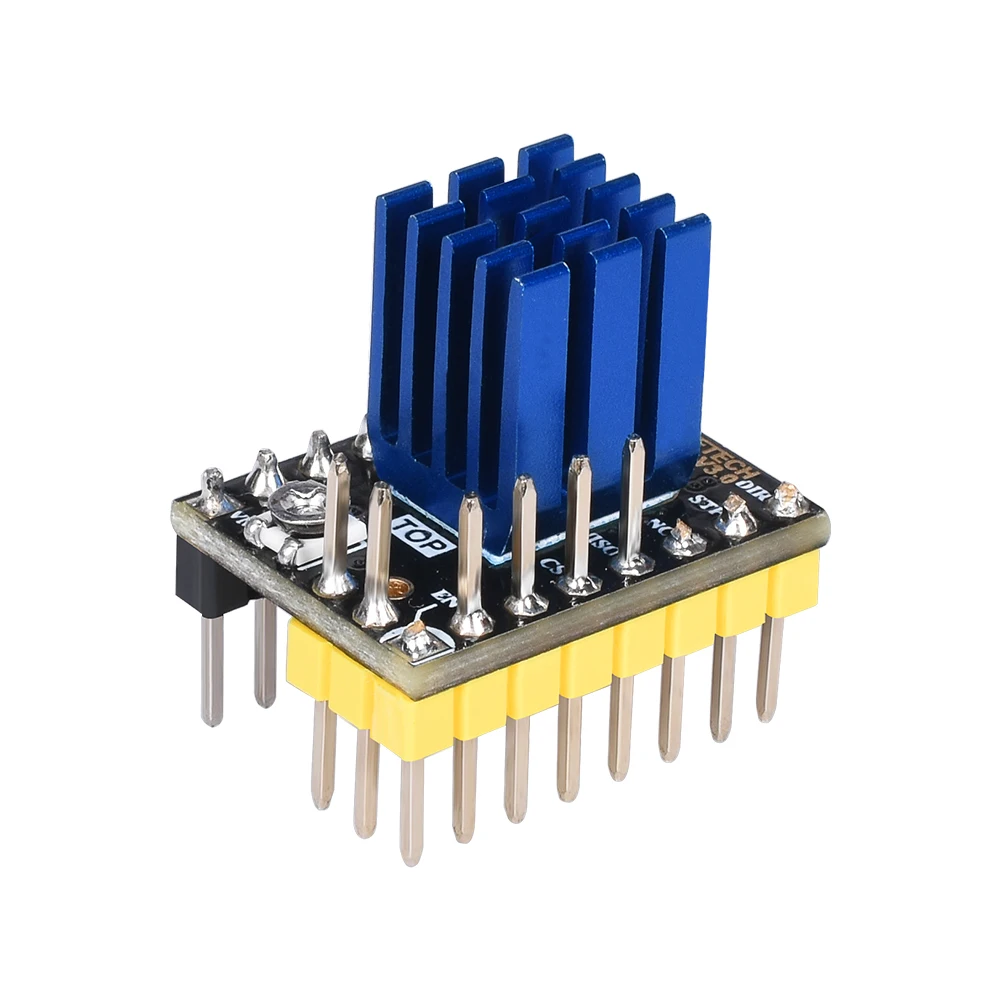

Этот модуль похож на TMC2100, который будет генерировать много тепловой энергии при его работе. Таким образом, теплоотвод и тепловыделение вентилятора должны быть добавлены, чтобы охладить его во время использования, что уменьшает появление полосок и отклонение хода)

Этот драйвер может поддерживать   Шаг/DIR ,SPI  Модели, мы объясним более подробную информацию ниже.

Особенности:

• Поддерживает три режима управления интерфейсом шаг/DIR/SPI.
• Комбинированная максимальная эффективность и оптимальный крутящий момент двигателя без шума.
• Высокая точность без датчика обнаружения нагрузки двигателя
• Драйвер высокой нагрузки не потеряет шаг

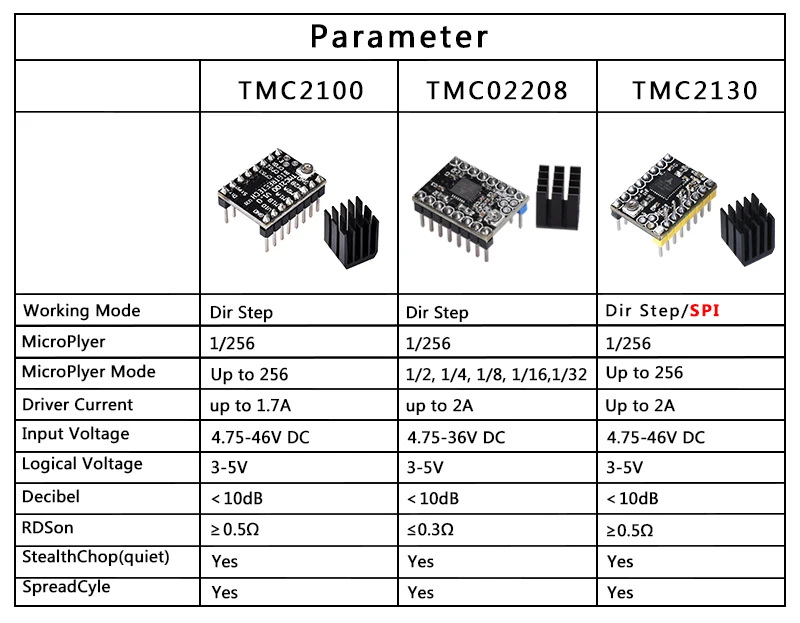

Параметр:

Конфигурация: CFG/SPI

Микрошаги: до 1/256

Микроплиер: 1/256

Логическое напряжение VI0: 3-5 В

Напряжение двигателя: 5,5-46 в

Ток фазы двигателя: 1.2A RMS, 2.5A пик

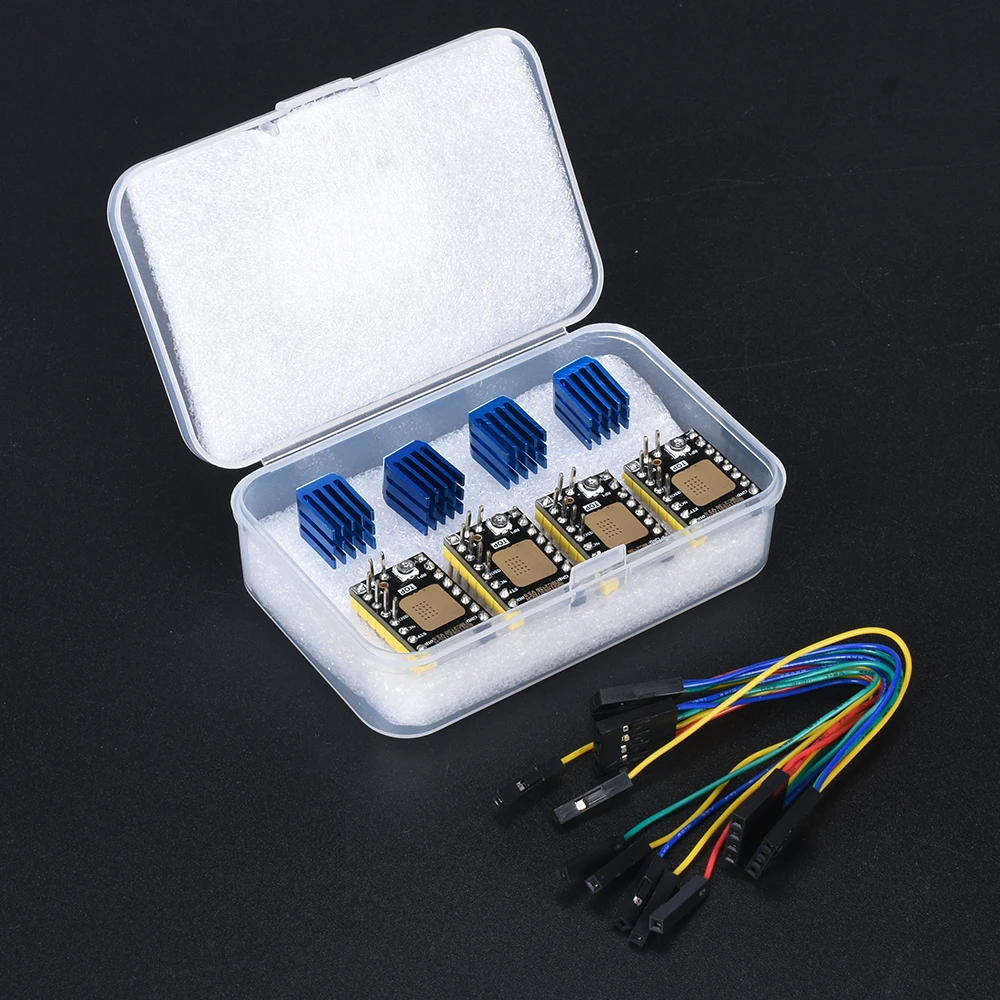

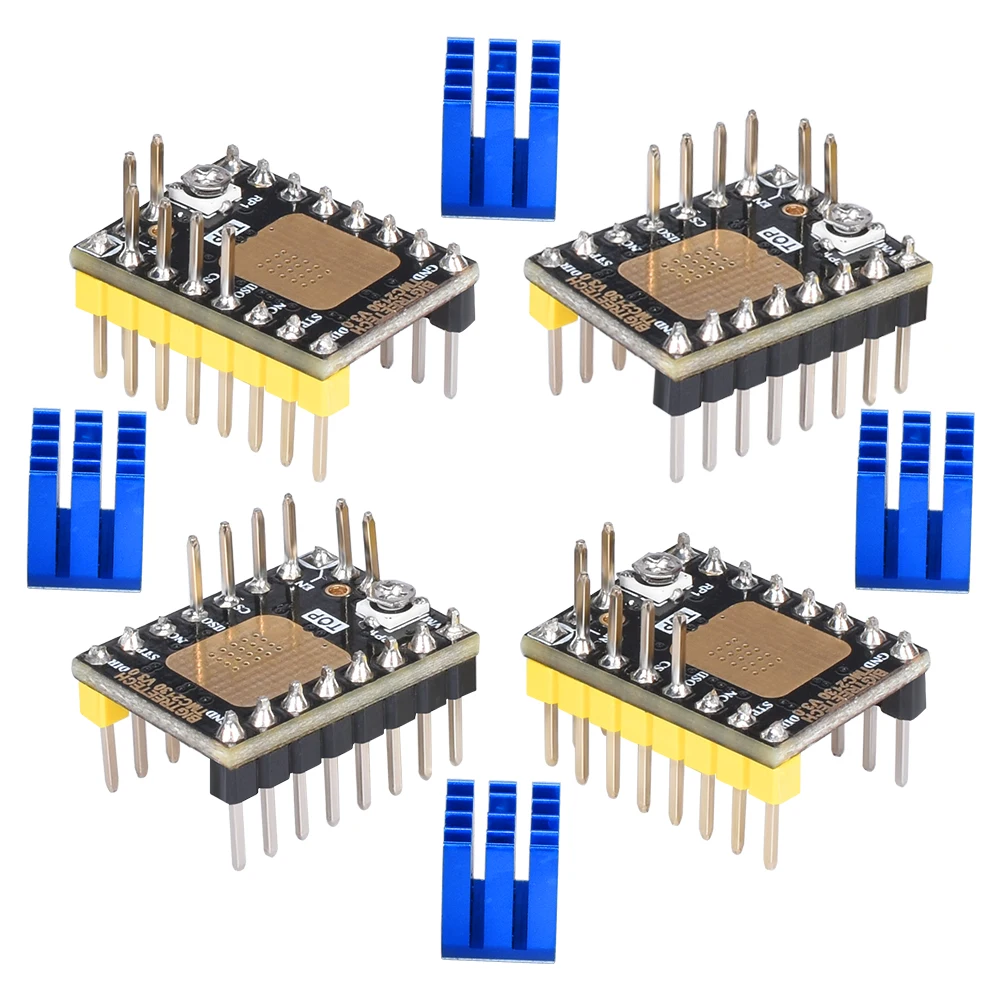

4 шт. TMC2130SPIРежим с проводами в комплекте

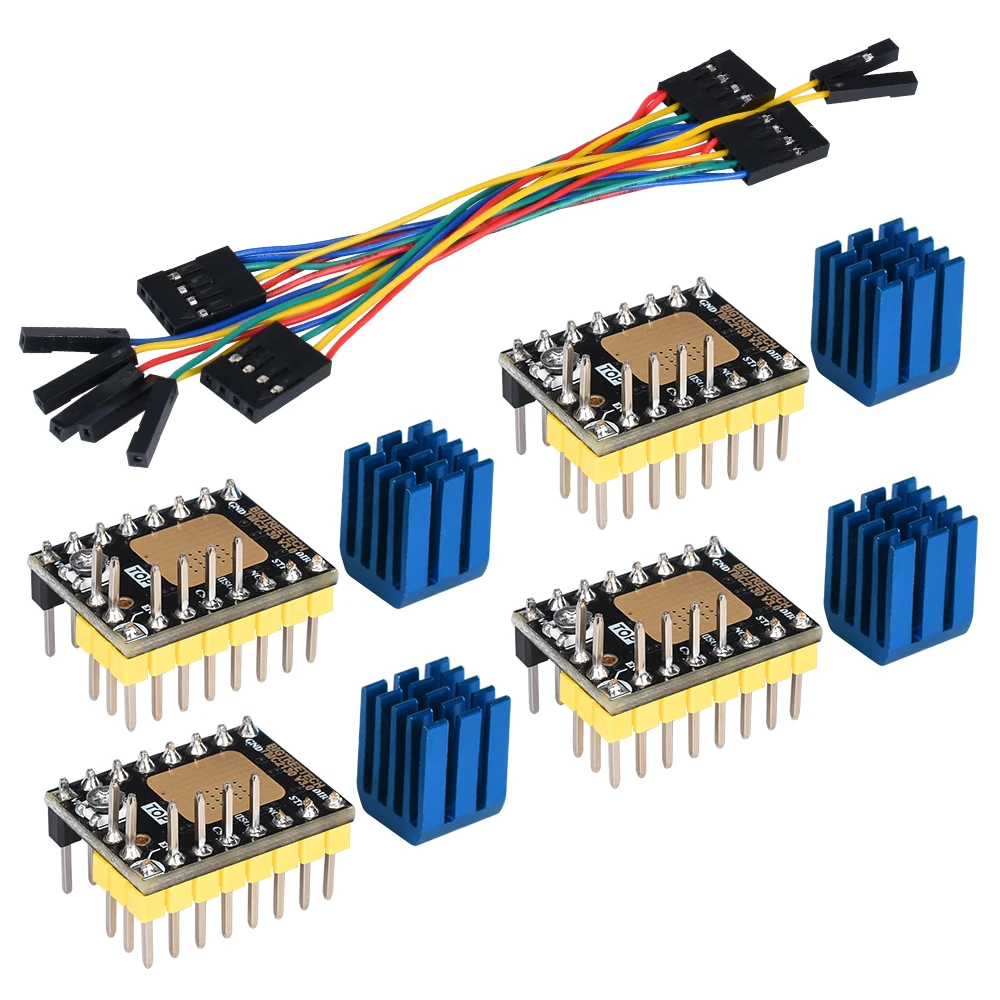

TMC2130V3.0 SPI 4 шт с проводом

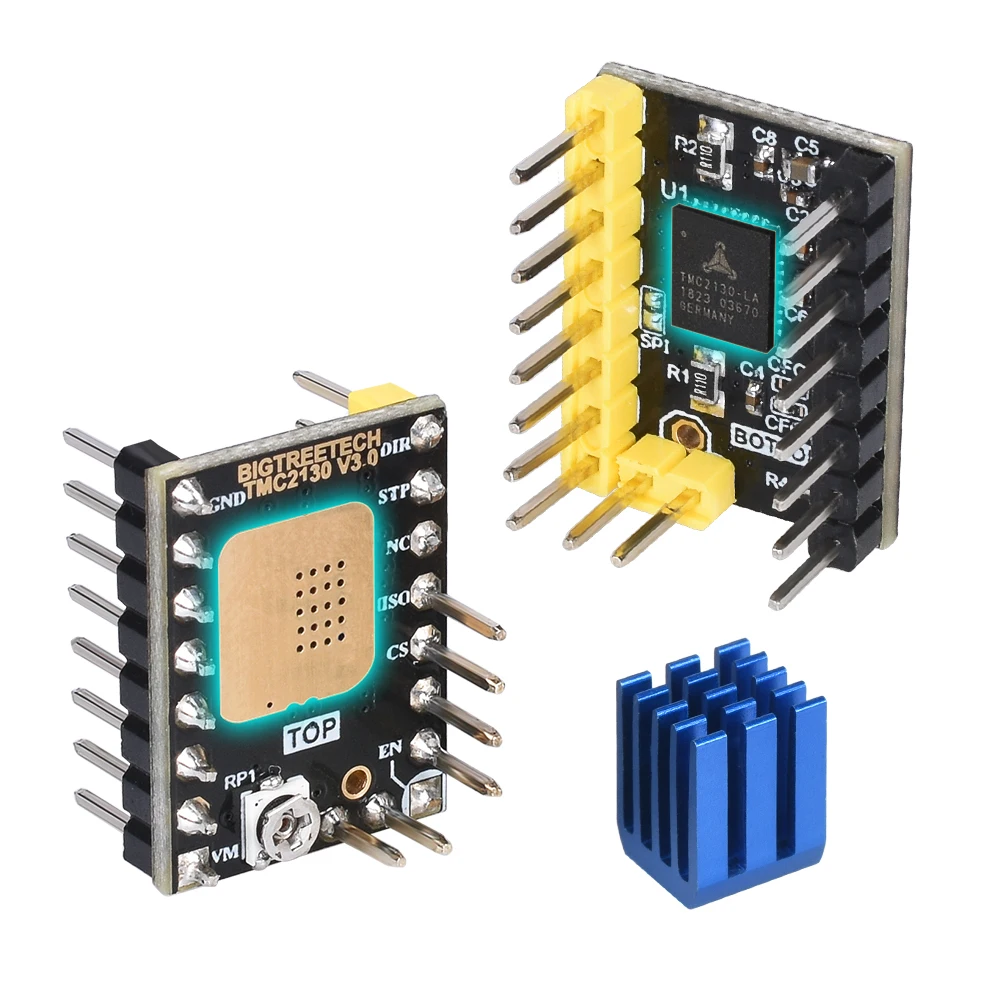

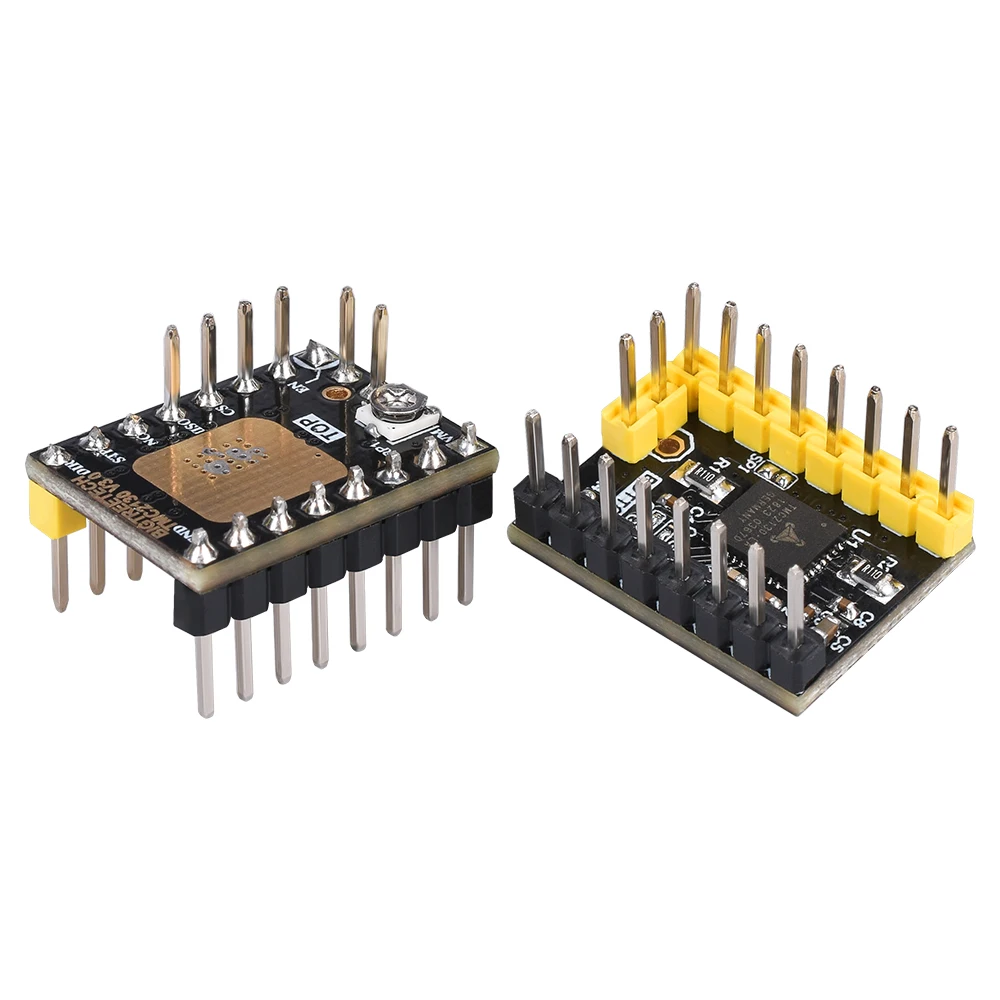

Из-за того, что мы обновили TMC2130 с проволочной поддержкой набор SPI, поэтому мы организуемОтправьте обновленный тип с новым штифтом внизу. Новый тип обновления может использовать чашку jump для подключения к плате, чтобы выбрать рабочую модель SPI. Такие какRamps 1,6 plus без wirЕ.

Самое большое преимуществоОбновлениеЕсть ли некоторые Материнские платы, такие как Ramps 1,6 plus или другие платыМожно использовать функции SPIНепосредственно для завершения выбораС помощью скачка вместо кабеля драйвера. Новое обновление может заменить необходимость использования кабеля драйвера для выбора модели SPI.

При использовании модели STP/DIR:

1. Инструкции STP/ DIR для работы

(1) сопротивление сварки приR5Положение для работы драйвера STP/DIR;

(2) выбор режима работы: SDI (CFG1), SCK (CFG2)

При использовании режима работы SPI:

Перед проводкой необходимо выбрать рабочий режим модуля драйвера для аппаратной работы:

(1) СваркаCFG4ИCFG5Как показано в красной области (i.e., CFG4 к GND, CFG5 к VCC); (режим электронной таблицы может использоваться только при правильной сварке)

(2)Снимите сопротивление наR5Положение, так что драйвер находится в режиме работы SPI.

Схема проводки

НайдитеAUX-3Расширительный порт на плате и подключение к соответствующим контактам:

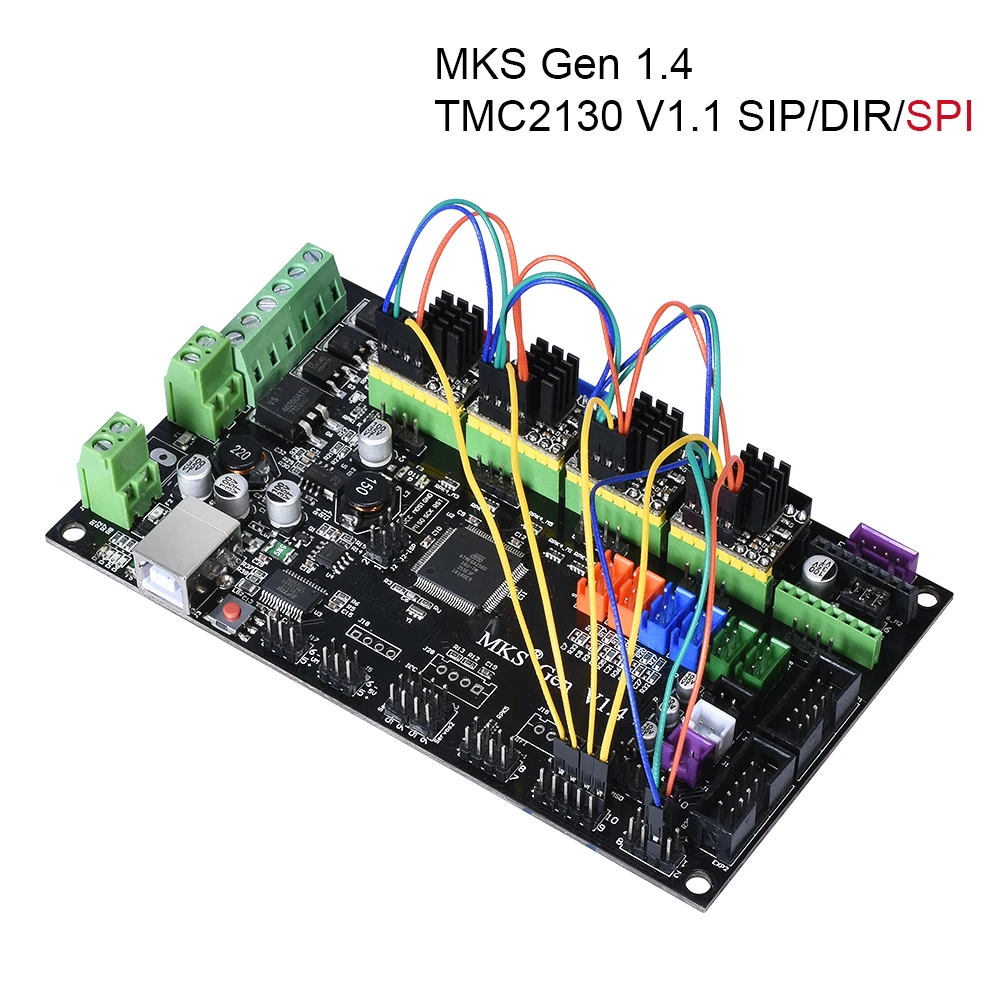

Новое обновление TMC2130 соединяется с MKS Gen V1.4.

TMC2130 SPI с проводом

Примечание:

1. При выборе режима работы SPI, пожалуйста, тщательно Используйте паяльник, чтобы предотвратить

Обжигающие руки.Когда вы закончите обработку, вы должны внимательно следить за

Есть лиОстатки олова в модуле. Вы должны очистить его, чтобы предотвратить его

От короткого замыкания и сгорания модуля.

2. При подключении, пожалуйста, обратите внимание на последовательность линий и порт IO. Неправильно

ПодключениеМожет привести к тому, что драйвер не сможет работать. Пожалуйста, внимательно Подключитесь к

ВышеРисунок.

3. Когда вы вставляете драйвер в материнскую плату, вы должны быть осторожны, чтобы увидеть драйвер

НаправлениеЧетко. И не должен вставлять драйвер назад, чтобы не допустить

Горение.

4. Перед работой драйвер должен выполнять хорошую работу по рассеиванию тепла (радиатор + охлаждающий вентилятор)

ДляПредотвращает нормальную работу драйвера.

5. Если что-то загадка, пожалуйста, свяжитесь с нами, мы ответим вам как можно скорее.
