Новый 16 канальный 12 битный модуль PWM/Servo Driver I2C интерфейса PCA9685 или защитный Raspberry

Это i2c-controlled PWM драйвер со встроенными часами. Это означает, что, в отличие от семьи TLC5940, вам не нужно непрерывно отправлять сигнал, связывающий ваш микроконтроллер, его полностью свободный запуск!

Соответствует 5 В, что означает, что вы можете контролировать его с 3,3 V микроконтроллер и по-прежнему безопасно управлять до 6В выходов (это хорошо, когда вы хотите, чтобы контролировать белые или синие светодиоды с 3,4 + вперед напряжения)

6 адресов выбирают контакты, так что вы можете подключить до 62 из них на одной шине i2c, в общей сложности 992 выходов-это много сервоприводов или светодиодов

• Регулируемая Частота ШИМ примерно до 1,6 кГц

• 12 бит для каждого выхода-для сервоприводы, это означает, что по поводу 4us разрешение при кадровой частоте 60 Гц, частота обновления

• Настраиваемый выход push-pull или open-drain

• Выход позволяет быстро отключить все выходы

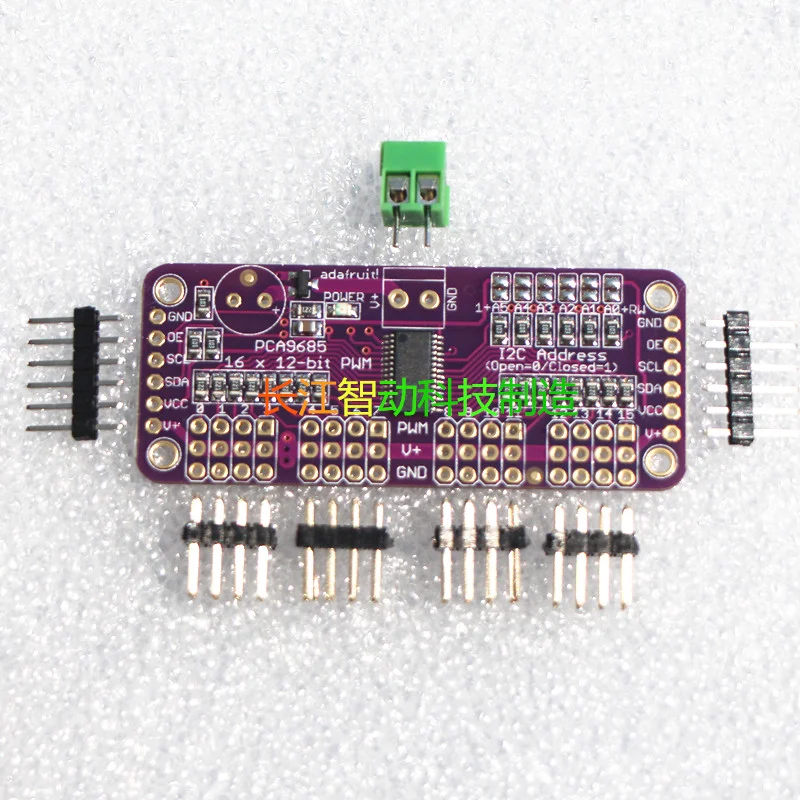

Мы завернули этот милый чип в секционную доску с парой отличных дополнений

• Клеммной колодки для Потребляемая мощность (или вы можете использовать 0,1 "прыщей на боковой панели)

• Защита от обратной полярности на входе клеммного блока

• Зеленая мощность-хороший светодиод

• 3 контактные разъемы в группы 4, так что вы можете подключить 16 сервоприводы сразу (сервопривода вилки немного шире, чем 0,1», так что вы можете только в том случае, стек 4 рядом друг с другом на 0,1 "Заголовок

• Конструкция "с цепью"

• Место для размещения большого конденсатора на линии V + (в случае, если вам это нужно)

• Резисторы серии 330 Ом на всех выходных линиях для их защиты и для тривиального вождения светодиодов

• Паяльные перемычки для 6 адресов
