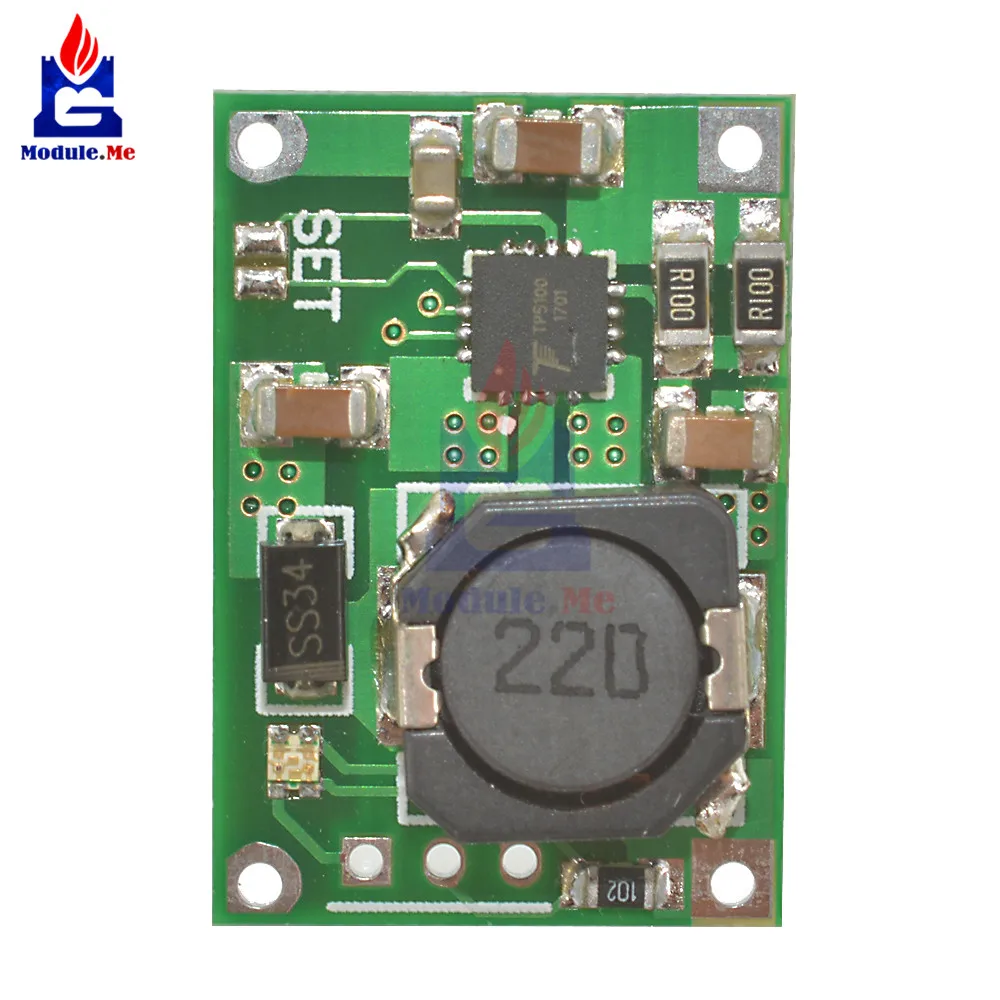

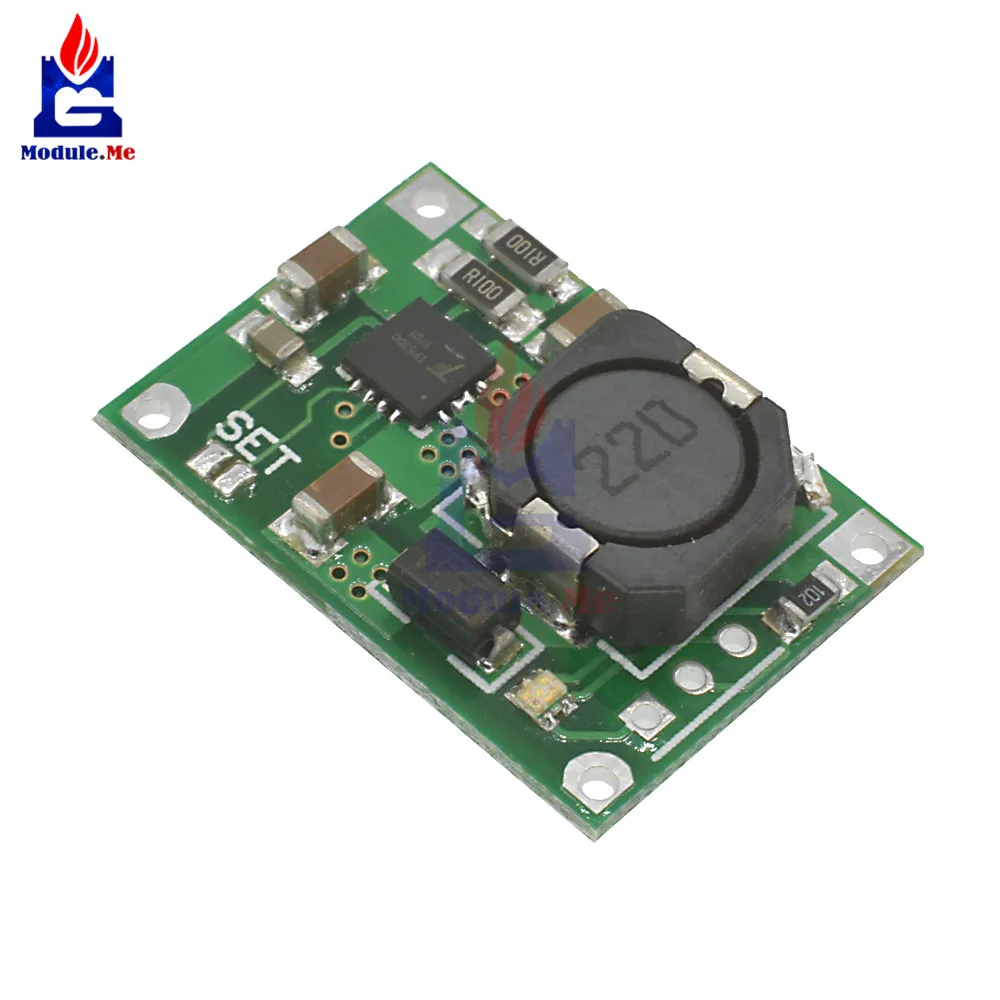

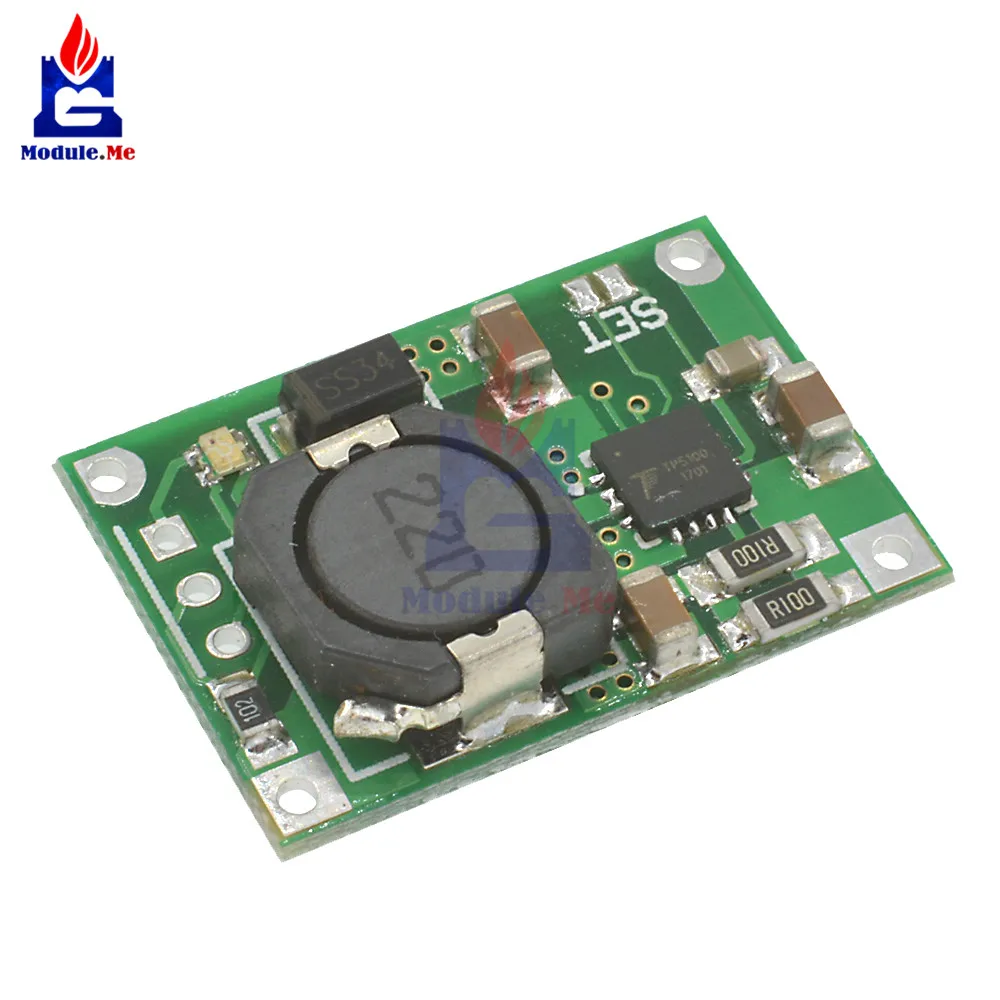

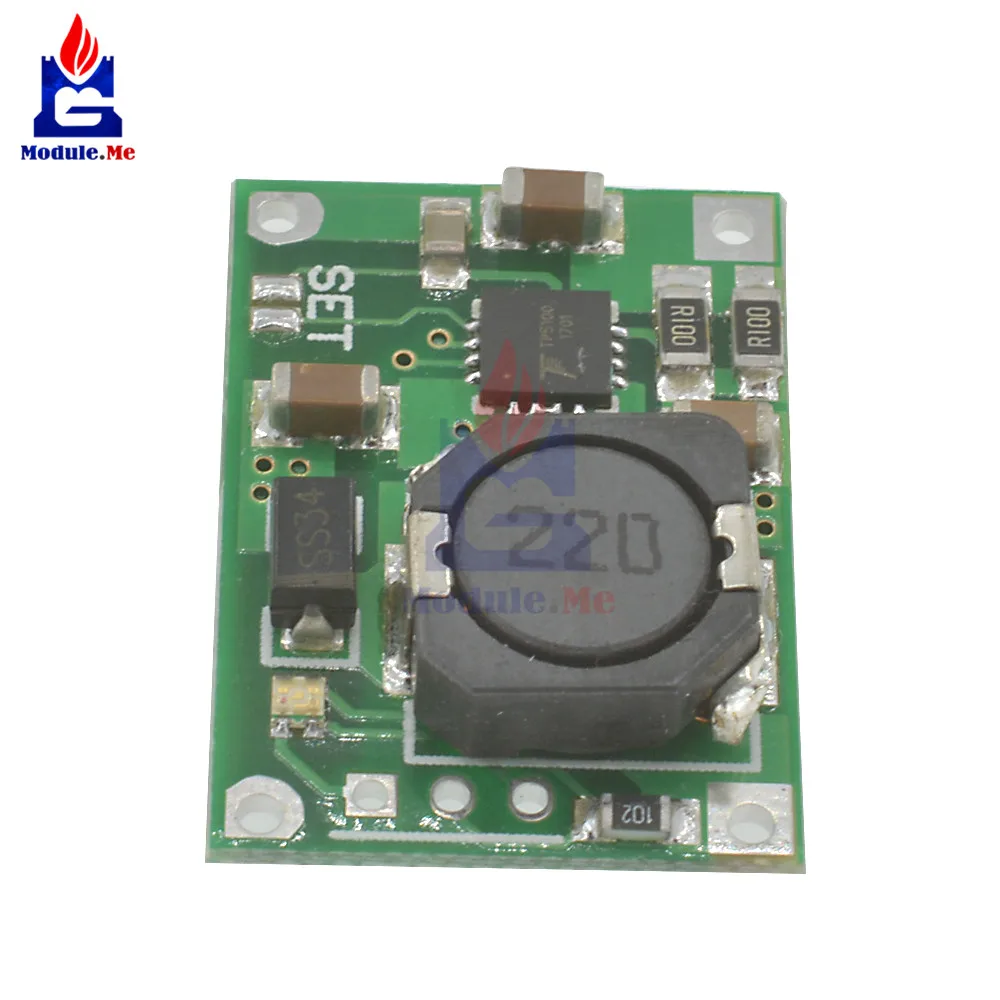

TP5100 2 ячейки/одиночный модуль зарядного устройства литиевого льва а 18650 печатная

---



Описание: TP5100 представляет собой двойной переключатель buck 8,4 V, с переключением между дальним и клетки 4. 2V литиевая батарея Зарядка чип управления. Его ультракомпактный QFN16 пакет и простая Внешняя цепь, что делает TP5100 идеальным для портативного оборудования, так что большой ток управления зарядкой приложений. Между тем, TP5100 встроенный входной ток, защита от пониженного напряжения, защита от перегрева, защита от короткого замыкания, контроль температуры батареи, защита от обратной батареи.    TP5100 имеют 5V-18V Широкий диапазон входного напряжения, двойной батареи при непрерывной зарядке малым током светодиодный индикатор заряда в предзарядка, постоянный ток, постоянное напряжение, три фазы предзарядный ток, ток заряда через внешнюю регулировку резистора, максимальный ток заряда до 2 А. TP5100 с частотой 400 кГц режим переключения позволяет использовать меньшее внешнее устройство Suo и большой ток зарядки по-прежнему поддерживать меньшее количество тепла.    TP51OO встроенный силовой PMOSFET, схема защиты от вторжений, поэтому нет защиты от вторжений и других внешних диодов Шоттки.    Особенности: -Двойной 8,4 v/4,2 v Литиевый ПЕРЕЗАРЯЖАЕМЫЙ одиночный -Программируемый ток заряда. 0. 1A-2A -Программируемый постоянный предзарядный ток 10% -100%. -Широкое рабочее напряжение, максимальный диапазон I8V -Красный и зеленый светодиодный индикатор заряда -Защита от перегрузки по току, защита от пониженного напряжения -Защита от перегрева батареи, обратное отключение батареи, защита от короткого замыкания -Частота переключения 400 кГц, полезная индуктивность 20uH и многое другое -Аккумулятор PWR_ON для переключения управления    Максимальной мощности: -Статическое Входное напряжение (VlN): 20 в -Бай:-8,4 V-20V -Время короткого замыкания летучей мыши: непрерывное -Диапазон температур рабочей среды: -40 ℃ -85 ℃ -Диапазон температур хранения: -65 ℃ - 125 ℃    Применение: -Портативное оборудование, различные зарядные устройства -Смартфон, КПК, мобильный сотовый телефон -MP4, MP5 плееры, планшеты -HM -Электроинструмент -Для переносного приемо-передатчика    Настройки доставки по умолчанию: 4,2 V 2A. Плата оснащена светодиодом и внешним резервным положением светодиода.    Размер: 25*17*5 мм ультра-маленький размер Входное напряжение: 5-18 в DC источник питания Состояние зарядки: полный и незаряженный синий свет, зарядка красный.    Посылка включает в себя: 1 шт. * TP5100 2 ячейки/Один литиевый Лев зарядное устройство Модуль 2A 18650 зарядка PCB
