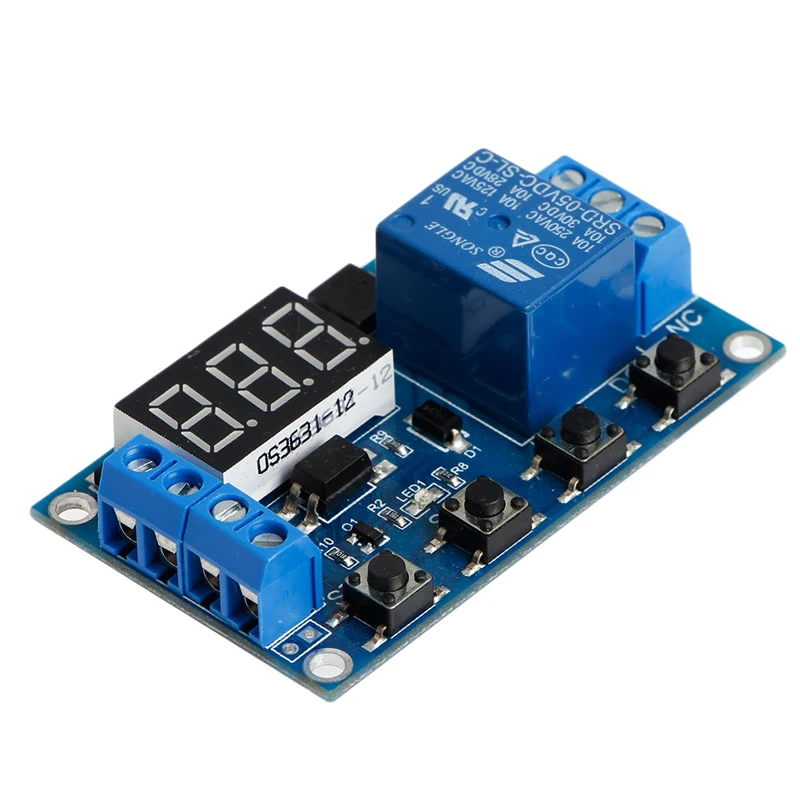

6 30 В релейный модуль переключатель Время задержки срабатывания цепи таймер

6 30 В релейный модуль переключатель Время задержки срабатывания цепи таймер

100% новый и высокое качество
Материал: электрические компоненты
Цвет: см. Фотографии
Введение продукта:

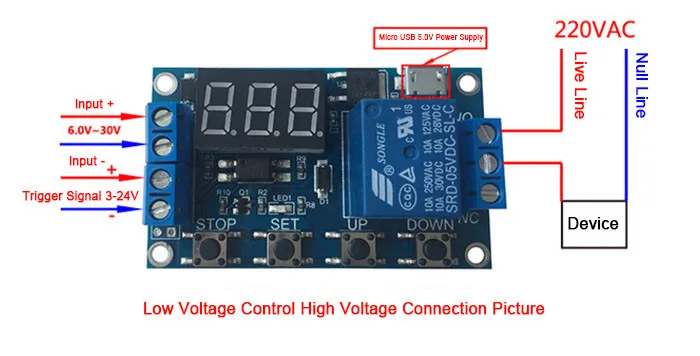

1. Рабочее напряжение: 6-30 в

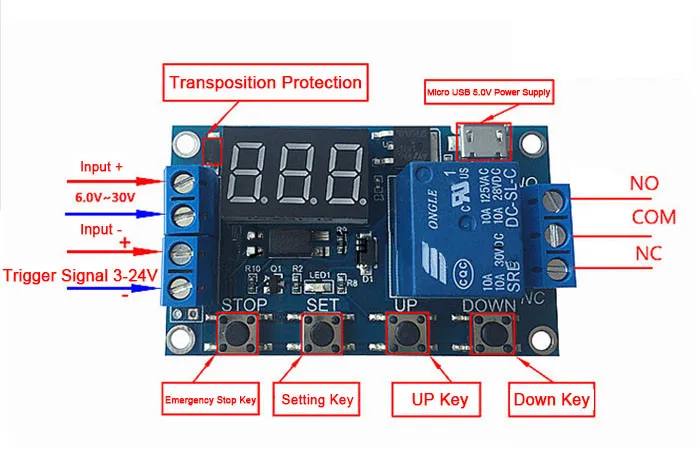

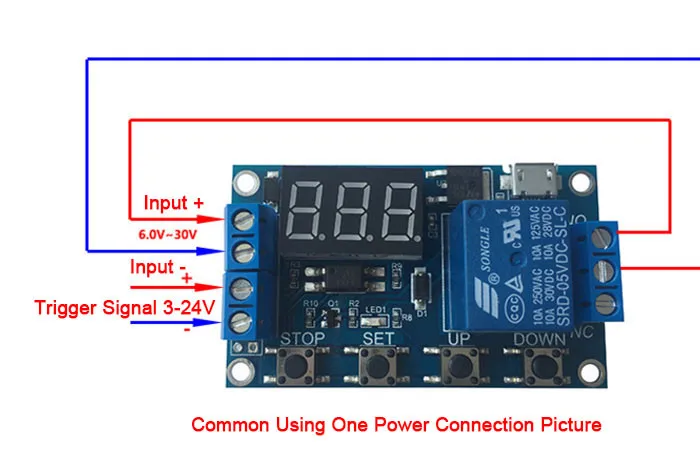

2. источник сигнала триггера: триггер высокого уровня (3,0 в-24 в), Заземление сигнала и заземление системы не являются распространенными, что может повысить защиту от помех (короткое замыкание также может соединяться с обычным основанием)
3. Выходная мощность: может контролировать не более 30 В постоянного тока 5A AC или 220 В устройства 5A
4. Оптопара Изоляция: улучшает способность анти-помех, после настройки параметра, он будет запоминать навсегда
Предупреждение: релейный контакт является пассивным и производство электроэнергии; 1 канал имеет функцию управления Вкл/Выкл
Режим работы:
P1: после срабатывания сигнала, реле питания во время OP, затем выключить; в течение периода OP следующая операция:
1) P1.1: сигнал срабатывает снова не является эффективным
2) P1.2: сигнал срабатывает снова, время запуска снова
3) P1.3: сигнал срабатывает снова, сброс; реле отключения, время остановки
P2: подача триггерного сигнала, время после выключения реле питания CL реле времени OP; затем время, выключите реле
P3.1: подача триггерного сигнала после включения реле питания во времени OP, реле времени выключения CL; затем рабочий цикл выше цикла gaive сигнала снова, выключение реле остановки времени; время цикла (LOP) может быть установлен
P3.2: после подключения. Нет необходимости триггерного сигнала, реле питания во время OP, реле времени выключения CL; затем может быть установлен рабочий цикл выше цикла времени (LOP)
В4: сохранение функции сигнала; если нет триггерного сигнала, время будет отменено, реле останется на связи; Когда сигнал исчезнет, таймер выключить реле; С течением времени, если сигнал снова отсутствует, время очищается
Интервал времени:
0,1 с (минимум) ~ 999 мин (максимум) непрерывно регулируется
Как выбрать временной интервал:
При выборе режима интерфейса набора параметров нажмите кнопку стоп, чтобы выбрать время
Xxx. Если Десятичная точка находится в определенном месте, интервал времени S-1 999 с
Xx. X-десятичное место-десять, интервал времени-0,1 с 99,9 с-
X. X. X-Это десятичная точка, все включено, интервал времени-1 мин-999 мин
Введение параметра: мощность OP с течением времени, время выключения CL, время цикла LOP (1-999 раз, «---»-неограниченный цикл)
Как установить параметр:
1. Сначала убедитесь, что релейный режим работы
2. В соответствии с режимом релейного реле, основной интерфейс (модуль питания будет мигать текущий режим работы; стандартный режим P1.1, затем поступает в Главный интерфейс intot); нажмите и удерживайте нажатой кнопку в течение двух секунд, а затем введите режим выбора интерфейса; нажав вверх, вниз, чтобы выбрать режим настройки (P1.1 ~ P4)
3. после выбора режима, нажмите короткий набор, чтобы установить соответствующий параметр, затем параметр, который вы хотите установить, будет мигать (OP power in time; CL power off time; LOP cycle times, "---" является неограниченным циклом); вверх, вниз, чтобы установить значение параметра, Поддерживайте Длительное нажатие (быстро увеличивайте или уменьшайте) и слегка нажимайте (увеличение или уменьшение на 1 единицу); после установки значения параметра Коротко нажмите клавишу стоп, чтобы выбрать Десятичное значение; выберите временной интервал (соответствующий интервал времени-0,1 с-999 мин); короткое нажатие для настройки текущего режима следующий параметр, процесс такой же, как Выше
4. После настройки параметра mode, нажмите и удерживайте кнопку SET, затем удерживайте текущий режим конфигурации будет мигать, затем вернитесь к основному интерфейсу; Определите успех Основной интерфейс параметра: когда реле не работает, оно покажет «000» (без десятичной точки); реле рабочего состояния, экран имеет десятичную Точка
Режим выбора интерфейса: Нажмите и удерживайте клавишу SET для входа; После настройки нажмите кнопку SET на главном интерфейсе
Функция расширения кнопка остановки:
Активировать релейный режим:
1. Номер: PO в мощности с течением времени, реле может быть подключено
2. выключение: реле не допускается к подключению, когда в выключенном состоянии в коротком главном интерфейсе нажмите кнопку стоп для включения и выключения, текущее состояние будет мигать; затем вернитесь к основному интерфейсу (эта функция является функцией внезапной остановки, 1 клавиша для выключения реле)
Режим сна:
C-P режим сна: в течение 5 минут, без работы; nixie tube закроет автоматический дисплей, и функция хорошо работает
Режим d-Normal: nixie tube show ever
Примечание: Нажмите и удерживайте кнопку стоп в течение 2 секунд, чтобы добиться изменения от C-P до O-d; текущее состояние будет мигать, а затем вернуться к основному интерфейсу
Размер: 6,3*3,8*1,5 см/2,48 "* 1,50" * 0,59"
Нет розничной упаковки
Количество: 1 шт.

Примечание: Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!
