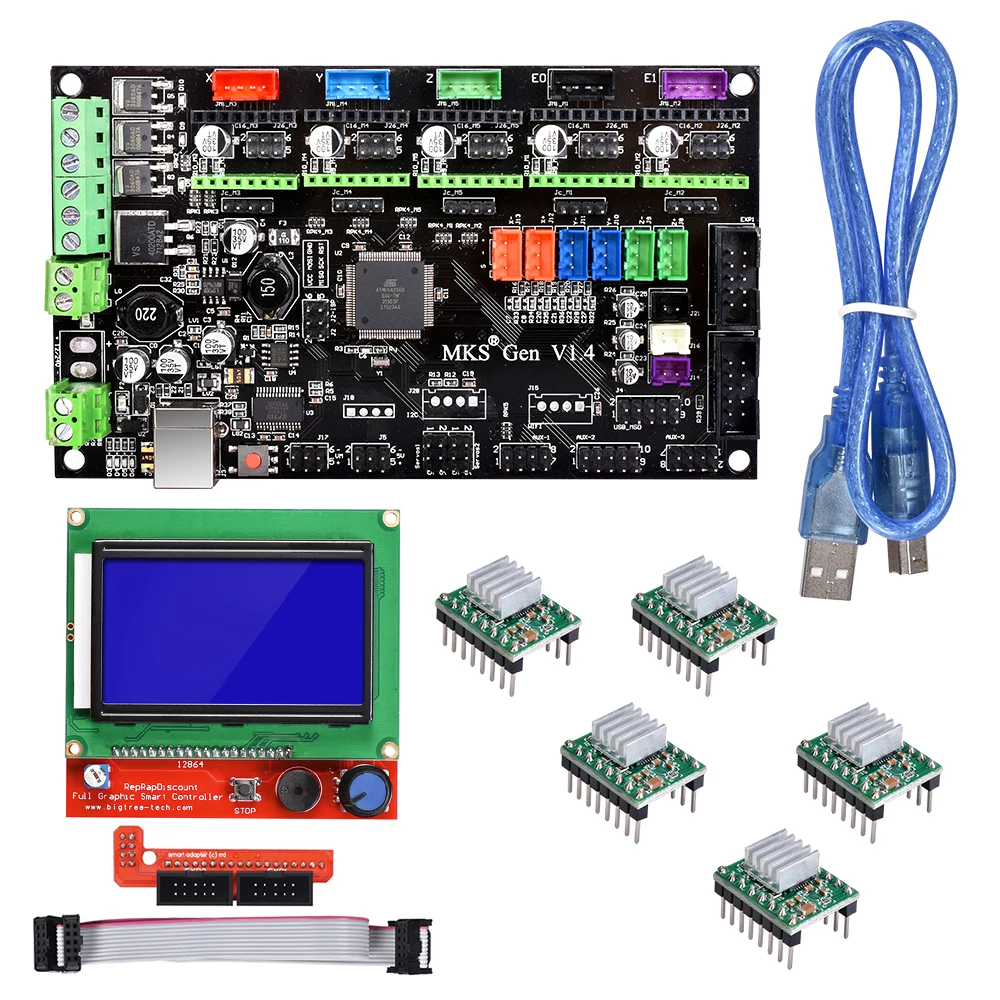

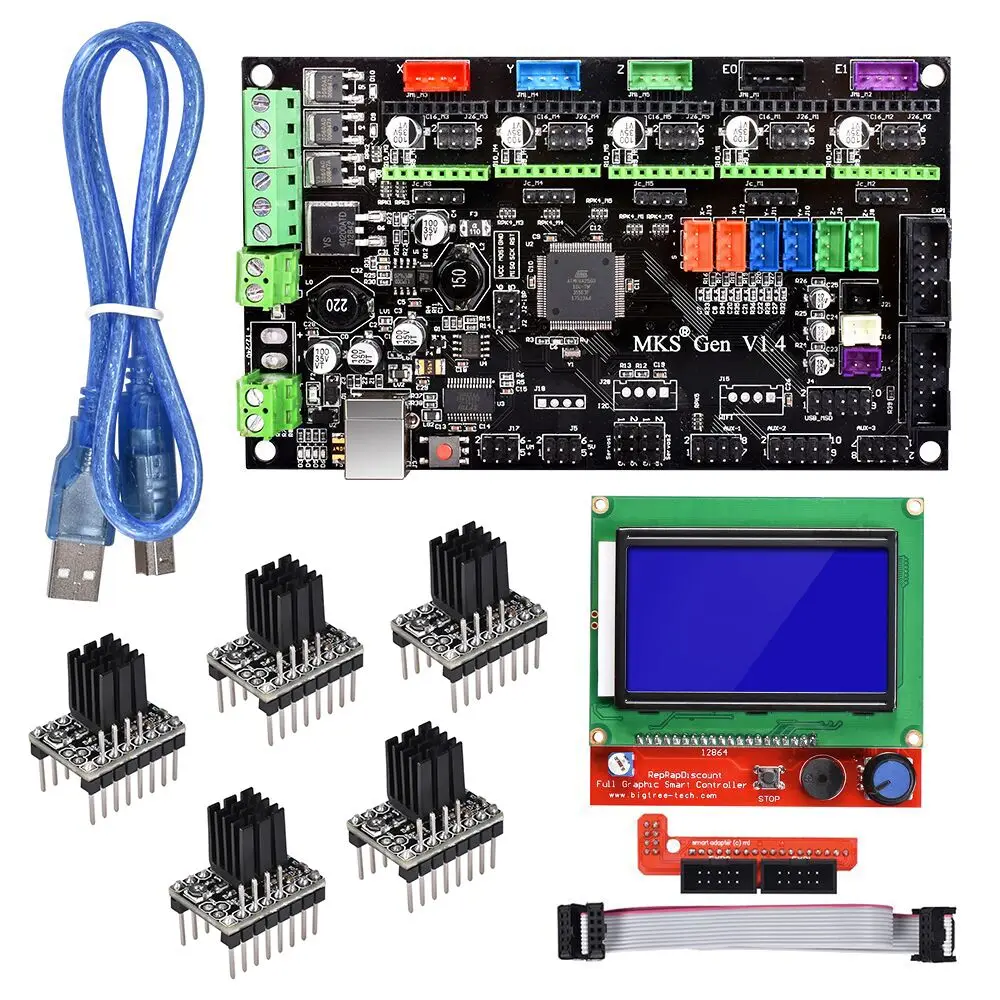

Плата для 3D принтера MKS Gen V1.4 материнская плата Reprap Ramps 1 4 5 6 управления A4988/DRV8825/TMC2130

---

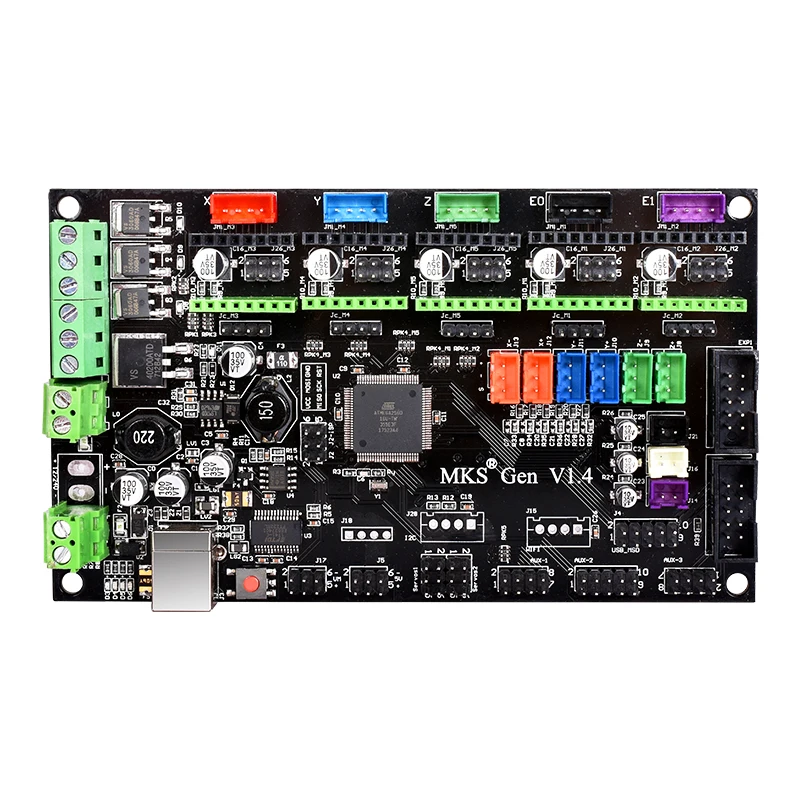

MKS GEN V1.4

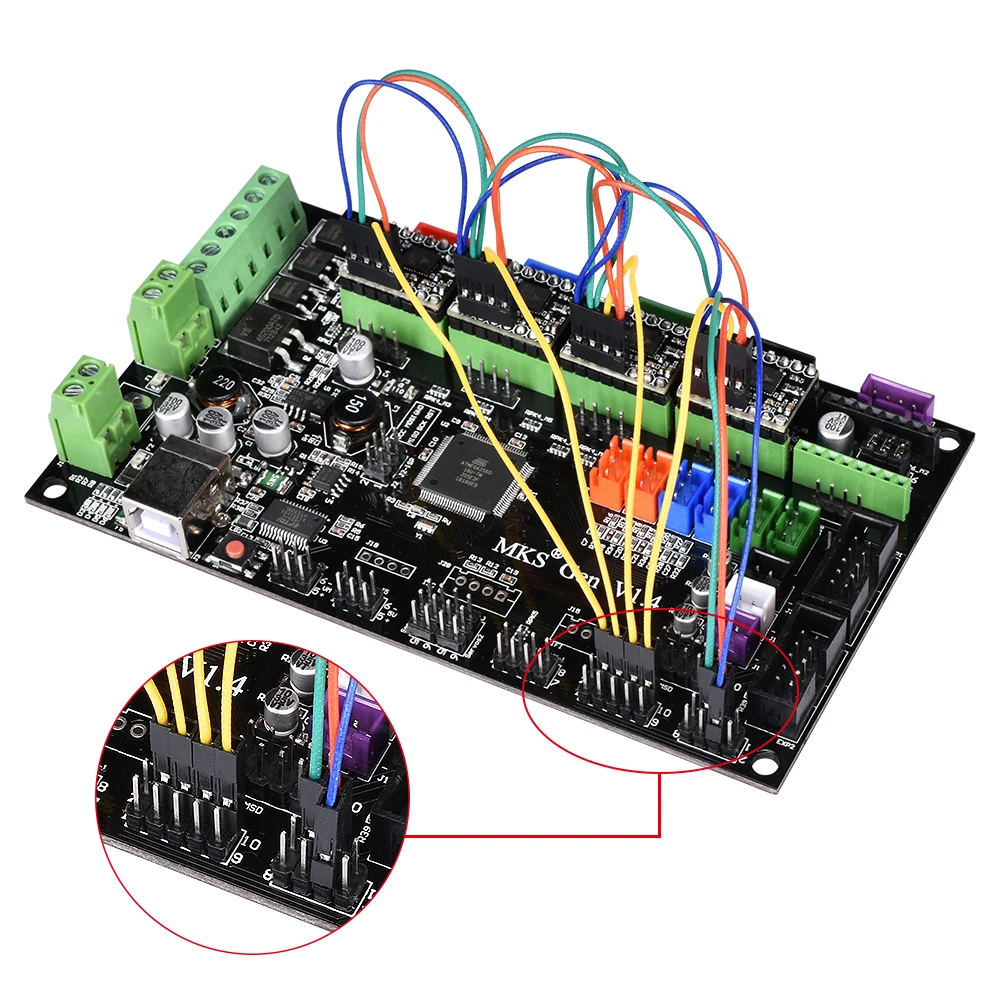

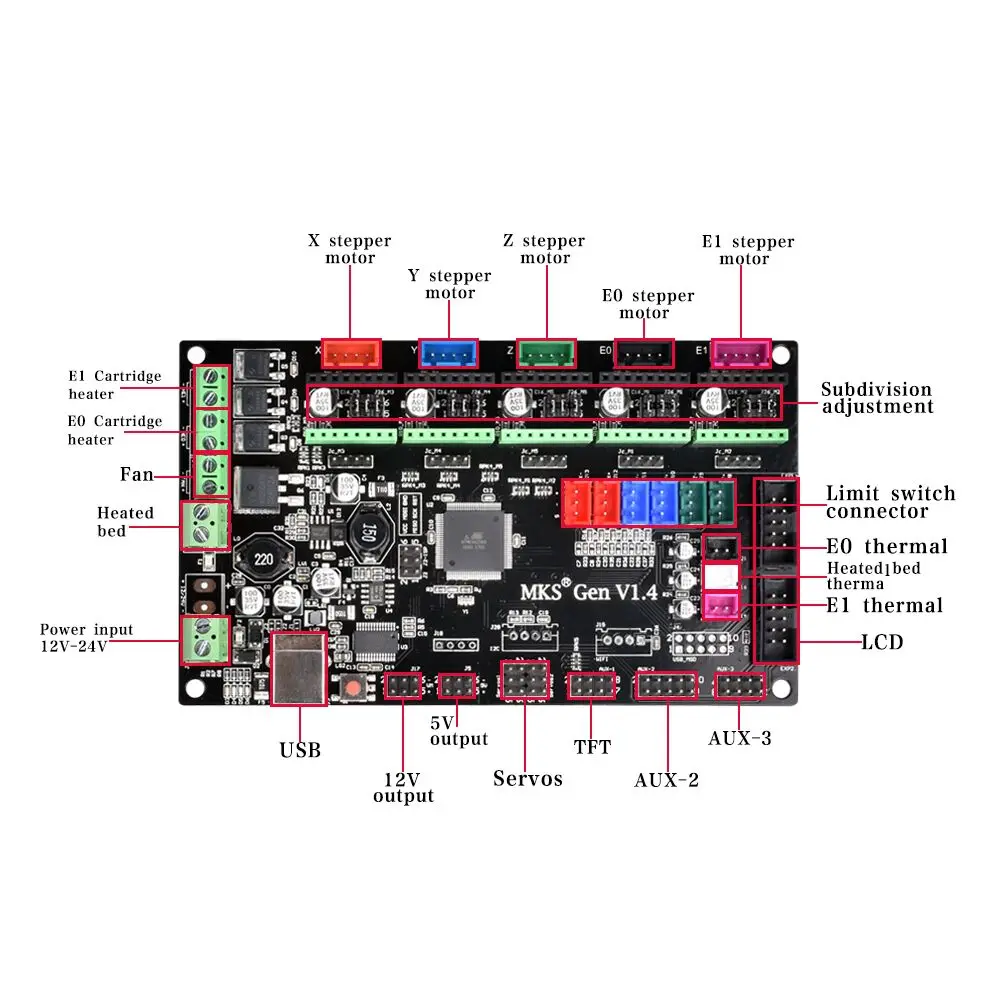

Особенности преимущества: 1, Mega 2560 и ramps1.4, для решения сложного комбинации интерфейсов Ramps1.4, проблем с задержкой сбоя. 2, Замена привода двигателя, привода и поддержки 4988 8825 диска. 3, схема с высоким качеством 4-секционный измельчитель для специй, тепло и специальную оптимизацию; Пандусы 2 полки. 4, используя высококачественный MOSFET, и улучшенную теплоотвод. 5. С помощью выделенного чипа питания, поддержка входного питания 12-24 В, чип преобразователя Напряжения для решения проблем с нагревом. 6. Допускается Входная мощность 24 В в той же системе, что и ток горячей кровати, уменьшающийся до 1/4, эффективно устраняющее проблемы с нагревом труб горячей кровати MOS. 7, Прошивка может использовать прошивку с открытым исходным кодом Marlin, ramps1.4 идентичная конфигурация и может напрямую заменять Ramps1.4. 8, может быть подключен к панели управления и 12864LCD Ramps1.4,2004LCD панели управления. (не может быть уверен, что совместим со всеми стилями 12864LCD и 2004LCD) 9, предназначен для выходных портов импульсов и направления двигателя для легкого подключения к высокому току, чтобы добавить цепь привода двигателя с большим током (например, 2 А, 5 а). 10, защищены Ramps1.4 на сервоприводы, AUX-1, AUX-2 интерфейс, который предоставляет три напряжение на выходе 5 В, три 12V выходов. TMC2130 V1.1 1. Введение TMC2130-V1.1 представляет собой новый модуль оптимизирована и Модернизированный для того, чтобы решить проблему, которая более старшего возраста драйверы не может выбрать для использования SPI режим работы. SPI режим работы TMC2130-v1.1 можете сразу выбрать тока водителя, драйвер подразделение и другие параметры, Гламурная, что делает эти параметры более точным. Использование последовательных внешних секвенсеров, Это может значительно уменьшить нагрузку на чип и эффективно избежать проблем, таких как отклонение бега, шаг склеивания и вина, вызванной перегрузкой чипа. 2. Параметры размеров: Этот модуль аналогичен TMC2100, который будет генерировать много тепловой энергии, когда он работает. Следовательно,Теплоотвод и рассеивания тепла вентиляторНеобходимо добавить, чтобы охладить его во время использования, что уменьшает образование полости и отклонение бега) 3. Режим работы STP/ DIR (1) сопротивление сварке при положении R5, чтобы сделать драйвер STP/DIR режимом работы; (2) выбор режима работы: SDI (CFG1), SCK (CFG2) 4. Инструкции по проводке в режиме работы SPI: Перед проводкой, вам нужно выбрать режим работы модуль драйвера для использования оборудования: (1) СваркаCFG4ИCFG5Как показано на Красной области (i.e., CFG4 к GND, CFG5 к VCC); (режим электронной таблицы может использоваться только при правильной сварке) (2) Удалите сопротивление наR5Положение, так что драйвер находится в режиме работы SPI. Схема проводки отображается следующим образом Найдите на плате расширительный порт для AUX-3 и подключите к соответствующим контактам: Примечание: 1. При выборе режима работы SPI, пожалуйста, используйте паяльник тщательно, чтобы предотвратить обжигание рук. Когда вы закончите процесс обработки, вы должны тщательно проверить, есть ли остаточные остатки олова в модуле. Вы должны очистить его, чтобы не допустить его, из-за чего модуль к короткому замыканию и сгореть. 2. При подключении, пожалуйста, обратите внимание на последовательность линий и порт IO. Неправильное подключение напрямую приведет к сбою драйвера в работе. Пожалуйста, внимательно Подключите к Приведенному выше рисунку. 3. Когда вы вставляете драйвер в материнскую плату, вы должны быть внимательны, чтобы четко видеть направление драйвера. И не должен вставлять драйвер назад, чтобы предотвратить горение диска. 4. Водитель должен сделать хорошую работу рассеивания тепла перед началом работы (теплоотвод + вентилятор охлаждения), чтобы предотвратить водителя работать неправильно. MKS Gen V1.4 * 1 12864 ЖК-дисплей * 1 TMC2130(SPI * 4 / DIY * 5) /TMC2208/TMC2100/DRV8825/A4988 * 5 TMC2130 SPI: означает, что сварка выполнена SPI (с кабелем) TMC2130 DIY SPI: означает, что DIY SPI нужно самостоятельно ЖК-экран MKS GEN V1.4 + A4988 + 12864 ЖК-экран MKS GEN V1.4 + DRV8825 + 12864 MKS GEN V1.4 + TMC2130 V1.1 SPI+ 12864 ЖК-дисплей MKS GEN V1.4 + TMC2130 V1.1"Сделай сам" SPI+ 12864 ЖК-дисплей ЖК-экран MKS GEN V1.4 + TMC2208 + 12864 ЖК-экран MKS GEN V1.4 + TMC2100 + 12864
